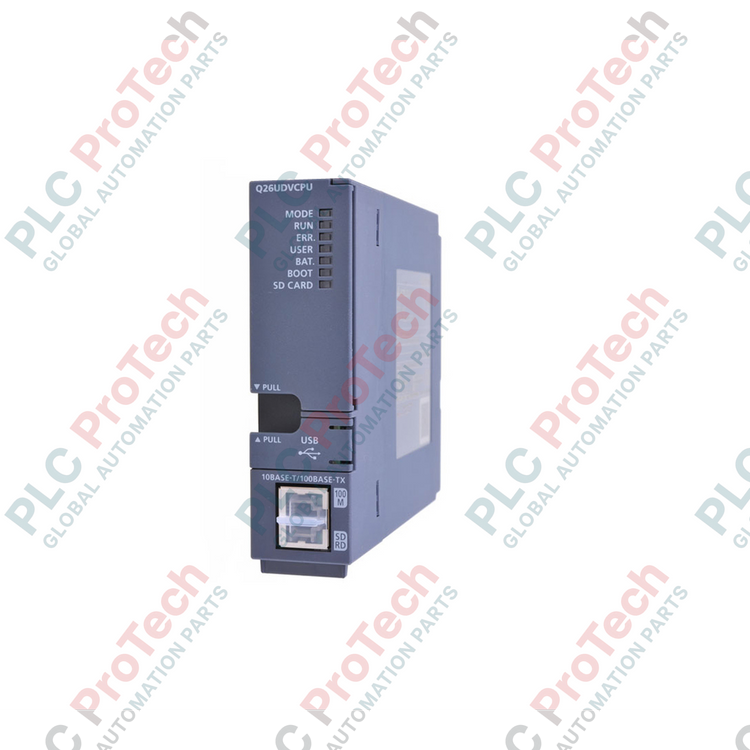

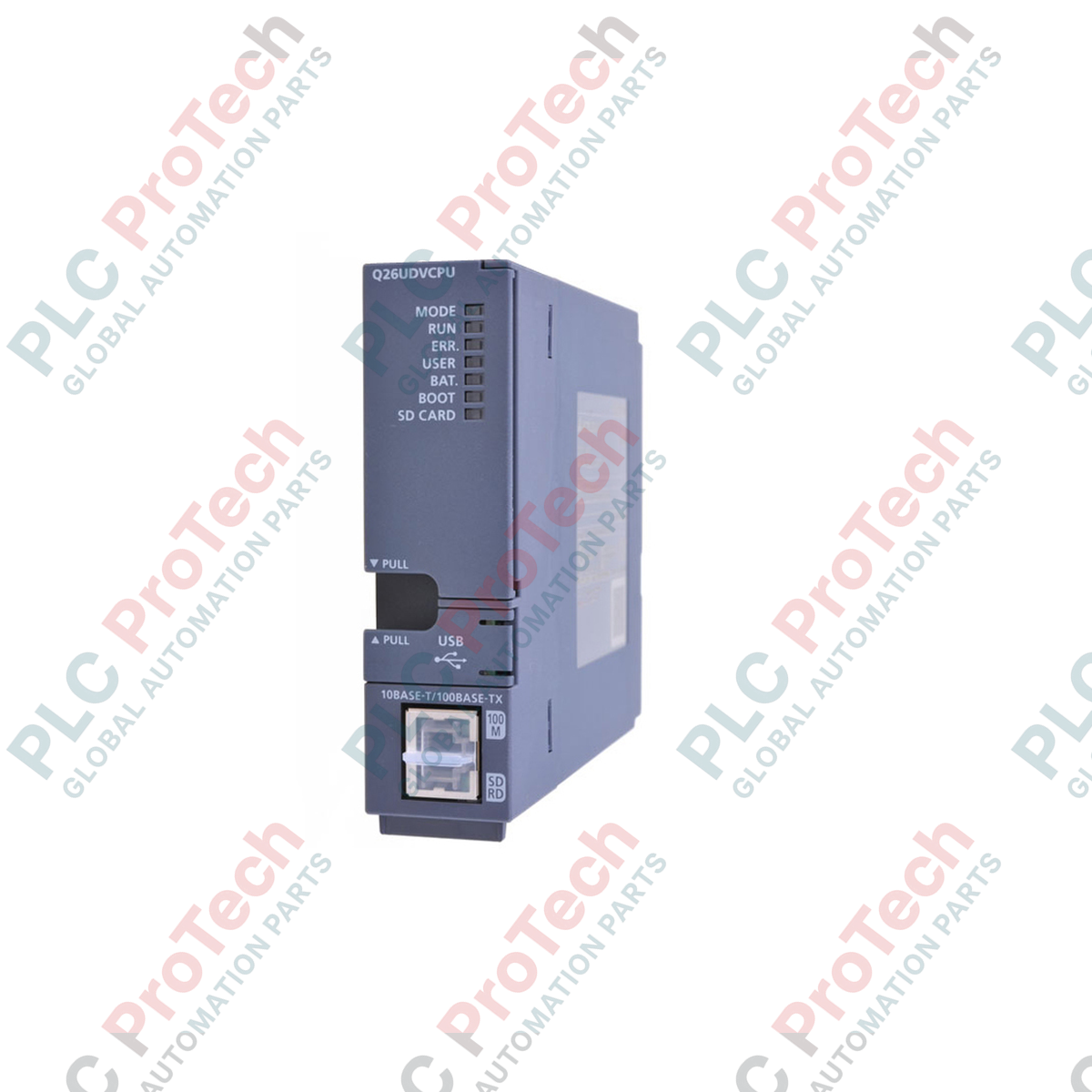

Mitsubishi Electric Q26UDVCPU MELSEC-Q-Serie Universalmodell-QCPU

SKU Q26UDVCPU

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Mitsubishi Electric
Produkt-Nr.: Q26UDVCPU
Herkunftsland:Vereinigte Staaten
Produkttyp: PLC-CPU-Module
Zahlung: T/T, Western Union
Gewicht: 5000g
Abmessungen: 15,0 cm x 13,0 cm x 5,5 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Die Mitsubishi Electric Q26UDVCPU optimiert die Hochgeschwindigkeits-Sequenzsteuerung und Automatisierungsarchitekturen für mehrere Disziplinen und dient als leistungsstarke Zentraleinheit innerhalb der modularen MELSEC Q-Serie. Diese Steuerung wurde für die Verarbeitung großer Anweisungsmengen mit außergewöhnlich kurzen Ausführungszeiten entwickelt und eignet sich daher ideal für hochsynchronisierte Systeme mit mehreren CPUs, komplexe Bewegungsabläufe und großflächige Fertigungszellen. Dank integrierter Kommunikationsschnittstellen und einer extrem hohen Backplane-Übertragungsrate minimiert die Steuerung Netzwerklatenzen und Zykluszeiten und gewährleistet gleichzeitig eine deterministische Steuerung lokaler und verteilter physischer E/A.

Hauptmerkmale

Hochgeschwindigkeits-Sequenzverarbeitung mit einer LD-Anweisungsgeschwindigkeit von 1,9 Nanosekunden.
Großzügige Programmspeicherkapazität von 260.000 Schritten zur Unterstützung komplexer Steuerungslogik und umfangreicher strukturierter Programmierung.
Integrierter 100BASE-TX/10BASE-T-Ethernet-Anschluss zur nahtlosen Integration in werksweite Netzwerke und direkten Datenbankanbindung.
Integrierter Hochgeschwindigkeits-USB-Anschluss (Mini-B) für lokale Programmierung, Diagnose und Überwachung über GX Works2 oder GX Works3.
Dedizierter SD-Speicherkartensteckplatz für lokale Datenprotokollierung, Rezepturspeicherung sowie Firmware- oder Programmsicherungen.
Unterstützung von Konfigurationen mit mehreren CPUs zur Lastverteilung zwischen Sequenz-, Bewegungs- und Prozesssteuerungsmodulen.

Anwendungen

Hochgeschwindigkeits-Verpackungs-, Sortier- und Materialtransportsysteme, die eine schnelle Produktregistrierung und Reaktionszeiten erfordern.
Halbleiterfertigungsanlagen und Montagelinien für elektronische Präzisionskomponenten.
Automobilmontagezellen und Robotik-Koordinationssysteme mit synchronisierten Backplanes für mehrere CPUs.
Großanlagen zur Wasseraufbereitung, Lebensmittel- und Getränkeverarbeitung sowie kontinuierliche Dosiersysteme.

Technische Spezifikationen

Parameter	Spezifikation
Hersteller	Mitsubishi Electric
Modellnummer	Q26UDVCPU
Serie	MELSEC Q-Serie (Universalmodell)
Steuerungsmethode	Zyklischer Betrieb des gespeicherten Programms
Programmspeicherkapazität	260.000 Schritte (1.040.000 Bytes)
Ausführungsgeschwindigkeit von LD-Anweisungen	1,9 ns
E/A-Punkte	4096 Punkte (8192 Punkte bei Verwendung von Remote-I/O)
Programmiersprachen	Relais-Symbol (Kontaktplan), Anweisungsliste, SFC (MELSAP3/MELSAP-L), Funktionsbaustein, Strukturierter Text (ST)
Integrierte Schnittstellen	Ethernet (RJ45), USB (Mini-B), SD-Kartensteckplatz
Interne Stromaufnahme	0,58 A (bei 5 V Gleichspannung)
Herkunftsland	Japan
Versandgewicht (berechnet)	0,45 kg (nur Modul: 0,22 kg)
Abmessungen der Verpackung (berechnet)	15,0 cm x 13,0 cm x 5,5 cm

Alternative Modelle und Kompatibilität

Die Q26UDVCPU dient als Hochgeschwindigkeits-Upgrade für ältere Q25HCPU- und Q26UDHCPU-Systeme. Überprüfen Sie bei der Migration älteren Codes auf die CPU der „V“-Serie, ob alle Treiber für Bewegungs- oder spezielle Funktionsmodule aktualisiert wurden, und prüfen Sie Ihre GX Works2-/GX Works3-Softwareumgebung auf Kompatibilität der kompilierten Parameter. Diese CPU verwendet eine standardmäßige Q-Series-Basiseinheit, bietet jedoch höhere Busgeschwindigkeiten für kompatible High-Speed-Universalmodule.

Anwendungsfallen und technische Hinweise

Bei Verwendung des integrierten SD-Kartensteckplatzes für kontinuierliche Datenaufzeichnung oder Rezeptverwaltung dürfen nur SD/SDHC-Karten in Industriequalität verwendet werden, die mit FAT16 oder FAT32 formatiert sind. Die Verwendung von Karten in kommerzieller Qualität in Steuerungsschränken mit hohen Temperaturen oder starken Vibrationen kann zu Ausfällen von Speichersektoren und dadurch zu Systemblockaden oder Diagnosefehlern der Anwendung führen (z. B. „FILE ACCESS ERROR“). Halten Sie die Umgebungstemperatur im Schaltschrank unter 55 degC, um eine thermische Drosselung während der Ausführung schneller Mehrachsenzyklen zu verhindern.

Tipps für Inbetriebnahme und Verdrahtung

Zum Schutz der physikalischen Ethernet-Schicht vor industriellen elektromagnetischen Störungen (EMI) müssen stets doppelt geschirmte Twisted-Pair-Kabel (S/FTP) der Kategorie 5e oder höher verwendet werden. Halten Sie Kommunikationsleitungen mindestens 10 cm von Hochspannungs-Motorleitungen oder Ausgangskabeln von Frequenzumrichtern (VFD) entfernt. Stellen Sie sicher, dass die Funktionserdungsklemme der Basiseinheit mit einem unabhängigen Erdungspunkt mit niedriger Impedanz verbunden ist, um Gleichtaktstörungen auf den Datenleitungen der Backplane zu verhindern.

Installationsrichtlinien

KRITISCHER WARNHINWEIS: ELEKTRISCHER SCHLAG UND SYSTEMSCHÄDEN

Trennen Sie alle externen Stromquellen, die die Hauptbasiseinheit und zugehörige E/A-Racks versorgen, und sichern Sie sie gegen Wiedereinschalten, bevor Sie die Steuerung einsetzen, entfernen oder verdrahten. Wird das Rack vor dem Einsetzen der Baugruppe nicht vollständig spannungsfrei geschaltet, kann dies zu einem Lichtbogenüberschlag, dauerhaften Schäden an der CPU-Backplane-Schnittstelle oder einer unvorhersehbaren Initialisierung des Steuerungszustands führen.

1

Richten Sie den oberen Haken des Q26UDVCPU-Moduls an dem entsprechenden Führungsschlitz der Q-Series-Basiseinheit aus.

2

Drücken Sie den unteren Teil der CPU fest in den mehrpoligen Steckverbinder der Basiseinheit, bis der Verriegelungsmechanismus sicher einrastet.

3

Befestigen Sie das Modul mit der integrierten Modulbefestigungsschraube an der Grundplatte (Anzugsdrehmoment: 0,36 bis 0,48 N-m), um ein Verschieben durch Vibrationen zu verhindern.

4

Schließen Sie die Ethernet- und Programmierkabel an und vergewissern Sie sich, dass die Verriegelungsmechanismen der Steckverbinder ordnungsgemäß einrasten. Schalten Sie das Netzteilmodul ein und prüfen Sie, ob die LED „MODE“ grün leuchtet.

FAQ

Welche Software wird benötigt, um die Q26UDVCPU zu programmieren?

Die Q26UDVCPU wird mit der Software-Suite GX Works2 oder GX Works3 von Mitsubishi Electric programmiert. Stellen Sie sicher, dass Ihre Softwareinstallation auf die neueste Version aktualisiert ist, damit alle Hochgeschwindigkeitsdiagnosefunktionen der „V“-Serie und internen Systemeinstellungen vollständig unterstützt werden.

Kann die Q26UDVCPU in einem Multi-CPU-Rack mit älteren Prozessoren der Q-Serie betrieben werden?

Ja, jedoch gelten strenge Kompatibilitätsanforderungen für das Rückwandmodell (es muss Hochgeschwindigkeitsübertragungen zwischen mehreren CPUs unterstützen) und die Firmwareversionen der Co-Prozessoreinheiten. Ziehen Sie das MELSEC-Handbuch zum Multi-CPU-System der Q-Serie zu Rate, um die richtige Steckplatzkonfiguration und die Einstellungen zur Synchronisierung der Busgeschwindigkeit festzulegen.

Wie kann ich den Programmspeicher ohne die GX-Works-Software sichern?

Sie können automatische Programmsicherungs- und Wiederherstellungsvorgänge mit einer handelsüblichen industrietauglichen SD-Speicherkarte konfigurieren. Wenn Sie die CPU-Parameter so einstellen, dass das Programm beim Einschalten von der Speicherkarte geladen wird, kann das System ohne externe Engineering-Tools direkt vor Ort selbstständig in Betrieb genommen oder wiederhergestellt werden.

Was bedeuten die verschiedenen CPU-Fehler-LEDs beim Start?

Eine dauerhaft grün leuchtende MODE-LED zeigt den Normalbetrieb an. Eine blinkende oder dauerhaft rot leuchtende ERR-LED weist auf einen Parameterfehler, eine Beschädigung des Programms, einen Hardwarefehler oder eine leere Pufferbatterie hin. Verbinden Sie sich immer über USB oder Ethernet, um den genauen Fehlercode aus dem Diagnosepuffer der SPS auszulesen.
