Beschreibung

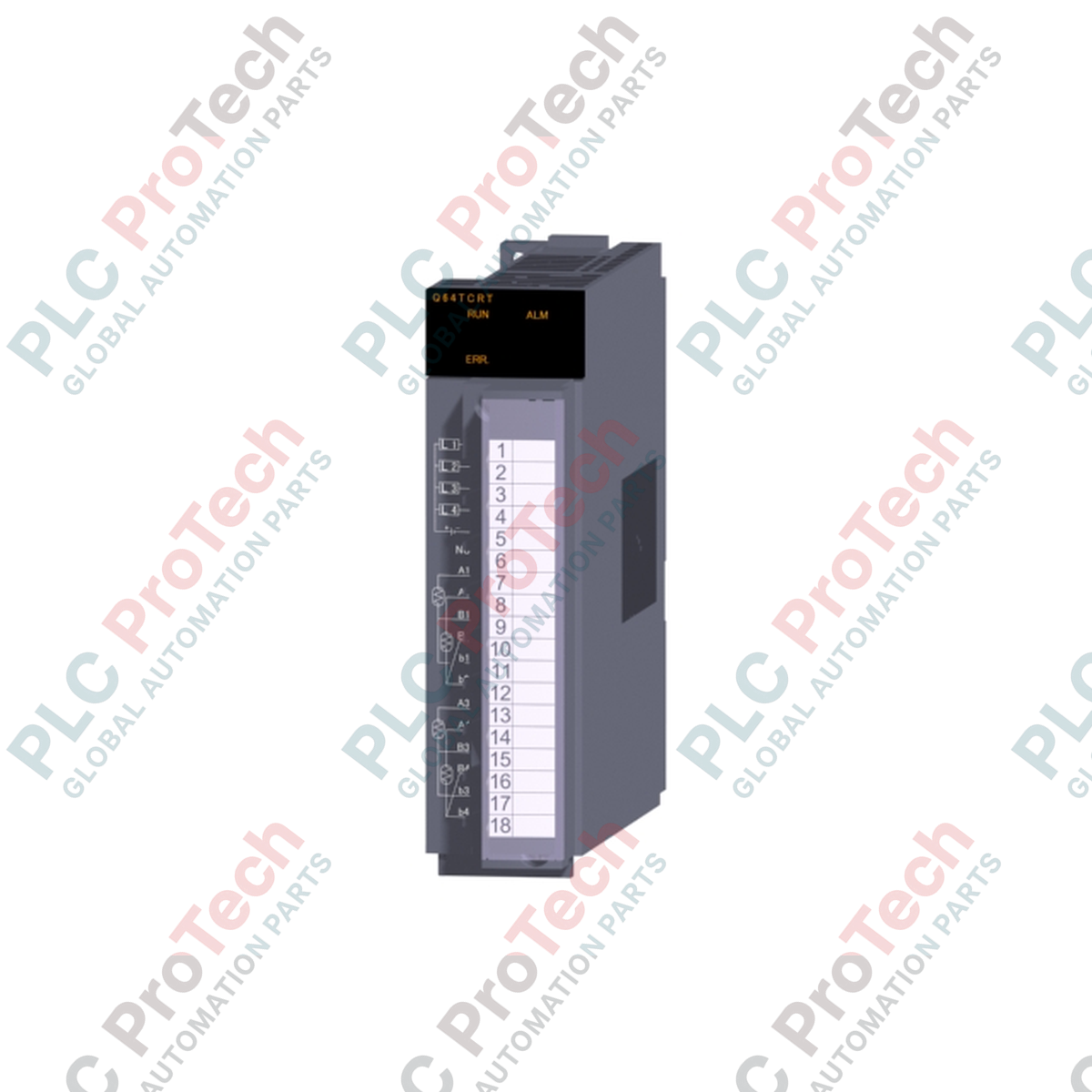

Die für hochstabile thermische Prozesse mit geschlossenem Regelkreis entwickelte Mitsubishi Electric Q64TCRT ermöglicht die direkte Anbindung von Platin-Widerstandsthermometern an die Rückwandplatine einer SPS der MELSEC Q-Serie. Dieses Modul arbeitet als intelligenter Funktionsbaustein und führt die Berechnungen der PID-Regelkreise unabhängig vom Zyklus der Haupt-CPU aus, um eine Echtzeitreaktion auf thermische Veränderungen zu gewährleisten. Durch die Integration von Temperaturmessung, PID-Berechnung und Transistorausgängen in einer einzigen Hardwareeinheit minimiert das Gerät die Netzwerklatenz und macht externe Messumformer überflüssig.
Funktionen
- Vier unabhängige Temperaturregelkanäle mit Unterstützung für Pt100- und JPt100-Platin-Widerstandsthermometer-Eingänge.
- Integrierte PID-Engine mit Unterstützung für automatische Abstimmung, Selbstabstimmung und manuelle Abstimmungsprofile.
- Transistorausgänge (Sink-Typ), optimiert für die direkte Ansteuerung von Halbleiterrelais (SSRs).
- Dedizierter Heiz-/Kühlsteuerausgangsmodus pro Kanal zur aktiven Temperaturregelung.
- Erkennung von Sensorunterbrechungen zur Vermeidung eines thermischen Durchgehens in Fehlersituationen.
Anwendungen
- Thermische Zonensteuerung von Extrusions- und Spritzgusszylindern für Kunststoffe.
- Halbleiter-Waferverarbeitungskammern und Heizblöcke.
- Wärmeversiegelungsprozesse in der Lebensmittelverarbeitung und -verpackung.
- Präzisionsklimakammern und industrielle Trocknungsöfen.
Tabelle der technischen Spezifikationen
| Parameter |
Wert / Spezifikation |
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
Q64TCRT |
| Kompatible Serie |
MELSEC Q-Serie |
| Anzahl der Kanäle |
4 Kanäle |
| Sensoreingangstypen |
Pt100, JPt100 (Drei-Leiter-Widerstandstemperaturfühler) |
| Steuerausgangstyp |
Transistorausgang (Sink-Typ), 24 VDC, 0,1 A pro Punkt |
| Abtastzyklus |
0,5 Sekunden für alle 4 Kanäle |
| Belegte E/A-Punkte |
16 Punkte (Intelligentes Funktionsmodul) |
| Interne Stromaufnahme |
550 mA (typisch 5 VDC) |
| Herkunftsland |
Japan |
| Versandgewicht (berechnet) |
1,3 kg |
Erkenntnisse aus der empirischen Entwicklung
Alternative Modelle & Kompatibilität
Während das Q64TCRT über Platin-RTD-Eingänge (Pt100/JPt100) verfügt, verwenden Schwestermodule wie das Q64TCTT Thermoeingänge. Stellen Sie sicher, dass das Fühler- bzw. Sensorelement im Feld genau zur Modulschnittstelle passt, da diese Module ohne eine neue Verdrahtung und eine Aktualisierung der Pufferspeicherparameter in der GX-Works-SPS-Konfiguration nicht austauschbar sind.
Anwendungsfallen und technische Hinweise
Die integrierten Transistorausgänge sind für 0,1 A bei 24 VDC ausgelegt. Induktive Schütze oder Heizlasten mit hoher Leistung dürfen unter keinen Umständen direkt an diese Ausgänge angeschlossen werden. Führen Sie die Transistorausgänge stets auf zwischengeschaltete Halbleiterrelais (SSRs) oder Koppelrelais, um eine thermische Schädigung der internen Optokoppler zu verhindern.
Tipps für Inbetriebnahme und Verdrahtung
Verwenden Sie für alle RTD-Anschlüsse dreiadrige geschirmte Kabel, um eine automatische Kompensation des Leitungswiderstands sicherzustellen. Halten Sie die Sensorleitungen von Hochspannungs-Wechselstromleitungen und Ausgangskabeln von Motor-Frequenzumrichtern (VFDs) getrennt. Erden Sie die Kabelschirme an einem einzigen Punkt auf der SPS-Seite, um hochfrequente elektrische Störungen zu reduzieren, die den PID-Abtastvorgang verfälschen könnten.
Installationsrichtlinien
KRITISCHER WARNHINWEIS: ELEKTRISCHE GEFAHR
Trennen Sie vor der Installation, dem Ausbau oder der Verdrahtung des Moduls alle Hauptstromquellen des Systems und sichern Sie sie gegen Wiedereinschalten. Stellen Sie sicher, dass jegliche verbleibende feldseitige Spannung im 24-VDC-Heizstromkreis vollständig abgeschaltet ist, um während der Installation Schäden an der Leiterplatte oder einen Stromschlag zu verhindern.
1
Montieren Sie das Modul fest auf der Basiseinheit der MELSEC-Q-Serie. Stellen Sie sicher, dass der untere Befestigungsvorsprung des Moduls in der Nut eingerastet ist und das Gerät sicher mit der Modulbefestigungsschraube befestigt ist.
2
Verdrahten Sie die RTD-Eingänge über Aderendhülsen mit dem 18-poligen Klemmenblock, um eine gasdichte und vibrationsbeständige Verbindung sicherzustellen. Achten Sie darauf, dass keine losen Litzen benachbarte Klemmen überbrücken.
3
Schließen Sie die externe 24-VDC-Stromversorgung an die vorgesehenen Klemmen an, um die Transistor-Steuerausgänge anzusteuern, und überprüfen Sie vor der Wiederherstellung der Stromversorgung des Rückwandbusses die korrekte Polarität.
