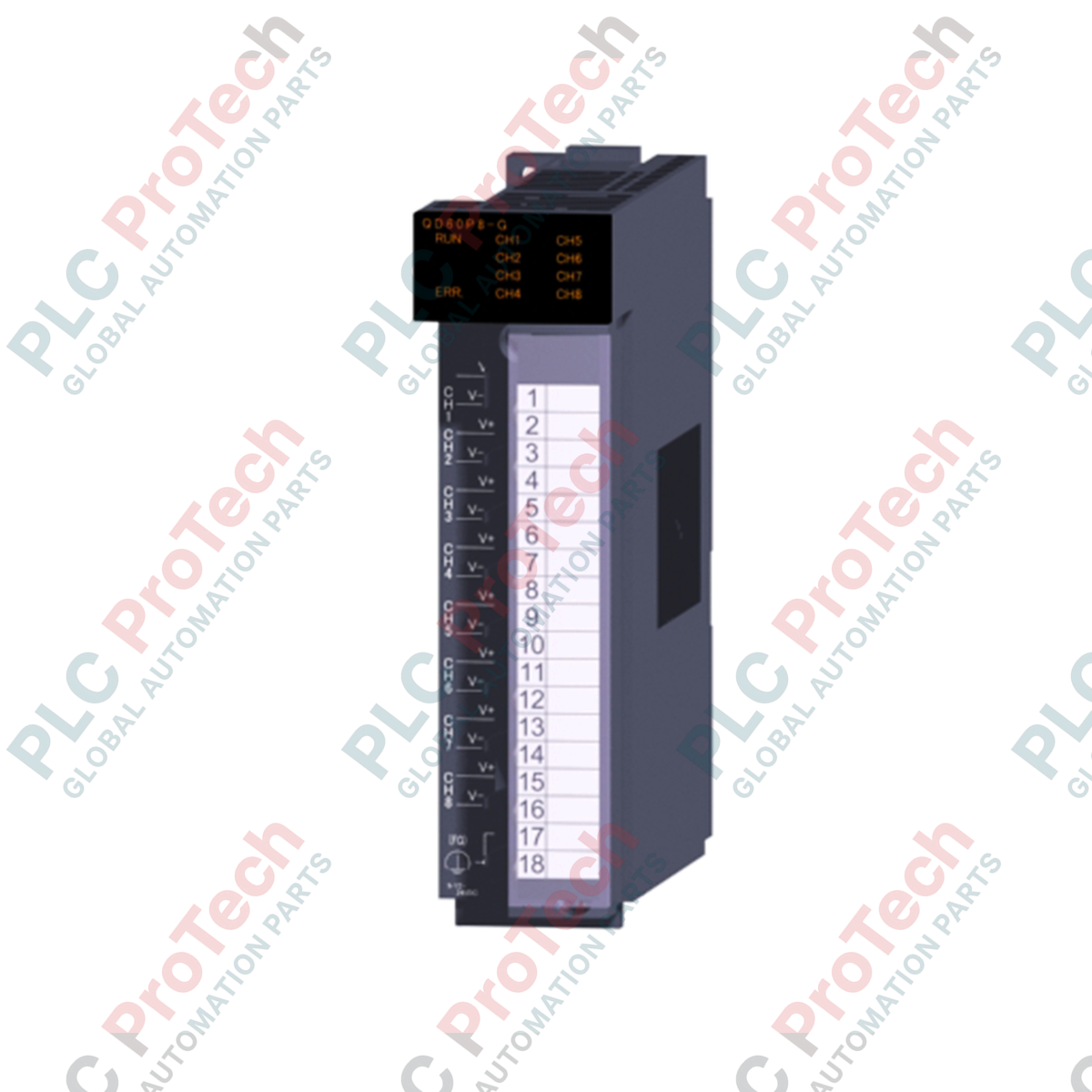

Optimiert für die hochdichte Impulsprotokollierung in elektrischen Umgebungen mit mehreren Signalquellen dient der Mitsubishi Electric QD60P8-G als leistungsstarke 8-Kanal-Impulseingangsschnittstelle für die MELSEC-Q-Steuerungsplattform. Durch die vollständige galvanische Isolation zwischen den Kanälen reduziert dieses Modul Potenzialunterschiede zwischen Erdungen und Signalstörungen bei der Überwachung unterschiedlicher Feldinstrumente. Das Gerät verarbeitet einphasige Impulseingänge über flexible Spannungsbereiche und eignet sich damit ideal für die komplexe Überwachung von Versorgungsmedien, die Durchflussmessung und Synchronisationsaufgaben in industriellen Automatisierungsinfrastrukturen.
| Parameter | Wert / Spezifikation |
|---|---|
| Hersteller | Mitsubishi Electric |
| Modellcode | QD60P8-G |
| Produktserie | MELSEC Q-Serie |
| Modultyp | Galvanisch isolierte Impulseingangseinheit zwischen den Kanälen |
| Anzahl der Kanäle | 8 Kanäle (einzeln isoliert) |
| Signalphase des Zähleingangs | Einphasiger Eingang |
| Signalspannungspegel | 5 VDC / 12 bis 24 VDC |
| Maximale Zählgeschwindigkeit | 30 kpps (wählbar: 30 kpps, 10 kpps, 1 kpps, 100 pps, 50 pps, 10 pps, 1 pps, 0.1 pps) |
| Zählbereiche | Abtastung: 16-Bit-Binärzahl (0 bis 32767) Integrierter Zählwert: 32-Bit-Binärzahl (0 bis 99999999) Eingangsimpulswert: 32-Bit-Binärzahl (0 bis 2147483647) |
| Zählermodi | Linearzähler, Ringzähler |
| Spannungsfestigkeit | Zwischen Kanälen: AC 1780 V für 1 Min. Zwischen AC-Klemmen und Erde: AC 1500 V für 1 Min. Zwischen DC-Klemmen und Erde: AC 500 V für 1 Min. |
| Isolationswiderstand | DC 500 V, 5 MOhm oder mehr |
| Verdrahtungsschnittstelle | 18-polige Schraubklemmenleiste (M3-Schrauben) |
| Belegte E/A-Punkte | 32 Punkte (Klassifizierung als intelligentes Funktionsmodul) |
| Interne Stromaufnahme | 0,58 A (bei 5VDC) |
| Abmessungen (H x B x T) | 98 mm x 27,4 mm x 90 mm |
| Nettogewicht | 0,17 kg |
| Versandgewicht (berechnet) | 1,10 kg |
Das QD60P8-G passt direkt auf jede standardmäßige Q-Serie-Rückwandplatine. Stellen Sie bei Umrüstungen älterer Anlagen sicher, dass Ihr vorhandenes Engineering-Konfigurationstool (GX Works2 oder GX Works3) die entsprechenden QD60P8-G-Parameterprofile installiert hat. Wenn Sie von nicht galvanisch getrennten Impulseingangsmodulen aufrüsten, überprüfen Sie Ihre Erdungskonzepte, da das galvanisch getrennte Design dieses Modells externe Trennbarrieren für Stromkreise überflüssig macht.
Wählen Sie bei der Konfiguration der Impulszählgeschwindigkeit des Eingangs einen Filterschwellwert, der möglichst genau der tatsächlichen Signalfrequenz entspricht. Eine zu hoch eingestellte Filterrate (z. B. 30 kpps bei einem Durchflussmesser mit 10 pps) kann dazu führen, dass Kontaktprellen oder elektrische Störimpulse als zusätzliche, fehlerhafte Zählungen registriert werden. Stellen Sie sicher, dass die Logikpegelspannung den jeweiligen physischen Verdrahtungspunkten entspricht, um eine thermische Überlastung der Eingangskanäle zu verhindern.
Führen Sie die Impulseingangskabel stets getrennt von Hochspannungsleitungen zu AC-Motoren, um elektromagnetische Kopplung zu verhindern. Für eine hohe Störfestigkeit verwenden Sie geschirmte Twisted-Pair-Kabel (STP) und erden Sie den Schirm an einem einzigen Punkt am Schaltschrankchassis. Ziehen Sie die M3-Klemmschrauben nicht über das empfohlene Drehmoment hinaus an (typischerweise 0,42 bis 0,58 N-m), um Beschädigungen des Gewindes am internen Klemmenblock zu vermeiden.
Trennen und verriegeln Sie alle primären und zusätzlichen Stromquellen, bevor Sie das Modul installieren, entfernen oder verdrahten. Wird die SPS-Rückwandplatine und die Feldverdrahtung vor dem Einsetzen des Moduls nicht spannungsfrei geschaltet, kann dies zu dauerhaften Schäden am Prozessor, zur Zerstörung des Moduls oder zu Stromschlaggefahr führen.
Montieren Sie das QD60P8-G an der Q-Serie-Basiseinheit, indem Sie die untere Haltezunge des Moduls in den Basisschlitz einsetzen und das Modul anschließend fest einschwenken, bis es sicher einrastet.
Befestigen Sie das Modul mit der oberen Befestigungsschraube an der Basiseinheit. Dadurch bleibt die Verbindungsintegrität auch unter starken Vibrationen erhalten.
Verdrahten Sie Ihre Impulsquellen entsprechend Ihren Signalpegelkonfigurationen (5VDC- oder 12- bis 24VDC-Pins) mit der 18-poligen Klemmenleiste.
Legen Sie Rückwandplatine und Feldversorgung an und fahren Sie anschließend mit der Konfiguration der digitalen Filterung und der Kalibrierung des Zählermodus in Ihrer GX Works-Programmierumgebung fort.
