Mitsubishi Electric R08ENCPU MELSEC-iQ-R-CPU-Modul der Serie

Beschreibung

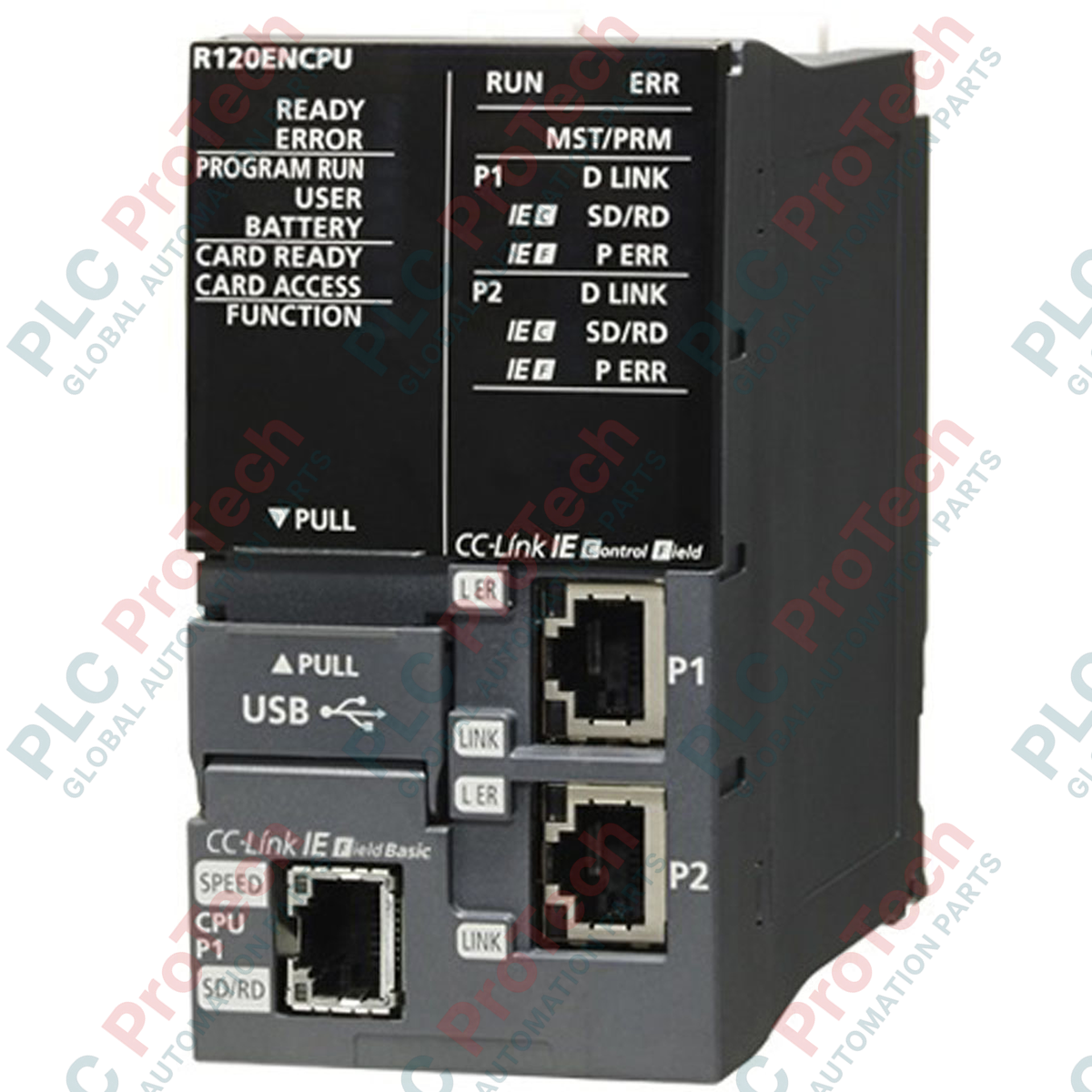

Als primäre Ablaufsteuerungs- und Netzwerkzentrale in anspruchsvollen Automatisierungssystemen bietet die Mitsubishi Electric R08ENCPU eine schnelle Befehlsausführung in Kombination mit nativer Netzwerkintegration. Dieses CPU-Modul wurde für die Plattform der MELSEC iQ-R-Serie entwickelt und verfügt über zwei integrierte RJ45-Anschlüsse, die CC-Link IE Controller Network, CC-Link IE Field Network und Standard-Ethernet-Kommunikation direkt auf der Prozessorkarte unterstützen. Mit einer Ausführungsgeschwindigkeit von 0,98 Nanosekunden für grundlegende LD-Anweisungen minimiert das Modul die Systemzykluszeiten und verarbeitet gleichzeitig anspruchsvolle Steuerungsalgorithmen sowie Feldbusdaten mit hoher Bandbreite.

Hauptmerkmale

• Integrierte Netzwerkanschlüsse: Verfügt über integrierte CC-Link-IE- und Ethernet-Anschlüsse, sodass keine dedizierten Netzwerkschnittstellenmodule erforderlich sind.
• Hochgeschwindigkeits-Ablaufverarbeitung: Erreicht eine grundlegende Verarbeitungsgeschwindigkeit von 0,98 ns pro Anweisung und gewährleistet so eine schnelle Ausgangsreaktion in kritischen Anwendungen.
• Große Speicherkapazität: Ausgestattet mit einem Programmspeicher von 80.000 Schritten zur Verarbeitung komplexer Ablaufsteuerungen, Sicherheitslogik und Datenprotokollierung.
• Multi-CPU-Fähigkeit: Unterstützt die Montage zusammen mit bis zu drei zusätzlichen CPUs der MELSEC iQ-R-Serie auf einer einzigen Hauptbasis, um Aufgaben verteilt zu verarbeiten.
• Sicherer Betrieb: Umfasst hardwarebasierte Sicherheitsschlüssel und eine Passwortautorisierung, um unbefugtes Hochladen von Programmen oder Manipulationen am System zu verhindern.

Typische industrielle Anwendungen

• Automobilmontagelinien mit koordinierter Mehrachs-Bewegungssteuerung.
• Halbleiterfertigungsanlagen, die eine hochpräzise Positionierung mit Reinraumtauglichkeit erfordern.
• Wasser- und Abwasseraufbereitungsanlagen, die verteilte Netzwerkarchitekturen erfordern.
• Verpackungsmaschinen, die eine präzise Zeitsteuerung und eine kontinuierliche Verfolgung der Materialregistrierung erfordern.

Technische Daten

Anschlüsse und Schnittstellen

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Der R08ENCPU belegt aufgrund seiner integrierten Netzwerkhardware zwei Modulbreiten auf der iQ-R-Basiseinheit. Wenn Sie eine Standard-R08CPU ersetzen, stellen Sie sicher, dass ausreichend Steckplatzkapazität der Basiseinheit konfiguriert ist, da der R08ENCPU zwei physische Steckplatzpositionen belegt, obwohl er unter einem einzigen logischen Steckplatz registriert wird. Beim Aufrüsten älterer Q-Series-Systeme, beispielsweise Q06UDVCPU oder Q13UDVCPU, kann die Program转换ierung über GX Works3 durchgeführt werden. Kommunikationsanweisungen müssen jedoch angepasst werden, um die neueren iQ-R-System-Labels und Protokollstrukturen zu verwenden.

Typische Anwendungsfehler und technische Hinweise

Ein wichtiger zu berechnender Parameter ist die interne Leistungsaufnahme. Mit 1,49 A am internen 5-V-DC-Bus belastet diese CPU die Rückwandplatine erheblich. Wenn Sie dieses Modul mit mehreren Hochstrom-Analogmodulen oder zusätzlichen Motion-CPUs kombinieren, überprüfen Sie, dass die Gesamtstromaufnahme den maximalen Ausgangsstrom des System-Spannungsversorgungsmoduls, beispielsweise des R61P mit 5,0 A, nicht überschreitet. Wird der Nennwert überschritten, teilen Sie die Konfiguration auf Erweiterungsbasiseinheiten auf oder rüsten Sie auf ein Spannungsversorgungsmodul mit höherer Kapazität auf.

Tipps zur Inbetriebnahme und Verdrahtung

Um zu verhindern, dass elektromagnetische Störungen die CC-Link-IE-Kommunikation beeinträchtigen, müssen doppelt geschirmte Twisted-Pair-Kabel (STP) der Kategorie 5e oder höher verwendet werden. Stellen Sie sicher, dass die Kabelschirmung über das metallische RJ45-Gehäuse durchgehend mit der Haupterdung des iQ-R-Racks verbunden ist. Wenn Sie außerdem eine Ringtopologie im Netzwerk konfigurieren, aktivieren Sie die Loopback-Funktion in den GX-Works3-Netzwerkparametern. Andernfalls kann eine unbeabsichtigte Unterbrechung des Rings zu einer Kommunikationszeitüberschreitung statt zu einer automatischen Selbstheilung führen.
