Hersteller: Omron

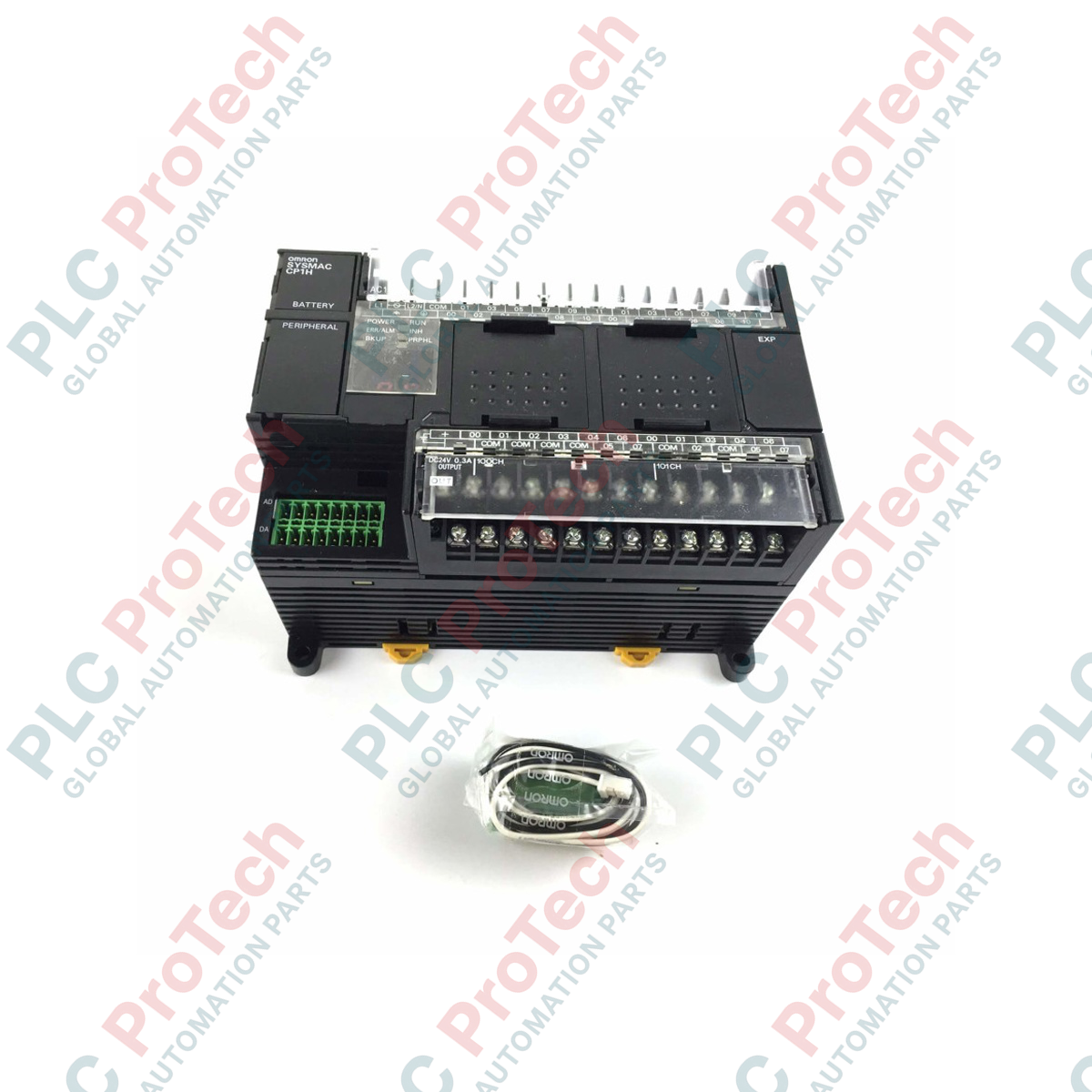

Produkt-Nr.: CP1H-XA40DR-A
Herkunftsland:Japan
Produkttyp: SPS-CPU-Module
Zahlung: T/T, Western Union
Gewicht: 2000g
Versandhafen: Xiamen
Garantie: 12 Monate
Für komplexe Automatisierungsaufgaben ist eine integrierte Steuerung erforderlich. Genau hier überzeugt die Micro-SPS Omron CP1H-XA40DR-A, die schnelle digitale Verarbeitung und hochauflösende analoge E/A in einem einzigen kompakten Gehäuse vereint. Diese fortschrittliche CPU-Einheit optimiert Steuerungsarchitekturen, da externe analoge Erweiterungsmodule entfallen. Sie wird mit Wechselstrom betrieben und bietet vielseitige Leistung für Anwendungen, die präzise analoge Messungen zusammen mit einer robusten digitalen Steuerung erfordern.
| Parameter | Spezifikation |
|---|---|
| Hersteller | Omron |
| Modell | CP1H-XA40DR-A |
| Serie | CP1H |
| Versorgungsspannung | 100 bis 240 V AC, 50/60 Hz |
| Integrierte E/A-Punkte insgesamt | 40 Punkte (24 Eingänge, 16 Ausgänge) |
| Eingangstyp | 24 V DC (Sink/Source) |
| Ausgangstyp | Relaisausgänge (max. 2 A pro Punkt) |
| Integrierte Analogeingänge | 4 Eingänge (0 bis 5 V, 1 bis 5 V, 0 bis 10 V, -10 bis 10 V, 0 bis 20 mA, 4 bis 20 mA) |
| Integrierte Analogausgänge | 2 Ausgänge (0 bis 5 V, 1 bis 5 V, 0 bis 10 V, -10 bis 10 V, 0 bis 20 mA, 4 bis 20 mA) |
| Programmspeicherkapazität | 20K Schritte |
| Datenspeicherkapazität | 32K Wörter |
| Hochgeschwindigkeitszähler | 4 Achsen, 100 kHz (Differenzial-/Einphasenbetrieb) |
| Kommunikationsschnittstelle | USB 1.1 (Typ B), erweiterbar mit bis zu 2 Optionsplatinen (RS-232C, RS-422A/485, Ethernet) |
| Berechnetes Versandgewicht | 2,0 kg |
Der CP1H-XA40DR-A gehört zur leistungsstarken XA-Klasse mit integrierten analogen Ein- und Ausgängen. Wenn Ihre Anwendung schnelle Impulsausgänge zur Servo- oder Schrittmotorsteuerung erfordert, müssen Sie stattdessen die Transistorausgangsvariante (CP1H-XA40DT-D) auswählen, da die Relaiskontakte dieses DR-A-Modells keine schnellen Impulsausgänge ausführen können. Beim Ersetzen älterer Steuerungen der CPM2A-Serie kann die Programmkonvertierung mit CX-Programmer durchgeführt werden; die Analogskalierungswerte müssen jedoch an die Auflösung des CP1H von 1/12.000 angepasst werden.
Da diese CPU für ihre 16 digitalen Ausgänge mechanische Relais verwendet, sollte eine hochfrequente Schaltung vermieden werden, um vorzeitigen Kontaktverschleiß zu verhindern. Beim Schalten stark induktiver AC-Lasten (z. B. Magnetventile oder Schütze) ist eine externe RC-Löschbeschaltung über den Kontakten zu installieren. Verwenden Sie bei induktiven DC-Lasten eine Freilaufdiode. Halten Sie die standardmäßige vertikale Einbaulage ein, um eine natürliche Konvektionskühlung zu gewährleisten; die Umgebungstemperatur im Betrieb muss unter 55 degC bleiben.
Die analogen Ein- und Ausgänge werden mit CX-Programmer softwareseitig konfiguriert. Stellen Sie vor dem Einschalten des Geräts sicher, dass die sich hinter der vorderen Erweiterungsabdeckung befindlichen DIP-Schalter für die Analogeingänge korrekt auf Strommodus (mA) oder Spannungsmodus (V) eingestellt sind. Verwenden Sie für alle analogen Signale stets verdrillte, geschirmte Leitungspaare, und verbinden Sie den Schirm mit einem einzigen Funktionserdungspunkt, um Störgeräusche durch Erdschleifen zu verhindern, die die Werte der Analogwandlung verfälschen können.
WICHTIGER WARNHINWEIS
Trennen Sie vor allen Verdrahtungs-, Montage- oder Wartungsarbeiten am CP1H-Gerät sämtliche AC-Stromquellen von der Hauptversorgungsverteilung. Wird das System nicht vollständig spannungsfrei geschaltet, kann dies zu schweren Stromschlägen, Hardwareausfällen oder einem unerwarteten Anlaufen der Maschine führen.
DIN-Schienenmontage
Montieren Sie die CPU sicher auf einer Standard-DIN-Schiene mit 35 mm Breite und stellen Sie sicher, dass die Verriegelungsclips des Geräts vollständig einrasten, damit es sich bei Vibrationen nicht verschiebt.
Stromversorgung
Verbinden Sie die Klemmen L1 und L2/N mit einer stabilen 100–240-VAC-Quelle. Stellen Sie sicher, dass die Funktionserde-Klemme (GR) mit einer eigenen Erdungsleitung des Schaltschranks verbunden ist (Widerstand höchstens 100 Ohm).
Analoge Konfiguration
Stellen Sie die DIP-Schalter für die Analogeingänge abhängig davon ein, ob Spannungs- oder Stromsignale angeschlossen sind, und verlegen Sie die Signalleitungen entfernt von Hochspannungskabeln des Motors.
Globaler Expressversand
Rückgaben & Garantie
Bestellungen werden von Montag bis Freitag bearbeitet und geliefert (außer an Feiertagen).
Für vollständige Anspruchsvoraussetzungen, Wiedereinlagerungsgebühren und internationale Rückgabedetails sehen Sie bitte unsere offiziellen Rückerstattungs- & Rückgabebedingungen .
