Beschreibung

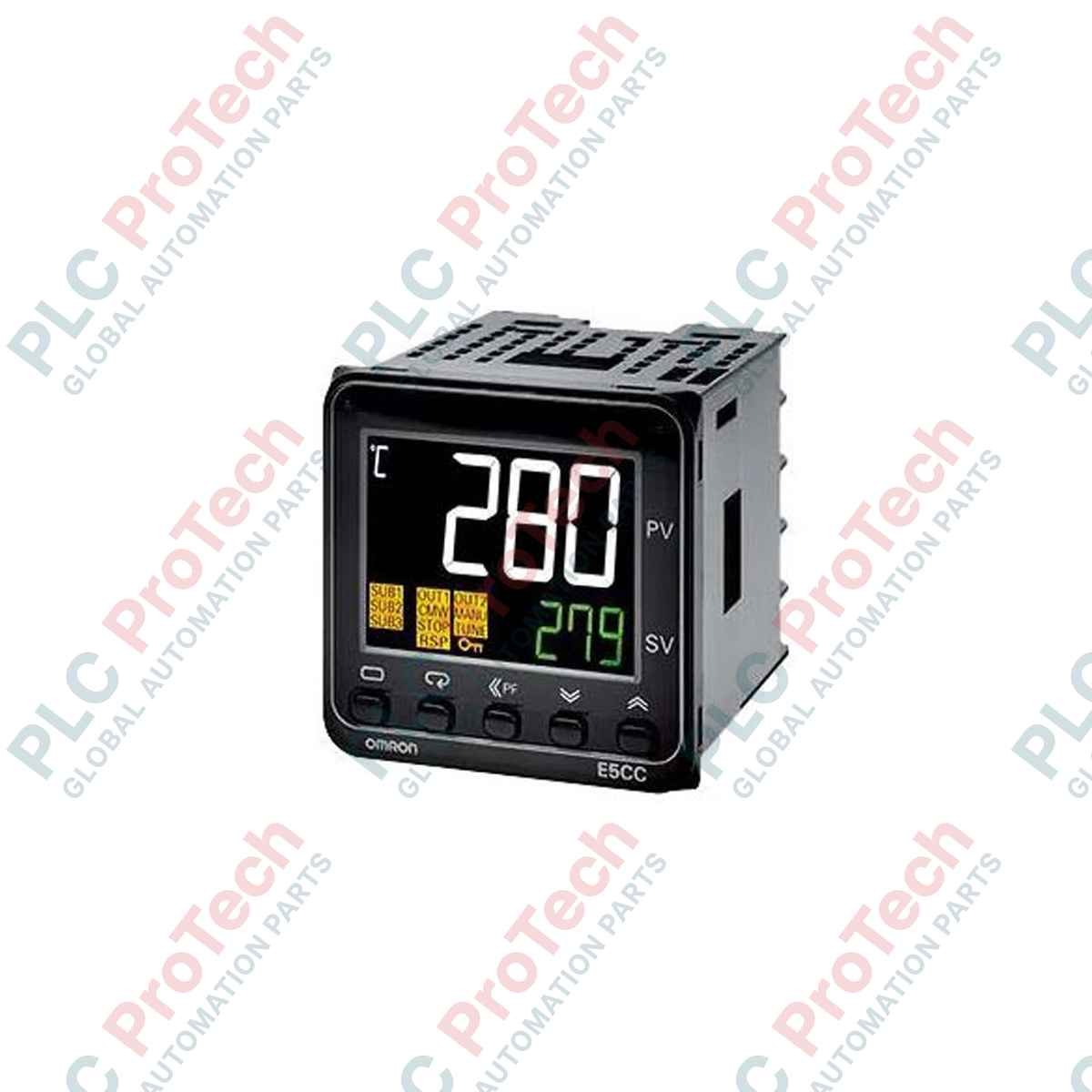

Die präzise Steuerung thermischer Profile in anspruchsvollen Verarbeitungsumgebungen ist die Hauptfunktion des digitalen Temperaturreglers Omron E5CC-RX0ASM-000. Mit einem ultraschnellen Abtastintervall des Eingangs von 50 ms führt dieses Gerät in Echtzeit Anpassungen des Regelkreises durch, um dynamische Systeme zu stabilisieren. Es verfügt über eine kontrastreiche Doppelanzeige zur klaren Darstellung der Parameter Prozesswert (PV) und Sollwert (SV) und ist damit eine wesentliche Komponente für kritische Industriemaschinen. Dank der geringen Gehäusetiefe benötigt das Gerät nur wenig Platz im Schaltschrank und verarbeitet universelle Thermoeingänge mit hoher Genauigkeit, wodurch eine zuverlässige Wiederholbarkeit im Betrieb gewährleistet wird.
Hauptmerkmale
-
Hochgeschwindigkeitsabtastung: Der schnelle Abtastzyklus von 50 ms erfasst kleinste thermische Abweichungen sofort.
-
Universelle Eingangskompatibilität: Direkte Integration von Thermoelementen, Platin-Widerstandsthermometern und standardmäßigen analogen Linearsignalen.
-
Kompaktes Gehäuse: Die Schalttafelmontage erfordert nur eine minimale Einbautiefe und maximiert den internen Verdrahtungsraum.
-
Multistatus-Anzeige: Klare digitale Anzeigen liefern direkt über die Frontschnittstelle Diagnose- und Prozessrückmeldungen in Echtzeit.
Anwendungen
- Thermoregelung der Siegelbacken von Verpackungsmaschinen.
- Steuerung der Heizzonen von Extrusions- und Spritzgusszylindern für Kunststoffe.
- Industrielle Wärmebehandlungskammern und Laboröfen.
- Lebensmittelpasteurisierung und hochpräzise Flüssigkeitsverarbeitungsprozesse.
Technische Daten
| Hersteller |
Omron |
| Modell / SKU |
E5CC-RX0ASM-000 |
| Produktserie |
E5CC-Serie |
| Produkttyp |
Digitaler Temperaturregler |
| Abtastintervall des Eingangs |
50 ms |
| Genauigkeit des Thermoelements |
(plus/minus 0,3 % des PV oder plus/minus 1 °C, je nachdem, welcher Wert größer ist) plus/minus 1 Stelle max. |
| Genauigkeit des RTD-Eingangs |
(plus/minus 0,2 % des PV oder plus/minus 0,8 °C, je nachdem, welcher Wert größer ist) plus/minus 1 Stelle |
| Genauigkeit des Analogeingangs |
plus/minus 0,2 % FS plus/minus 1 Stelle max. |
| Genauigkeit des Stromwandlereingangs (CT) |
plus/minus 5 % FS plus/minus 1 Stelle max. |
| Genauigkeit des Übertragungsausgangs |
maximal ± 0,3 % des Endwerts |
| Genauigkeit des Fernsollwerteingangs |
± 0,2 % des Endwerts, maximal ± 1 Digit |
| Nettogewicht |
0,13 kg |
| Versandgewicht (berechnet) |
2,0 kg |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Beim Austausch älterer Regler, beispielsweise der Omron-E5CN-Serie, müssen die Einbautiefen überprüft werden. Die E5CC-Serie verfügt hinter der Schalttafel über ein flaches 60-mm-Gehäuse, das deutlich kleiner ist als frühere Ausführungen. Programmparameter können nahtlos mit der CX-Thermo-Software migriert werden, sodass keine manuelle Codeübertragung erforderlich ist.
Typische Anwendungsfehler und technische Hinweise
Aufgrund der schnellen Abtastrate von 50 ms können PID-Konfigurationen mit hoher Verstärkung Schwingungen zeigen, wenn zwischen dem Heizelement und der Sensorsonde eine thermische Verzögerung besteht. Führen Sie die automatische Abstimmung bei normalen Betriebstemperaturen des Systems durch, statt den Prozess im Kaltstart zu starten, um das Risiko eines Integral-Windups zu minimieren.
Tipps zur Inbetriebnahme und Verdrahtung
Thermoelement-Verlängerungsleitungen müssen vollständig getrennt von Hochspannungs-Wechselstromleitungen verlegt werden, um elektromagnetische Störungen zu vermeiden. Stellen Sie sicher, dass die Schrauben der hinteren Klemmen exakt mit dem vom Hersteller vorgegebenen Drehmoment angezogen werden, damit sichere Kontaktstellen gewährleistet sind, da lose Verbindungen zu Messfehlern bei der Kaltstellenkompensation führen.
Installationsrichtlinien
WICHTIGER SICHERHEITSHINWEIS
Trennen Sie vor Beginn der Hardwareinstallation alle Stromquellen, die den Schaltschrank versorgen, und sichern Sie sie gegen Wiedereinschalten. Stellen Sie sicher, dass das System vollständig entladen ist und keine kapazitive Spannung mehr anliegt, um Stromschläge zu verhindern. Überprüfen Sie vor dem Befestigen der Reglerhalterungen die Abmessungen des Einbauraums und der Schalttafelausschnitte.
1
Führen Sie das Reglergehäuse von der Vorderseite durch den standardmäßigen DIN-Schalttafelausschnitt.
2
Schieben Sie die Montagehalterung von der Rückseite der Schalttafel entlang des Gehäuses, bis sie fest an der Innenwand der Schalttafel einrastet.
3
Schließen Sie die Feldstrom- und Sensorleitungen an die hinteren Klemmen an, verwenden Sie dabei isolierte Crimpkabelschuhe und achten Sie auf eine saubere Trennung der Leitungen.
