Beschreibung

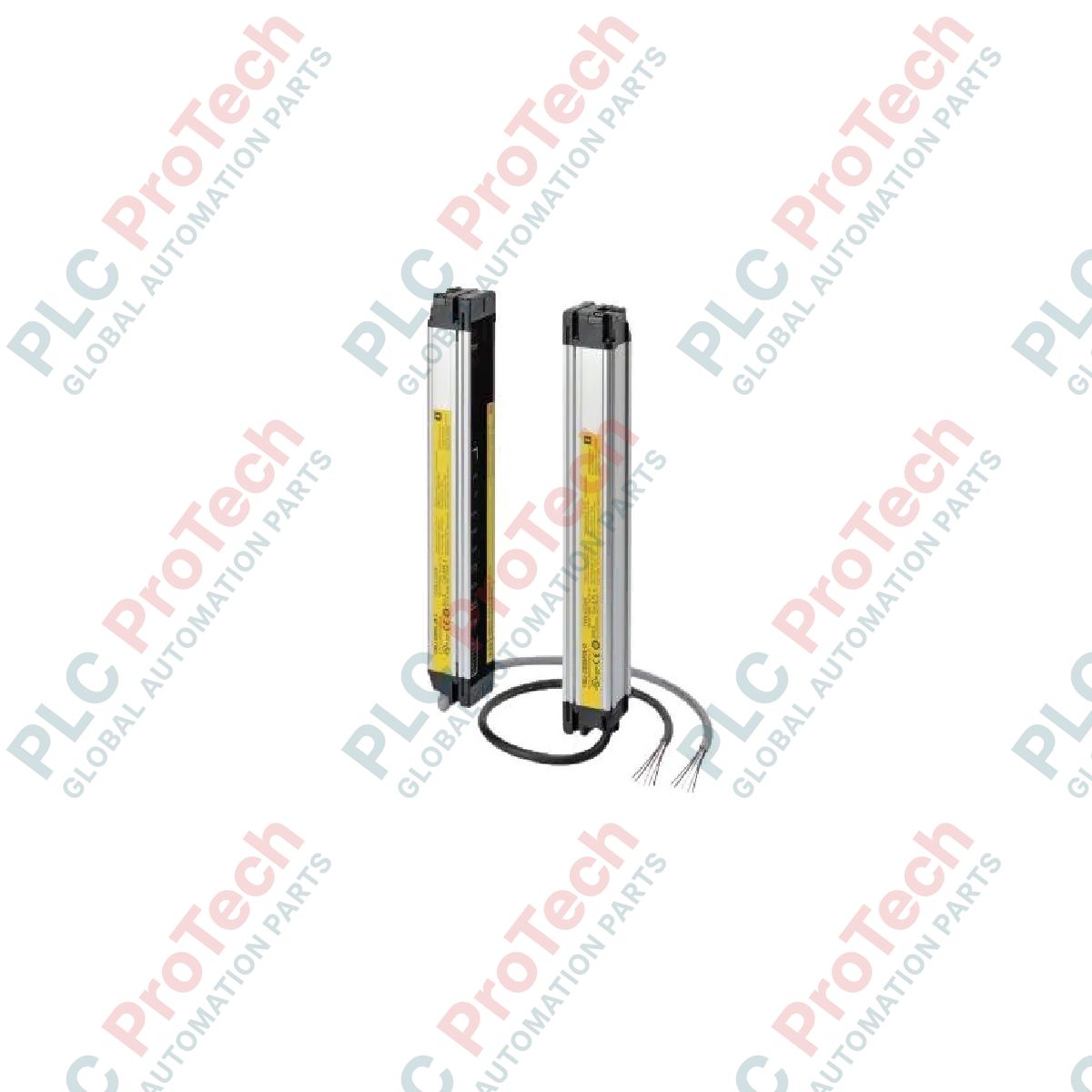

Zum Schutz von Händen und Armen in automatisierten Fertigungszellen dient der Omron F3SJ-E0225P25 als Sicherheitslichtgitter Typ 4, das für eine unkomplizierte Integration in Sicherheitssysteme ausgelegt ist. Diese optische Barriere wird mit einer 24-VDC-SELV/PELV-Stromversorgung betrieben, bietet eine Schutzhöhe von 225 mm und verfügt über 10 Lichtstrahlen mit einem Strahlabstand von 20 mm, sodass Objekte mit einem Durchmesser von nur 25 mm erkannt werden können. Das schlanke Design vereinfacht Verdrahtung und Ausrichtung und eignet sich daher hervorragend für beengte und gefährliche industrielle Arbeitsbereiche, in denen eine zuverlässige Überwachung mit Lichtgittern erforderlich ist.
Merkmale
-
Sicherheitsbewertung Typ 4: Entwickelt und zertifiziert zur Erfüllung strenger internationaler Sicherheitsstandards für Maschinen.
-
Erkennungsvermögen von 25 mm: Optimierte Auflösung speziell für die Erkennung von Händen und Armen.
-
PNP-Ausgänge: Zwei PNP-Sicherheits-Halbleiterausgänge mit Kurzschluss- und Verpolungsschutz.
-
Robustes Gehäuse: Schutzart IP65 zum Schutz vor Staubeintritt und Niederdruck-Wasserstrahlen.
-
Infraroterkennung: Verwendet eine Infrarot-LED-Lichtquelle mit einer Wellenlänge von 870 nm.
Anwendungen
- Robotermontagearbeitsplätze und Pick-and-Place-Systeme.
- Materialhandhabungssysteme, Palettierer und Förderbandsortieranlagen.
- Stanz-, Umform- und Verpackungsmaschinen für die Leichtindustrie.
Technische Daten
| Parameter |
Spezifikation |
| Hersteller |
Omron |
| Modellnummer |
F3SJ-E0225P25 |
| Serie |
F3SJ-E (Easy-Typ) |
| Sensortyp |
Sicherheitslichtgitter Typ 4 |
| Schutzhöhe |
225 mm |
| Anzahl der Strahlen |
10 |
| Strahlabstand |
20 mm |
| Erkennungsvermögen |
25 mm Durchmesser (Handschutz) |
| Betriebsbereich |
0,2 bis 7,0 m |
| Versorgungsspannung |
24 VDC +/-20 % (SELV/PELV, Restwelligkeit Spitze-Spitze max. 10 %) |
| Ausgangstyp |
PNP-Sicherheitsausgänge (2x) |
| Stromaufnahme (Sender) |
Maximal 41 mA |
| Stromaufnahme (Empfänger) |
Maximal 42 mA |
| Lichtquelle |
Infrarot-LED (Wellenlänge 870 nm) |
| Schutzart |
IP65 (IEC 60529) |
| Nettogewicht |
1,1 kg |
| Versandgewicht |
2,0 kg |
Empirische Erkenntnisse aus der Entwicklung
Alternative Modelle & Kompatibilität
Die Serie F3SJ-E (Easy) ist für einfache EIN/AUS-Sicherheitsausgangsfunktionen konfiguriert. Anders als die fortschrittliche Serie F3SJ-A oder die konfigurierbare Serie F3SJ-B unterstützt der F3SJ-E0225P25 keine Zusatzprogrammierung, Muting-Module oder Reihenschaltung (Kaskadierung). Wenn Ihre Anwendung Ausblendung oder die Kaskadierung mehrerer Lichtvorhänge erfordert, müssen Sie auf die entsprechenden Modelle F3SJ-B oder F3SJ-A aufrüsten.
Anwendungsfehler und technische Hinweise
Stellen Sie beim Positionieren des Lichtvorhangs sicher, dass reflektierende Oberflächen, beispielsweise hochglanzpolierte Edelstahlplatten oder glänzende Aluminiumschutzvorrichtungen, außerhalb des Reflexionsgrenzbereichs liegen. Stark reflektierende Oberflächen können den Infrarotstrahl um ein Hindernis herum ablenken, sodass der Empfänger einen Eindringversuch nicht erkennt und die Integrität des Sicherheitssystems beeinträchtigt wird.
Tipps zur Inbetriebnahme und Ausrichtung
Der F3SJ-E verfügt auf der Vorderseite von Sender und Empfänger über integrierte LED-Ausrichtungsanzeigen. Wenn die Ausrichtung während der Inbetriebnahme nicht optimal ist, blinken die Statusanzeigen rot oder gelb. Justieren Sie die Montagehalterungen, bis die grüne Ausrichtungsanzeige dauerhaft leuchtet, und bestätigen Sie so die Optimierung des optischen Pfads, bevor Sie die Montagehardware endgültig befestigen.
Installationsrichtlinien
KRITISCHE WARNUNG
Trennen und sperren Sie alle primären und sekundären Energiequellen, bevor Sie den Sicherheits-Lichtvorhang handhaben, montieren oder verdrahten. Überprüfen Sie, dass in den zugehörigen Maschinensteuerkreisen keine elektrischen Restladungen vorhanden sind. Die Nichtbeachtung industrieller Verfahren zur Spannungsfreischaltung kann zu schweren Verletzungen oder Schäden an der Ausrüstung führen.
1
Positionieren Sie Sender und Empfänger auf identischer Höhe an stabilen, vibrationsfesten Montagekonstruktionen und stellen Sie sicher, dass die Optiken direkt aufeinander ausgerichtet sind.
2
Verdrahten Sie Sender und Empfänger mit hochwertigen geschirmten Kabeln. Erden Sie die Abschirmung am Schaltschrank, um elektromagnetische Störungen (EMI) zu minimieren.
3
Verbinden Sie die beiden PNP-Ausgänge direkt mit einem Sicherheitsrelais-Modul oder einer sicherheitsbewerteten SPS-Eingangskarte. Verdrahten Sie Sicherheitsausgänge nicht mit Standard-SPS ohne Sicherheitsfunktion.
4
Schalten Sie das System ein, überprüfen Sie die Strahlausrichtung mithilfe der integrierten LEDs und führen Sie vor Produktionsbeginn über alle 10 Strahlen einen vollständigen Unterbrechungstest mit einem Testkörper durch.
