Beschreibung

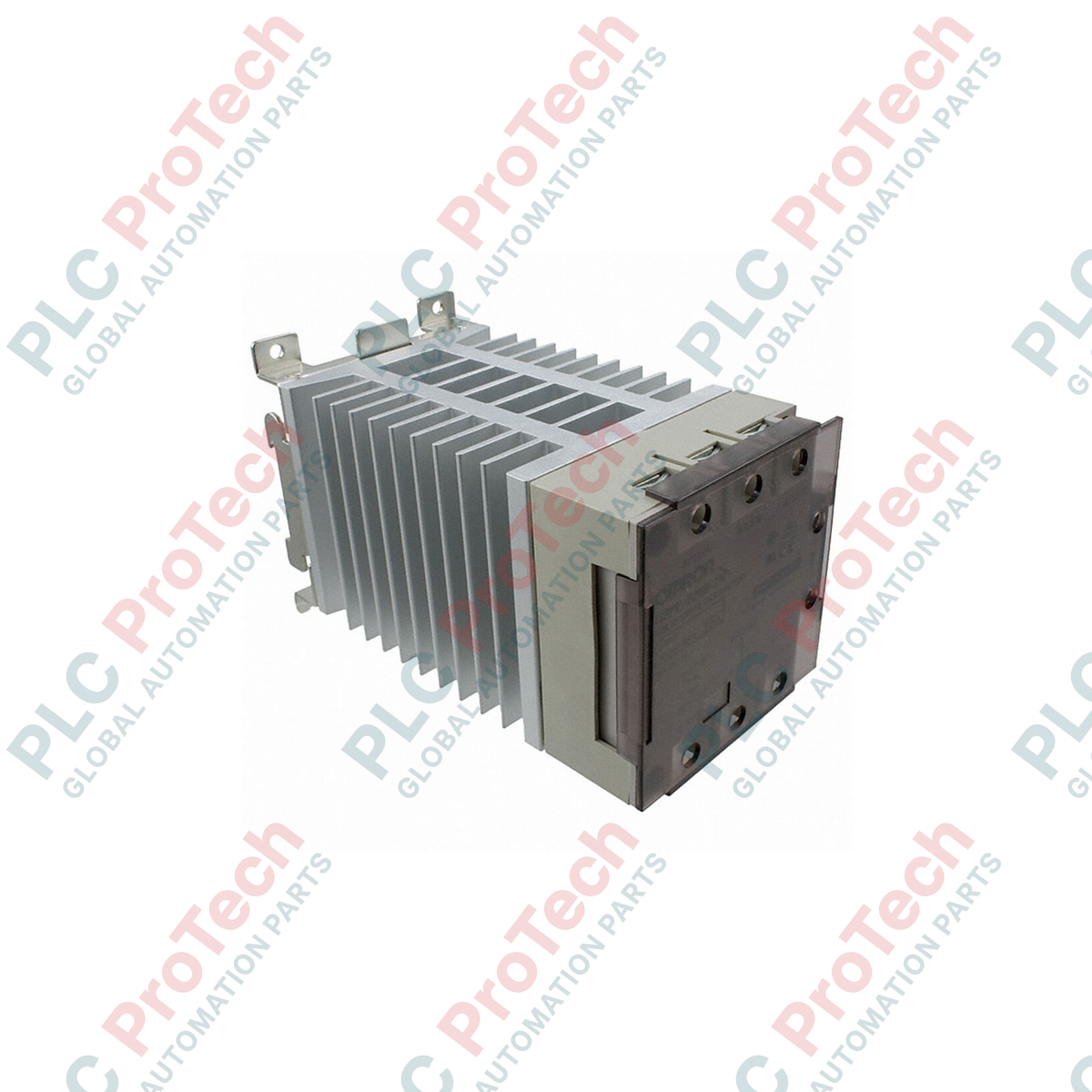

Der Omron G3PE-245B-3N ermöglicht eine präzise, rauscharme Temperaturregelung in anspruchsvollen industriellen Umgebungen und dient als robustes dreiphasiges Halbleiterschütz für das häufige Schalten von Heizungen. Das Gerät verfügt über einen integrierten Kühlkörper und eine fortschrittliche Phototriac-Isolation, die eine sichere galvanische Trennung zwischen der Steuerlogik und den Hochleistungs-Lastkreisen gewährleistet. Die integrierte Nullspannungsschaltfunktion unterdrückt elektromagnetische Störungen, indem sie die Lastaktivierung mit den Nulldurchgängen der Wechselspannung synchronisiert, wodurch das Gerät besonders für störungsempfindliche Automatisierungsumgebungen geeignet ist.
Merkmale
-
Dreiphasensteuerung: Ausgestattet mit 3 geschalteten Polen (3-polige Ausführung) zur umfassenden Lasttrennung.
-
Nullspannungsschaltung: Minimiert elektrische Störungen und Stoßströme beim Einschalten.
-
Zuverlässige Isolation: Der leistungsfähige Phototriac-Koppler schützt SPS-/Controller-Ausgänge vor transienten Vorgängen auf der Lastseite.
-
Hohe mechanische Beständigkeit: Die Halbleiterkonstruktion verhindert mechanischen Verschleiß und verlängert die Betriebslebensdauer im Vergleich zu herkömmlichen elektromagnetischen Schützen erheblich.
-
Praktische Klemmenanordnung: Robuste Schraubklemmen unterstützen sichere Ringkabelschuh- und Gabelkabelschuh-Crimpverbindungen.
Anwendungen
- Beheizung von Zylindern in Kunststoffspritzguss- und Extrusionsanlagen
- Industrielle Reflow-Öfen und industrielle Trocknungssysteme
- Steuerungen für Thermokammern in der Halbleiterfertigung
- Schrumpftunnel und Siegelbalken für Verpackungsmaschinen
Technische Daten
| Hersteller |
Omron |
| Modellnummer |
G3PE-245B-3N |
| Gerätetyp |
Dreiphasen-Halbleiterrelais (Heizungssteuerung) |
| Anzahl der Pole |
3-phasig, 3-polig |
| Nennsteuerspannung |
12 bis 24 VDC |
| Betriebsspannungsbereich |
9,6 bis 30 VDC |
| Eingangsstrom |
Maximal 10 mA (bei 24 VDC) |
| Anzugsspannung |
Maximal 9,6 VDC |
| Abfallspannung |
Mindestens 1 VDC |
| Nennlastspannung |
100 bis 240 VAC (50/60 Hz) |
| Lastspannungsbereich |
75 bis 264 VAC (50/60 Hz) |
| Laststrom |
45 A (bei 40 °C) |
| Mindestlaststrom |
0,5 A |
| Einschaltstromfestigkeit |
440 A (60 Hz, 1 Zyklus) |
| Zulässiger I²t-Wert |
1260 A2s |
| Zulässige Lastkapazität |
15,5 kW (bei 200 VAC) |
| Isolationsmethode |
Phototriac |
| Nullspannungsschaltfunktion |
Ausgestattet |
| Klemmenausführung |
Schraubklemme |
| Versandgewicht (berechnet) |
3,0 kg |
Anschlüsse und Schnittstellen
| Klemmenbezeichnung |
Klemmenklasse |
Beschreibung / Funktion |
| A1 (+) / A2 (-) |
Eingangsklemme |
Eingang der Gleichspannungs-Steuerspannung (12- bis 24-VDC-Triggersignal) |
| L1 / L2 / L3 |
Lasteingang |
Eingangsanschlüsse für die 3-phasige Wechselstromversorgung (100 bis 240 VAC) |
| T1 / T2 / T3 |
Lastausgang |
3-phasiger Wechselstromanschluss direkt an die Heizelemente |
Erfahrungsbasierte technische Erkenntnisse
Alternative Modelle und Kompatibilität
Das Suffix „3N“ bezeichnet einen 3-phasigen Controller mit 3 Elementen, der alle drei einzelnen Phasen schaltet. Wenn Sie ältere 2-Element-Modelle ersetzen, beispielsweise den G3PE-245B-3, der nur zwei Phasen schaltet und die dritte direkt durchleitet, überprüfen Sie die Schaltpläne des Schaltschranks. Die 3-Element-Version bietet eine bessere galvanische Trennung und erfüllt strengere Sicherheitsvorschriften, die verlangen, dass alle Phasenleitungen während der Ausschaltzyklen unterbrochen werden.
Anwendungsfehler und technische Hinweise
Halbleiterrelais erzeugen etwa 1,5 Watt Wärme pro Ampere Laststrom. Bei der Installation dieses 45-A-Geräts in vollständig geschlossenen Schaltschränken müssen Sie die gesamte thermische Belastung berechnen und eine ausreichende Luftzirkulation oder Zwangskühlung sicherstellen. Die Umgebungstemperatur im Schaltschrank darf 40 °C nicht überschreiten, damit die volle Nennleistung von 45 A ohne Derating erhalten bleibt.
Tipps zur Inbetriebnahme und Verdrahtung
Um lokale Überhitzung und Klemmenausfälle bei hohen Lastströmen zu verhindern, verwenden Sie für die Hauptlastleitungen (L1/L2/L3 und T1/T2/T3) geschlossene Ringkabelschuhe zum Crimpen. Stellen Sie sicher, dass alle Lastklemmen mit einem Drehmoment zwischen 1,47 und 2,45 N-m angezogen werden. Überprüfen Sie das Anzugsdrehmoment regelmäßig im Rahmen der routinemäßigen Wartungszyklen der Anlage.
Installationsrichtlinien
KRITISCHE WARNUNG: An den Klemmen des Hauptstromkreises liegen gefährliche Spannungen an. Trennen Sie alle vorgeschalteten primären Stromversorgungen, und sichern Sie sie gegen Wiedereinschalten, bevor Sie Installations-, Wartungs- oder Verdrahtungsarbeiten an diesem Gerät durchführen. Überprüfen Sie die Restspannung an allen Klemmen mit einem geeigneten Digitalmultimeter der entsprechenden Nennklasse.
1
Montieren Sie das Gerät vertikal auf einer standardmäßigen 35-mm-DIN-Schiene oder direkt an einer metallischen Rückwand mithilfe der integrierten Befestigungsbohrungen. Stellen Sie sicher, dass die integrierten Kühlrippen vertikal ausgerichtet sind, um eine optimale natürliche Konvektionsströmung zu ermöglichen.
2
Verdrahten Sie die 12- bis 24-VDC-Steuerleitung von Ihrer SPS, Ihrem Temperaturregler oder Ihrem Sicherheitslogiksystem mit den Klemmen A1 (+) und A2 (-).
3
Verbinden Sie die Adern der eingehenden 3-phasigen Netzversorgung mit den mit L1, L2 und L3 gekennzeichneten Eingangsklemmen. Verwenden Sie dafür für hohe Temperaturen geeignete Industrieleitungen.
4
Führen Sie die Lastausgangsklemmen T1, T2 und T3 zu den Klemmen des Heizelements. Überprüfen Sie sorgfältig, dass alle Phasenpfade entsprechend der Dreieck- oder Sternverdrahtung des Heizers korrekt konfiguriert sind.
