Hersteller: Omron
Produkt-Nr.: H7CX-R11-N
Herkunftsland:Japan
Produkttyp: Digitale Drehzahlmesser
Zahlung: T/T, Western Union
Gewicht: 2000g
Abmessungen: 10,0 cm × 6,0 cm × 6,0 cm
Versandhafen: Xiamen
Garantie: 12 Monate

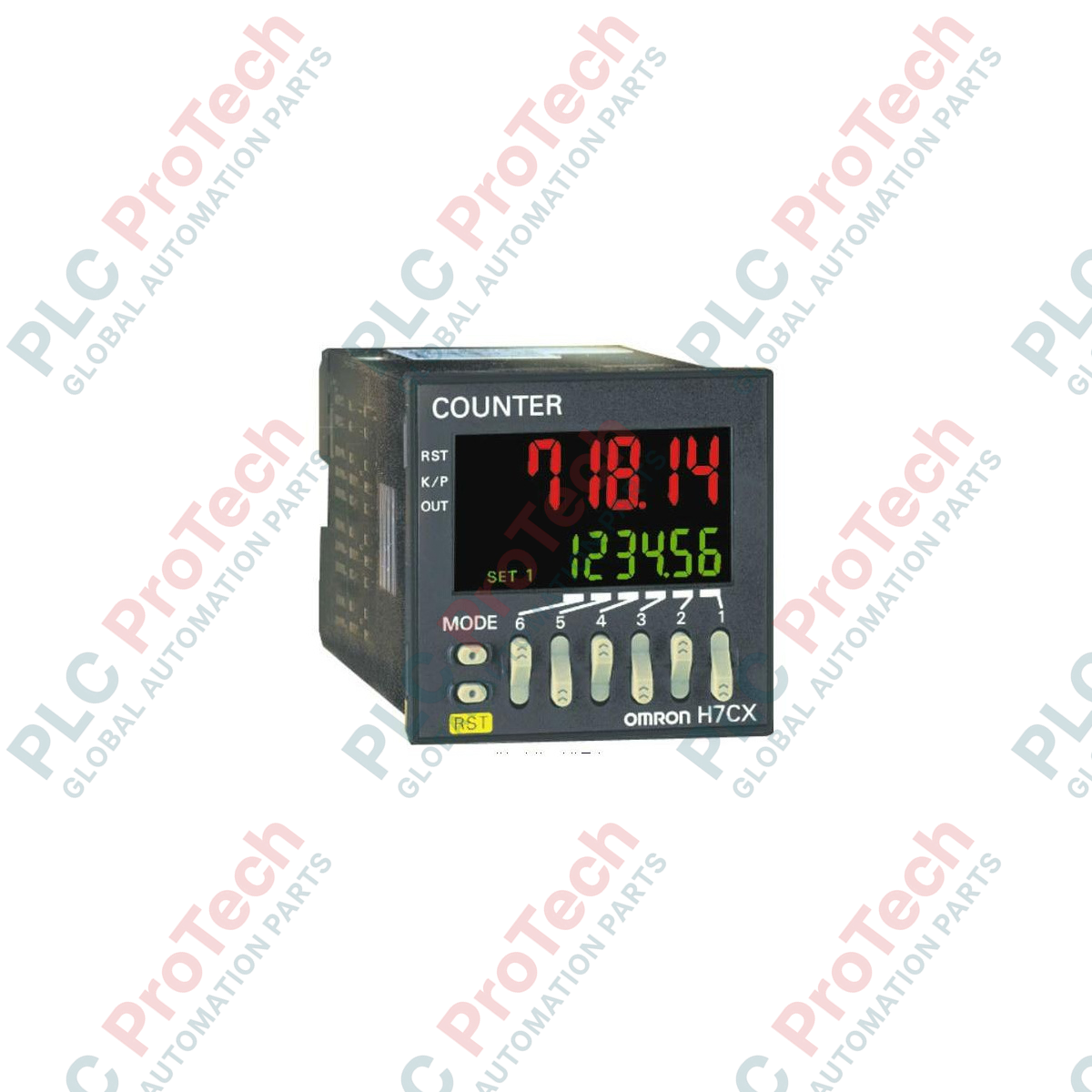

Der Omron H7CX-R11-N wurde für die hochpräzise Überwachung von Drehzahl und Durchflussrate entwickelt und dient als hochgradig konfigurierbarer, 6-stelliger digitaler Drehzahlmesser in industriellen Automatisierungsanwendungen. Das fronttafelmontierte Gerät im Format DIN 48 x 48 mm liefert dank seines programmierbaren, zweifarbigen, negativ transmissiven LCD-Displays klare Echtzeitdaten. Das vielseitig einsetzbare System lässt sich nahtlos mit Näherungssensoren, Drehgebern und fotoelektrischen Schaltern verbinden und eignet sich dadurch zuverlässig zur Überwachung komplexer mechanischer Drehzahlen. Die integrierte 11-polige Sockelkonfiguration ermöglicht eine schnelle Rückwandmontage und einen einfachen Austausch vor Ort, ohne die Verdrahtung im Schaltschrank zu beeinträchtigen.
| Spezifikationsparameter | Wert / Details |
|---|---|
| Hersteller | Omron Industrial Automation |
| Modellnummer | H7CX-R11-N |
| Produkttyp | Multifunktionszähler/Drehzahlmesser (Drehzahlmessmodus) |
| Versorgungsspannung | 100 bis 240 VAC bei 50/60 Hz |
| Anzeigestellen | 6 Stellen (Bereich: -99999 bis 999999) |
| Externe Anschlüsse | 11-poliger Sockel |
| Ausgangstypen | SPDT-Kontakt (250 VAC / 30 VDC, 3 A ohmsche Last) und NPN-Open-Collector (max. 30 VDC, 100 mA) |
| Max. Eingangsfrequenz | 30 Hz oder 10 kHz (per Softwareparameter wählbar) |
| Externe Stromversorgung | 12 VDC (±10 %), 100 mA |
| Betriebstemperatur | -10 bis 55 °C (keine Vereisung oder Kondensation) |
| Montageart | Tafelausschnitt (45 x 45 mm) oder Oberflächen-/DIN-Schienenmontage mit optionalem Sockel |
| Versandgewicht (berechnet) | 0,35 kg |
| Abmessungen der Verpackung (berechnet) | 10,0 cm x 6,0 cm x 6,0 cm |
| Klemmen-/Stiftnummer | Signalzuordnung | Elektrische Spezifikationen |
|---|---|---|
| Stift 1 | Gemeinsamer Signaleingang (COM) | 0-VDC-Referenz für Sensoreingänge |
| Stift 2 | AC-Stromversorgung (L1) | 100- bis 240-VAC-Eingang, 50/60 Hz |
| Stift 3 | Hilfsstromversorgung für Sensoren | 12-VDC-Ausgang, maximal 100 mA |
| Stift 4 | Eingang CP1 (Zählimpuls 1) | Drehzahlmesskanal A |
| Stift 5 | Eingang CP2 / Gate-Eingang (Zählimpuls 2) | Phasenmesskanal B oder Sperrfunktion |
| Pin 6 | Rücksetzeingang | Digitale Rücksetzschleife (potentialfreier Kontakt oder Halbleiter) |
| Pin 7 | AC-Stromversorgung (L2/N) | Neutralleiter für 100 bis 240 VAC, 50/60 Hz |
| Pin 8 | Kontakt COM des Steuerausgangs | Gemeinsame Klemme für mechanisches Relais |
| Pin 9 | Kontakt NC des Steuerausgangs | Öffnerklemme des Relais |
| Pin 10 | Kontakt NO des Steuerausgangs | Schließerklemme des Relais |
| Pin 11 | Transistorausgang (Kollektor) | NPN-Open-Collector-Ausgang, maximal 30 VDC |
Die aktualisierte Kennzeichnung mit dem Suffix "N" steht für die aktuelle Produktrevision von Omron und ersetzt die älteren H7CX-Einheiten. Sie verfügt über eine optimierte Gehäusetiefe und neu gestaltete Menüstrukturen. Standardmäßige 11-polige Sockel wie der Omron P2CF-11 (für die Montage an der Vorderseite) und der P3GA-11 (für die Montage auf der Rückseite bzw. im Unterpanel) sind vollständig mit dieser Einheit kompatibel. Daher sind beim Umstieg von Geräten der älteren H7CX-Serie keine Änderungen an der physischen Infrastruktur erforderlich.
Beim Einsatz des Geräts als Hochgeschwindigkeits-Drehzahlmesser muss der Parameter für die Auswahl der Eingangsgeschwindigkeit überprüft werden. Wenn mechanische Schalter oder Relais als Eingangssensoren verwendet werden, muss die Systemgeschwindigkeit auf 30 Hz eingestellt werden. Eine Einstellung auf 10 kHz kann aufgrund von Kontaktprellen zu extremen Messfehlern führen, da der Hochgeschwindigkeits-Mikroprozessor dieses als gültige Impulse erkennt. Trennen Sie Steuerkabel stets von Motorstromphasen, um Signalverzerrungen zu vermeiden.
Um eine hohe Störfestigkeit zu gewährleisten, verlegen Sie standardmäßige NPN/PNP-Sensorsignalleitungen in geerdeten Metallrohren. Wenn Sie Dreidraht-Näherungssensoren verwenden, konfigurieren Sie den internen Logikparameter über die Systemmenüs passend zu Ihrer Sensorkonfiguration. Pin 3 liefert 12 VDC; stellen Sie sicher, dass die Gesamtstromaufnahme der angeschlossenen Sensoren 100 mA nicht überschreitet, da andernfalls der interne Überlastschutz ausgelöst wird und die Messung des Geräts ausfällt.
Trennen Sie vor Arbeiten an den Klemmen oder dem Einstecken der 11-poligen Einheit in ihre Buchse alle AC-Stromquellen, die den Schaltschrank versorgen, und schalten Sie sie spannungsfrei. Eine unsichere Trennung dieser Stromkreise kann zu schweren Stromschlägen, Bauteilausfällen oder zur dauerhaften Zerstörung der internen Halbleiterkomponenten führen.
Stellen Sie sicher, dass auf einer sauberen, frei von Metallstaub befindlichen Schalttafeloberfläche ein standardisierter Schalttafelausschnitt von 45 x 45 mm (1/16 DIN) vorbereitet ist.
Verdrahten Sie die 11-polige Anschlussbuchse (z. B. P2CF-11) gemäß dem Anschlussstift-Diagramm sicher und ziehen Sie die Schraubklemmen mit einem maximalen Drehmoment von 0.5 N-m fest.
Führen Sie das Hauptgehäuse von vorne in den Schalttafelausschnitt ein und befestigen Sie es anschließend von hinten mit dem Y92F-30-Adapter.
Schalten Sie die Stromversorgung ein und durchlaufen Sie die grundlegenden Programmiermodi, um Parameter für die Eingangsgeschwindigkeit, Ausgangsreaktionszeiten und Grenzwerte der Zielskalierung festzulegen, bevor Sie die Feldmaschinen einschalten.
