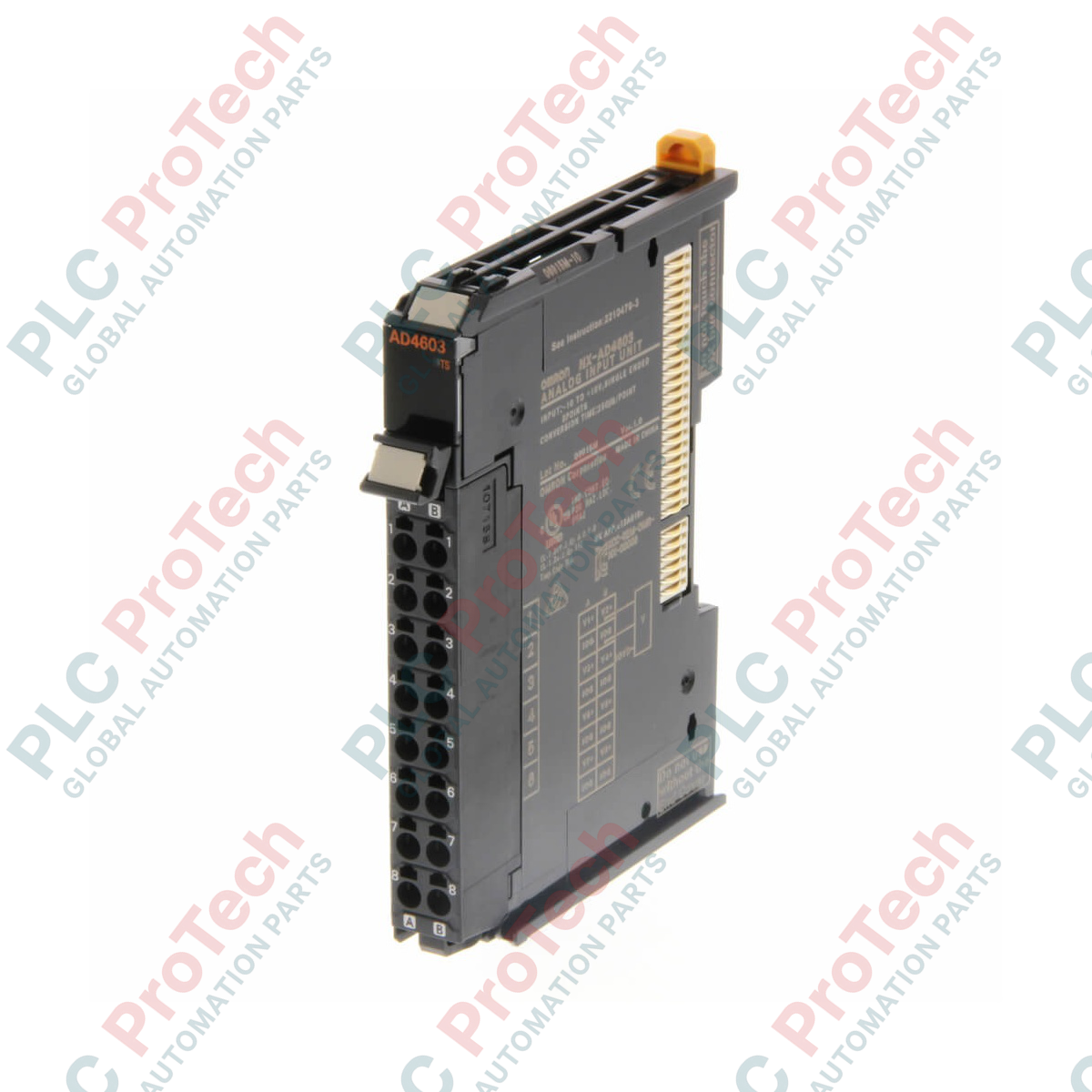

Omron NX-AD4603 8-Kanal-Spannungs-Analog-Eingangseinheit der NX-Serie

Beschreibung

Der Omron NX-AD4603 wurde für die hochdichte Datenerfassung innerhalb der Sysmac-Automatisierungsplattform entwickelt und bietet eine schnelle Überwachung analoger Spannungen mit gemeinsamem Bezugspotenzial über acht unabhängige Kanäle. Dieses hochauflösende Modul lässt sich in das E/A-System der Omron NX-Serie integrieren und ermöglicht eine nahtlose Kommunikation mit Sysmac-NJ/NX-Steuerungen oder Industriekopplern. Durch die Umwandlung physischer Analogeingänge in präzise digitale Werte unter einer Architektur mit Freilauf-Aktualisierung gewährleistet der Omron NX-AD4603 eine zuverlässige Prozessverfolgung in komplexen industriellen Fertigungsumgebungen.

Merkmale

• Platzsparende Anordnung mit 8 Punkten: Beherbergt acht Eingänge mit gemeinsamem Bezugspotenzial auf einer kompakten Breite von 12 mm und optimiert so den Platz im Schaltschrank.
• Standardmäßiger industrieller Spannungsbereich: Akzeptiert Eingänge von -10 V bis +10 VDC und unterstützt standardmäßige Druck-, Temperatur- und Durchflussaufnehmer.
• Hohe Umwandlungspräzision: Bietet eine Auflösung von 1/8000 des Vollbereichs und ordnet analoge Eingänge einer dezimalen digitalen Skala von -4000 bis 4000 zu.
• Kontinuierliche Freilauf-Aktualisierung: Bietet konstante, asynchrone Aktualisierungszyklen für Anwendungen, bei denen eine Synchronisierung mit dem Zyklus der Master-SPS nicht zwingend erforderlich ist.
• Robuster Eingangsschutz: Integrierte Schutzvorrichtungen unterstützen eine absolute maximale Nennspannung von +/-15 V, um Schäden durch transiente Spannungsspitzen zu verhindern.

Anwendungen

• Maschinentelemetrie mit mehreren Sensoren: Integriert Arrays aus Weg-, Druck- und Füllstandssensoren direkt in das primäre Steuerungsnetzwerk.
• Fabrikautomation und Montage: Überwacht analoge Rückmeldungen von Werkzeugaktuatoren und automatisierten Spannsystemen.
• Kontinuierliche Prozessüberwachung: Erfasst hochfrequente elektrische Rückmeldungen in Verpackungs- und Materialhandhabungsmaschinen.

Technische Daten

Alternative Modelle und Kompatibilität

Der Omron NX-AD4603 ist vollständig mit allen EtherCAT-Kopplereinheiten der NX-Serie (z. B. NX-ECC201/ECC202) sowie mit EtherNet/IP-Kopplereinheiten kompatibel. Er kann auch direkt rechts neben einer NX1P2-CPU montiert werden. Beachten Sie, dass für die vollständige Hardwarekonfiguration und Kalibrierung Sysmac Studio Version 1.10 oder höher erforderlich ist. Wenn Differenzspannungseingänge zur Isolierung elektrischer Signale zwischen weit voneinander entfernten Feldsensoren erforderlich sind, ziehen Sie den 2-Punkt-Differenzeingang NX-AD2603 oder den 4-Punkt-Differenzeingang NX-AD3603 in Betracht.

Anwendungsfehler und technische Hinweise

Da dieses Modul über ein massebezogenes Eingangskonzept verfügt, teilen sich alle acht Kanäle einen gemeinsamen internen Masseanschluss. Wenn sich Ihre Feldtransmitter auf deutlich unterschiedlichen Massepotenzialen befinden, kann diese gemeinsame Referenz Erdschleifenrauschen verursachen, wodurch die Messgenauigkeit beeinträchtigt wird oder Drift entsteht. Wenn die Sensormassen in einem System nicht auf dasselbe Potenzial gebracht werden können, installieren Sie externe Signaltrenner oder wechseln Sie zu isolierten Differenzeingangsmodulen.

Tipps für Inbetriebnahme und Verdrahtung

Um zu verhindern, dass elektromagnetische Störungen (EMI) niederpegelige Analogsignale verfälschen, verlegen Sie die Eingangsverdrahtung stets entfernt von Hochspannungs-Motorkabeln und Ausgangsleitungen von Frequenzumrichtern (VFDs). Verwenden Sie für alle Analogeingänge geschirmte Twisted-Pair-Kabel und erden Sie die Abschirmfolie an einem einzigen, stabilen Erdungspunkt in der Nähe des SPS-Gehäuses. Stellen Sie sicher, dass die Sensorspannung den absoluten Grenzwert von +/-15 V nicht überschreitet, da eine anhaltende Überspannung den internen ADC-Multiplexer beeinträchtigt.
