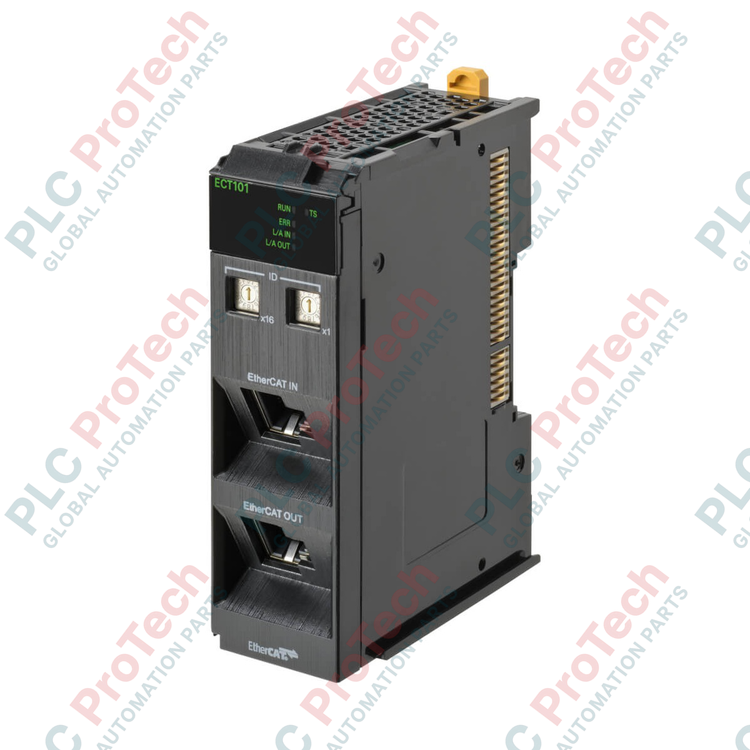

Omron NX-ECT101 NX-Serie EtherCAT-Slave-Einheit

Beschreibung

Der NX-ECT101 wurde für die Integration von Sysmac-Steuerungen in externe EtherCAT-Netzwerke entwickelt und dient innerhalb der NX-Serie von Omron als Hochgeschwindigkeits-Kommunikationsgateway. Diese EtherCAT-Slave-Einheit ermöglicht einen nahtlosen, deterministischen Datenaustausch zwischen voneinander getrennten Maschinen-Subsystemen und übergeordneten Netzwerken und eignet sich damit für komplexe Produktionsumgebungen mit hoher Störfestigkeit. Als unabhängiger Slave-Knoten im übergeordneten Netzwerk und zugleich als Teilnehmer am lokalen NX-Bus überbrückt sie die Lücke zwischen dezentralen Systemstrukturen.

Dieses für die Schaltschrankmontage konzipierte Modul verfügt über eine robuste Hardwarearchitektur mit einem dedizierten Impulstransformator, der die Kommunikationsschnittstellen vom internen NX-Bus galvanisch trennt. Dieser Schutzmechanismus bewahrt die empfindliche Steuerungslogik vor Masseschleifen und elektrischen Störungen, wie sie in industriellen Installationen häufig auftreten.

Funktionen

• Ermöglicht eine schnelle, deterministische Kommunikation unter Verwendung des standardmäßigen EtherCAT-Protokolls in einer dedizierten Slave-Konfiguration.
• Unterstützt die den IEEE-802.3-Normen entsprechende physikalische Schicht 100BASE-TX.
• Erreicht mithilfe der Basisbandmodulation Datenübertragungsraten von bis zu 100 Mbit/s.
• Verwendet die Aktualisierungsmethode „Free-Run“ für eine entkoppelte, asynchrone E/A-Synchronisierung über mehrere Netzwerksegmente hinweg.
• Bietet eine robuste galvanische Trennung durch einen integrierten Impulstransformator zwischen dem primären Kommunikationsanschluss und dem internen NX-Bus.
• Optimiert für die Schaltschrankmontage mit einer erforderlichen dedizierten Erdungsverbindung von höchstens 100 Ohm.

Anwendungen

• Koordination von Stromerzeugungsanlagen und Umspannwerkssystemen.
• Automatisierungsnetzwerke für Verpackung, Montage und Materialhandhabung.
• Dezentrale Maschinensynchronisierung in Automobilmontagelinien.
• Koordination mehrachsiger Bewegungssteuerungen über getrennte Fertigungszellen hinweg.

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Montieren Sie die Einheit sicher in einem geschlossenen Schaltschrank, um sie vor Partikelverunreinigungen und äußeren mechanischen Belastungen zu schützen.
• Stellen Sie eine zuverlässige Erdung der Schaltschrankstruktur sicher und richten Sie einen eigenen Erdungspunkt mit einem Widerstand von höchstens 100 Ohm ein.
• Halten Sie rund um die NX-Bus-Baugruppe ausreichend Abstand ein, um die natürliche Konvektionskühlung zu ermöglichen und einen Wärmestau zu verhindern.
• Verwenden Sie geschirmte Twisted-Pair-Ethernetkabel (STP) der Kategorie 5e oder höher, um elektromagnetische Störungen (EMI) in den Kommunikationsverbindungen zu minimieren.
