Omron NX-TS2202 Temperatur-Eingangseinheit der NX-Serie

Beschreibung

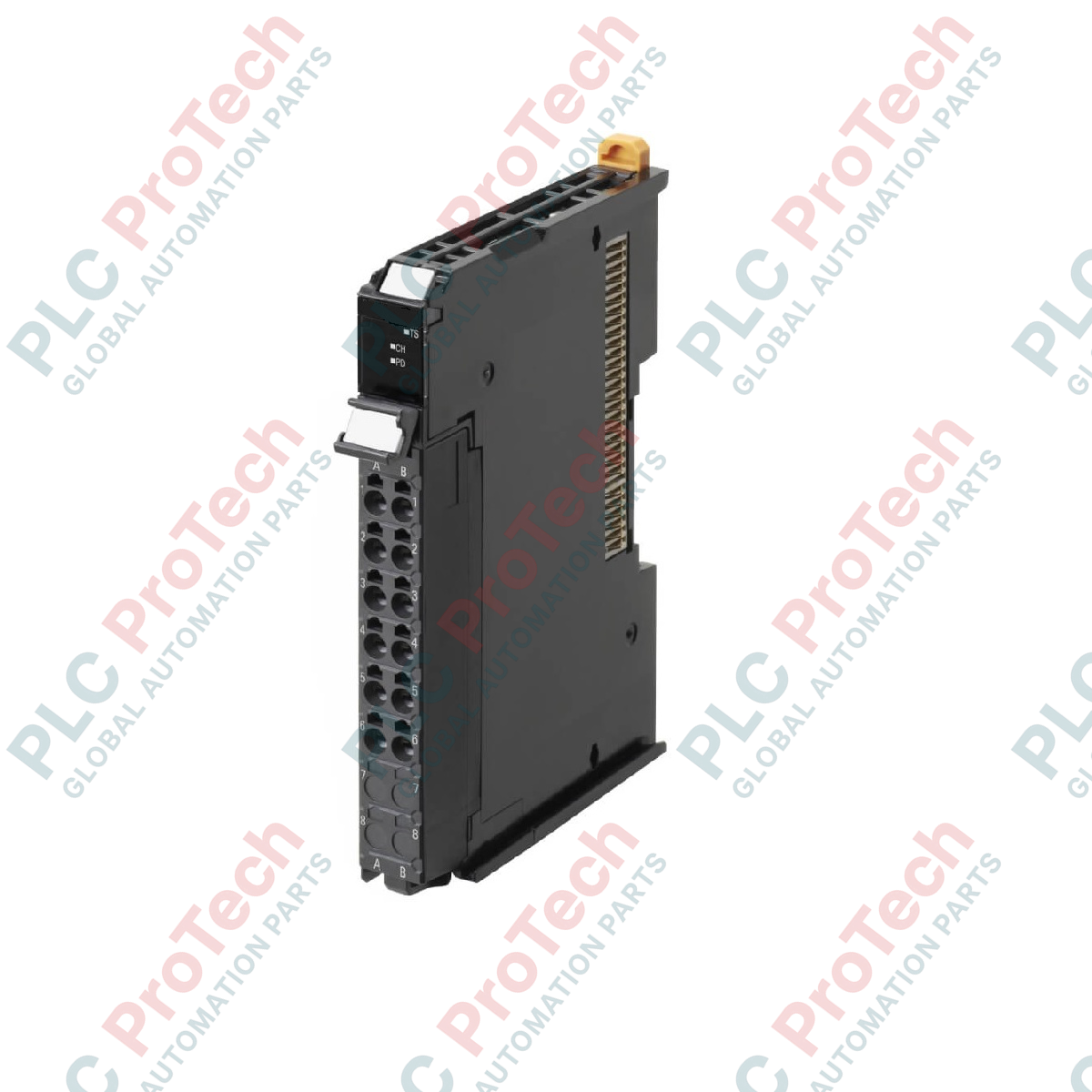

Die Verarbeitung von Temperatursignalen innerhalb der Omron-Sysmac-Plattform übernimmt direkt das Omron NX-TS2202, ein hochauflösendes Widerstandsthermometer-Eingangsmodul. Das für präzise thermische Verarbeitungsprozesse entwickelte Modul unterstützt zwei Pt100-Drei-Leiter-RTD-Eingangskanäle mit einer schnellen Wandlungszeit von 10 ms pro Einheit und einer maximalen Auflösung von 0,01 °C. Das Gerät verfügt über eine platzsparende Breite von 12 mm und verwendet einen schraubenlosen Klemmanschlussblock mit 16 Punkten, wodurch sich die Installationszeit vor Ort erheblich verkürzt und die Wartung durch Nachziehen der Klemmen entfällt. Es bietet eine hohe Robustheit sowie eine umfassende interne Isolation durch Transformatoren für die Stromversorgung und Digitalisolatoren für die Signale zwischen den Eingängen und dem NX-Backplane-Bus.

Merkmale

• Zwei unabhängige Eingangskanäle, spezialisiert auf Pt100-Drei-Leiter-Widerstandsthermometer.
• Schnelle Wandlungsrate von 10 ms pro Einheit zur Erfassung schneller thermischer Schwankungen.
• Hochpräzise Temperaturerfassung mit einer maximalen Auflösung von 0,01 °C.
• Freilaufender E/A-Aktualisierungsmechanismus für eine latenzarme Datenübertragung an die Host-Steuerung.
• Vollständige elektrische Isolation zwischen Kanälen und zwischen Kanal und Bus durch Digitalisolatoren und Transformatoren.
• Integrierte TS-Statusanzeige zur sofortigen visuellen Diagnose des Modulzustands.
• Steckbarer, schraubenloser Klemmanschlussblock mit 16 Anschlusspunkten für vibrationsbeständige Verdrahtung.

Anwendungen

• Präzise Mehrzonen-Heiz- und Kühlregelung in Kunststoffextrusionsmaschinen.
• Echtzeit-Temperaturaufzeichnung und -regelung in chemischen Batch-Reaktoren.
• Thermische Profilierung und Umweltüberwachung in Reinräumen und Halbleiterverarbeitungskammern.
• Temperaturregelkreise für Sterilisation, Pasteurisierung und Verpackung in Hochgeschwindigkeitsanlagen der Lebensmittelverarbeitung.

Technische Daten

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Das NX-TS2202 ist für Sysmac-Architekturen optimiert und wird auf standardmäßigen NX-Busbasen montiert. Obwohl es physisch mit Thermoelement-Eingangsmodulen wie dem NX-TS2101 identisch ist, ist die interne Analog-Digital-Eingangsstufe dieses Moduls ausschließlich für Widerstandsmessungen ausgelegt. Es erfordert standardmäßige Pt100-RTD-Kennlinien; der Anschluss von Nickel-RTDs (Ni) oder anderen nicht dem Pt-Standard entsprechenden RTDs führt in Sysmac Studio zu Hardwarefehlern durch Bereichsüberschreitung.

Typische Anwendungsfehler und technische Hinweise

Um Messabweichungen zu vermeiden, stellen Sie sicher, dass die Leitungswiderstände aller drei Drähte des Pt100-Sensors exakt übereinstimmen. Eine Abweichung der Widerstände zwischen den Leitungen beeinträchtigt den Dreileiter-Kompensationsalgorithmus unmittelbar und führt zu systematischen Fehlern bei der Temperaturberechnung. Das Modul unterstützt einen Leiterwiderstand von bis zu 20 Ohm, asymmetrische Leitungsimpedanzen müssen bei der Verkabelung jedoch unbedingt vermieden werden.

Tipps für Inbetriebnahme und Verdrahtung

Vermeiden Sie verzinnte Drähte bei Push-in-Klemmenblöcken. Durch das Verzinnen kann der Draht mit der Zeit kaltfließen, wodurch sich die mechanische Federverbindung lockert. Verwenden Sie stattdessen hochwertige isolierte Aderendhülsen oder blanke Litzenleiter. Schließen Sie die Sensorabschirmung direkt an einem Funktionserdungspunkt in der Nähe der Modulbasis an, um die empfindliche analoge Eingangsstufe vor hochfrequenten industriellen elektromagnetischen Störungen zu schützen.
