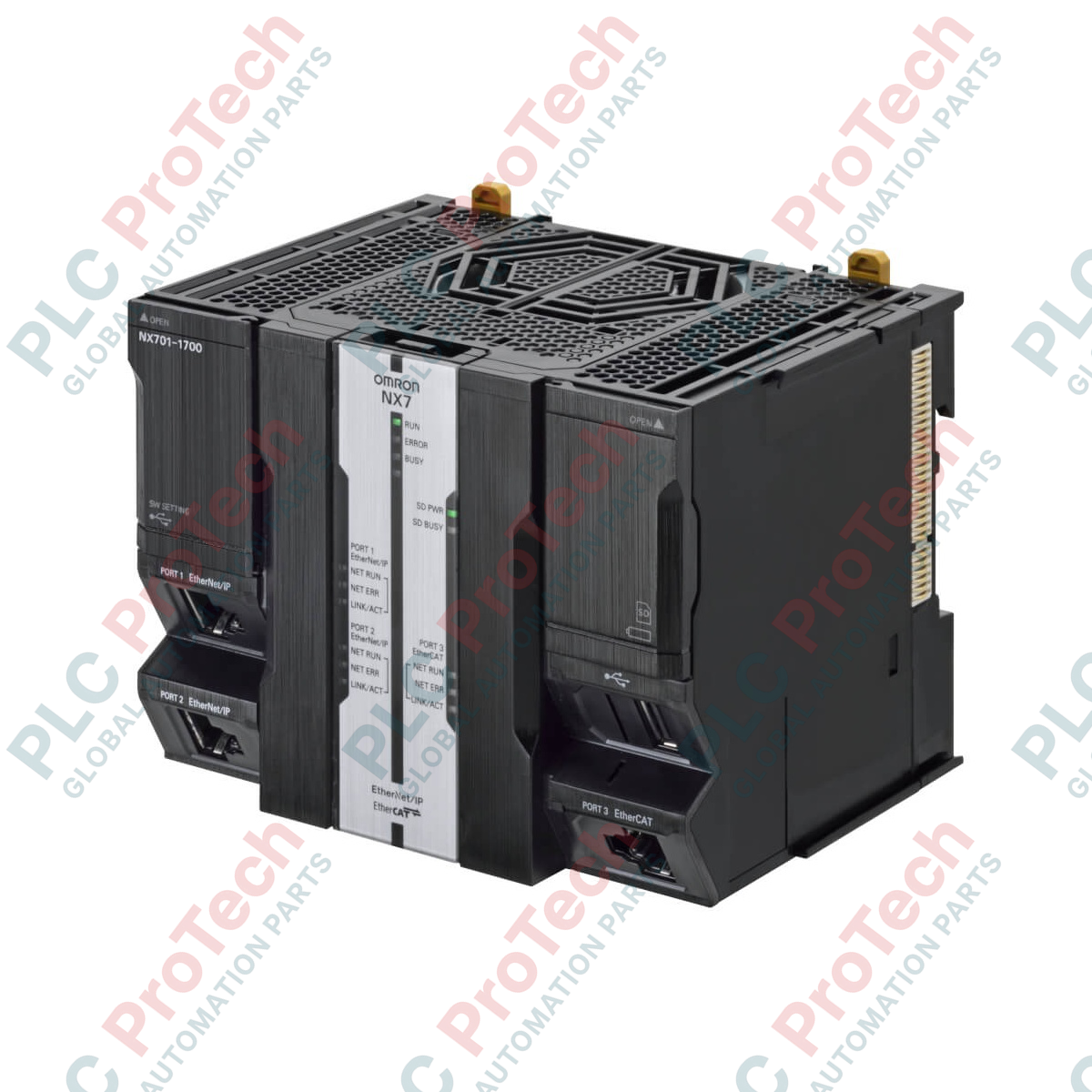

Omron NX701-Z600 NX7-Serie Bewegungssteuerung

SKU NX701-Z600

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Omron

  • Produkt-Nr.: NX701-Z600

  • Herkunftsland:Japan

  • Produkttyp: SPS-CPU-Module

  • Zahlung: T/T, Western Union

  • Gewicht: 3000g

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Die Echtzeitkoordination mechanischer Abläufe und maschinelles Lernen für vorausschauende Analysen werden gleichzeitig von der Bewegungssteuerung Omron NX701-Z600 ausgeführt. Damit ist sie eine erstklassige Rechenplattform für komplexe, hochgeschwindigkeitsfähige Automatisierungssysteme. Diese fortschrittliche Omron-Hardware wurde für Anwendungen entwickelt, die eine synchronisierte Bewegung über zahlreiche Achsen hinweg erfordern, und vereint Ablauf-, Bewegungs- und KI-Verarbeitung in einer einzigen Laufzeitumgebung. Mit einer Zykluszeit der Hauptaufgabe von 0,125 ms und einem umfangreichen Systemspeicher bietet diese Steuerung eine hohe Verarbeitungsgeschwindigkeit und deterministische Steuerung über weitläufige industrielle Ethernet-Netzwerke.

Merkmale

  • Mehrachsige Koordination: Steuert bis zu 128 synchrone und virtuelle Achsen gleichzeitig.
  • KI-Integration: Die integrierte KI-Engine führt Algorithmen für die vorausschauende Wartung und Anomalieerkennung direkt im Steuerungskern aus.
  • Hochgeschwindigkeitsverarbeitung: Erreicht eine Zykluszeit der Hauptaufgabe von 0,125 ms für extrem schnelle Reaktionsregelkreise.
  • Umfangreiche Speicherkapazität: Ausgestattet mit 80 MB Programmspeicher und 260 MB Variablenspeicher für komplexe Logik und Datenspeicherung.
  • Doppeltes Ethernet-Routing: Mit zwei integrierten EtherNet/IP-Ports und einem dedizierten EtherCAT-Master-Port.
  • Flexible Erweiterung: Direkter Hochgeschwindigkeitsanschluss an das Omron-NX-I/O-Bussystem.

Anwendungen

  • Hochgeschwindigkeits-Verpackungs-, Kartonier- und kontinuierlich arbeitende Verpackungslinien.
  • Synchronisierung mehrachsiger Roboter und präzise Automobilmontage.
  • Halbleiter-Wafer-Handhabung und hochpräzise Positionierungssysteme.
  • Kontinuierliche Bahnverarbeitung, Hochgeschwindigkeitsdruckmaschinen und Spannungsregelungssysteme.

Technische Daten

Parameter Spezifikation
Hersteller Omron
Modellnummer NX701-Z600
Steuerungsserie Sysmac NX7-Serie
Steuerungsfunktionen KI-Steuerung, Bewegungssteuerung, Ablaufsteuerung
Zykluszeit der Hauptaufgabe 0,125 ms
Programmspeicherkapazität 80 MB
Speicherkapazität für Variablen 260 MB
Max. Anzahl synchroner Achsen 128
Max. Anzahl Achsen (einschließlich virtueller Achsen) 128
Kommunikationsports EtherCAT-Master (1 Port), EtherNet/IP (2 Ports), Ethernet TCP/IP
Lokales I/O-System NX-I/O-Bus
Ursprungsland Japan
Versandgewicht (berechnet) 3,0 kg

Anschlüsse und Schnittstellen

Anschluss / Port Schnittstellen-/Schaltungszuordnung
ANSCHLUSS 1 (RJ45) EtherNet/IP (1 Gbit/s) - Unterstützt Tag Data Links, FTP und die Verbindung zu Sysmac Studio
ANSCHLUSS 2 (RJ45) EtherNet/IP (1 Gbit/s) - Hochgeschwindigkeits-Informationsnetzwerk und Kommunikation mit dem Hostsystem
ANSCHLUSS 3 (RJ45) EtherCAT-Master - Hochgeschwindigkeitsverbindung mit deterministischem Verhalten für Servoantriebe und dezentrale E/A.
Stromklemmen 24-VDC-Versorgungseingänge des Geräts (einschließlich Funktionserde und Schutzerdung)
USB-Anschluss USB-2.0-Anschluss für die direkte Programmierung und Firmwarewartung

Erfahrungswerte aus der Praxis

Alternative Modelle und Kompatibilität

Das Suffix „Z“ im Artikelcode NX701-Z600 steht für den integrierten Echtzeit-KI-Prognosemotor von Omron. Beachten Sie beim Austausch eines Standardgeräts vom Typ NX701-1600 oder NX701-1700, dass Sie für die Nutzung der KI-Funktionen Sysmac Studio Version 1.43 oder höher benötigen. Die Übernahme von Programmen von NX7-Controllern ohne KI ist unkompliziert, allerdings müssen Sie die Datenbankverknüpfungen und Analytics-Bibliotheksblöcke in Ihrer aktualisierten Taskliste manuell konfigurieren.

Anwendungsfallen und technische Hinweise

Die Ausführung von maschinellem Lernen in Echtzeit direkt in der Laufzeitumgebung des Controllers beansprucht zusätzliche Rechenzyklen. Um Watchdog-Timeout-Fehler zu vermeiden, reservieren Sie Ihre primäre Bewegungssteuerungsschleife mit 0,125 ms ausschließlich für kritische E/A und die Achssynchronisierung. Weisen Sie Datenbankschreibvorgängen und KI-Auswertungen eine periodische Task mit niedrigerer Priorität und einer Ausführungszeit von 2,0 ms oder mehr zu.

Tipps zur Inbetriebnahme und Verdrahtung

Um die Integrität des deterministischen EtherCAT-Kommunikationskanals mit 100BASE-TX zu gewährleisten, verwenden Sie stets doppelt geschirmte Twisted-Pair-Kabel der Kategorie 5e oder 6 (S/STP). Verlegen Sie alle industriellen Netzwerkkabel in einem Abstand von mindestens 100 mm zu leistungsstarken Servomotorleitungen. Erden Sie die Abschirmung am Metallrahmen der Eintrittsblende, um hochfrequente elektromagnetische Störungen zu minimieren.

Installationsrichtlinien

KRITISCHE WARNUNG

Trennen und verriegeln Sie alle AC/DC-Stromquellen, die das Schaltgehäuse versorgen, bevor Sie versuchen, dieses Gerät zu montieren, zu verdrahten oder zu warten. Werden nicht alle Stromquellen vollständig abgeschaltet, kann dies zu Schäden an den Klemmen, Unterbrechungen im Feldbusnetzwerk oder schweren Stromschlägen führen.

1
Montieren Sie den Controller waagerecht auf einer symmetrischen 35-mm-DIN-Schiene (z. B. TH35-7.5) in einem Industriegehäuse der Schutzart IP54 oder höher.
2
Schließen Sie einen Kupfer-Erdungsleiter mit großem Querschnitt (mindestens 2,0 mm²) direkt an die Schutzerdungsklemme des Geräts an.
3
Schließen Sie die 24-VDC-Stromversorgung an die Hauptstromklemmen an. Achten Sie dabei auf die richtige Polarität und verwenden Sie vercrimpte Aderendhülsen.
4
Stecken Sie die RJ45-EtherCAT-Master- und EtherNet/IP-Kabel in die jeweiligen Anschlüsse, bis sie hörbar einrasten.
5
Überprüfen Sie alle Verbindungen, schalten Sie die 24-VDC-Versorgung ein und verwenden Sie Sysmac Studio, um die erste Firmware- und Konfigurationsübertragung durchzuführen.

FAQ

Was ist die Hauptfunktion des integrierten KI-Engines im NX701-Z600?

Die integrierte KI-Prognose-Engine führt Echtzeit-Auswertungen von Machine-Learning-Modellen direkt im Controller-Kern anhand von Sensordaten aus. Dadurch sind Echtzeit-Anomalieerkennung und Warnmeldungen zur vorausschauenden Wartung möglich, ohne die Übertragungsverzögerung cloudbasierter Analysesysteme.

Welche Programmiersoftware wird zum Konfigurieren des NX701-Z600 benötigt?

Das Gerät wird mit der Software Sysmac Studio von Omron programmiert und konfiguriert. Verwenden Sie mindestens Version 1.43, um auf die integrierten Datenbankkonfigurationen und die Komponenten der KI-Machine-Learning-Bibliothek zugreifen zu können.

Kann der NX701-Z600 128 physische Servoachsen über EtherCAT betreiben?

Ja. Der Controller unterstützt bis zu 128 Bewegungssteuerungsachsen, darunter synchrone, asynchrone und virtuelle Achsen, die alle deterministisch innerhalb des EtherCAT-Hochgeschwindigkeitszyklus gesteuert werden.

Wie werden Task-Zyklen beim Ausführen umfangreicher KI-Berechnungen verwaltet?

Um Überschreitungen der Zykluszeit zu vermeiden, werden kritische Bewegungsberechnungen im primären Task-Zyklus (0.125 ms bis 1.0 ms) ausgeführt, während Datenbankspeicherung und Berechnungen des KI-Prognosemodells in Tasks mit niedrigerer Priorität ausgelagert werden (z. B. 2.0 ms oder länger).
