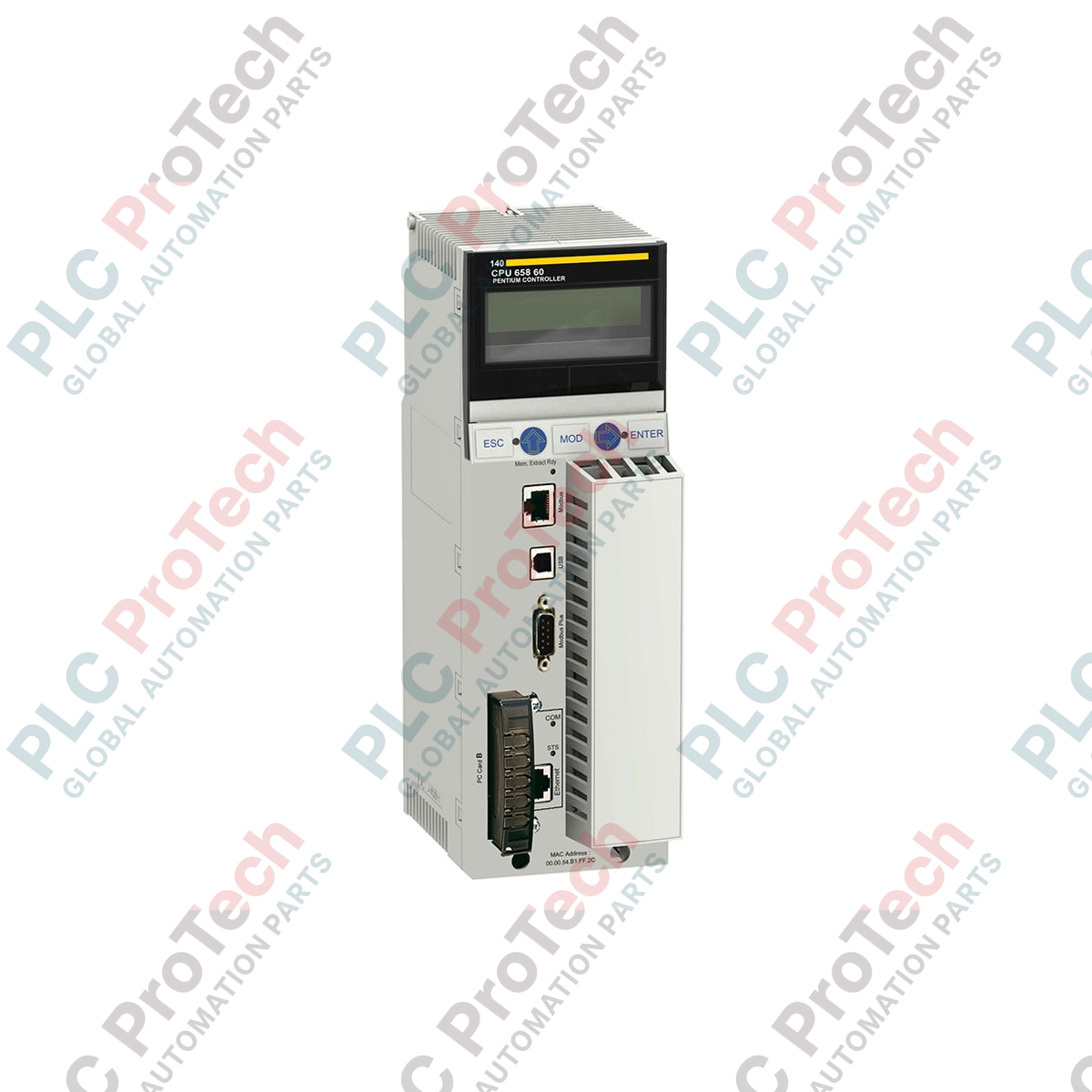

Schneider Electric 140CPU65860 Modicon Quantum Unity Prozessor

Entwickelt für komplexe industrielle Steuerungsarchitekturen, dient der Schneider Electric 140CPU65860 als Hochleistungs-Unity-Prozessor innerhalb der Modicon Quantum Automatisierungsplattform. Dieses Modul verfügt über eine integrierte 11 MB Onboard-Speicher-Konfiguration und eine 266 MHz Taktfrequenz, die eine schnelle Befehlsausführung und umfangreiche Datenprotokollierung ermöglicht. Für anspruchsvolle Prozessumgebungen konzipiert, bietet es nahtlose Integration mit Legacy Quantum I/O-Architekturen und unterstützt moderne Ethernet-basierte industrielle Netzwerke.

Hauptmerkmale

• Hochgeschwindigkeitsprozessor mit 266 MHz zur Optimierung der Scan-Zykluszeiten für kritische Steuerkreise.
• Großzügige 11 MB interner Speicher für komplexe Anwendungsprogramme und Systemkonfiguration.
• Mehrere integrierte Kommunikationsschnittstellen einschließlich Ethernet TCP/IP, Modbus Plus und Modbus RS-232/485.
• Volle Kompatibilität mit der Programmier-Software EcoStruxure Control Expert (ehemals Unity Pro).
• Unterstützt Hot Standby (HSBY)-Redundanzkonfigurationen zur Maximierung der Systemverfügbarkeit.

Anwendungen

• Kontinuierliche Prozesssteuerung in chemischen, petrochemischen und Raffinerieanlagen.
• Automatisierung von Wasser- und Abwasseranlagen sowie Koordination von Pumpstationen.
• Steuerungssysteme für Energieerzeugung und Versorgungsumspannwerke.
• Großanlageninfrastruktur, Tunnelbelüftung und Materialtransportsysteme.

Technische Spezifikationen

Anschlüsse und Schnittstellen

Empirische Engineering-Einblicke

Alternative Modelle & Kompatibilität

Der 140CPU65860 dient als direkter, leistungsstarker Upgrade-Pfad für ältere Modicon Quantum-Prozessoren wie den 140CPU65150 und 140CPU65160. Beachten Sie, dass für das Upgrade auf diesen Unity-basierten Prozessor die Migration von Legacy-Anwendungen aus Concept oder Modsoft in EcoStruxure Control Expert erforderlich ist. Stellen Sie sicher, dass Ihre Backplane-Stromversorgung (z. B. 140CPS11420 oder 140CPS12420) über ausreichende Stromkapazität verfügt, um den erhöhten Stromverbrauch dieses Hochgeschwindigkeits-CPU-Moduls zu unterstützen.

Anwendungsfallen und technische Hinweise

Bei der Konfiguration von Hot-Standby-(HSBY)-Systemen mit zwei 140CPU65860-Einheiten müssen beide Prozessoren identische Firmware-Versionen verwenden. Eine Abweichung in der Haupt- oder Nebenversion der Firmware verhindert die Synchronisation der Standby-Einheit, was zu einem nicht-redundanten Zustand führt. Stellen Sie außerdem sicher, dass die interne Lithium-Backup-Batterie (Teilenummer 990XCP98000) vor der Inbetriebnahme frisch ist, um Datenverlust während geplanter Schalttafelausfälle zu vermeiden.

Inbetriebnahme- und Verdrahtungstipps

Verwenden Sie in Umgebungen mit hoher Störbelastung stets geschirmte verdrillte Adernpaare (STP) für die RJ45-Ethernet-Verbindung. Erden Sie die Abschirmung am Switch-Ende, um elektromagnetische Störungen zu vermeiden, die die Kommunikation beeinträchtigen könnten. Wenn der Modbus Plus-Anschluss genutzt wird, stellen Sie sicher, dass das Netzwerk an beiden physischen Enden der Trunk-Leitung mit standardmäßigen 75-Ohm-Abschlusswiderständen terminiert ist, um Signalreflexionen zu verhindern.
