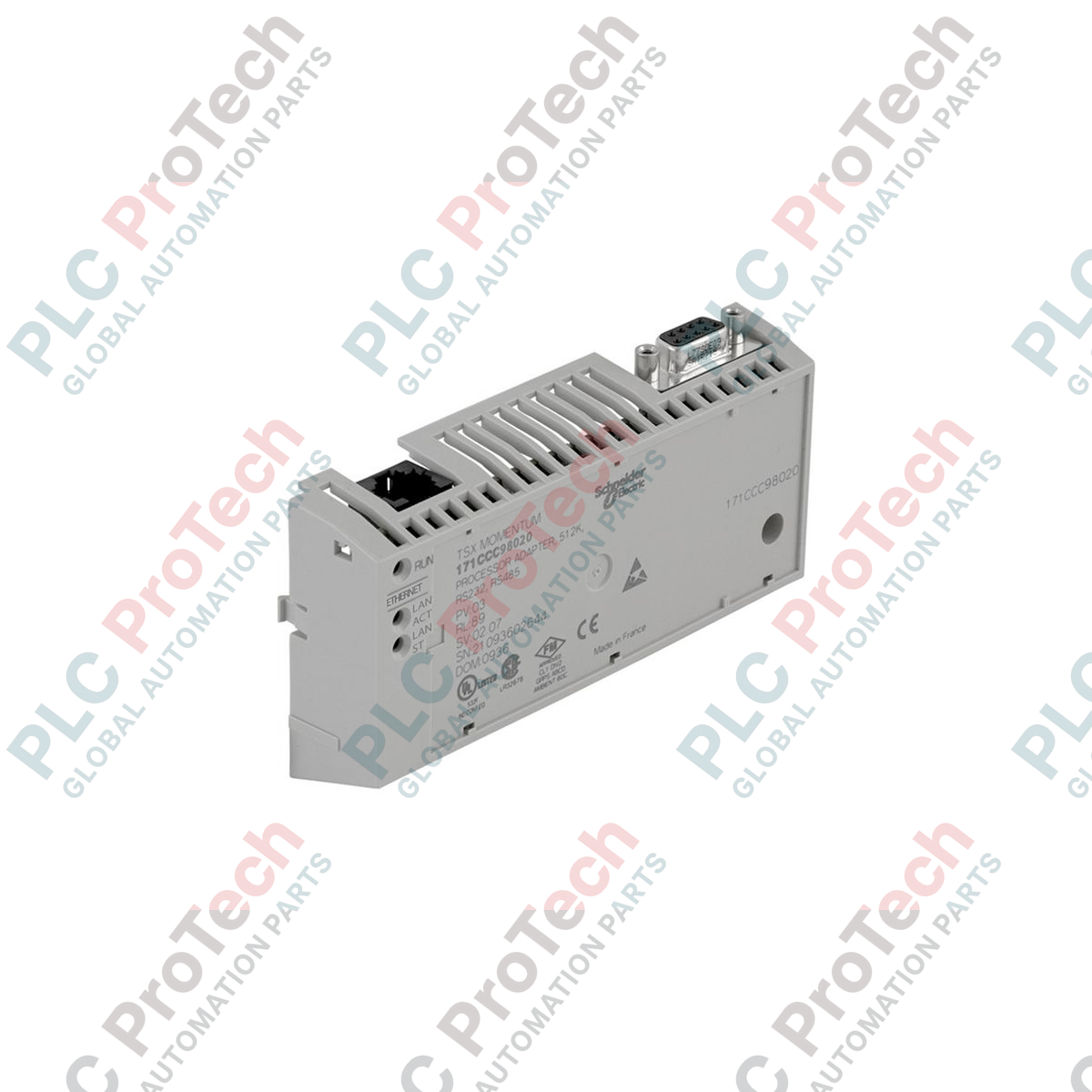

Schneider Electric 171CCC98020 Modicon Momentum M1E-Prozessoradapter

SKU 171CCC98020

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Schneider Electric
Produkt-Nr.: 171CCC98020
Herkunftsland:Frankreich
Produkttyp: Prozessoradapter
Zahlung: T/T, Western Union
Gewicht: 210g
Abmessungen: 18 x 26 x 5,5 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Durch die direkte Integration der Rechenleistung in Modicon Momentum-E/A-Basen dient der Schneider Electric 171CCC98020 als leistungsstarker M1E-Prozessoradapter für dezentrale Steuerungs- und industrielle Netzwerkanwendungen. Dieses Modul verfügt über integrierte Kommunikationsschnittstellen, darunter einen Ethernet-TCP/IP-Anschluss und eine serielle Modbus-Schnittstelle mit RS-232/485, und ermöglicht so die nahtlose Integration in lokale und weitläufige industrielle Netzwerke. Mit einer Taktfrequenz von 50 MHz führt dieser Prozessoradapter Steuerungslogik aus, verwaltet lokale E/A-Daten und ermöglicht einen schnellen Datenaustausch in komplexen Automatisierungsarchitekturen.

Das kompakte Design des 171CCC98020 Dadurch eignet es sich besonders für platzbeschränkte Steuerungsschränke. Es wird direkt auf jeder Momentum-E/A-Basis montiert, sodass keine Backplanes erforderlich sind und die Gesamtfläche des Systems reduziert wird. Dieses Modul ist ideal für die Wartung und Erweiterung bestehender Systeme sowie für dezentrale Steuerungsanwendungen, die eine zuverlässige Ethernet-Konnektivität erfordern.

Funktionen

Integrierte Ethernet-TCP/IP- und serielle Modbus-Kommunikationsschnittstellen.
Prozessortaktfrequenz von 50 MHz für die zuverlässige Ausführung der Steuerungslogik.
Direkte Montage auf Modicon Momentum-E/A-Basen, wodurch Backplanes überflüssig werden.
Kompakte Bauform, optimiert für platzbeschränkte Steuerungsschränke.
Unterstützung standardmäßiger industrieller Netzwerkprotokolle zur nahtlosen Integration.

Anwendungen

Verteilte Leitsysteme (DCS) und dezentrale E/A-Netzwerke.
Wasser- und Abwasseraufbereitungsanlagen.
Materialtransport- und Fördersysteme.
Automatisierung von Umspannwerken und Fernübertragungseinheiten (RTUs).
Infrastruktur- und Gebäudemanagementsysteme.

Technische Daten

Parameter	Spezifikation
Hersteller	Schneider Electric
Teilenummer/Modell	171CCC98020
Serie	Modicon Momentum
Modultyp	M1E-Prozessoradapter
Prozessorgeschwindigkeit	50 MHz
Kommunikationsanschlüsse	1 x Ethernet TCP/IP, 1 x serielle Modbus-Schnittstelle
Abmessungen	18 x 26 x 5,5 cm
Gewicht	0,21 kg
Warennummer	85389091
Exportkontrollbestimmungen (ECCN)	N

Anschlüsse und Schnittstellen

Schnittstelle	Steckertyp	Funktion
Ethernet	RJ45	Netzwerkkommunikation, Programmierung und Datenaustausch
Modbus	RJ45 (RS-232/485)	Serielle Kommunikation mit Peripheriegeräten und lokalen Netzwerken

Installationsrichtlinien

Um einen zuverlässigen Betrieb zu gewährleisten und Schäden am Gerät zu vermeiden, beachten Sie die folgenden Installationsrichtlinien:

Stellen Sie sicher, dass die zugrunde liegende Modicon Momentum-E/A-Basis vollständig ausgeschaltet ist, bevor Sie den Prozessoradapter montieren oder entfernen.
Richten Sie die Adapterstecker an der Buchse der E/A-Basis aus und drücken Sie sie fest hinein, bis die Verriegelungslaschen sicher einrasten.
Verbinden Sie die Funktionserdungsklemme mit der lokalen DIN-Schiene oder Montageplatte, um elektromagnetische Störungen (EMI) zu minimieren.
Verwenden Sie für Ethernet- und Modbus-Verbindungen abgeschirmte Twisted-Pair-Kabel (STP), um die Signalintegrität in störungsreichen Industrieumgebungen zu gewährleisten.
Halten Sie um das Modul herum ausreichend Abstand ein, um eine natürliche Konvektionskühlung zu ermöglichen und eine Überhitzung zu verhindern.

FAQ

Was ist die Hauptfunktion des Schneider Electric 171CCC98020?

Der 171CCC98020 ist ein M1E-Prozessoradapter, der direkt auf Modicon Momentum-E/A-Basen montiert wird, um Rechenleistung und Kommunikationsschnittstellen (Ethernet und Modbus) für die dezentrale Steuerung bereitzustellen.

Welche Kommunikationsschnittstellen sind beim 171CCC98020 verfügbar?

Er verfügt über einen Ethernet-TCP/IP-Port (RJ45) und einen seriellen Modbus-Port (RJ45), die RS-232/485-Kommunikation unterstützen.

Wie hoch ist die Prozessorgeschwindigkeit dieses Moduls?

Der Prozessor arbeitet mit einer Taktfrequenz von 50 MHz.

Benötigt der 171CCC98020 eine separate Rückwandplatine?

Nein, die Modicon-Momentum-Serie ist für die direkte Montage auf der E/A-Basis ausgelegt, sodass keine separate Rückwandplatine erforderlich ist.
