Hersteller: Schneider Electric
Produkt-Nr.: BMXCPS3020H
Herkunftsland:Frankreich
Produkttyp: Stromversorgungsmodule
Zahlung: T/T, Western Union
Gewicht: 490g
Abmessungen: 15,9 x 15,7 x 13,8 cm
Versandhafen: Xiamen
Garantie: 12 Monate

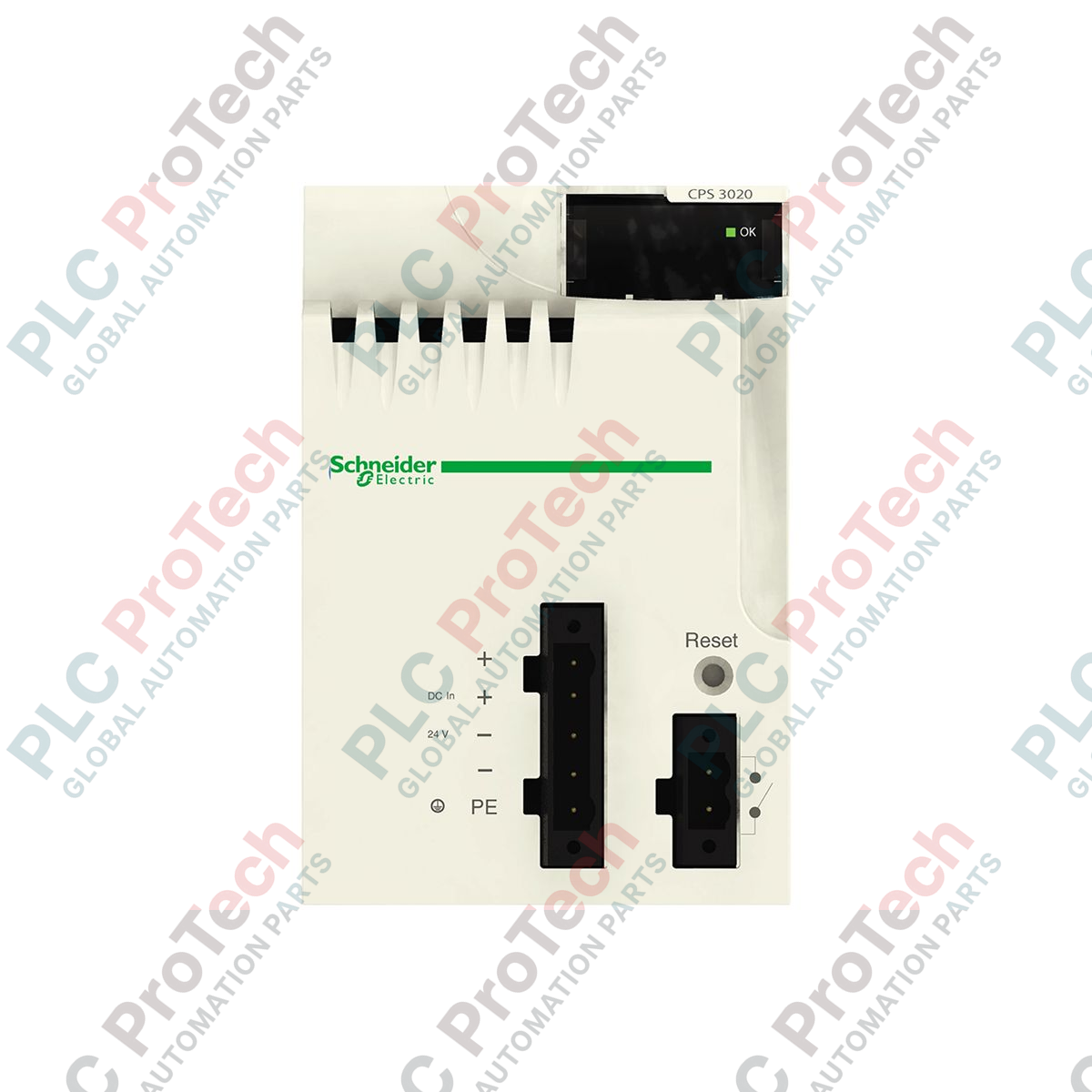

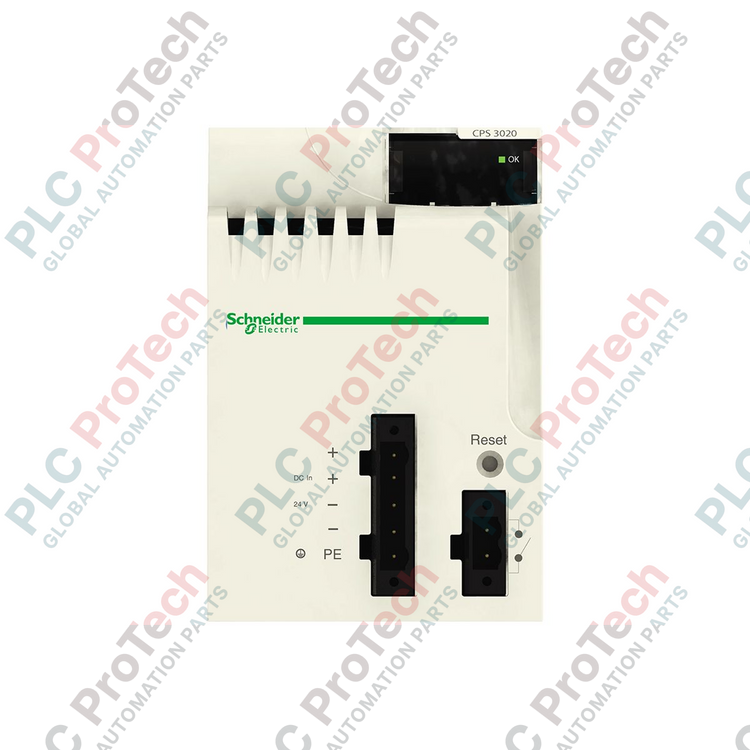

Der Schneider Electric BMXCPS3020H bietet zuverlässige, isolierte Backplane-Stromversorgung unter extremen thermischen und chemischen Bedingungen und dient als robustes Netzteilmodul für die Modicon X80 Plattform. Dieses Modul ist speziell für raue Umgebungen entwickelt und liefert stabile DC-Spannung an CPU, I/O-Module und anwendungsspezifische Module, die auf dem Backplane-Rack montiert sind.
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Schneider Electric |
| Modellnummer | BMXCPS3020H |
| Produktserie | Modicon X80 / M340 |
| Nenn-Eingangsspannung | 24 V bis 48 V DC (isoliert) |
| Eingangsspannungsgrenzen | 19,2 V bis 62,4 V DC |
| Eingangsstrom | 1,65 A bei 24 V DC / 0,83 A bei 48 V DC |
| Gesamtleistung Ausgang | 31,2 W |
| Backplane-Ausgang 1 | 3,3 V DC bei 1,5 A |
| Backplane-Ausgang 2 | 24 V DC bei 1,0 A |
| Isolationswiderstand | > 100 MOhm bei 500 V DC (Primär zu Sekundär) |
| Betriebstemperatur | -25 °C bis +70 °C |
| Umweltschutz | Konformbeschichtung (ISA S71.04 Klasse G3) |
| Versandgewicht (berechnet) | 0,49 kg |
| Verpackungsmaße (berechnet) | 15,9 x 15,7 x 13,8 cm |
| Klemme / Pin | Funktionale Zuordnung |
|---|---|
| 24-48V DC (+) | Positiver DC-Versorgungseingang |
| 0V DC (-) | Negativer DC-Versorgungseingang |
| PE | Schutzleiter (Erdungs-) Anschluss |
| Öffner / Schließer / Gemeinsamer Anschluss | Potentialfreie Alarmrelais-Kontakte zur Überwachung des Stromversorgungsstatus |
Das BMXCPS3020H ist das direkte, mit Schutzbeschichtung versehene Äquivalent zum Standardmodul BMXCPS3020. Es besitzt identische elektrische Ausgangswerte und physische Bauformen, sodass es direkt in jeden Standard-Modicon X80 Rückwandsteckplatz eingesetzt werden kann. Beim Upgrade von einem Standardmodul auf die „H“-Variante sind keine Softwarekonfigurationsänderungen in EcoStruxure Control Expert (ehemals Unity Pro) erforderlich.
Obwohl die Schutzbeschichtung die interne Schaltung vor korrosiven Gasen und Feuchtigkeit schützt, muss dieses Modul dennoch in einem Gehäuse mit der passenden IP-Schutzart für die jeweilige Umgebung installiert werden. Stellen Sie sicher, dass der Gesamtleistungsbedarf aller Module auf der Rückwand die Grenze von 31,2 W nicht überschreitet, insbesondere bei Verwendung von hochdichten Analogmodulen oder Kommunikationskoprozessoren.
Für optimale Störsicherheit verwenden Sie einen dedizierten, niederohmigen Erdungsband vom PE-Anschluss direkt zum Erdungsschienenbus des Gehäuses. Vermeiden Sie es, die DC-Eingangsleitungen parallel zu Hochspannungs-AC-Motorkabeln zu verlegen, um induzierte Störimpulse auf den Rückwand-Stromschienen zu verhindern.
KRITISCHE WARNUNG: ELEKTRISCHER SCHLAG UND GERÄTESCHÄDEN
Trennen Sie alle Stromquellen, bevor Sie dieses Modul installieren, entfernen oder verdrahten. Tauschen Sie das Netzteilmodul nicht im laufenden Betrieb aus, während die Rückwand unter Spannung steht, da dies zu elektrischen Lichtbögen und dauerhaften Schäden an den Rückwandkontakten sowie benachbarten CPU- oder E/A-Modulen führen kann.
Stellen Sie sicher, dass die Stromversorgung des Gestells vollständig spannungsfrei geschaltet und gemäß den üblichen industriellen Sicherheitsprotokollen verriegelt ist.
Suchen Sie den dedizierten Netzteilsteckplatz ganz links auf der Modicon X80 Rückwand (Steckplatz 0).
Richten Sie das Modul an den Führungsschlitzen aus, drücken Sie es fest, bis es vollständig auf dem Rückwandstecker sitzt, und ziehen Sie die Befestigungsschraube an, um es am Gestell zu sichern.
Verbinden Sie den 24-48V DC-Eingang und die Erdungsanschlüsse mit dem Klemmenblock unter Verwendung des angegebenen Drahtquerschnitts (typischerweise 1,5 mm² bis 2,5 mm²) und der Drehmomentvorgaben.
