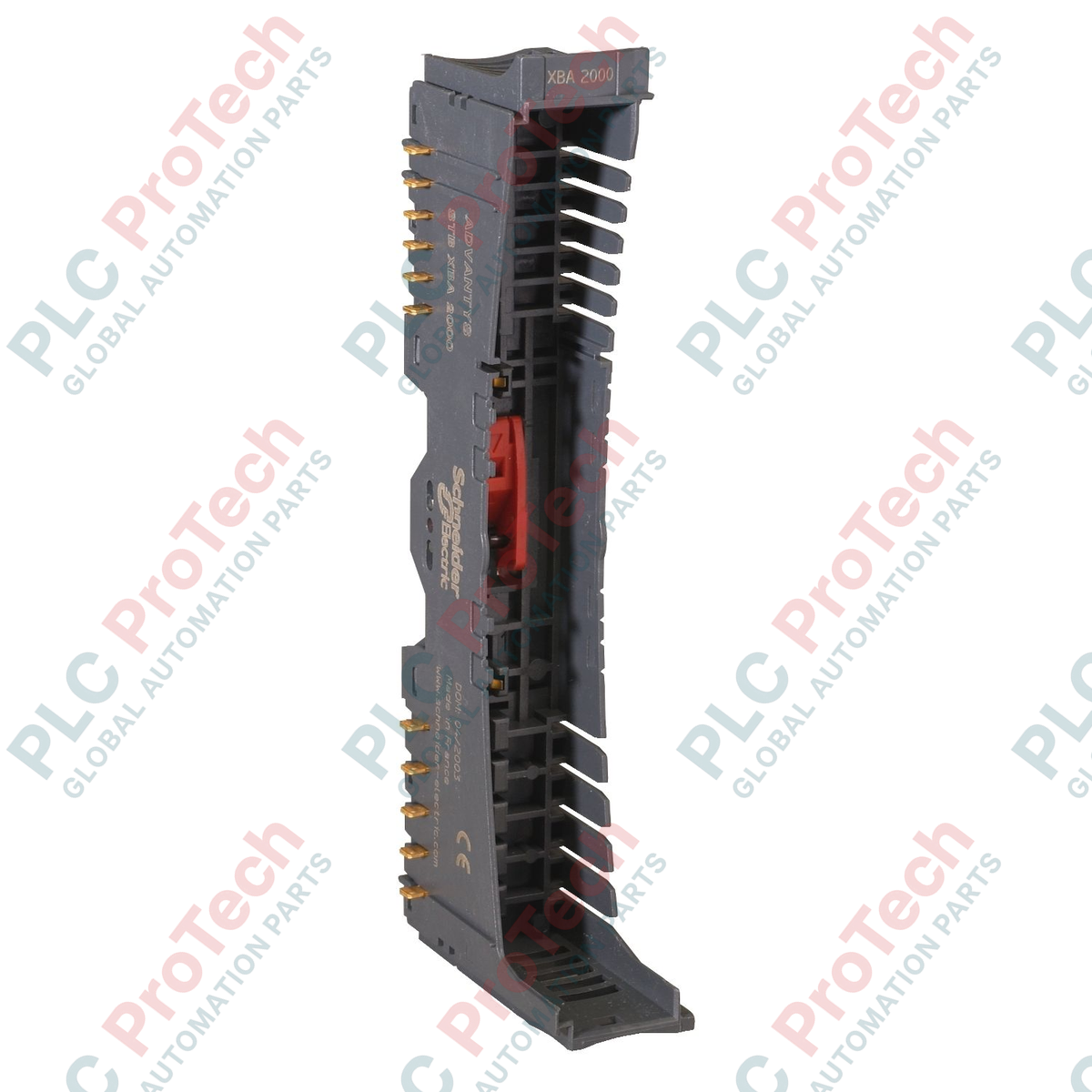

Schneider Electric STBXBA2000 Modicon STB E/A-Montagebasis

SKU STBXBA2000

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Schneider Electric
Produkt-Nr.: STBXBA2000
Herkunftsland:Frankreich
Produkttyp: SPS-Montagebasen
Zahlung: T/T, Western Union
Gewicht: 40g
Abmessungen: 13,0 x 5,0 x 2,5 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Die Schneider Electric STBXBA2000 wurde für die sichere Integration in die Rückwandplatine des dezentralen Modicon-STB-E/A-Systems entwickelt und dient als spezielle Montagebasis für E/A-Module und interne Buserweiterungen. Diese aktive Komponente bildet die strukturelle und elektrische Grundlage für modulare Automatisierungskonfigurationen und gewährleistet eine zuverlässige Datenübertragung sowie Stromverteilung über den lokalen Inselbus.

Hauptmerkmale

Bietet Schnittstellen für die physische Montage und den elektrischen Anschluss von Modicon-STB-E/A-Modulen.
Unterstützt eine nahtlose Erweiterung des internen STB-Busses über das lokale Inselsegment.
Die kompakte Bauform optimiert die effiziente Nutzung des DIN-Schienenplatzes in Steuerungsgehäusen.
Robuste mechanische Ausrichtungselemente verhindern das falsche Einsetzen von Modulen und gewährleisten den Schutz der Pins.

Anwendungen

Dezentrale E/A-Architekturen in der diskreten Fertigung und Prozessautomatisierung.
Schaltschränke für Steuerungen in Wasser- und Abwasseraufbereitungsanlagen.
Steuerungssysteme für Verpackungsmaschinen, Materialtransport und Montagelinien.
Modulare SPS-Erweiterungssysteme, die eine Verteilung einer großen Anzahl von Ein-/Ausgangspunkten erfordern.

Technische Spezifikationen

Parameter	Spezifikation
Hersteller	Schneider Electric
Modellnummer	STBXBA2000
Produktfamilie	Modicon STB
Produkttyp	E/A-Montagebasis / Erweiterung des internen Busses
Produktphase	Aktiv
Warennummer	85366990
Exportkontrollbestimmungen (ECCN)	N
Versandgewicht (berechnet)	0,04 kg
Abmessungen der Verpackung (berechnet)	13,0 x 5,0 x 2,5 cm

Empirische technische Erkenntnisse

Alternative Modelle & Kompatibilität

Der STBXBA2000 ist die standardmäßige 18,1 mm breite Montagebasis. Es ist entscheidend, vor der Installation die physische Breite Ihres vorgesehenen Modicon-STB-E/A-Moduls zu überprüfen. Hochdichte oder spezielle Module erfordern möglicherweise die breitere Basis STBXBA3000 (28,1 mm). Diese Basen sind aufgrund der physischen Abmessungen der Modulgehäuse nicht austauschbar.

Typische Anwendungsfehler und technische Hinweise

Stellen Sie sicher, dass die Montagebasen sicher auf der DIN-Schiene eingerastet sind und dicht aneinanderliegen. Zwischen benachbarten Basen vorhandene Lücken können zu kurzzeitigen Unterbrechungen im internen STB-Backplane-Bus führen, wodurch schwer zu diagnostizierende „Bus Off“-Fehler oder zufällige Modulausfälle während des Betriebs verursacht werden können.

Tipps für Inbetriebnahme und Verdrahtung

Schieben Sie beim Zusammenbauen der Modicon-STB-Insel die Montagebasen horizontal auf der DIN-Schiene zusammen, bis die seitlich montierten Busstecker vollständig ineinandergreifen. Lassen Sie die Basen erst nach ihrer Ausrichtung einrasten. Das Aufdrücken eines Moduls auf eine falsch ausgerichtete Basis kann die empfindlichen, vergoldeten Backplane-Stifte beschädigen.

Installationsrichtlinien

WICHTIGER WARNHINWEIS

Schalten Sie alle Stromquellen ab, die die Modicon-STB-Insel und die zugehörigen Feldgeräte versorgen, bevor Sie Montagebasen installieren, entfernen oder verdrahten. Andernfalls können die interne Bus-Schaltung dauerhaft beschädigt oder unerwartete Systemreaktionen ausgelöst werden.

1

Montieren Sie die Basis STBXBA2000 auf einer sauberen, geerdeten 35-mm-DIN-Schiene, indem Sie die Oberseite der Basisklemme über die Schiene haken und sie fest nach unten drücken, bis sie einrastet.

2

Schieben Sie die Basis horizontal entlang der DIN-Schiene, bis ihr seitlicher Stecker mit der angrenzenden STB-Basis oder dem Netzwerk-Schnittstellenmodul (NIM) verbunden ist.

3

Überprüfen Sie, ob die mechanische Codierung an der Basis mit der Konfiguration des einzusetzenden E/A-Moduls übereinstimmt.

4

Richten Sie das E/A-Modul sorgfältig über der Basis aus und drücken Sie es gerade nach unten, bis die Modulverriegelung sicher am Basisgehäuse einrastet.

FAQ

Was ist die Hauptfunktion der Montagebasis STBXBA2000?

Sie bietet die physische Montageplattform und die Backplane-Bus-Verbindungsschnittstelle für Modicon-STB-E/A-Module und ermöglicht deren Kommunikation mit dem Netzwerkschnittstellenmodul.

Kann ich diese Basis mit jedem Modicon-STB-Modul verwenden?

Sie ist mit standardmäßigen 18,1 mm breiten Modicon-STB-Modulen kompatibel. Für breitere Module, beispielsweise 28,1 mm breite Einheiten, ist die Basis STBXBA3000 erforderlich.

Unterstützt diese Montagebasis das Austauschen von E/A-Modulen im laufenden Betrieb?

Ja, das Modicon-STB-System unterstützt das Austauschen von E/A-Modulen im laufenden Betrieb aus ihren Montagebasen, sofern die Systemkonfiguration und die Sicherheitsprotokolle dies zulassen.

Was soll ich tun, wenn der Backplane-Bus sporadische Kommunikationsfehler anzeigt?

Überprüfen Sie, ob alle angrenzenden Montagebasen fest auf der DIN-Schiene zusammengeschoben sind und die seitlich montierten Bus-Steckverbinder vollständig und lückenlos eingerastet sind.
