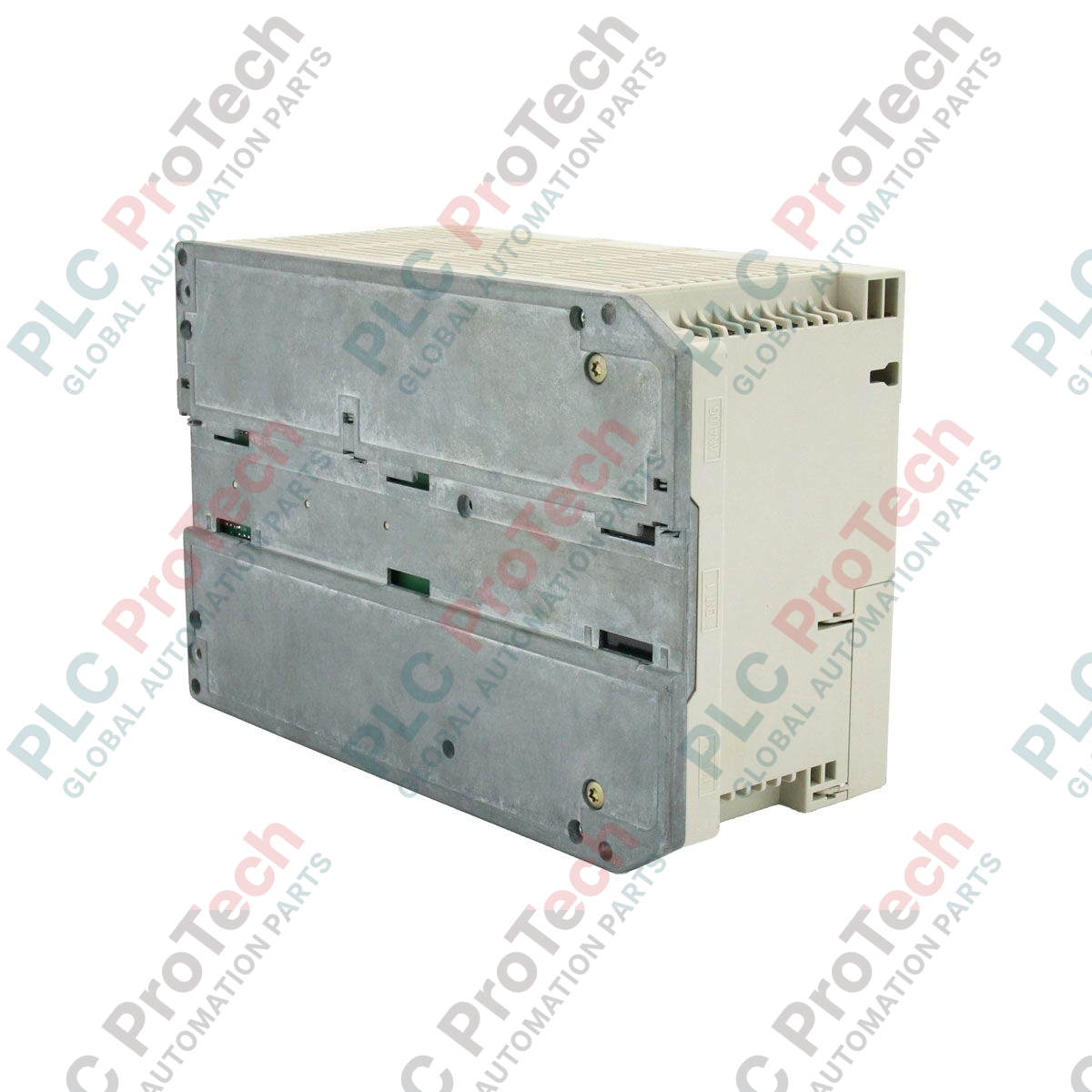

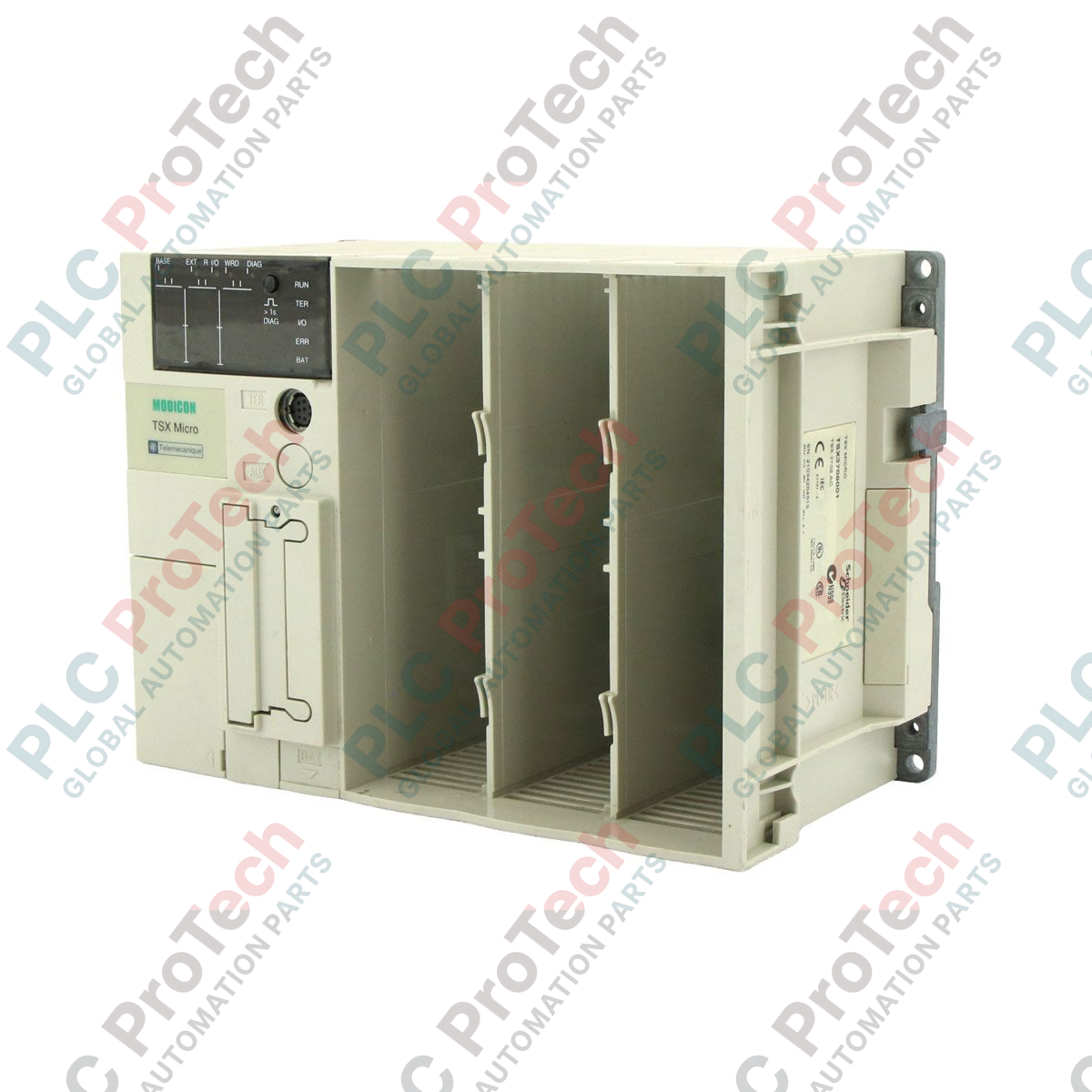

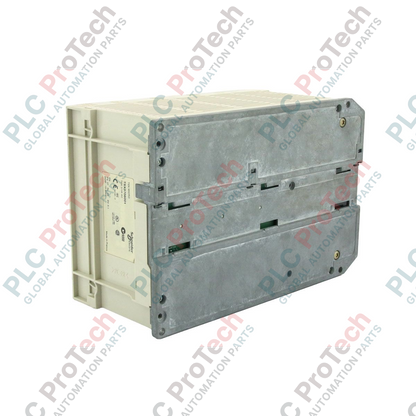

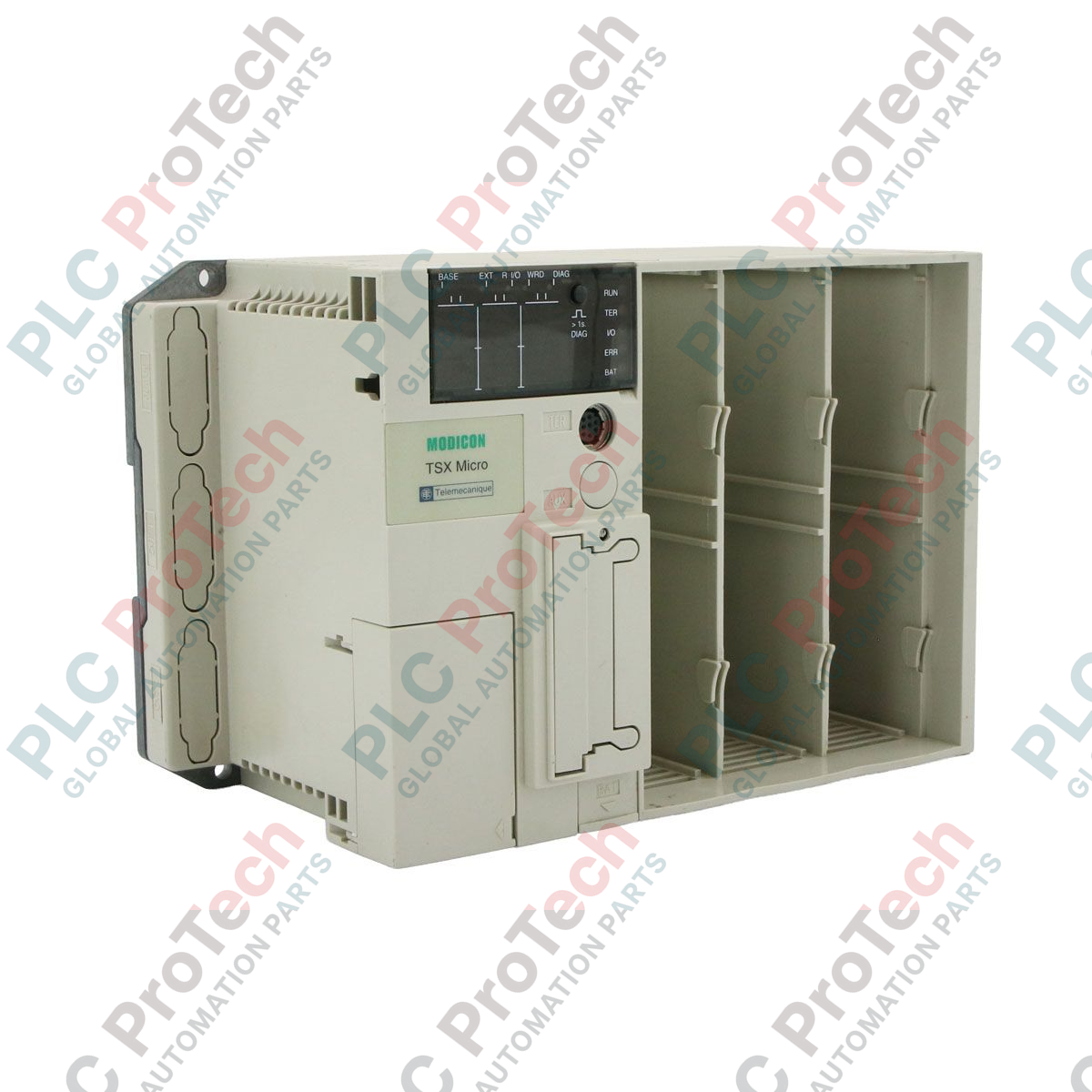

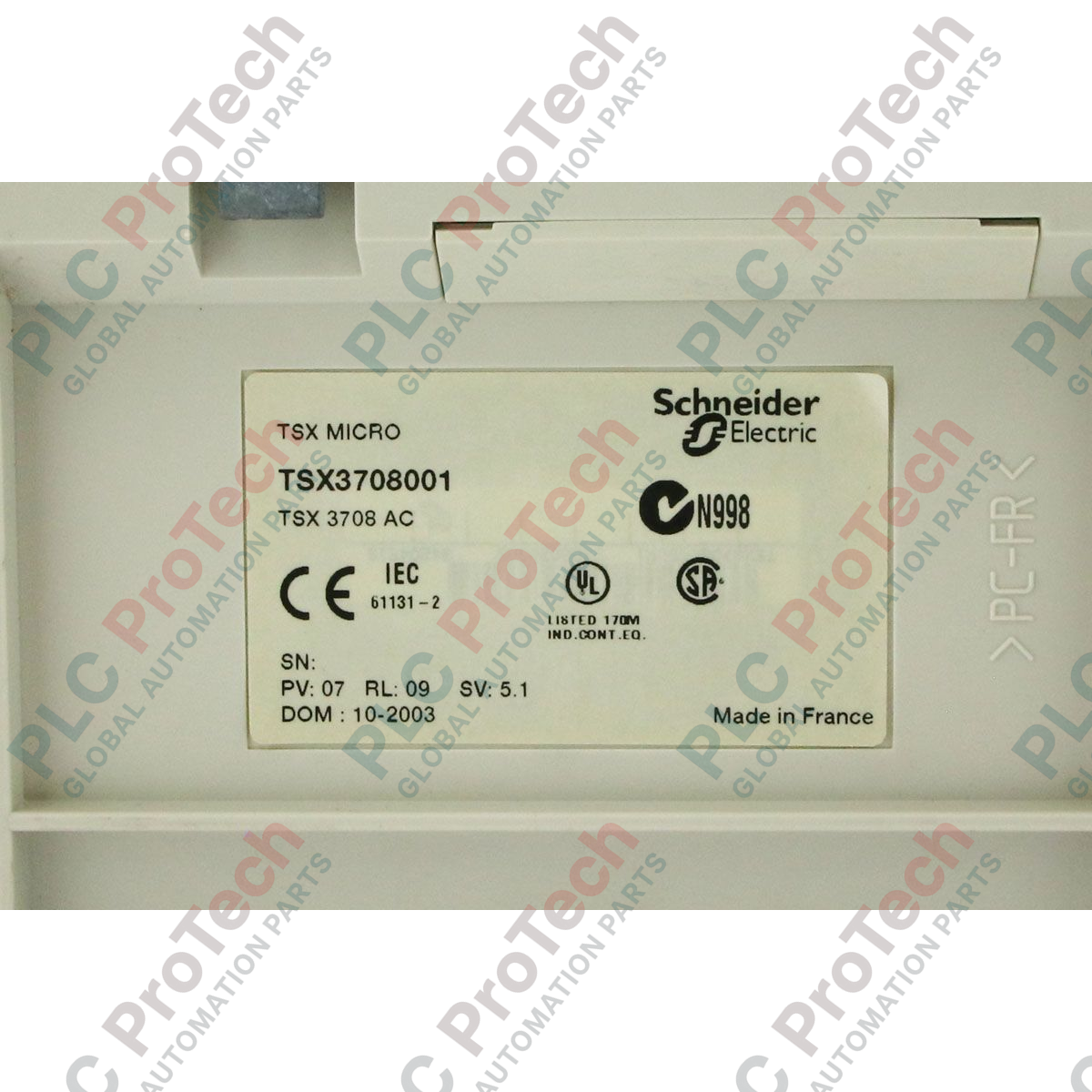

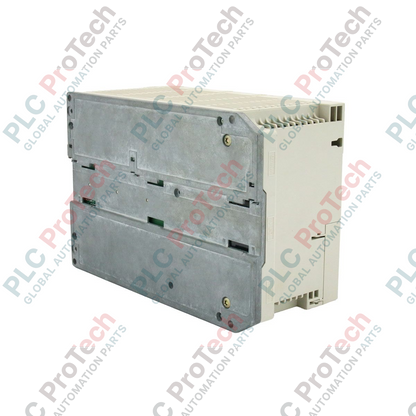

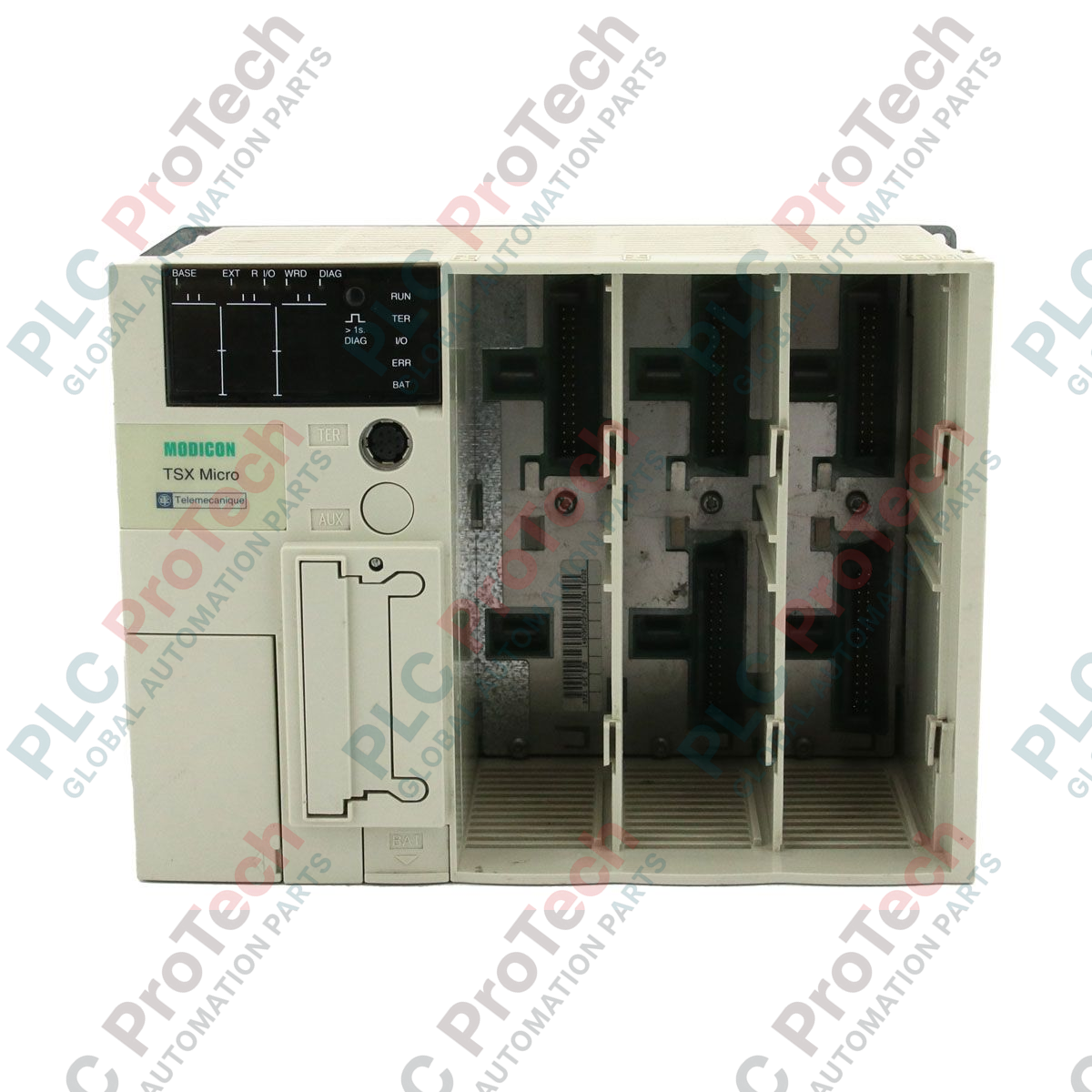

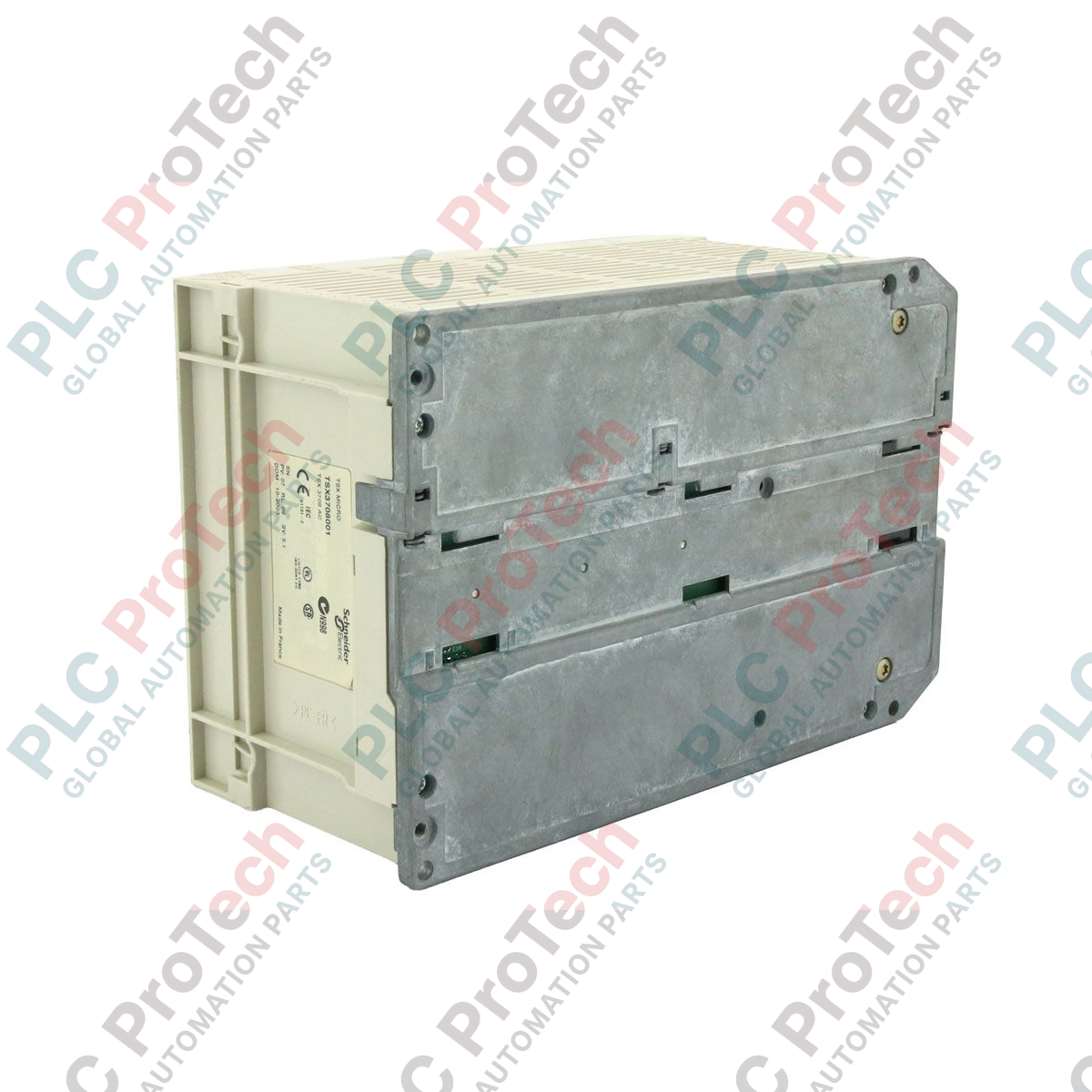

Schneider Electric TSX3708001 Modicon TSX Micro SPS-Basissteuerung

SKU TSX3708001

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Schneider Electric
Produkt-Nr.: TSX3708001
Herkunftsland:Frankreich
Produkttyp: PLC-CPU-Module
Zahlung: T/T, Western Union
Gewicht: 540g
Abmessungen: 16.40 x 14.20 x 7.40 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Der Schneider Electric TSX3708001 wurde für kompakte Architekturen der industriellen Automatisierung entwickelt und dient als modularer Basiscontroller innerhalb der Modicon-TSX-Micro-Plattform. Diese Hardwareplattform bietet lokale Steuerung, Verarbeitung sowie Eingangs-/Ausgangsverwaltung für Maschinenautomatisierung und Prozessregelkreise mittlerer Komplexität. Dank einer modularen Steckplatzkonfiguration können Steuerungsingenieure die Systemfunktionen durch die Integration spezialisierter digitaler, analoger und Kommunikationsmodule erweitern.

Wichtige Merkmale

Modulare Architektur: Verfügt über 2 verfügbare Steckplätze zur Aufnahme von Modicon-TSX-Micro-E/A- und anwendungsspezifischen Modulen im Halb- oder Vollformat.
Integrierte Stromversorgung: Betrieb mit einer nominalen Eingangsspannung von 24 V Gleichstrom, was die Stromverteilung im Schaltschrank vereinfacht.
Erweiterbarer Speicher: Verfügt über einen PCMCIA-Steckplatz für Speichererweiterungskarten und bietet damit ausreichend Kapazität für komplexe Logik und Datenprotokollierung.
Lokale Kommunikation: Ausgestattet mit einem dedizierten TER-Anschluss für die direkte Verbindung mit Programmierterminals, HMIs oder seriellen Netzwerken.
Robuste Konstruktion: Industriegehäuse, ausgelegt für den Einsatz unter Vibrationen, thermischer Belastung und elektrischen Störungen in rauen Umgebungen.

Anwendungen

Materialtransport sowie automatisierte Förderbandsortiersysteme.
Verpackungsmaschinen und Steuerung von Montagelinien.
Wasseraufbereitungs-Pumpstationen und dezentrale Umweltsteuerung.
Modernisierungen von Legacy-Systemen und direkter Ersatz für bestehende Modicon-TSX-Micro-Architekturen.

Technische Spezifikationen

Parameter	Spezifikation
Hersteller	Schneider Electric
Modellnummer	TSX3708001
Produktserie	Modicon TSX Micro
Gerätetyp	Modularer Basiscontroller
Eingangsspannung	24 V Gleichstrom
Anzahl der Steckplätze	2 Steckplätze (für E/A- oder Kommunikationsmodule)
Programmiersoftware	PL7 Micro / PL7 Pro
Produktlebenszyklusphase	Veraltet / Legacy
Abmessungen	16,40 x 14,20 x 7,40 cm
Versandgewicht (berechnet)	0,54 kg
Warennummer	85371099
ECCN	N

Anschlüsse und Schnittstellen

Schnittstellenanschluss / Klemme	Funktionszuweisung
Stromversorgungs-Klemmenblock	24-V-Gleichstrom-Hauptstromversorgungseingang und Systemerdungsanschluss
TER-Anschluss (Mini-DIN)	Uni-Telway-Programmierterminal, HMI-Schnittstelle oder serielle Verbindung
PCMCIA-Steckplatz	Schnittstelle für Speichererweiterungskarte oder Netzwerkkommunikationskarte

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Die TSX3708001 ist eine veraltete Hardwarekomponente. Stellen Sie beim Austausch dieses Geräts in bestehenden Systemen sicher, dass das in PL7 Micro/Pro kompilierte Anwendungsprogramm vollständig gesichert ist. Bei der Migration auf moderne Plattformen werden die Serien Modicon M340 oder M241 als empfohlener Upgrade-Pfad betrachtet, allerdings ist dafür eine vollständige Neuprogrammierung der Steuerungslogik in EcoStruxure Control Expert oder Machine Expert erforderlich.

Typische Anwendungsfehler und technische Hinweise

Stellen Sie eine ausreichende Wärmeableitung im Gehäuse sicher. Da dieses Gerät auf natürliche Konvektionskühlung angewiesen ist, ist ein Mindestabstand von 50 mm oberhalb und unterhalb des Chassis entscheidend. Der Betrieb der Steuerung bei Umgebungstemperaturen über 60 °C ohne aktive Belüftung beschleunigt die Bauteilalterung und kann zu unerwarteten CPU-Fehlern führen.

Tipps zu Inbetriebnahme und Verdrahtung

Verwenden Sie für die Verbindung mit dem TER-Anschluss stets hochwertige geschirmte Kabel, um elektromagnetische Störungen (EMI) durch benachbarte Frequenzumrichter (VFDs) zu minimieren. Stellen Sie sicher, dass die Befestigungsclips der DIN-Schiene vollständig eingerastet sind und die Schiene selbst direkt mit der zentralen Erdungsschiene des Schaltschranks verbunden ist, um eine ausreichende Störfestigkeit zu gewährleisten.

Installationsrichtlinien

WICHTIGER WARNHINWEIS: Schalten Sie vor Beginn der Installation, Wartung oder des Einsetzens von Modulen die Stromversorgung des Hauptschaltschranks vollständig spannungsfrei. Überprüfen Sie, dass am 24-V-Gleichstrom-Klemmenblock keine Restspannung anliegt. Eine unzureichende Netztrennung kann zu dauerhaften Schäden an der CPU-Rückwandplatine und den angeschlossenen E/A-Modulen führen.

1

Montieren Sie die TSX3708001-Basissteuerung horizontal auf einer standardmäßigen 35-mm-DIN-Schiene und stellen Sie sicher, dass der Verriegelungshebel sicher einrastet.

2

Verbinden Sie den Funktionserdeleiter über einen Leiter mit niedriger Impedanz mit der dafür vorgesehenen Erdungsklemme am Grundgerät.

3

Setzen Sie alle erforderlichen Erweiterungsmodule in die vorgesehenen Steckplätze ein und stellen Sie sicher, dass sie vor dem Einschalten vollständig eingerastet und verriegelt sind.

4

Verbinden Sie die 24-V-Gleichstromversorgung mit dem Eingangsklemmenblock und achten Sie dabei genau auf die korrekte Polaritätskennzeichnung.

FAQ

Welche Software wird zum Programmieren des Controllers TSX3708001 benötigt?

Dieser Controller wird über die dedizierte TER-Kommunikationsschnittstelle mit der Software Schneider Electric PL7 Micro oder PL7 Pro programmiert.

Welche Eingangsspannung benötigt diese Basiseinheit?

Der TSX3708001 benötigt eine nominale 24-V-Gleichstromversorgung, um die interne CPU und die lokale Rückwandplatine mit Strom zu versorgen.

Kann der Speicher des TSX3708001 erweitert werden?

Ja, das Gerät verfügt über einen PCMCIA-Steckplatz, der Speichererweiterungskarten für erweiterten Speicherplatz für Anwendungsprogramme und Daten unterstützt.
