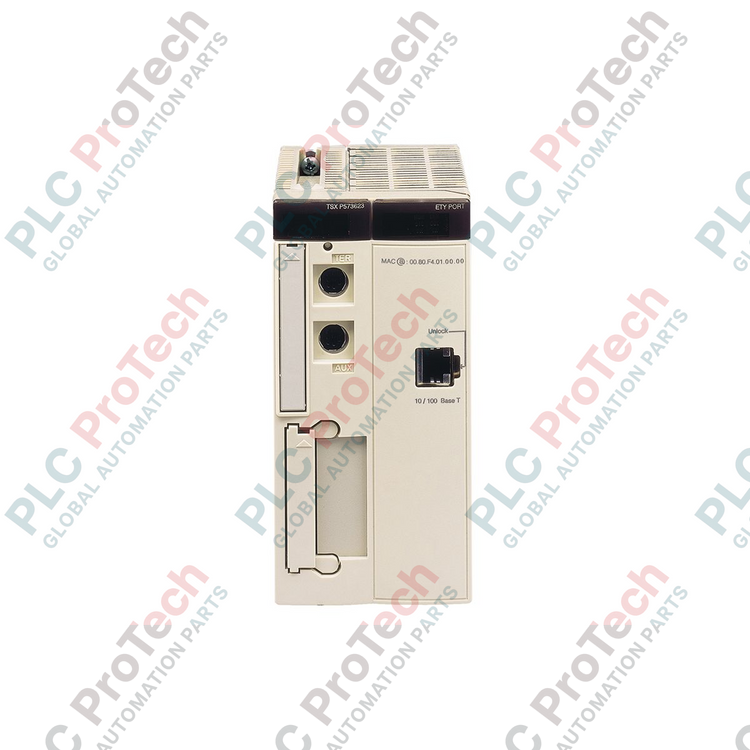

Hersteller: Schneider Electric
Produkt-Nr.: TSXP57363AM
Herkunftsland:Frankreich
Produkttyp: PLC-CPU-Module
Zahlung: T/T, Western Union
Gewicht: 610g
Abmessungen: 18,00 × 26,00 × 9,50 cm
Versandhafen: Xiamen
Garantie: 12 Monate

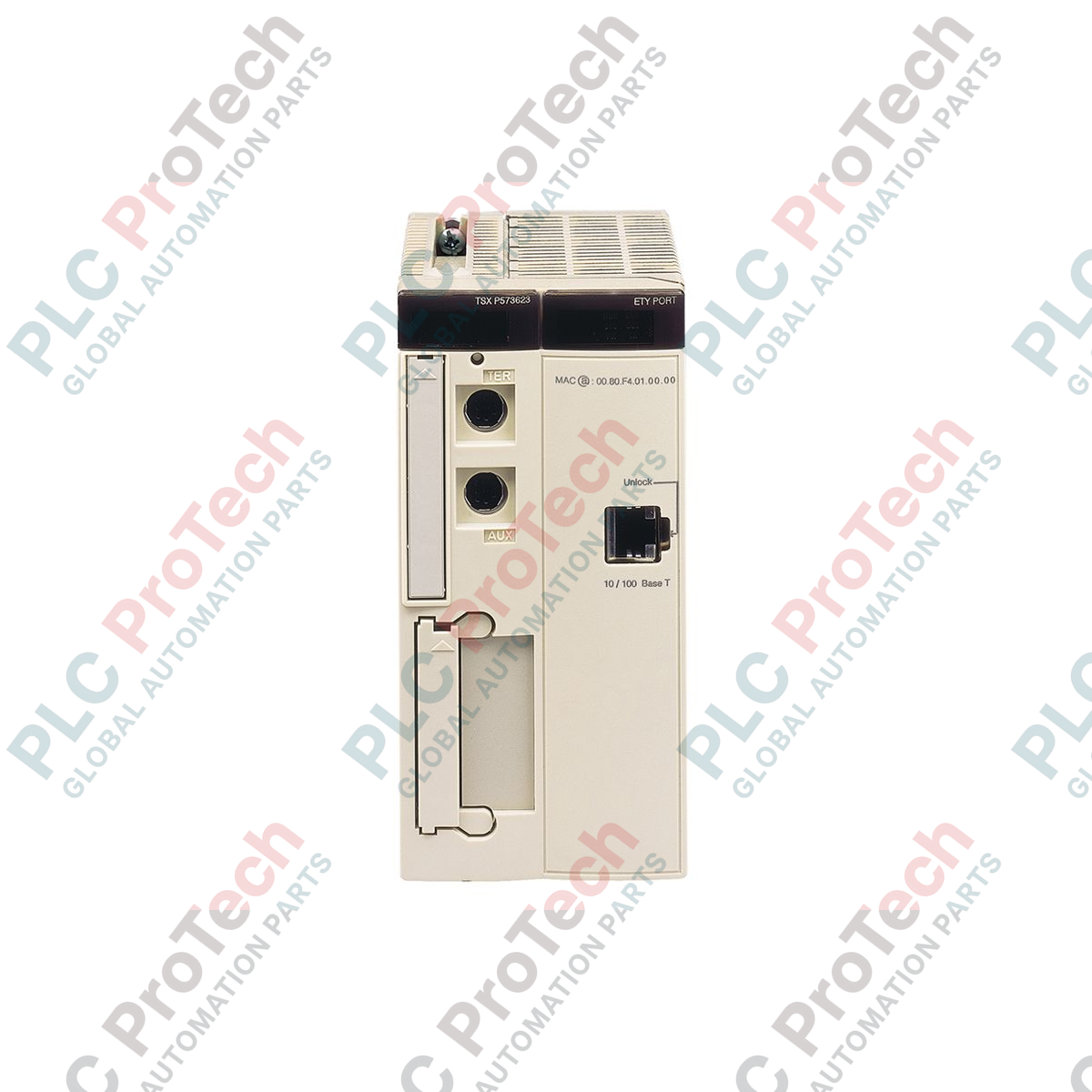

Die Ausführung leistungsstarker Steuerungssequenzen in komplexen Industriearchitekturen ist die Hauptfunktion des Schneider Electric TSXP57363AM-Prozessors im Doppelformat. Dieser Prozessor wurde speziell für die ältere Plattform Modicon Premium entwickelt und bietet die Rechenleistung, Speicherkapazität und Kommunikationsschnittstellen, die zur Verwaltung anspruchsvoller Multi-Rack-Konfigurationen in Echtzeitverarbeitungsumgebungen erforderlich sind.
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Schneider Electric |
| Modellnummer | TSXP57363AM |
| Produktfamilie | Modicon Premium PLM |
| Softwarekompatibilität | Unity Pro / EcoStruxure Control Expert |
| Stromaufnahme | 1900 mA bei 5 V Gleichspannung |
| Interner Speicher | 1120 kB RAM (Programm und Daten) |
| Max. E/A-Kapazität | Bis zu 2048 digitale E/A, 512 analoge E/A |
| Kommunikationsanschlüsse | 1 x RJ45-Ethernet, 1 x USB, 1 x RJ45-Terminalanschluss (Modbus/Uni-Telway) |
| Modulformat | Doppelslot |
| Betriebstemperatur | 0 bis 60 °C |
| Produktstatus | Auslaufmodell (Legacy-Support verfügbar) |
| Versandgewicht (berechnet) | 0,61 kg |
| Paketabmessungen (berechnet) | 18,00 x 26,00 x 9,50 cm |
| Anschluss / Schnittstelle | Funktions-/Protokollzuweisung |
|---|---|
| RJ45 (oben) | Integriertes Ethernet-TCP/IP (10/100 Mbit/s) mit Unterstützung für Modbus TCP |
| USB-Anschluss | Programmierung, Diagnose und Firmware-Updates über EcoStruxure Control Expert |
| 8-poliger Mini-DIN | Terminalanschluss (TER) für serielle Uni-Telway- oder Modbus-RTU-Kommunikation |
| PCMCIA-Steckplatz | Unterstützt Speicherkarten zur Speichererweiterung (SRAM) oder Netzwerkkarten (FIP, Modbus Plus) |
Der TSXP57363AM ist ein Unity-nativer Prozessor. Beim Ersetzen älterer, mit PL7 programmierter Prozessoren (z. B. TSX57353M) muss die Steuerungsanwendung mithilfe des Datenbankkonverters von EcoStruxure Control Expert konvertiert werden. Beachten Sie, dass sich die Speicherzuweisungsstrukturen zwischen PL7 und Unity erheblich unterscheiden. Überprüfen Sie daher nach der Konvertierung, ob die Zuordnungen nicht lokal positionierter Variablen korrekt konfiguriert sind.
Mit einer hohen Stromaufnahme von 1900 mA an der 5-V-DC-Backplane stellt dieses Modul eine erhebliche Belastung für die Rack-Stromversorgung dar. Führen Sie bei der Planung oder Erweiterung eines Racks, das diesen Prozessor zusammen mit analogen oder Kommunikationsmodulen hoher Dichte enthält, eine strenge Leistungsbilanzberechnung durch. Stellen Sie sicher, dass das Rack von einem leistungsfähigen Versorgungsmodul wie TSXPSY5500 oder TSXPSY8500 gespeist wird, um Spannungseinbrüche und daraus resultierende Prozessorneustarts zu verhindern.
Stellen Sie bei der Inbetriebnahme des integrierten Ethernet-Anschlusses sicher, dass die IP-Adresse über die Drehschalter am Modul oder durch die Konfiguration des BOOTP-/DHCP-Servers korrekt zugewiesen wird. Verwenden Sie für die Ethernet-Verbindung immer doppelt geschirmte Twisted-Pair-Kabel (STP), um elektromagnetische Störungen (EMI) durch benachbarte Frequenzumrichter oder Leistungsschütze im Schaltschrank zu reduzieren.
KRITISCHE WARNUNG
Schalten Sie die gesamte Rack-Baugruppe immer spannungsfrei, bevor Sie das Prozessormodul einsetzen oder entfernen. Das Austauschen eines Prozessors im Doppelformat unter Spannung kann die Backplane-Steckverbinder dauerhaft beschädigen und den internen Flash-Speicher beschädigen.
Vergewissern Sie sich, dass die Stromversorgung des Racks vollständig ausgeschaltet und gegen Wiedereinschalten gesichert ist.
Richten Sie das Modul TSXP57363AM an den beiden dafür vorgesehenen Steckplätzen im Premium-Rack aus (typischerweise Steckplätze 0 und 1).
Drücken Sie das Modul vorsichtig gerade nach hinten, bis die Backplane-Steckverbinder vollständig eingerastet sind.
Ziehen Sie die beiden unverlierbaren Befestigungsschrauben oben und unten am Modul fest, um es am Rackrahmen zu sichern und eine ordnungsgemäße Erdungskontinuität herzustellen.
Schließen Sie die Kabel für den Ethernet-, USB- oder Terminalanschluss an und achten Sie dabei auf eine geeignete Zugentlastung.
