Hersteller: Weidmuller
Produkt-Nr.: IE-SW-BL06T-4POE-2SC
Herkunftsland:Deutschland
Produkttyp: Industrielle Ethernet-Switches
Zahlung: T/T, Western Union
Gewicht: 1000g
Abmessungen: 50 mm x 115 mm x 70 mm
Versandhafen: Xiamen
Garantie: 12 Monate

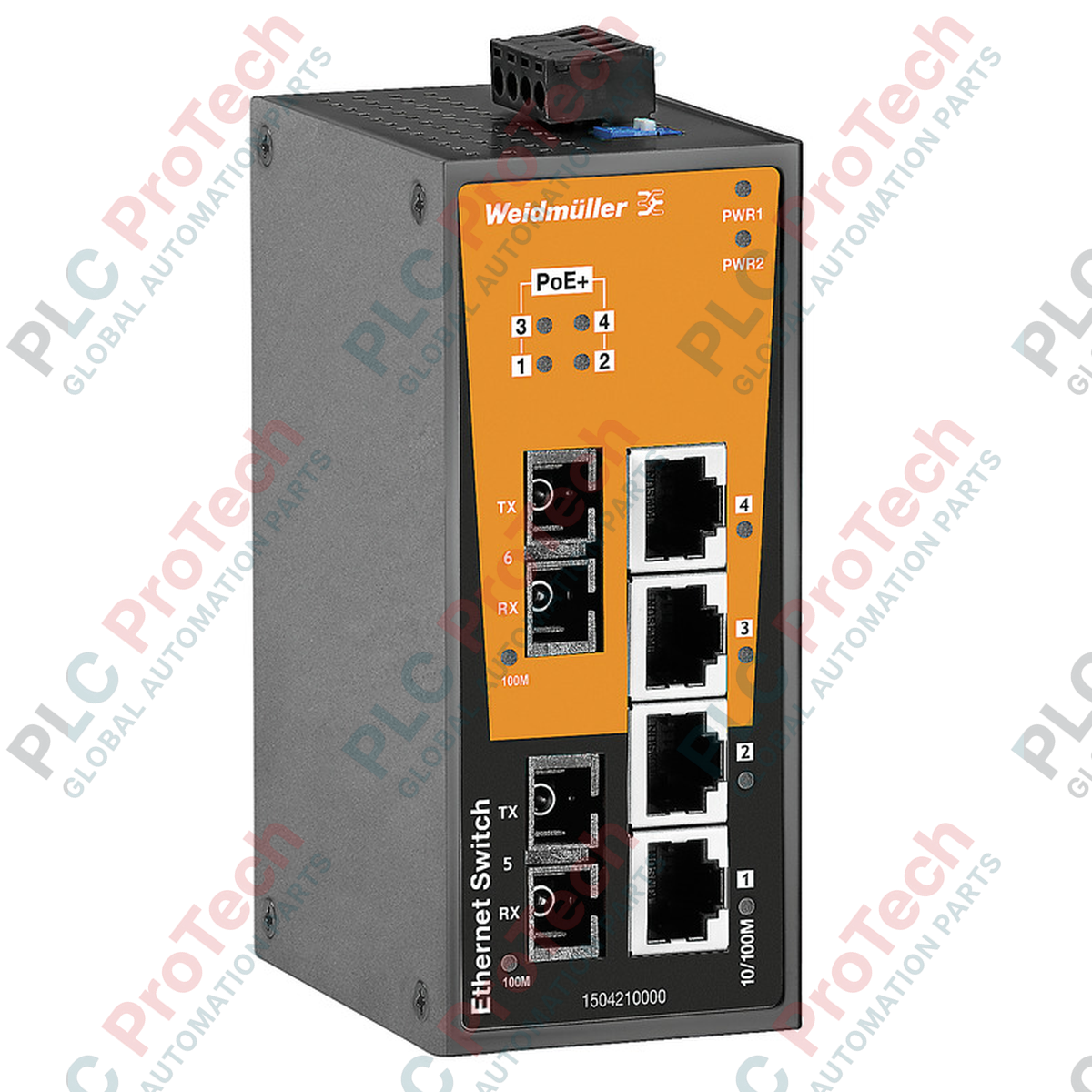

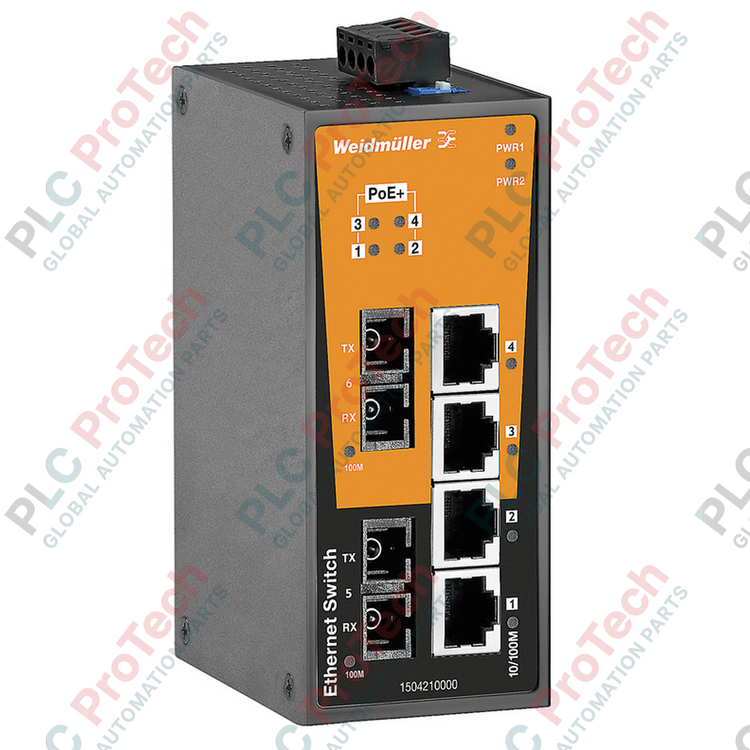

Der Weidmuller IE-SW-BL06T-4POE-2SC (Bestellnummer 1504220000) dient der zuverlässigen Datenverteilung und Stromversorgung in anspruchsvollen Industrienetzwerken und ist ein robuster, unmanaged Fast-Ethernet-Switch. Dieses Gerät kombiniert vier Power-over-Ethernet-(PoE-)Ports mit zwei Multimode-Glasfaserports, um die Kommunikation über große Entfernungen im Feld mit lokalen IP-fähigen Geräten zu verbinden.
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Weidmuller |
| Bestellnummer | 1504220000 |
| Modellbezeichnung | IE-SW-BL06T-4POE-2SC |
| Switch-Typ | Unmanaged PoE |
| Übertragungsrate | 100 Mbit/s (Fast Ethernet) |
| Transceivertyp | Multimode |
| Steckertyp | SC-Duplex |
| Typische Übertragungsdistanz | 5 km |
| Versorgungsspannung | 12/24/48 V DC (2 redundante Eingänge) |
| Einschaltstrom | 64,56 A bei 48 V DC (0,1 bis 1 ms) |
| Größe der MAC-Tabelle | 2 K |
| Größe des Paketpuffers | 768 kBit |
| Gehäusematerial | Aluminium |
| Schutzart | IP30 |
| Betriebstemperatur | -40 bis 75 °C |
| Lagertemperatur | -40 bis 85 °C |
| Umgebungsfeuchtigkeit | 5 % bis 95 % (nicht kondensierend) |
| Abmessungen (W x H x T) | 50 mm x 115 mm x 70 mm |
| Nettogewicht | 375 g |
| Versandgewicht | 1 kg |
| Schnittstelle / Verbindung | Beschreibung und Pinbelegung |
|---|---|
| Ports 1 bis 4 (RJ45) | 10/100BaseT(X)-Autonegotiation, PoE+-Stromversorgungsfunktion. |
| Ports 5 und 6 (SC-Duplex) | 100BaseFX-Multimode-Glasfaserschnittstelle für Uplink-/Backbone-Verbindungen. |
| Stromeingangsklemme | 1 abnehmbarer 4-poliger Klemmenblock für redundante Gleichstromeingänge (V1+, V1-, V2+, V2-). |
| Erdungsschraube | Gehäuseerdungsklemme an der Oberseite zur EMI-Abschirmung. |
Der IE-SW-BL06T-4POE-2SC dient als direkter Ersatz für ältere unmanaged Switches der Weidmuller-BasicLine-Serie. Bei der Umstellung von Nicht-PoE-Varianten (z. B. dem Standardmodell IE-SW-BL06-2SC) muss die Nennleistung der Stromversorgung erhöht werden, um das zusätzliche PoE-Leistungsbudget für nachgelagerte Feldgeräte abzudecken.
Obwohl der Switch einen großen Eingangsspannungsbereich von 12/24/48 V DC unterstützt, erfordert die vollständige Einhaltung des IEEE-802.3at/af-PoE-Ausgangsstandards in der Regel eine stabile 48-V-DC-Eingangsversorgung. Der Betrieb des Switches mit 12-V-DC- oder 24-V-DC-Eingängen kann die Fähigkeit zur Erhöhung der PoE-Spannung begrenzen oder die maximal pro Port abgebbare Leistung reduzieren. Überprüfen Sie stets das Gesamtleistungsbudget der angeschlossenen PDs (Powered Devices) anhand der verfügbaren Eingangskapazität.
Um Kommunikationsausfälle durch starke elektromagnetische Störungen (EMI) in Motorsteuerzentralen zu verhindern, stellen Sie sicher, dass die Gehäuseerdungsschraube über ein Kupferkabel mit mindestens 14 AWG mit der lokalen DIN-Schiene oder der Funktionserde verbunden ist. Bei Verwendung der SC-Duplex-Glasfaserports muss der TX-Port (Senden) des Switches mit dem RX-Port (Empfangen) des entfernten Medienkonverters oder Switches verbunden werden.
Schalten Sie alle Stromquellen spannungsfrei, bevor Sie dieses Gerät montieren, verdrahten oder warten. Hohe Einschaltströme (bis zu 64,56 A) können schwere Lichtbogenbildung verursachen, wenn Verbindungen unter Last hergestellt werden. Überprüfen Sie vor dem Einschalten, dass die Eingangsspannung dem auf dem Produktetikett angegebenen Bereich entspricht.
Rasten Sie den Switch auf einer standardmäßigen TS-35-DIN-Schiene ein. Stellen Sie sicher, dass der DIN-Schienenclip sicher einrastet, um eine Bewegung während des Betriebs zu verhindern.
Verbinden Sie den Funktionserdungsleiter mit der Erdungsschraube an der Oberseite des Switch-Gehäuses.
Verdrahten Sie die redundanten Gleichstromversorgungen mit dem abnehmbaren 4-poligen Klemmenblock. Ziehen Sie die Klemmschrauben mit 0,5 Nm an, um lose Verbindungen zu verhindern.
Stecken Sie die RJ45-Ethernetkabel in die Ports 1 bis 4 und verbinden Sie die SC-Duplex-Glasfaserkabel mit den Ports 5 und 6.
