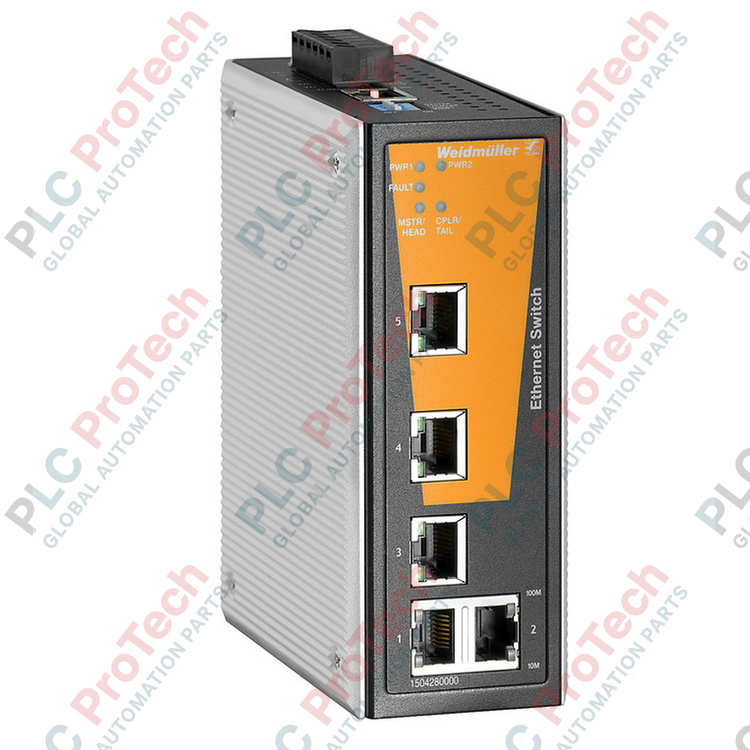

Weidmuller IE-SW-VL05M-5TX Managed Industrial-Ethernet-Switch der Value Line

Beschreibung

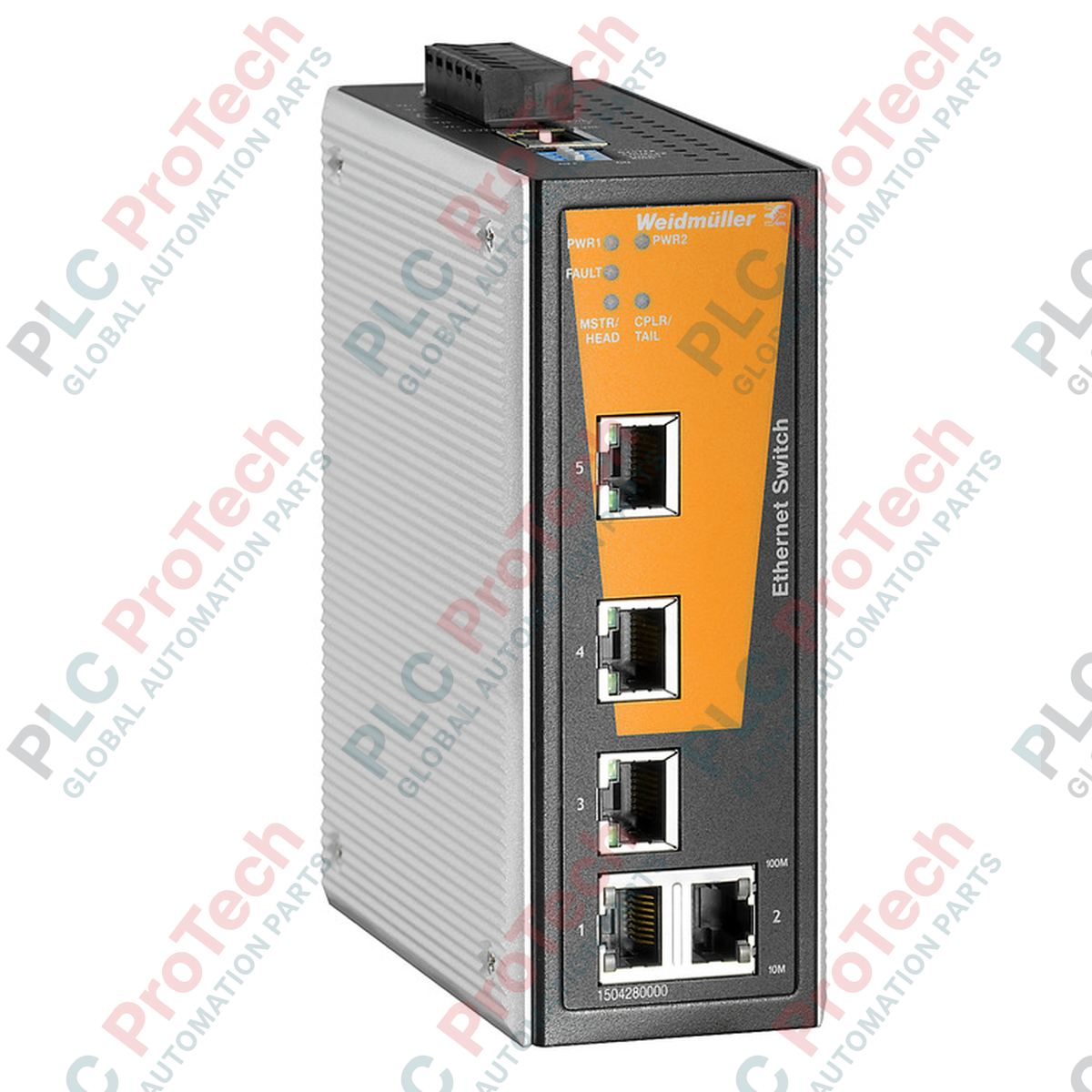

Der Weidmuller IE-SW-VL05M-5TX (Artikelnummer 1504280000) ist ein Managed-Industrial-Ethernet-Switch, der für eine zuverlässige, hochverfügbare Datenweiterleitung in robusten Automatisierungsnetzwerken entwickelt wurde. Das Infrastrukturgerät verfügt über fünf Fast-Ethernet-Ports und nutzt eine fortschrittliche Store-and-Forward-Switching-Architektur, um fehlerhafte Datenpakete auszusondern und deterministische Kommunikationsverbindungen zwischen Steuerelementen aufrechtzuerhalten.

Der Switch ist in einem robusten, kompakten Metallgehäuse nach IP30 untergebracht und für platzkritische DIN-Schieneninstallationen ausgelegt, ohne dabei an mechanischer Widerstandsfähigkeit gegenüber thermischer Belastung einzubüßen. Mithilfe der integrierten Layer-2-Managementsoftware können Netzwerkadministratoren die Datenverkehrspriorisierung aktiv konfigurieren, den sicheren Zugriff auf Schnittstellen-Ports steuern und Diagnosedaten überwachen. Redundante Eingänge für die duale Stromversorgung sind in das Design integriert und schützen kontinuierliche SCADA-Betriebsabläufe, verteilte I/O-Cluster und Feldnetzwerke vor plötzlichen Ausfällen der primären Stromversorgung.

Funktionen

• Fünf Fast-Ethernet-Ports: Ausgestattet mit 5 x RJ45-Ports, die Leitungsparameter per Auto-Negotiation automatisch anpassen und die Verbindung per Auto-MDI/MDI-X abgleichen.
• Managed-Layer-2-Architektur: Unterstützt erweiterte Konfigurationsprofile zur Datenverkehrsfilterung, Systemüberwachung und Optimierung industrieller Netzwerksegmente.
• Ausfallsichere redundante Stromversorgung: Zwei Stromeingänge unterstützen weite Versorgungsspannungsbereiche, um Netzwerkausfälle zu verhindern, falls ein externer Versorgungskreis ausfällt.
• Robuster Datenverkehrspuffer: Verfügt über eine Tabelle mit einer Kapazität von 2.000 MAC-Adressen und einen Paketspeicher von 1 Mbit, um Burst-Datenverkehr und Warteschlangen effizient zu verwalten.
• Robustes IP30-Metallgehäuse: Schlanke, robuste Außenkonstruktion aus Aluminium/Stahl, ausgelegt für Widerstandsfähigkeit gegenüber Stößen, Vibrationen und extremen Temperaturen.

Anwendungen

• Fertigungsautomatisierungszellen und kontinuierliche Machine-to-Machine-Netzwerkkoordination (M2M).
• Stromerzeugungsanlagen, Windparks und Datensammlung in Umspannwerken für erneuerbare Energien.
• Infrastruktur für die Wasser- und Abwasseraufbereitung, die eine hochverfügbare Fernüberwachung per Telemetrie erfordert.
• Öl-, Gas- und petrochemische Prozesskreise, die robuste Hardware erfordern, die gegenüber elektrischen Umgebungsstörungen widerstandsfähig ist.

Technische Spezifikationen

Alternative Modelle & Kompatibilität

Der IE-SW-VL05M-5TX ist ein Standardbestandteil von Weidmullers industriellem Value-Line-Automatisierungssegment. Wenn die Netzwerkanforderungen Glasfaserverbindungen über längere Strecken erfordern, müssen verwandte Hardwarekonfigurationen aus demselben Katalogportfolio verwendet werden, beispielsweise Versionen mit Multi-Mode-(MM)- oder Single-Mode-(SM)-Glasfaseranschlüssen. Das Gerät lässt sich direkt in standardmäßige industrielle Hardwaretopologien integrieren, einschließlich SPS-Knoten, Automatisierungsservern und intelligenten Sensoren mit standardmäßigen RJ45-Netzwerkverbindungen.

Anwendungsfehler & technische Hinweise

Bei Installationen vor Ort wird häufig versäumt, das Gehäuse ordnungsgemäß auf Erdpotenzial zu legen. Wird das Metallgehäuse nicht über die dafür vorgesehene Gehäuseerdungsschraube geerdet, verringert sich der Schutz des Switches gegen transiente Überspannungen, wodurch die Datenpfade elektromagnetischen Störungen (EMI) durch nahegelegene leistungsstarke Schaltantriebe ausgesetzt werden. Da das Gerät außerdem ein Gehäuse der Schutzart IP30 besitzt, bietet es keinen Schutz gegen Flüssigkeiten. Wird diese Hardware in Bereichen mit Wassernebel oder kondensierender Feuchtigkeit ohne eine zusätzliche IP65-Schutzanschlussdose eingesetzt, führt dies zu Kurzschlüssen und einer Beschädigung der internen Platinen.

Installationsrichtlinien

• Befestigung auf der DIN-Schiene: Richten Sie die rückseitige Montagevorrichtung des Switches an einer standardisierten TS-35-DIN-Schiene aus. Kippen Sie das Gerät vorsichtig nach hinten, bis der integrierte Montageclip sicher an der oberen und unteren Kante der Schiene einrastet.
• Freiräume zur Wärmeabfuhr: Lassen Sie innerhalb von Schaltschränken oberhalb und unterhalb des Modulgehäuses einen ungehinderten Mindestabstand von jeweils 5 cm, um eine normale konvektive Luftzirkulation zu gewährleisten und Wärmestau zu verhindern.
• Anschluss der Funktionserde: Verbinden Sie ein niederohmiges Kupfer-Erdungsband zwischen dem dafür vorgesehenen Erdungspunkt am Modulgehäuse und der zentralen Stern-Erdungsschiene des Schaltschranks.
• Einrichtung des Stromanschlusses: Isolieren Sie die externen Versorgungsleitungen ab und schließen Sie die redundanten Stromkabel (12 bis 48 V DC) an die entsprechenden Anschlüsse der abnehmbaren 6-poligen Schraubklemmenleiste an. Überprüfen Sie vor dem Wiedereinschalten der Hauptstromkreise alle Anschlusspunkte auf die korrekte Polarität.
