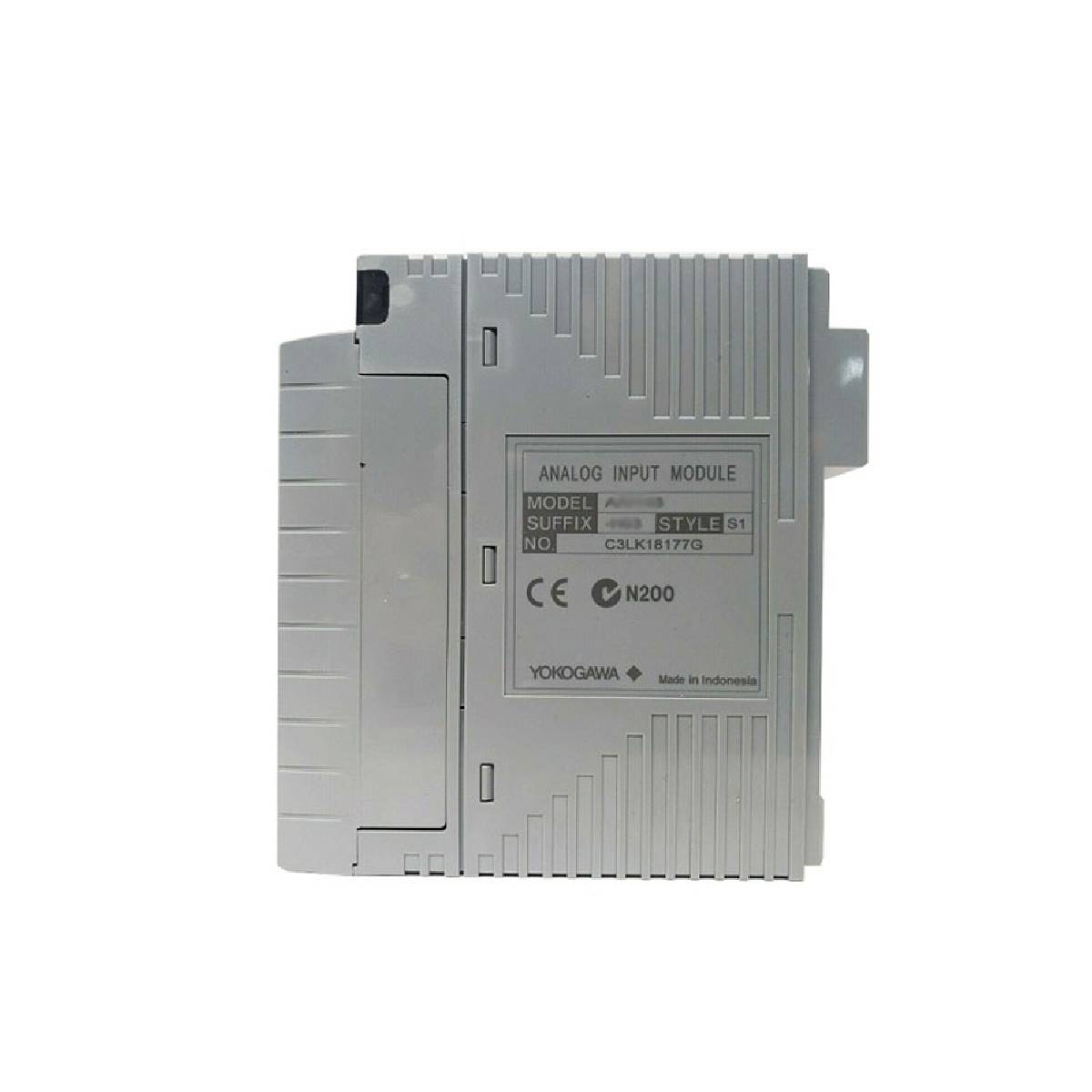

Yokogawa AAI135-S03 CENTUM VP Analogeingangsmodul

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Yokogawa
Herkunft Japan
Produkttyp: Analogeingangsmodul
Zahlung: T/T, Western Union
Gewicht: 0.3 kg
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Der Yokogawa AAI135-S03 (ersetzt durch AAI135-S53) ist ein leistungsstarkes Analogeingangsmodul der Serie des dezentralen Steuerungssystems (DCS) CENTUM VP. Das speziell für den Empfang standardisierter industrieller Feldsignale von 4 bis 20 mA entwickelte Modul verfügt über eine Eingangskonfiguration mit 8 Kanälen und vollständiger galvanischer Isolation zwischen den Kanälen. Die spezifische Suffixstruktur kennzeichnet diese Hardware als Standardausführung ohne Explosionsschutzoptionen. Für eine unterbrechungsfreie Schleifenüberwachung in aggressiven Anlagenumgebungen ist das Gerät mit einer chemikalien- und korrosionsbeständigen konformen Beschichtung gemäß ISA Standard G3 sowie für einen erweiterten Temperaturbereich von -20 bis 70 °C ausgelegt. Jeder Feldpfad ist vollständig von der Systemrückwandplatine und den benachbarten Kanälen isoliert und ermöglicht dadurch eine nahtlose Integration in hochverfügbare, doppelt redundante Steuerungssystemtopologien.

Merkmale

Wird innerhalb der Steuerungsplattform CENTUM VP eingesetzt und unterstützt doppelt redundante Hot-Standby-Architekturen.
Verfügt über 8 analoge Eingangskanäle mit vollständiger galvanischer Isolation zwischen Feld und System sowie zwischen den Kanälen.
Integrierte Messumformer-Versorgung, direkt in die Eingangsschleifen integriert, zur Versorgung von 2-Leiter-Instrumenten.
Erhöhte Hardwarebeständigkeit durch eine konforme Beschichtung gemäß ISA Standard G3 für raue chemische oder korrosive Umgebungen.
Erweiterter thermischer Betriebsbereich für einen zuverlässigen Betrieb von -20 bis 70 °C.
Unterstützt erweiterte Diagnosen von Feldgeräten über native digitale HART-Kommunikation.

Anwendungen

Prozessüberwachungsschleifen mit hoher Dichte in Raffinerien, petrochemischen Anlagen und Kraftwerken.
Hochintegrierte Instrumentierungssysteme, die eine dedizierte Kanaltrennung zur Vermeidung von Erdschleifen erfordern.
Dezentrale Steuerungsinfrastruktur für den Einsatz in aggressiven, nicht klimatisierten Außenbereichen.
Sicherheitskritische oder hochverfügbare Verarbeitungslinien, die dual-redundante Eingangskonfigurationen erfordern.

Bestellinformationen

Modell-/Suffixcode	Optionsspezifikation
AAI135	Analogeingangsmodul (4 bis 20 mA, 8 Kanäle, galvanisch getrennte Kanäle)
-S	Standardausführung
0 (5)	Ohne Explosionsschutz
3	Mit Option ISA-Standard G3 und Temperaturbereichsoption (-20 bis 70 °C)

Technische Spezifikationen

Positionen	Technische Daten
Hersteller	Yokogawa
Modell	AAI135-S03 (ersetzt durch AAI135-S53)
Anzahl der E/A-Kanäle	8-Kanal-Eingang, galvanisch getrennte Kanäle
E/A-Signal	4 bis 20 mA
Zulässiger Eingangsstrom	25 mA
Spannungsfestigkeit	Zwischen Eingang und System: 500 V AC, 1 Minute lang Zwischen Eingangskanälen: 500 V AC, 1 Minute lang
Eingangswiderstand	EIN: 290 Ω (bei 20 mA) bis 450 Ω (bei 4 mA) AUS: 500 kΩ oder größer
Zulässiger Lastwiderstand	—
Erkennung einer Unterbrechung im Stromkreis	—
Genauigkeit	±16 µA
Datenaktualisierungsperiode	10 ms
Messumformerversorgung	15,0 V oder höher (bei 20 mA); 29,3 V oder niedriger (bei 0 mA)
Temperaturdrift	±16 µA / 10 °C
Maximale Stromaufnahme	360 mA (5 V DC), 450 mA (24 V DC)
Maximale Stromaufnahme	0,3 kg
Externer Anschluss	Druckklemmenanschluss, MIL-Steckverbinderkabel, spezielles Kabel
HART-Kommunikation	Verfügbar

Installationsrichtlinien

Richten Sie das Eingangsmodul aus und setzen Sie es in den vorgesehenen Schnittstellensteckplatz der Knoten-Rückwandplatine im CENTUM-VP-Rack ein. Stellen Sie dabei sicher, dass alle Rückwandplatinensteckverbinder ohne jegliche Verspannung einrasten.
Halten Sie die Schutzanforderungen für kritische Stromkreise ein: Eine Zenerbarriere darf nicht mit diesem Modul verbunden werden. Beim Einsatz dieses Geräts in eigensicheren Feldstromkreisen muss eine Trennbarriere implementiert werden.
Bei Installationen, die über eine Kabelschnittstelle mit MIL-Steckverbinder geführt werden, ist sicherzustellen, dass die Spannungsfestigkeitsgrenzen der gesamten Anwendung den spezifischen technischen Grenzwerten des ausgewählten Verdrahtungskabelbaums entsprechen.
Halten Sie die Belüftungskanäle des Schranks frei, um eine optimale Konvektionsluftströmung zu ermöglichen und sicherzustellen, dass die Innentemperaturen sicher innerhalb des vorgesehenen Bereichs von -20 bis 70 °C bleiben.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Unterstützt das Modul den Anschluss externer Zener-Barrieren?

Nein, eine Zener-Barriere darf an dieses Modul nicht angeschlossen werden. Stattdessen muss bei der Verwendung des Geräts in explosionsgeschützten Anwendungen eine Trennbarriere eingesetzt werden.

Wie genau sind die Kanaltrennfähigkeiten dieses Geräts?

Das Modul bietet eine vollständige Trennung zwischen den Feldschaltungen und der internen Systemlogik sowie galvanisch getrennte Wege zwischen jedem einzelnen Ein- und Ausgangskanal, die für 500 V AC für 1 Minute ausgelegt sind.

Wie ändert sich der zulässige Lastwiderstand bei hohen Betriebstemperaturen?

Der standardmäßige zulässige Lastwiderstand für die Ausgangskanäle liegt zwischen 0 und 750 Ohm. Wenn das Modul jedoch in Umgebungstemperaturen von 60 bis 70 °C innerhalb einer konformen ER-Bus-Knoteneinheit verwendet wird, passt sich der zulässige Lastwiderstand auf einen Bereich von 200 bis 750 Ohm an.

Was passiert mit dem Eingangswiderstand des Moduls, wenn das System ausgeschaltet ist?

Wenn die Stromversorgung eingeschaltet ist, variiert der Eingangswiderstand dynamisch von 290 Ohm (bei 20 mA) bis 450 Ohm (bei 4 mA). Wenn die Stromversorgung ausgeschaltet ist, wechselt der Eingangswiderstand in einen hochohmigen Zustand von 500 kOhm oder mehr.
