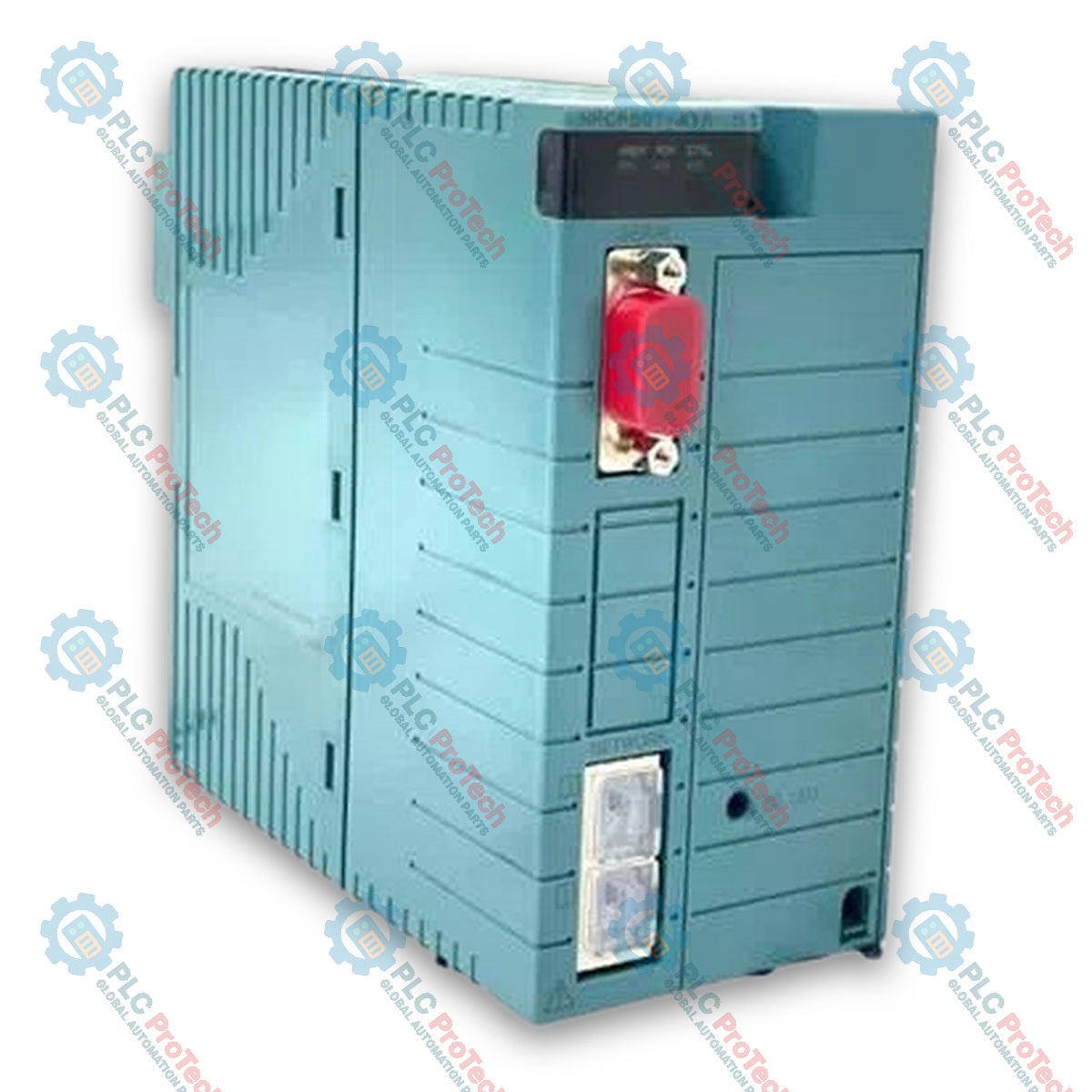

Yokogawa NFCP501-W05 STARDOM FCN-CPU-Modul

SKU NFCP501-W05

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Yokogawa
Produkt-Nr.: NFCP501-W05
Herkunftsland:Japan
Produkttyp: CPU-Module
Zahlung: T/T, Western Union
Gewicht: 900g
Abmessungen: 65,8 x 130 x 149,3 mm (W x H x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der Yokogawa NFCP501-W05 ist ein CPU-Modul, das für hochzuverlässige Prozesssteuerung und autonome Feldautomatisierung entwickelt wurde. Angetrieben von einem Intel Atom E3815 mit einer Taktfrequenz von 1,46 GHz dient dieses CPU-Modul als primärer Verarbeitungskern des STARDOM FCN-500-Controllers. Das Gerät verfügt über 256 MB ECC-geschützten Systemspeicher, 2 MB batteriegepufferten statischen RAM, 1 GB integrierten Flash-Speicher und einen SDHC-Steckplatz für Karten mit 4 GB bis 32 GB. Es umfasst 2 Ethernet-Ports mit modularen RJ45-Steckverbindern (10/100/1000 Mbit/s) für die Kommunikation im Steuerungsnetzwerk, eine asynchrone serielle RS-232-C-Schnittstelle und eine interne SB-Bus-Schnittstelle. Das NFCP501-W05 arbeitet mit einem Echtzeitsystem und unterstützt Anwendungsportfolios mit erweiterten Funktionen, die Redundanz von zwei CPUs sowie natürliche Luftkühlung ohne internen Lüfter.

Merkmale

Angetrieben von einem Intel Atom E3815 mit 1,46 GHz.
Ausgestattet mit 256 MB ECC-Systemspeicher, 2 MB batteriegepuffertem statischem RAM und 1 GB integriertem Flash-Speicher.
Verfügt über 2 RJ45-Gigabit-Ethernet-Ports (1000BASE-T/100BASE-TX/10BASE-T).
Integrierte serielle RS-232-C-Schnittstelle mit einem 9-poligen D-Sub-Stecker.
Unterstützt erweiterte Funktionen (Suffixcode -W) für Anwendungsportfolios.
Lüfterloses Design mit geringer Wärmeabgabe für den Dauerbetrieb.
Enthält Hardwarediagnose, Temperaturüberwachung und Watchdog-Timer.
Für die Redundanz von zwei CPU-Modulen konfigurierbar.

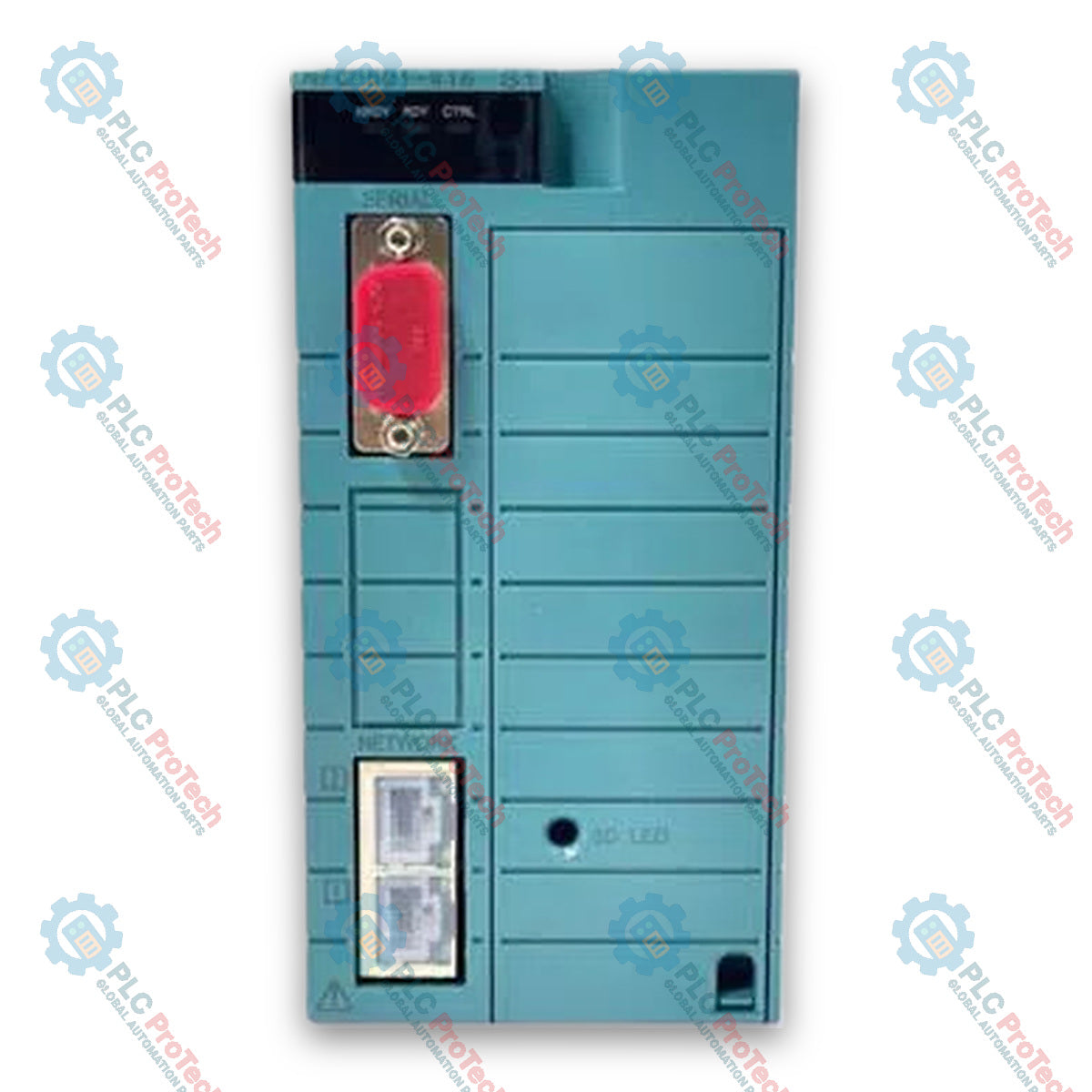

Status-LEDs an der Frontplatte für CPU, Ethernet, SD-Karte und Wartungsfunktionen.
Ausgestattet mit einem SD-Kartensteckplatz (SDHC Klasse 10, 4 bis 32 GB).

Anwendungen

Verteilte Prozessleitsysteme (DCS/PLC)
Installationen von Fernwirkgeräten (RTU)
Automatisierung von Öl- und Gasfeldern
Wasseraufbereitung und Versorgungsmanagement
Industrielle Strom- und Energiemanagementsysteme

Bestellinformationen

Modell	Suffix-Codes	Beschreibung
NFCP501		CPU-Modul für FCN (mit 2 Ethernet-Ports)
	-W	Mit erweiterten Funktionen
	0	Standardtyp
	5	Basistyp ohne Explosionsschutz

Technische Daten

Parameter	Spezifikation
Hersteller	Yokogawa
Modell	NFCP501-W05
Prozessor	Atom E3815 1.46 GHz
Hauptspeicher	256 MB mit ECC
Statischer RAM	2 MB mit ECC, batteriegepuffert
Sekundärspeicher	1 GB Onboard-Flash-Speicher
Externe Medien	1 SD-Kartensteckplatz: SDHC (4 bis 32 GB), Klasse 10
Serieller Port	1 RS-232-C-Port: 9-polige D-Sub-Buchse, Stecker
Serielle Übertragungsrate	0.3, 1.2, 2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6 oder 115.2 kbit/s
Ethernet-Ports	2 Ethernet-Ports (modulare RJ45-Buchsen)
Ethernet-Übertragungsrate	1000, 100, 10 Mbit/s (1000BASE-T, 100BASE-TX, 10BASE-T)
Interner Bus	SB-Bus (Duplex)
RAS-Funktionen	Watchdog-Timer, Temperaturüberwachung usw.
Batterie	1000-mAh-Lithiumbatterie aus Graphitfluorid
Versorgungsspannung	5 V DC +/-5%
Stromaufnahme	Max. 1200 mA
Duplex-Konfiguration	Möglich
Belegte Steckplätze	2 Steckplätze
Umgebungstemperatur im Betrieb	0 bis 55 °C
Umgebungstemperatur bei Lagerung	-40 bis 85 °C
Umgebungsluftfeuchtigkeit	5 bis 95 % rF (keine Kondensation)
Schutzart	IP20
Kühlung	Natürliche Luftkühlung
Gewicht	0.9 kg
Abmessungen (B x H x T)	65.8 x 130 x 149.3 mm

Anschlüsse/Schnittstellen

Stecker-Pin	Funktion
1	CD (Erkennung des Empfangsträgers auf dem Datenkanal)
2	RD (Empfangsdaten)
3	SD (Übertragungsdaten)
4	ER (Datenendgerät bereit)
5	SG (Signalmasse)
6	DR (Datensatz bereit)
7	RS (Übertragungsanforderung)
8	CS (Übertragung aktiviert)
9	Nicht verwendet

Installationsrichtlinien

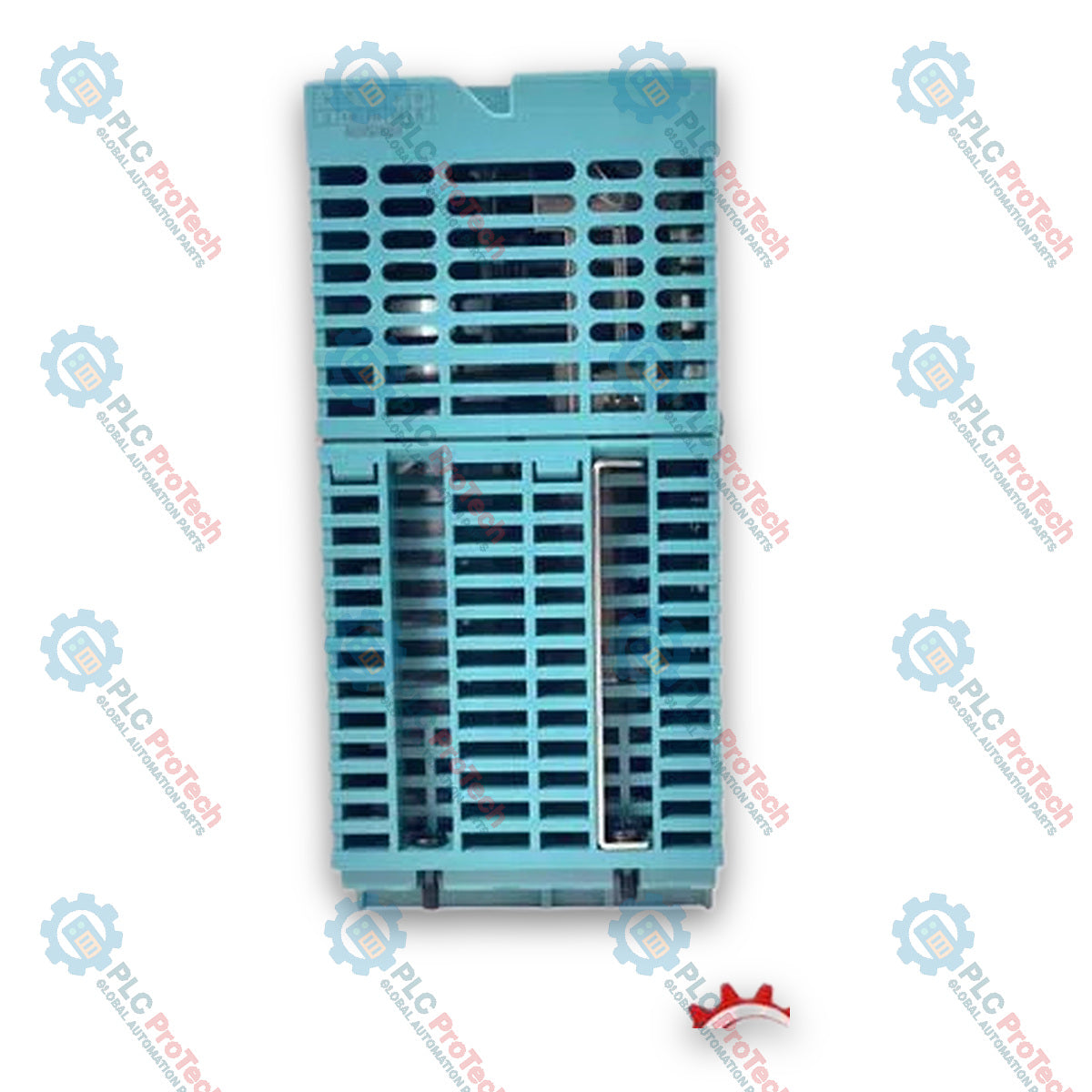

Für eine natürliche Luftzirkulation um das Modul sorgen; die oberen und unteren Lüftungsschlitze nicht blockieren.
Das Modul sicher in den vorgesehenen CPU-Steckplätzen des Basismoduls montieren (belegt 2 Basissteckplätze).
Vor dem Einschalten des Geräts prüfen, ob die Versorgungsspannung auf 5 V DC +/-5% geregelt ist.
Für Netzwerkverbindungen über modulare RJ45-Buchsen Standard-UTP-Kabel mit gerader Belegung (CAT5e oder höher) verwenden.
Die vordere CPU-Abdeckung mit einem Drahtschloss (empfohlener Durchmesser 1 mm) sichern, um eine unbefugte Betätigung der Schalter zu verhindern.
Eine ordnungsgemäße Erdung des Systems gemäß den örtlichen Vorschriften vornehmen.

FAQ

Wie viele Basis-Steckplätze belegt das CPU-Modul?

Das CPU-Modul belegt zwei Steckplätze auf dem FCN-Basismodul.

Welcher Prozessor und wie viel Arbeitsspeicher sind in das Gerät integriert?

Das Modul ist mit einem Intel Atom E3815-Prozessor mit 1,46 GHz und 256 MB ECC-Arbeitsspeicher ausgestattet.

Kann der serielle Anschluss in redundanten CPU-Konfigurationen verwendet werden?

Der integrierte serielle RS-232-C-Anschluss kann nicht verwendet werden, wenn CPU-Module redundant konfiguriert sind.

Welche Art von externer Speicherkarte unterstützt das Gerät?

Das CPU-Modul unterstützt eine SDHC-Karte der Klasse 10 mit Kapazitäten von 4 GB bis 32 GB.
