اینورتر OMRON M1 کنترل موتور، ایمنی و Sysmac را یکپارچه می‌کند

اتوماسیون OMRON خانواده اینورتر M1 را به‌عنوان یک پلتفرم مقیاس‌پذیر کنترل موتورهای AC برای سازندگان و تولیدکنندگان ماشین‌آلات معرفی کرده است. این عرضه، عملکرد درایو، گزینه‌های متعدد شبکه‌های صنعتی، ایمنی یکپارچه و هم‌راستایی بیشتر با محیط اتوماسیون Sysmac این شرکت را در کنار هم قرار می‌دهد. این ترکیب از داشتن فهرستی طولانی‌تر از قابلیت‌ها مهم‌تر است: سازندگان تجهیزات اصلی مدرن، بیش از پیش به یک خانواده درایو نیاز دارند که بتواند چندین گونه ماشین را بدون افزایش فایل‌های مهندسی، قطعات یدکی و روش‌های راه‌اندازی پوشش دهد.

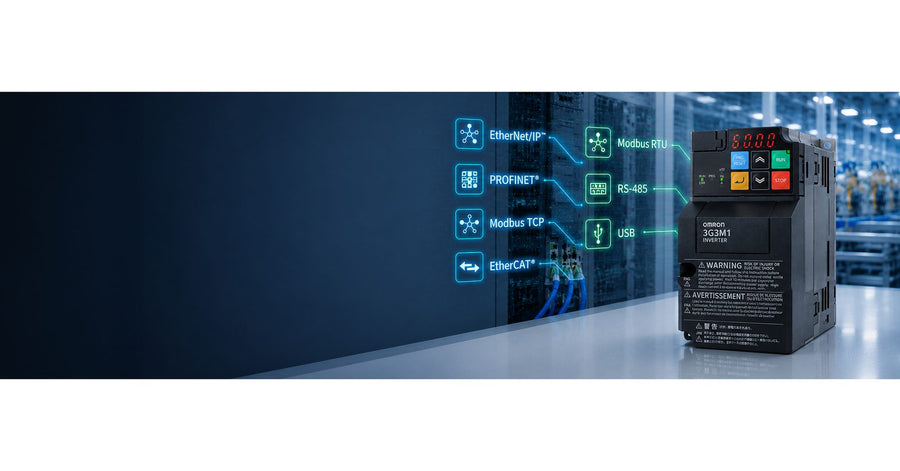

محدوده M1 با گونه‌های ارتباطی EtherCAT، EtherNet/IP و RS-485 عرضه می‌شود. OMRON آن را برای کاربردهای کنترل سرعت، گشتاور و موقعیت‌یابی در جابه‌جایی مواد، بسته‌بندی، پمپ‌ها، تجهیزات تهویه مطبوع، کمپرسورها و دیگر سامانه‌های موتورمحور در نظر گرفته است. این خانواده همچنین برای کار با چند نوع موتور طراحی شده و به پلتفرم ماشین اجازه می‌دهد لایه درایو خود را استاندارد کند و در عین حال انعطاف‌پذیری در انتخاب موتور را حفظ کند.

ارزش مهندسی در یکپارچگی معماری است

درایو فرکانس متغیر به‌ندرت فقط بر اساس توان نامی انتخاب می‌شود. این درایو باید با کنترلر، مفهوم ایمنی، شبکه، موتور، تابلو، ابزارهای راه‌اندازی و مدل نگهداری سازگار باشد. خانواده درایوی که از این لایه‌ها به‌صورت یکپارچه پشتیبانی کند، می‌تواند تنوع طراحی را در مجموعه ماشین‌های یک سازنده تجهیزات اصلی کاهش دهد. مهندسان می‌توانند قراردادهای پارامترگذاری، بلوک‌های عملکرد، مدیریت هشدار، استانداردهای کابل‌کشی و آزمون‌های پذیرش را دوباره استفاده کنند، به‌جای آنکه برای هر پروژه رابطی جداگانه ایجاد کنند.

اتصال بومی EtherCAT به‌ویژه برای ماشین‌آلات هماهنگ‌شده اهمیت دارد. این اتصال تبادل چرخه‌ای داده را با زمان‌بندی قابل پیش‌بینی ممکن می‌کند و اجازه می‌دهد اینورتر در معماری گسترده‌تر ماشین Sysmac مشارکت داشته باشد. EtherNet/IP برای کارخانه‌هایی مناسب است که این شبکه را برای یکپارچه‌سازی کنترلر و سامانه‌های نظارتی استاندارد کرده‌اند، در حالی که RS-485 همچنان برای کاربردهای حساس به هزینه، نوسازی سامانه‌های قدیمی و کاربردهای پمپ یا فن که در آن‌ها یک پروتکل سریال کافی است، مفید خواهد بود.

برای مهندسانی که پیش از ارزیابی یک خانواده جدید، رفتار پایه درایو را مقایسه می‌کنند، راهنمای عملی PLC ProTech درباره درایوهای فرکانس متغیر خروجی PWM، کنترل سرعت موتور، ترمزگیری و انتخاب اندازه مناسب برای کاربرد را توضیح می‌دهد.

ایمنی یکپارچه طراحی تابلو را تغییر می‌دهد

M1 شامل قابلیت Safe Torque Off با رتبه SIL 3 و سطح عملکرد e است. STO هنگام درخواست عملکرد ایمنی، مانع تولید گشتاور توسط درایو می‌شود. یکپارچه‌سازی این قابلیت می‌تواند کنتاکتورها، سیم‌کشی و فضای تابلو موردنیاز خارجی را کاهش دهد، اما نیاز به ارزیابی ریسک در سطح ماشین را از بین نمی‌برد. STO، مگر آنکه معماری کنترلی ماشین ابتدا کاهش سرعت را مدیریت کند، یک توقف کنترل‌نشده ایجاد می‌کند. محورهای عمودی، بارهای معلق و سامانه‌های دارای اینرسی زیاد ممکن است به ترمزهای مکانیکی یا قابلیت‌های اضافی حرکت ایمن نیاز داشته باشند.

پشتیبانی از Fail Safe over EtherCAT امکان می‌دهد فرمان‌ها و وضعیت‌های ایمنی در یک معماری سازگار، از طریق لایه ارتباطی دارای رتبه ایمنی منتقل شوند. این قابلیت در مقایسه با ایمنی صرفاً سیم‌کشی‌شده می‌تواند عیب‌یابی را ساده‌تر کند. با این حال، طراحی همچنان به محاسبات معتبر زمان واکنش نیاز دارد که پاسخ حسگر، منطق ایمنی، انتقال شبکه، حذف گشتاور درایو و زمان توقف مکانیکی را دربرگیرد. عملکرد ایمنی شبکه‌ای فقط به اندازه کل زنجیره ایمنی مؤثر است.

نمونه‌ای از خط بسته‌بندی

یک دستگاه کارتن‌گذار ماژولار را در نظر بگیرید که شامل نوار نقاله ورودی، زنجیر پره‌دار، پمپ خلأ و نوار نقاله خروجی است. سازنده تجهیزات اصلی می‌تواند از گونه‌های M1 مبتنی بر EtherCAT برای محورهای هماهنگ، از یک واحد با اندازه مناسب برای پمپ و از ساختارهای تشخیصی مشترک در سراسر ماشین استفاده کند. باز شدن حفاظ، عملکرد ایمنی را فعال می‌کند و کنترلر ثبت می‌کند که کدام محور درخواست توقف داده و آیا هر درایو به وضعیت ایمن خود رسیده است یا نه. هنگام تعمیر و نگهداری، تکنسین‌ها به‌جای یادگیری چند اکوسیستم نامرتبط درایو، کدهای هشدار و گروه‌های پارامتری یکسانی می‌بینند.

مزیت این کار فقط کاهش تعداد قطعات نیست، بلکه جداسازی سریع‌تر خطاهاست. اگر توقفی متناوب رخ دهد، وضعیت زمان‌بندی‌شده درایو، رویدادهای ایمنی و وضعیت‌های کنترلر می‌توانند مشخص کنند که مشکل از مدار حفاظ واقعی، اضافه‌بار موتور، نقص انکودر یا پایان مهلت شبکه ناشی شده است.

پشتیبانی گسترده از موتورها به استانداردسازی کمک می‌کند—اما به اعتبارسنجی نیاز دارد

یک پلتفرم اینورتر مشترک می‌تواند موجودی قطعات یدکی و نیازهای آموزشی را در کاربردهای موتورهای القایی و آهنربای دائم کاهش دهد. استانداردسازی نباید با وجود یک مجموعه پارامتر جهانی اشتباه گرفته شود. هر موتور همچنان به داده‌های صحیح پلاک، محدودیت‌های جریان، فرضیات حرارتی، تنظیم خودکار، بررسی فرکانس حامل و تحلیل خنک‌کاری در سرعت پایین نیاز دارد.

طول کابل، راکتورهای خروجی، تنش عایقی و کاهش جریان یاتاقان در موتورهای بزرگ‌تر یا تأسیسات دوردست اهمیت پیدا می‌کنند. کاربران پمپ و تهویه مطبوع همچنین باید حالت‌های خواب، راه‌اندازی در حال چرخش، رفتار PID فرایند و سیاست راه‌اندازی مجدد پس از قطع برق را بررسی کنند. ماشین‌های بسته‌بندی و جابه‌جایی ممکن است پاسخ گشتاور، تکرارپذیری موقعیت‌یابی، مقاومت‌های ترمز و تعویض سریع را در اولویت قرار دهند.

راه‌اندازی باید حالت‌های غیرعادی را آزمایش کند

یک برنامه منظم راه‌اندازی M1 با داده‌های موتور و بار آغاز می‌شود و سپس جهت چرخش، جریان، شتاب‌گیری، کاهش سرعت، حداقل و حداکثر سرعت و رفتار توقف را بررسی می‌کند. یکپارچه‌سازی شبکه باید از نظر قطع ارتباط چرخه‌ای، راه‌اندازی مجدد کنترلر، آدرس‌دهی تکراری و بازیابی پس از خاموش و روشن شدن درایو آزمایش شود. آزمون ایمنی باید هم وضعیت ایمن فرمان‌داده‌شده و هم عیب‌یابی بازگردانده‌شده به کنترلر را تأیید کند.

مهندسان باید پس از پذیرش، یک فایل پارامتر مرجع ذخیره کنند و آن را به نسخه نرم‌افزار ماشین مرتبط سازند. نسخه‌های فریم‌ور، پیکربندی گزینه‌ها، داده‌های موتور و هر پارامتری را که نسبت به خط پایه سازنده تجهیزات اصلی تغییر کرده است، ثبت کنید. بازیابی یک درایو جایگزین نباید به لپ‌تاپ یا حافظه یک مهندس خاص وابسته باشد.

طراحی شبکه نیز اهمیت دارد. توپولوژی خطی EtherCAT و شبکه‌های سوئیچ‌شده EtherNet/IP قواعد برنامه‌ریزی متفاوتی دارند. برای نمونه‌ای مرتبط با مهندسی شبکه حرکت، به راهنمای PLC ProTech درباره توپولوژی EtherNet/IP و الزامات سوئیچ برای درایوهای متصل مراجعه کنید. محصولات متفاوت‌اند، اما درس‌های مربوط به بخش‌بندی، عیب‌یابی و ترافیک قطعی همچنان کاربردی هستند.

M1 در کجا بیشترین جذابیت را دارد

این پلتفرم احتمالاً در جایی بیشترین قدرت را دارد که سازنده تجهیزات اصلی از قبل از Sysmac استفاده می‌کند و می‌خواهد مهندسی درایو، کنترلر، شبکه و ایمنی مانند یک سیستم واحد عمل کند. این پلتفرم همچنین برای کارخانه‌های چندماشینه‌ای که به‌دنبال کاهش تعداد خانواده‌های اینورتر تحت پشتیبانی واحد نگهداری هستند، گزینه‌ای عملی است. با این حال، تصمیم‌گیری برای انتخاب باید همچنان بر اساس خدمات محلی، محدوده توان، رتبه‌بندی‌های محیطی، الزامات عملکردی، راهکار هارمونیک و دسترس‌پذیری در طول چرخه عمر انجام شود.

اعلام OMRON بازتاب‌دهنده روند گسترده‌تری در کنترل حرکت است: ارزش درایو دیگر فقط به ولتاژ، آمپر و هرتز محدود نمی‌شود و کیفیت یکپارچه‌سازی اهمیت بیشتری پیدا کرده است. یک اینورتر مدرن باید گرهی قابل‌کنترل، قابل‌عیب‌یابی، ایمن و قابل‌نگهداری باشد. اگر M1 بتواند مهندسی یکپارچه‌ای را در گونه‌های ارتباطی و انواع موتور ارائه دهد، مزیت اصلی آن کاهش اصطکاک معماری از مرحله طراحی تا خدمات خواهد بود.
