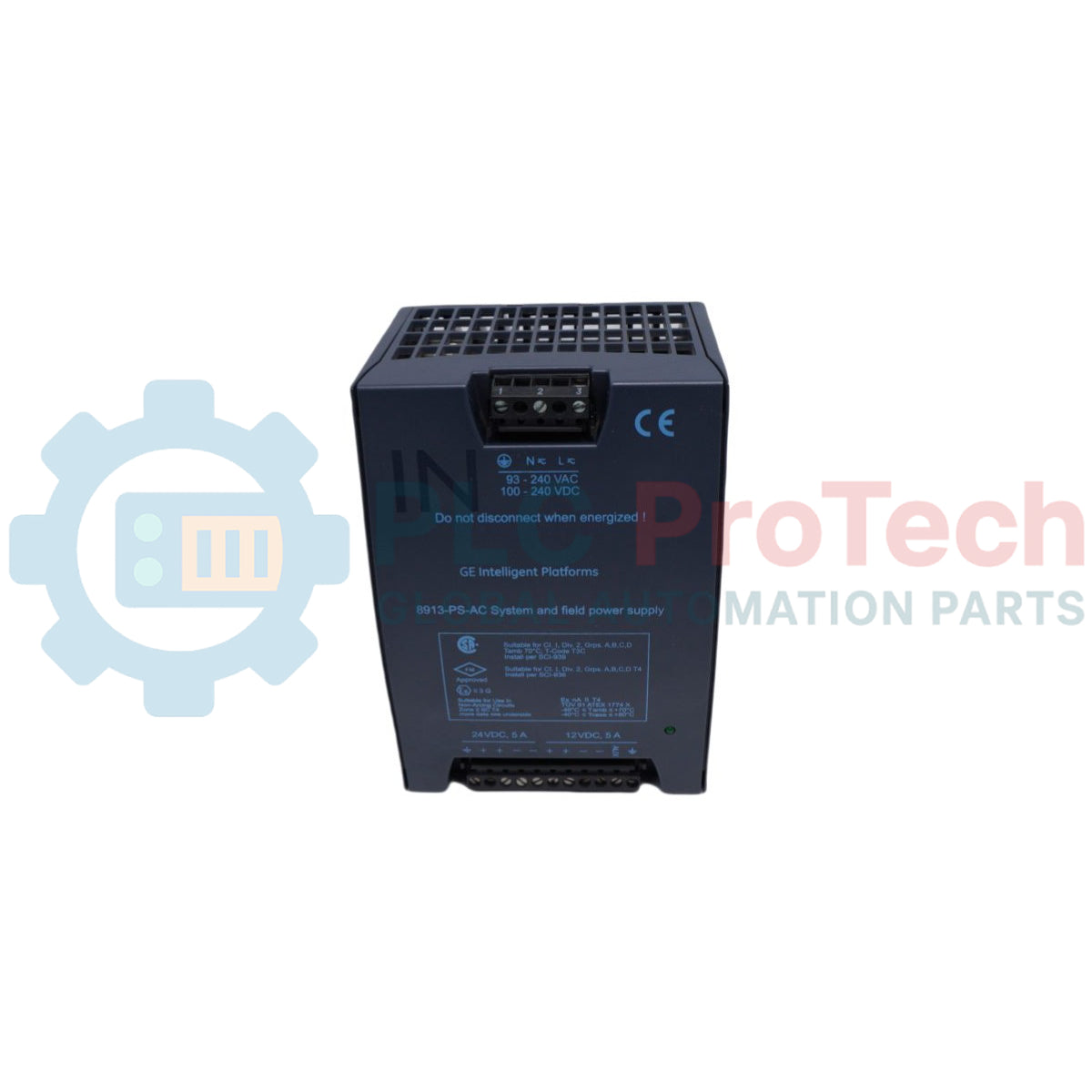

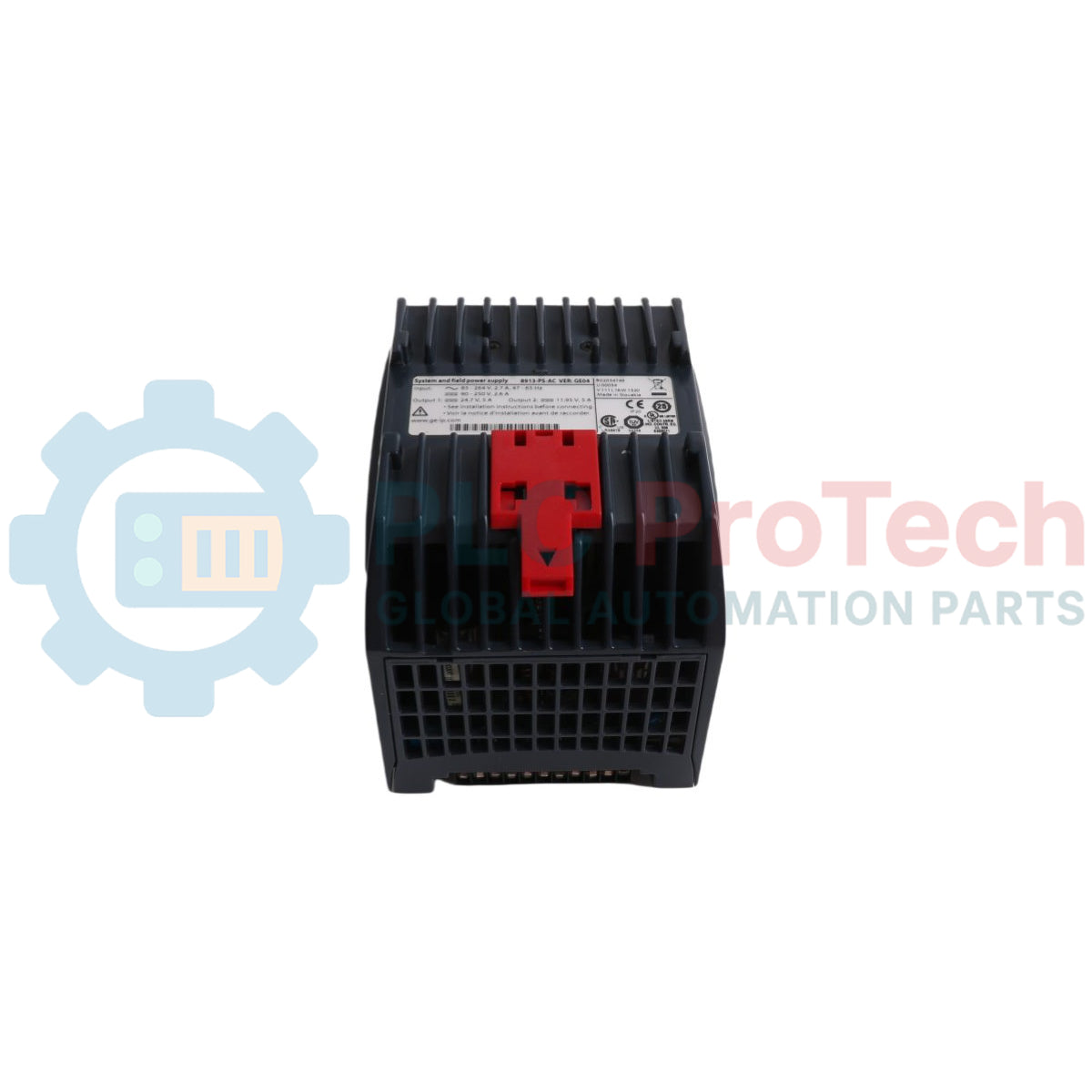

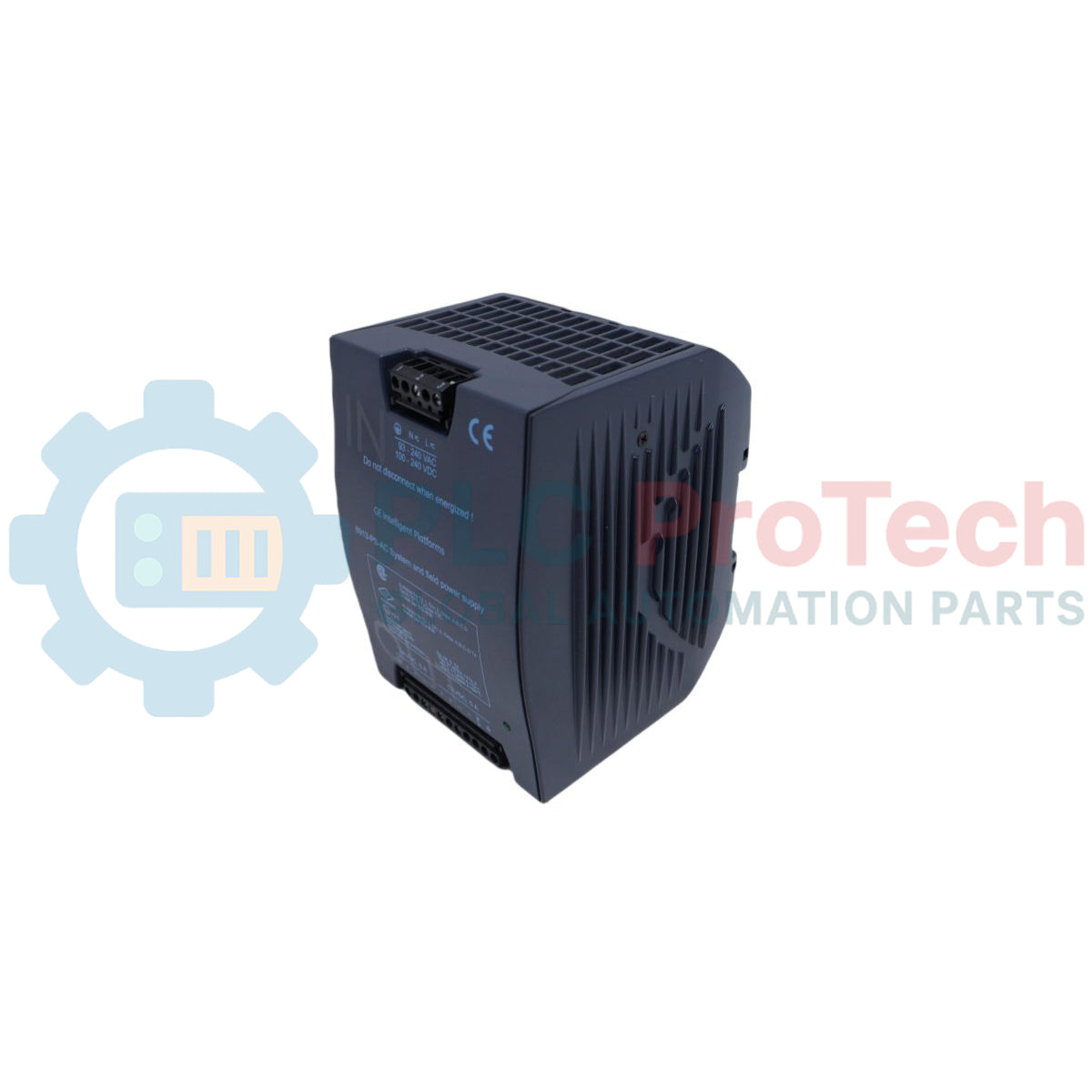

8913-PS-AC Emerson GE PAC8000 MTL8000 rendszer tápegysége

Termékáttekintés

A 8913-PS-AC nagy rendelkezésre állású, kettős feszültségű rendszer- és terepi tápegységmodul, amelyet a PAC8000 és MTL8000 folyamat-I/O-platformokhoz terveztek. Eredetileg az MTL Instruments termékcsalád részeként fejlesztették ki, majd történelmileg a General Electric (GE) és az Emerson diszkrét vezérlési architektúráiba integrálták. Ez a robusztus tápegység szigorúan szinkronizált kettős sínű kimenetet biztosít: 5 A-es 12 VDC-t a belső gerincrendszer-logika számára, valamint 5 A-es 24 VDC-t a kiegészítő terepi műszerezési hurkokhoz. A kritikus ipari műveletek – többek között a tengeri olajplatformok, vegyipari üzemek és gázszállító állomások – a 8913-PS-AC (8913-PS-AC) modulra támaszkodnak a determinisztikus feldolgozási telemetria fenntartásában. Az N+1 strukturális redundanciához biztosított közvetlen párhuzamos csatlakozásokkal, valamint a Class I, Division 2 robbanásveszélyes környezetre vonatkozó szigorú tanúsítványokkal ez a tápegységmodul elszigeteli a mögöttes vezérlőcsomópontokat a romboló közüzemi hálózati túlfeszültségektől, kiküszöböli a hálózati átkapcsolások okozta feszültségeséseket, és megelőzi a létesítmény katasztrofális leállását.

Műszaki konfiguráció és platformszármazás

A 8913-PS-AC modul hardveres felépítése és több márkára kiterjedő életciklus-követése biztosítja a különböző folyamatirányítási infrastruktúrákkal való kompatibilitását.

• Kettős feszültségű integrált sín: Két különálló tápellátási funkciót egyetlen készülékházhelyen egyesít, szabályozott 12 VDC-s hurkot generálva az aktív processzor-hátlapok meghajtásához, valamint egyidejű 24 VDC-s hurkot a külső folyamatérzékelők táplálásához.

• N+1 párhuzamos redundancia támogatása: Belső leválasztódióda-hálózatokkal van felszerelve, amelyek lehetővé teszik több 8913 tápkártya közvetlen csatlakoztatását egyetlen tápsínhez, így garantálva a terhelés megszakítás nélküli megosztását az elsődleges tápegység meghibásodása esetén.

• Veszélyes területekre vonatkozó tanúsítás: Szikraképződést nem okozó szilárdtest-komponensekkel készült, és teljes körű nemzetközi megfelelést biztosít a Zone 2, IIC T4 gázcsoportú veszélyes területeken, valamint az I. osztály, 2. divízió szerinti környezetekben történő biztonságos telepítéshez.

• Több márkát átfogó platformörökség: Azonos formai, illeszkedési és funkcionális paraméterekkel rendelkezik több OEM-megjelölés alatt, így zökkenőmentesen helyettesíti vagy kiváltja az Eaton, MTL Instruments, GE Intelligent Platforms vagy Emerson PAC8000 sorozat örökölt eszközeit.

Teljesítményadatok és műszaki specifikációk

Hardver-életciklus és kompatibilitási GYIK

Miért az Eaton kezeli a 8913-PS-AC műszaki kézikönyvét, miközben az alkatrész GE- vagy Emerson-rendszerekhez tartozik?

A 8913-PS-AC modult eredetileg az MTL Instruments tervezte az MTL8000 folyamat-I/O elsődleges gerinctápjaként. A GE, majd később az Emerson ezt a hardversorozatot OEM-komponensként alkalmazta PAC8000 elosztott vezérlőrendszereiben. Mivel az Eaton felvásárolta az MTL Instrumentst, az Eaton továbbra is kezeli az alapvető gyártási és műszaki adatlapokat, miközben az egység továbbra is szabványos cserealkatrész a GE és Emerson ipari rackjeiben.

Hogyan jelzi a modul a fő vezérlőnek, ha belső áramköri hiba lép fel?

A kimeneti csatlakozó külön segédkapocskört tartalmaz a 10. tűnél, Power Fail Signal jelöléssel. Ez az aktív érintkező-leejtés valós időben figyeli a tápfeszültségi sín épségét, és azonnal megszakad, ha a belső átalakítási paraméterek hibát jeleznek, vagy a hálózati betáplálás feszültsége megszűnik, így a felügyelő CPU szabályos leállítási folyamatot hajthat végre.

Képes ez a váltakozóáramú tápegységmodul nagyfeszültségű egyenáramú bemeneti vezetékek kezelésére nagy infrastrukturális rendszerekben?

Igen. A belső bemeneti egyenirányító áramkört kétféle tápforrás használatára tervezték. Elfogad szabványos, 85 és 264 VAC közötti váltakozóáramú betáplálást, valamint 90 és 264 VDC közötti egyenáramú bemenetet is, hardveres átkötések vagy módosítások nélkül.

Helyszíni mérnöki és telepítési protokoll

• Kapocstű-kiosztás és feszültség-hozzárendelés:

  A kimeneti blokk telepítésekor kövesse a kapocstűk kiosztását a feszültségek közötti áthúzásból eredő károsodás megelőzése érdekében. A 24 VDC-s segédtápvezetékeket a 2. és 3. kapocsra (pozitív), valamint a 4. és 5. kapocsra (negatív) csatlakoztassa. A 12 VDC-s alaprendszer-logikai vezetékeket a 6. és 7. kapocsra (pozitív), valamint a 8. és 9. kapocsra (negatív) kösse. Gondoskodjon róla, hogy az 1. és 11. kapocs közvetlenül egy alacsony impedanciájú védőföldelési sínre legyen kötve az EN 61000 szabványoknak való megfelelő EMC-megfelelőség biztosítása érdekében.

• Hőkezelési és légáramlási hézagtartási korlátozások:

  A modul kiterjesztett, -40 és +70 °C közötti üzemi hőmérséklet-tartományra van minősítve. A maximális 5 A-es terhelési profil magas környezeti hőmérsékleten való fenntartásához azonban a modult vízszintesen, a tanúsított DIN-sínalapjára kell felszerelni. A korlátozás nélküli konvektív légáramlás biztosítása érdekében tartson legalább 3 cm szabad helyet a modul szellőzőrácsai felett és alatt, így megelőzhető, hogy a helyi hőtorlódások károsítsák a belső elektrolitkondenzátorokat.

• Szerelőkészletek és nagy rezgésállóságú burkolatok:

  Normál panel-összeszereléshez a nagy igénybevételre tervezett 8413-FK-DN DIN-sínre szerelhető készlettel rögzítse a modult az alacsony frekvenciájú mechanikai elmozdulások ellen. Nagy igénybevételű ipari környezetben – például hajómotorterekben vagy bányászati törőplatformokon – a normál kapcsot cserélje ki a 8414-FK-SU felületi panelre szerelhető készletre, hogy a tápellátási keretet közvetlenül a szerkezeti hátlaphoz csavarozza, megakadályozva a nagy rezgés hatására fellépő érintkezési szétkapcsolásokat.
