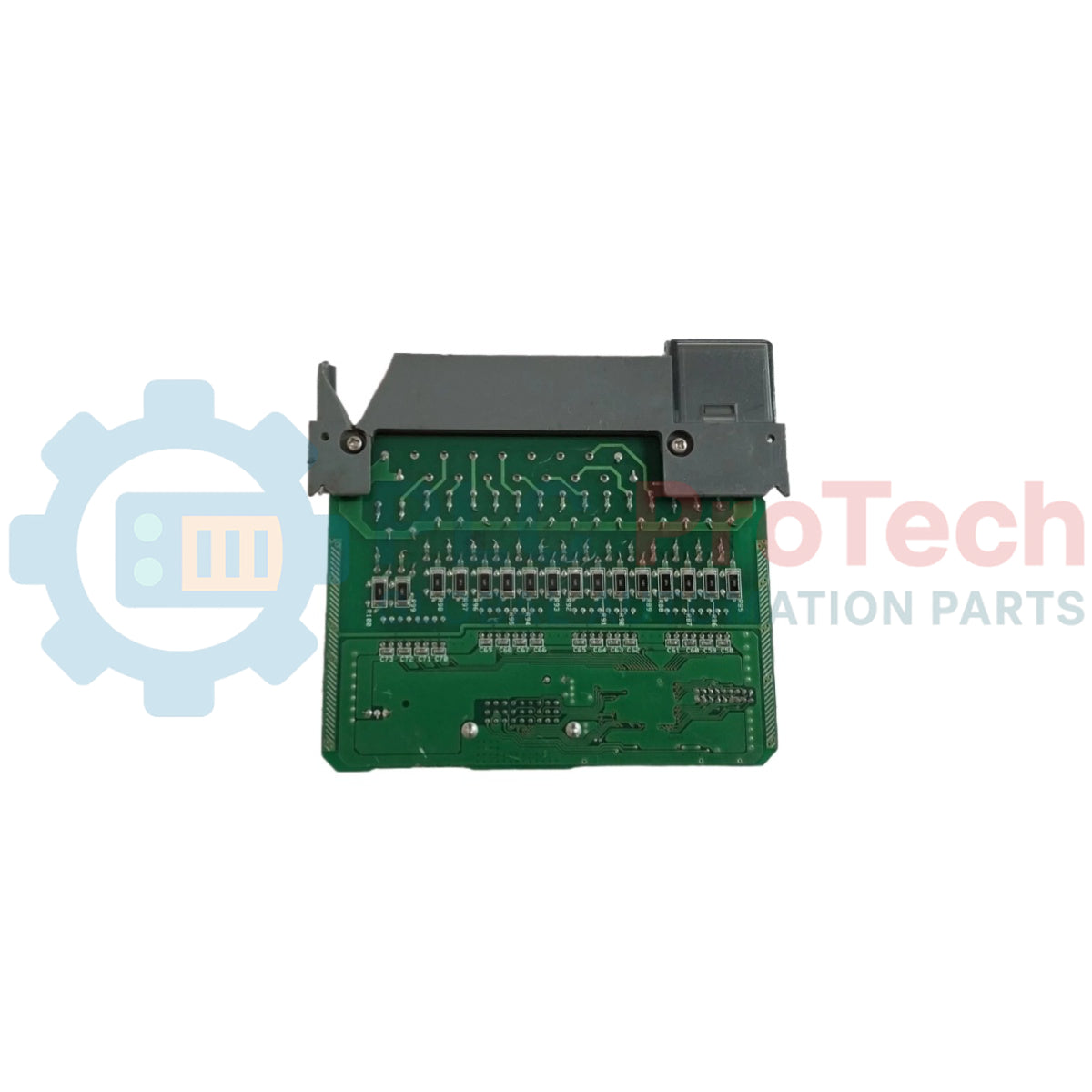

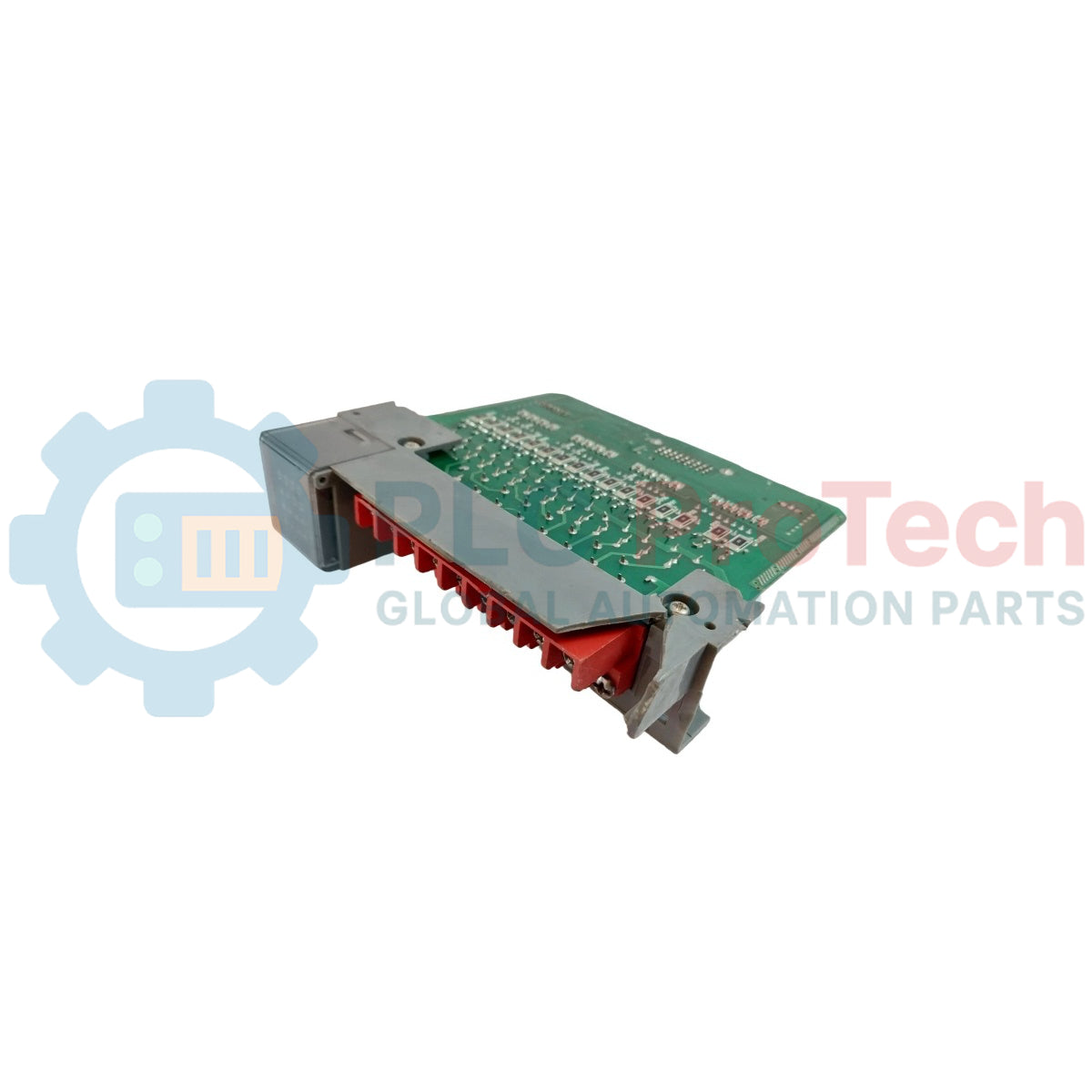

Allen-Bradley 1746-IM16 SLC 500 200/240 V AC digitális bemeneti modul

SKU 1746-IM16

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1746-IM16
Country of origin:Egyesült Államok
Product Type: Digitális bemeneti modul
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 280g
Dimensions: 145 mm x 35 mm x 130 mm (M x W x Mé)
Shipping port: Xiamen
Warranty: 12 months

Az Allen-Bradley 1746-IM16 egy 16 csatornás digitális AC-bemeneti modul, amelyet SLC 500 programozható vezérlőrendszerekbe való integrálásra terveztek. A modul interfésze a terepi érzékelőeszközök nagyfeszültségű, 200/240 V AC diszkrét jeleit dolgozza fel, és a hátlapon keresztül digitális logikai szintekké alakítja azokat feldolgozás céljából. A kivehető sorkapocsléccel és elektro-optikai leválasztással felszerelt 1746-IM16 megbízható jelgyűjtést biztosít igényes ipari automatizálási alkalmazásokban.

Jellemzők

16 digitális AC-bemeneti csatorna egyetlen csoportban, belsőleg összekapcsolt közös pontokkal.

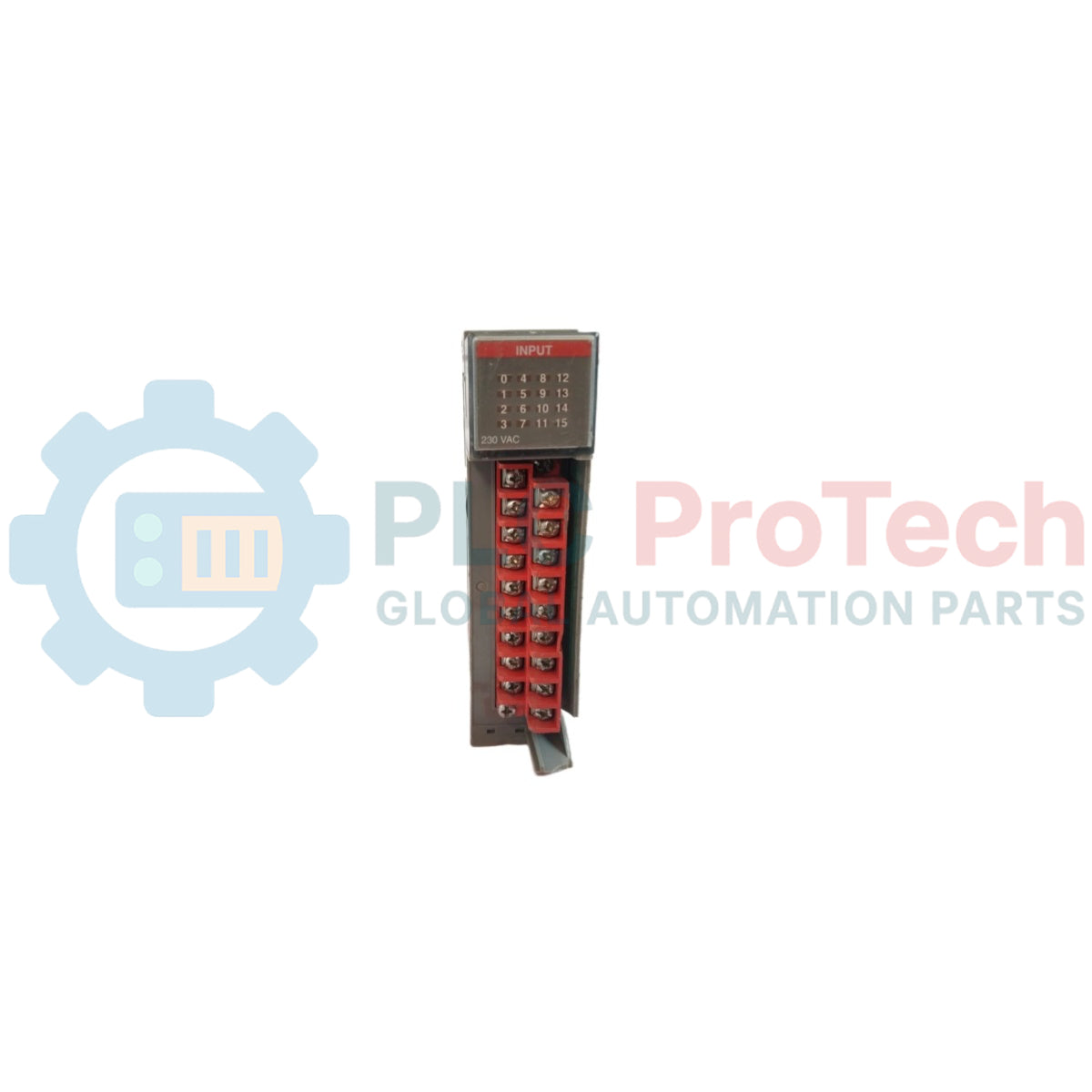

A kivehető sorkapocsléc egyszerű karbantartást tesz lehetővé a terepi vezetékezés megbontása nélkül.
Elektro-optikai leválasztás védi a vezérlési logika áramköreit az I/O-kapcsokon fellépő nagyfeszültségű tranziensektől.
Szabványos 200/240 V AC jelbemeneti névleges érték, amely széles, 170...265 V AC feszültségtartományban működik.

Alkalmazások

Nagyfeszültségű AC-érzékelőjel-feldolgozás
Ipari motorindító állapotának felügyelete
Tápelosztási logikai visszacsatolás
Diszkrét folyamatberendezés-bemeneti interfész

Műszaki adatok

Attribútum	Érték
Gyártó	Allen-Bradley / Rockwell Automation
Modell	1746-IM16
Származási ország	Malajzia
Feszültségkategória	200/240 V AC jelbemenet
Bemenetek száma	16
Pontok közös pontonként	16
Üzemi feszültségtartomány	170...265 V AC 47...63 Hz-en
Hátlapáram-fogyasztás (5 V DC)	0.085 A
Hátlapáram-fogyasztás (24 V DC)	0.0 A
Névleges bemeneti áram	12 mA 240 V AC mellett
Maximális bekapcsolási áram	1.6 A
A maximális bekapcsolási áram időtartama	0.5 ms
Maximális kikapcsolt állapotú feszültség	50 V AC
Maximális kikapcsolt állapotú áram	2 mA
Maximális jelterjedési késleltetés	Bekapcsolás = 35 ms, kikapcsolás = 45 ms
Leválasztás	1500 V-os elektro-optikai (I/O-kapcsok és a vezérlési logika között) / kommunikációs áramkörök: 500 V DC
Üzemi hőmérséklet	0...60 °C (32...140 °F)
Üzemen kívüli hőmérséklet	-40...85 °C (-40...185 °F)
Üzemi páratartalom	5...95% (páralecsapódás nélkül)
Üzem közbeni vibráció	Elmozdulás: 0.015 hüvelyk csúcsérték 5...57 Hz-en, gyorsulás: 2.5 g 57...2000 Hz-en
Üzem közbeni ütésállóság	30 g
Hőleadás (watt pontonként)	0.35 W
Hőleadás (minimális watt)	0.425 W
Hőleadás (összes watt)	6,00 W

Csatlakozások/interfészek

Terminál / tű	Funkció
IN 0	0. bemeneti csatorna (SLC: decimális 0 / PLC: oktális 0)
IN 1	1. bemeneti csatorna (SLC: decimális 1 / PLC: oktális 1)
IN 2	2. bemeneti csatorna (SLC: decimális 2 / PLC: oktális 2)
IN 3	3. bemeneti csatorna (SLC: decimális 3 / PLC: oktális 3)
IN 4	4. bemeneti csatorna (SLC: decimális 4 / PLC: oktális 4)
IN 5	5. bemeneti csatorna (SLC: decimális 5 / PLC: oktális 5)
IN 6	6. bemeneti csatorna (SLC: decimális 6 / PLC: oktális 6)
IN 7	7. bemeneti csatorna (SLC: decimális 7 / PLC: oktális 7)
IN 8	8. bemeneti csatorna (SLC: decimális 8 / PLC: oktális 10)
IN 9	9. bemeneti csatorna (SLC: decimális 9 / PLC: oktális 11)
IN 10	10. bemeneti csatorna (SLC: decimális 10 / PLC: oktális 12)
IN 11	11. bemeneti csatorna (SLC: decimális 11 / PLC: oktális 13)
IN 12	12. bemeneti csatorna (SLC: decimális 12 / PLC: oktális 14)
IN 13	13. bemeneti csatorna (SLC: decimális 13 / PLC: oktális 15)
IN 14	14. bemeneti csatorna (SLC: decimális 14 / PLC: oktális 16)
IN 15	15. bemeneti csatorna (SLC: decimális 15 / PLC: oktális 17)
AC COM	AC-közös (felső) – belsőleg csatlakoztatva
AC COM	AC-közös (alsó) – belsőleg csatlakoztatva

Telepítési útmutató

Tápellátás megszakítása: Soha ne telepítsen, távolítson el vagy kössön be modulokat, amikor az alváz feszültség alatt van.
Burkolatbesorolás: Nyitott típusú berendezésként, a meghatározott környezeti feltételeknek megfelelő, 2. szennyezési fokozatú, II. túlfeszültségi kategóriájú, legfeljebb 2000 m tengerszint feletti magasságra minősített burkolatban telepítse.
ESD-védelem: A modulokat földelt csuklópánttal kezelje, és az elektrosztatikus kisülés okozta károk megelőzése érdekében kerülje az áramköri alkatrészek és a hátlapi csatlakozók érintését.
Alvázhely-korlátozások: Ne telepítsen I/O-modulokat a 0. helyre; az első hely kizárólag a processzor- vagy CPU-/adaptermodul számára van fenntartva.
Bekötési nyomaték és kapacitás: Legfeljebb 2 mm2-es (14 AWG) vezetékeket használjon, terminálonként legfeljebb 2 vezetéket, és húzza meg a kapocscsavarokat legfeljebb 0,9 Nm (8 lb-in.) nyomatékkal. A sorkapocs rögzítőcsavarjait 0,6 Nm (5,3 lb-in.) nyomatékkal húzza meg.

Megfelelőség és tanúsítványok

UL-listázott
CSA-tanúsítvánnyal
C-UL-jóváhagyással
CE-kompatibilis
C-Tick
I. osztály, 2. divízió, A, B, C, D csoportba tartozó veszélyes helyszín

FAQ

Mekkora a készülék üzemi feszültségtartománya?

A készülék üzemi feszültségtartománya 170–265 V AC, 47–63 Hz frekvencián.

Mekkora a modul maximális hátlapi áramfelvétele?

A modul a hátlapról 5 V DC feszültségen 0,085 A, 24 V DC feszültségen pedig 0,0 A áramot vesz fel.

Milyen vezeték-keresztmetszet- és meghúzási nyomatékhatárértékek vonatkoznak a sorkapocsra?

A sorkapocs legfeljebb 2 mm²-es (14 AWG) vezeték használatát támogatja, a kapocscsavar maximális meghúzási nyomatéka pedig 0,9 Nm (8 lb-in.).

A bemeneti modul eltávolítható bekötési kapcsokkal rendelkezik?

Igen, a modul eltávolítható sorkapoccsal van felszerelve, amelyet felső és alsó rögzítőcsavarok biztosítanak.
