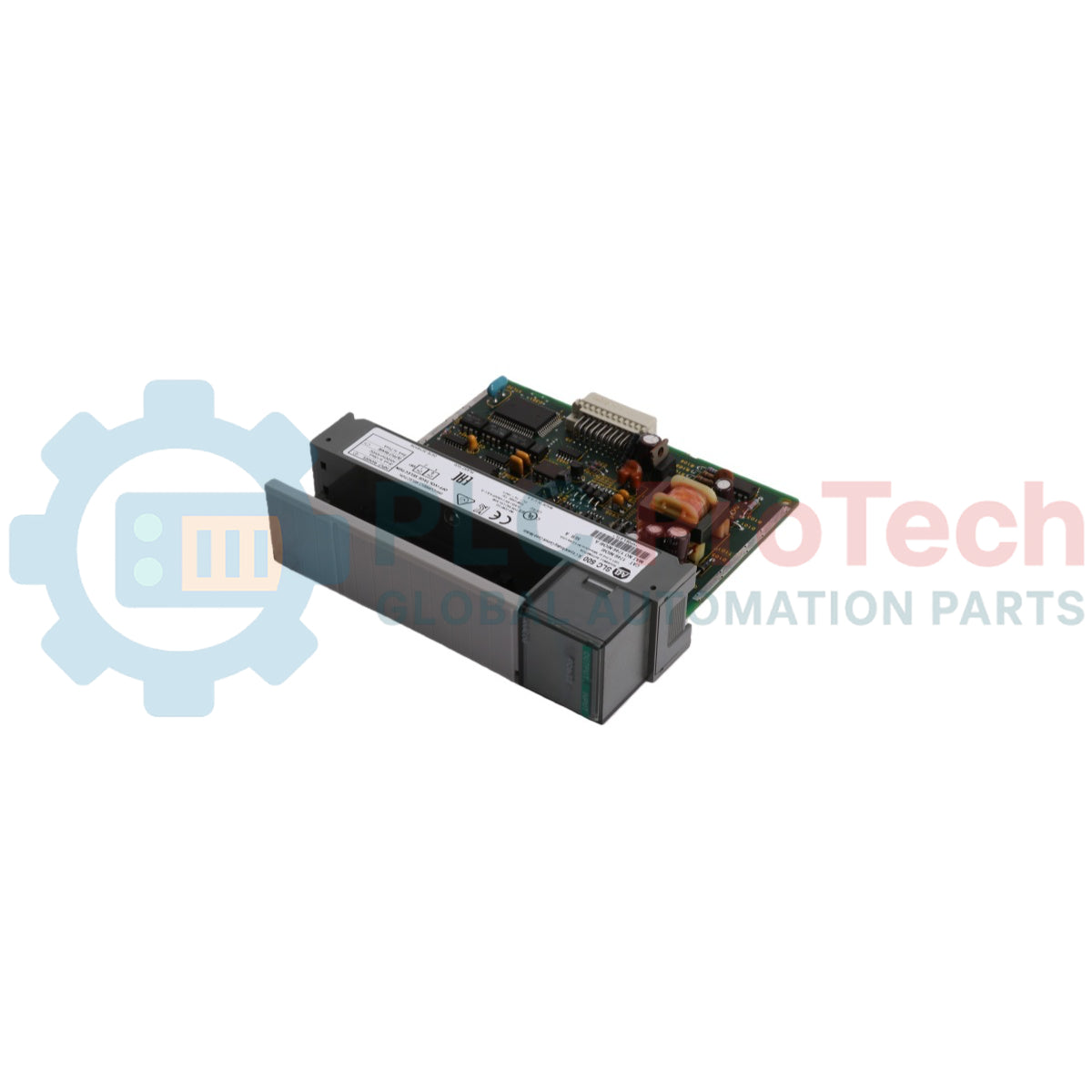

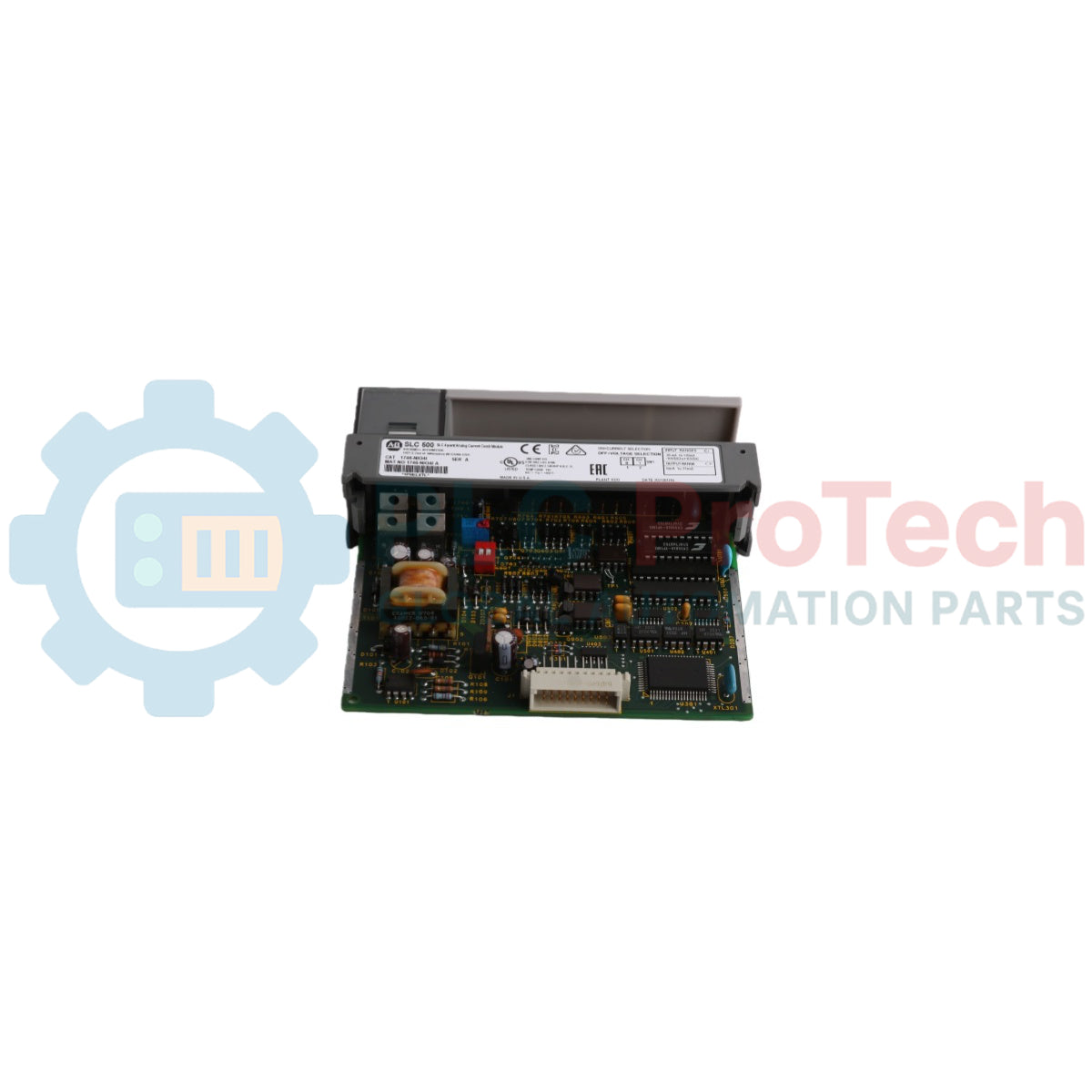

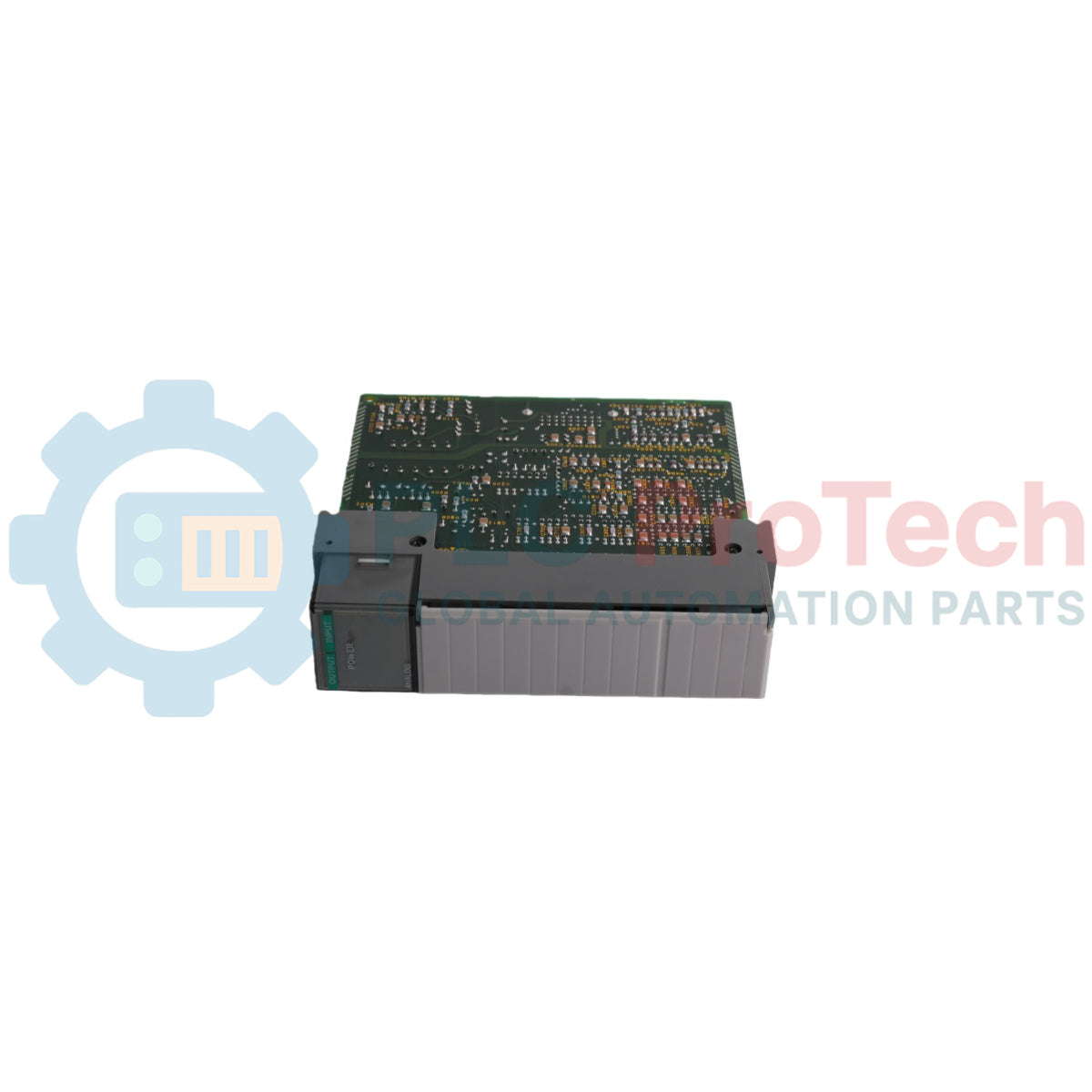

Allen-Bradley 1746-NIO4I SLC 500 kombinált analóg I/O-modul

Leírás

Az Allen-Bradley 1746-NIO4I egy 4 csatornás, kombinált analóg bemeneti és kimeneti modul, amelyet SLC 500 programozható logikai vezérlőkkel való használatra terveztek. A modul két differenciális analóg bemeneti csatornát és két analóg áramkimeneti csatornát egyesít egyetlen foglalatos felépítésben, csökkentve a rendszer költségét és az alváz méretét. Mindegyik bemeneti csatorna külön konfigurálható feszültség- (-10 és +10 V DC közötti) vagy áram- (-20 és +20 mA közötti) jelű működésre az áramköri lapon található DIP-kapcsolókkal. A bemenetek 16 bites felbontással és aluláteresztő digitális szűréssel (10 Hz 3 dB-en) rendelkeznek az elektromos zajokkal szembeni zavartűrés érdekében. A kimenetek 0–21 mA-es tartományban 14 bites átalakítói felbontást biztosítanak. A hátlap leválasztása védi a vezérlőelektronikát a terepi oldali elektromos interferenciától.

Jellemzők

• Kompakt kombinált felépítés: Egyetlen foglalatot használó 1746-os alvázkialakításban egyesít 2 analóg bemenetet és 2 analóg áramkimenetet.
• Nagy jel-felbontás: 16 bites bemeneti A/D-átalakítást és 14 bites kimeneti D/A-átalakítást biztosít.
• Konfigurálható bemeneti jelek: Az áramköri lapon található DIP-kapcsolók lehetővé teszik az egyes csatornák külön-külön történő kiválasztását a feszültség- (-10 és +10 V DC közötti) és az áram- (-20 és +20 mA közötti) bemenetek között.
• Zavartűrés: Az aluláteresztő szűrés (10 Hz 3 dB-en) 105 dB-es közös módusú zavarelnyomást biztosít 60 Hz-en.
• Eltávolítható sorkapocs: 1746-RT28 sorkapcsot tartalmaz, amely lehetővé teszi a modul cseréjét a terepi vezetékek leválasztása nélkül.
• Automatikus adatfrissítés: A leolvasási ciklus végén automatikusan végrehajtja az I/O-frissítéseket, így nincs szükség speciális létradiagram-parancsokra.
• Elektromos leválasztás: 500 V DC folyamatos feszültségre méretezett hátlap–terepi leválasztással rendelkezik.

Alkalmazások

• Folyamatváltozók felügyelete és hurokszabályozás (például áramlás-, nyomás- és hőmérséklet-távadók).
• Működtetők és szabályozószelepek pozicionálása 0–20 mA-es vagy 4–20 mA-es áramhurkok használatával.
• Elosztott ipari automatizálás SLC 500 PLC-alvázakba történő telepítéshez.

Műszaki adatok

Csatlakozások/interfészek

Telepítési útmutató

• Biztonságos áramtalanítás: A modul telepítése vagy bekötése előtt kapcsolja le az SLC 500-as váz és a terepi eszközök hátlapi tápellátását.
• Modul elhelyezése: Helyezze a modult egy 1746-os váz bármely szabad I/O-foglalatába, kivéve a 0. foglalatot (ez a CPU számára van fenntartva).
• Bemeneti DIP-kapcsolók beállítása: A telepítés előtt állítsa a belső S1 és S2 DIP-kapcsolókat ZÁRT állásba árambemenetekhez, illetve NYITOTT állásba feszültségbemenetekhez.
• Kábelválasztás és árnyékolás: Használjon Belden 8761 árnyékolt, sodrott érpárú kábelt. A kábel árnyékolásának levezető vezetékét csak az egyik végén csatlakoztassa a védőföldeléshez.
• Vezetékek elvezetése: A zajinterferencia csökkentése érdekében tartsa az analóg jelvezetékeket elkülönítve a nagyfeszültségű tápkábelektől és az induktív terhelésektől.
• Sorkapocs-csavarok meghúzási nyomatéka: A kiszakadás elkerülése érdekében húzza meg a sorkapocs-csavarokat 0,7 és 0,9 Nm (6–8 in-lbs) közötti nyomatékkal.
• Nem használt csatornák: A jel lebegésének megakadályozása érdekében kösse át a nem használt bemeneti csatornákat az ANL COM pontra. A nem használt áramkimeneti kapcsokat ne hidalja át.

Megfelelőség és tanúsítványok

• UL 508 szerint minősítve
• CSA 22.2 No. 142 szerint jóváhagyva (I. osztály, 2. divízió, veszélyes helyszín)
• CE-kompatibilis (a vonatkozó irányelvek szerint)
