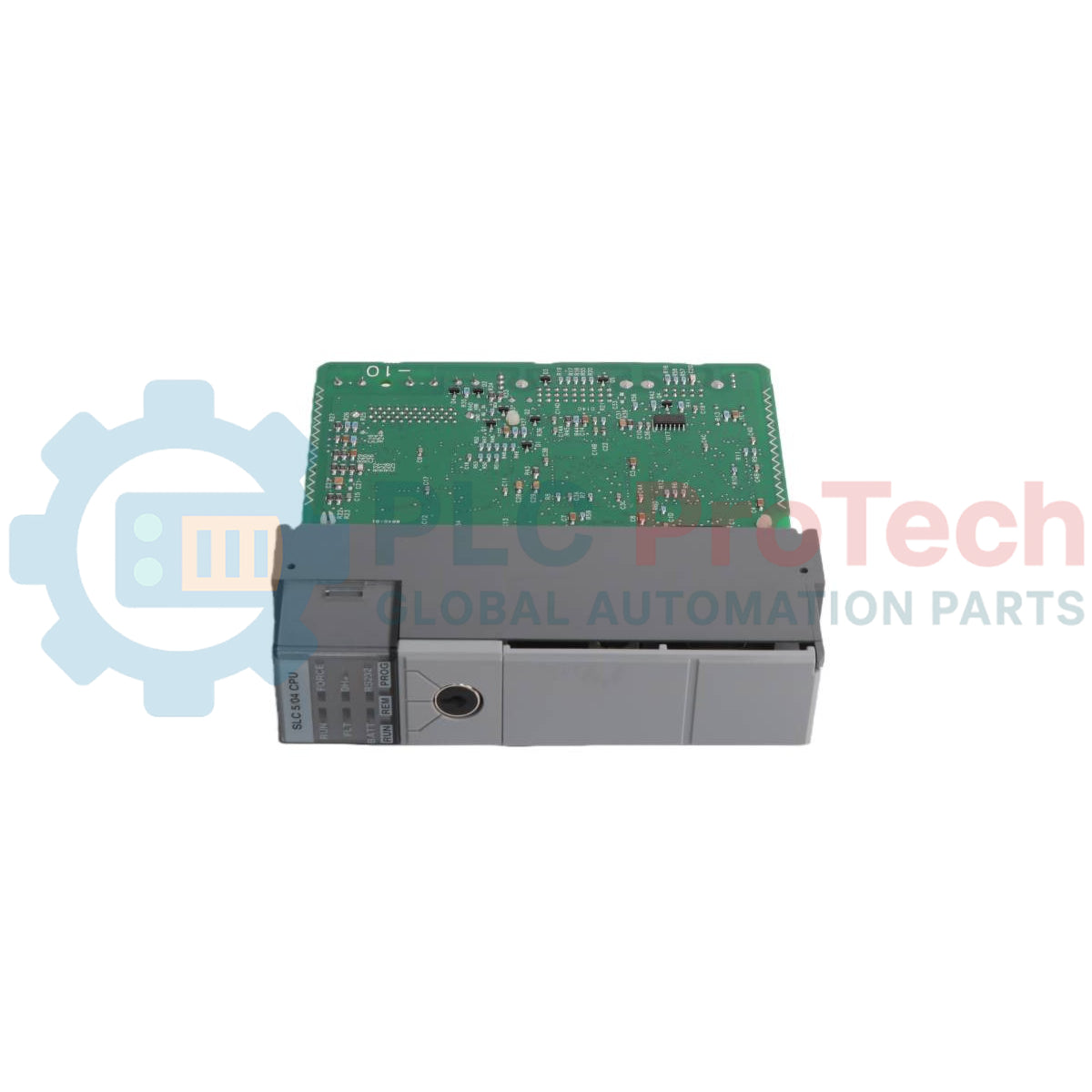

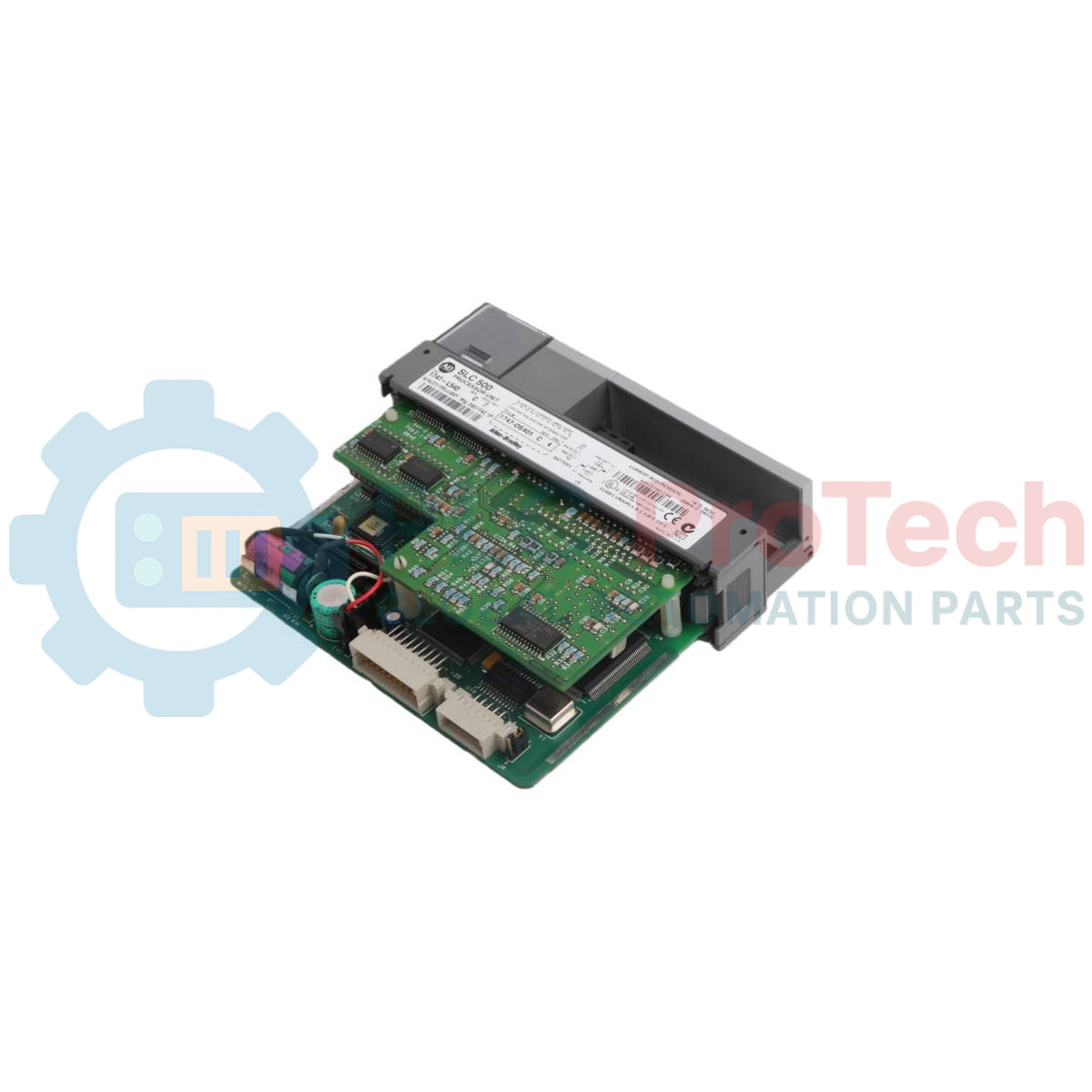

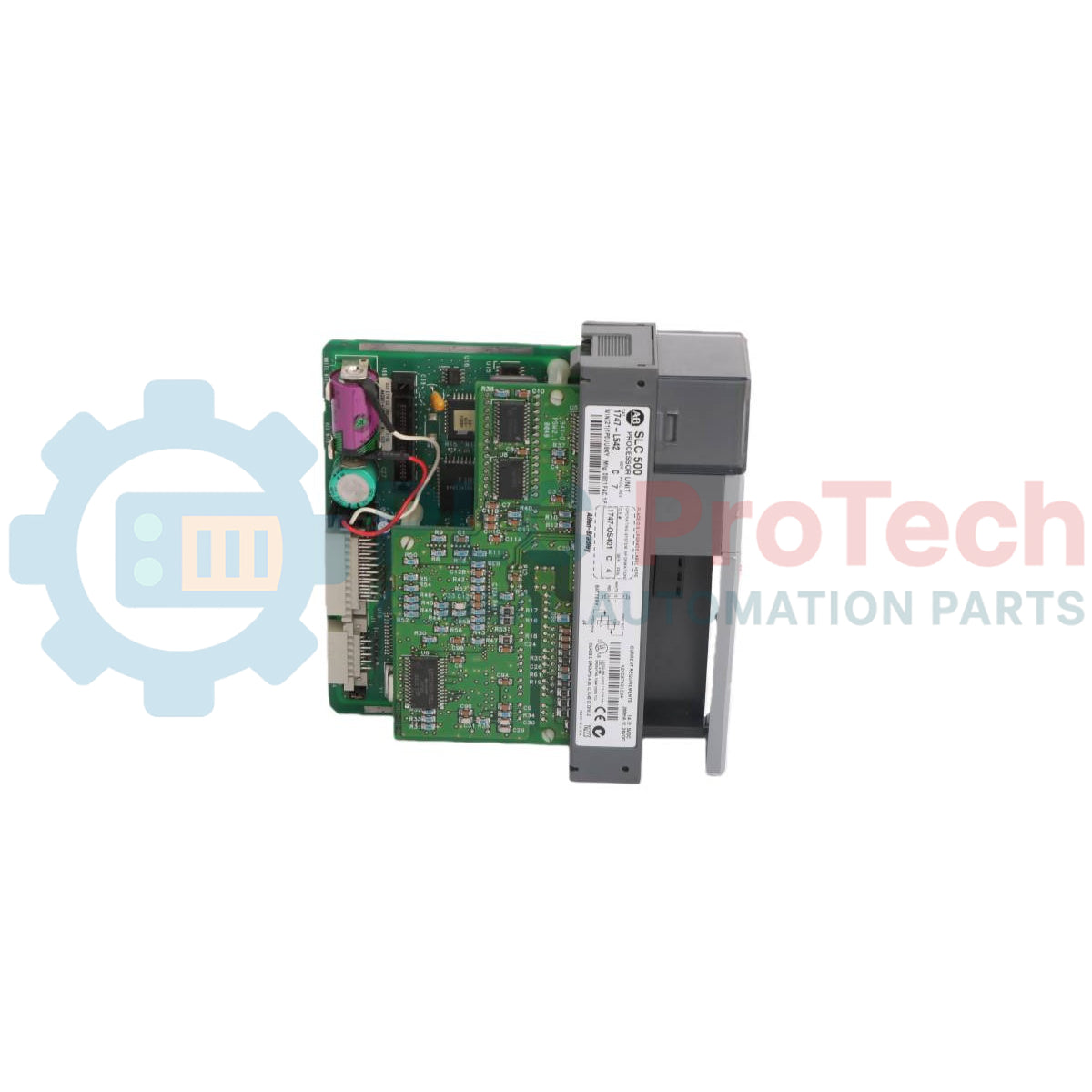

Allen-Bradley 1747-L542 SLC 500 SLC 5/04 processzormodul

Az Allen-Bradley 1747-L542 az SLC 500 rendszer­családhoz tartozó, moduláris programozható logikai vezérlő processzoregység. SLC 5/04 processzorként működve ez az eszköz felhasználó által definiált vezérlési logikai programokat hajt végre, kiszolgálja a rendszer I/O-moduljait, és több csomópontos kommunikációt kezel automatizált ipari környezetekben. Az egység beépített Data Highway Plus (DH+) és konfigurálható RS-232 kommunikációs csatornákkal rendelkezik, amelyek lehetővé teszik a közvetlen integrációt a felügyeleti vezérlőrendszerekbe, az elosztott hálózatokba és a kezelői interfészterminálokba.

A szabványos 1746 moduláris alváz 0-s foglalatába történő beépítésre tervezett 1747-L542 nagy sebességű bitvégrehajtást, széles I/O-címzési kapacitást és nem felejtő memória-mentési lehetőségeket biztosít. A processzor folyamatosan végrehajt egy bemenetlekérdezésből, programvégrehajtásból, kimenetfrissítésből, kommunikációs kiszolgálásból és többletfeldolgozásból álló működési ciklust a pontos rendszervezérlés fenntartása érdekében.

Főbb jellemzők

• 32 K szó kapacitású, felhasználó által konfigurálható memória programok és adatfájlok tárolásához
• Beépített Data Highway Plus (DH+) 1-es csatornás kommunikációs port nagy sebességű, peer-to-peer üzenetküldés támogatásával
• Konfigurálható RS-232 0-s csatorna DF1 Full-Duplex, DF1 Half-Duplex, DH-485, ASCII, DF1 Radio Modem és Modbus RTU Master protokoll támogatásával
• Hardveres kulcsos kapcsoló RUN, PROGRAM (PROG) és REMOTE (REM) üzemmódválasztással
• Előlapi állapotjelző LED-ek a tápellátás, a CPU-hiba, az akkumulátor állapota, a kényszerített I/O és a kommunikációs aktivitás felügyeletéhez
• Opcionális Flash EPROM memória-mentési modulok támogatása (1747-M13)
• Nagy sebességű, 0,37 μs-os utasítás-végrehajtás az alapvető XIC bitutasításokhoz

Tipikus alkalmazások

• Gyárautomatizálási és gépvezérlési rendszerek
• SCADA távoli terminálegységek (RTU) és adatgyűjtés
• Anyagmozgató és szállítórendszerek
• Folyamatirányítás és Data Highway Plus (DH+) protokollt használó elosztott PLC-hálózatok
• Szivattyúállomások, valamint víz- és szennyvíztisztító telepek felügyelete

Műszaki specifikációk

Telepítési irányelvek

• Az alváz felszerelése: A processzort kizárólag egy SLC 500 1746-os alváz bal szélső foglalatába (0. foglalat) szerelje. Behelyezés vagy eltávolítás előtt győződjön meg arról, hogy a rendszer tápellátása le van választva.
• Készülékház és hűtés: A moduláris rendszert megfelelő minősítésű NEMA/IP készülékházban telepítse, 2. szennyezettségi fokozatú ipari környezetben. A megfelelő természetes légáramlás és a kábelek hajlítási sugara érdekében hagyjon legalább 10,2 cm (4 hüvelyk) szabad helyet az alváz körül.
• Földelés: Gondoskodjon a 1746-os alváz megfelelő földeléséről a készülékház hátlapjához, rézfonattal vagy központi földelő sínhez csatlakoztatott, 5,2 mm2-es (10 AWG) rézvezetékkel.
• Akkumulátoros tartalék: A processzormodul alvázba történő behelyezése előtt ellenőrizze, hogy a tartalék lítiumakkumulátor (katalógusszám: 1747-BA) csatlakozik-e az alaplaphoz, hogy áramkimaradás esetén megőrizze a RAM memóriáját.
• Vezetékezési és kommunikációs kábelek: A kommunikációs vezetékeket (DH+ kék tömlő és RS-232 soros kábelek) vezesse távol a nagyfeszültségű tápvezetékektől és zajt keltő induktív terhelésektől.

Megfelelőség és tanúsítványok

• UL-jegyzékben szereplő ipari vezérlőberendezés
• C-UL-jegyzékben szereplő ipari vezérlőberendezés kanadai használatra
• UL-jegyzékben szereplő ipari vezérlőberendezés I. osztályú, 2. divíziójú, A, B, C vagy D csoportba tartozó veszélyes helyszíneken való használatra
• CE-megfelelőség minden vonatkozó irányelvnek (EMC-irányelv, 89/336/EGK és kisfeszültségi irányelv, 73/23/EGK)
• C-Tick jelölés minden vonatkozó jogszabályhoz
