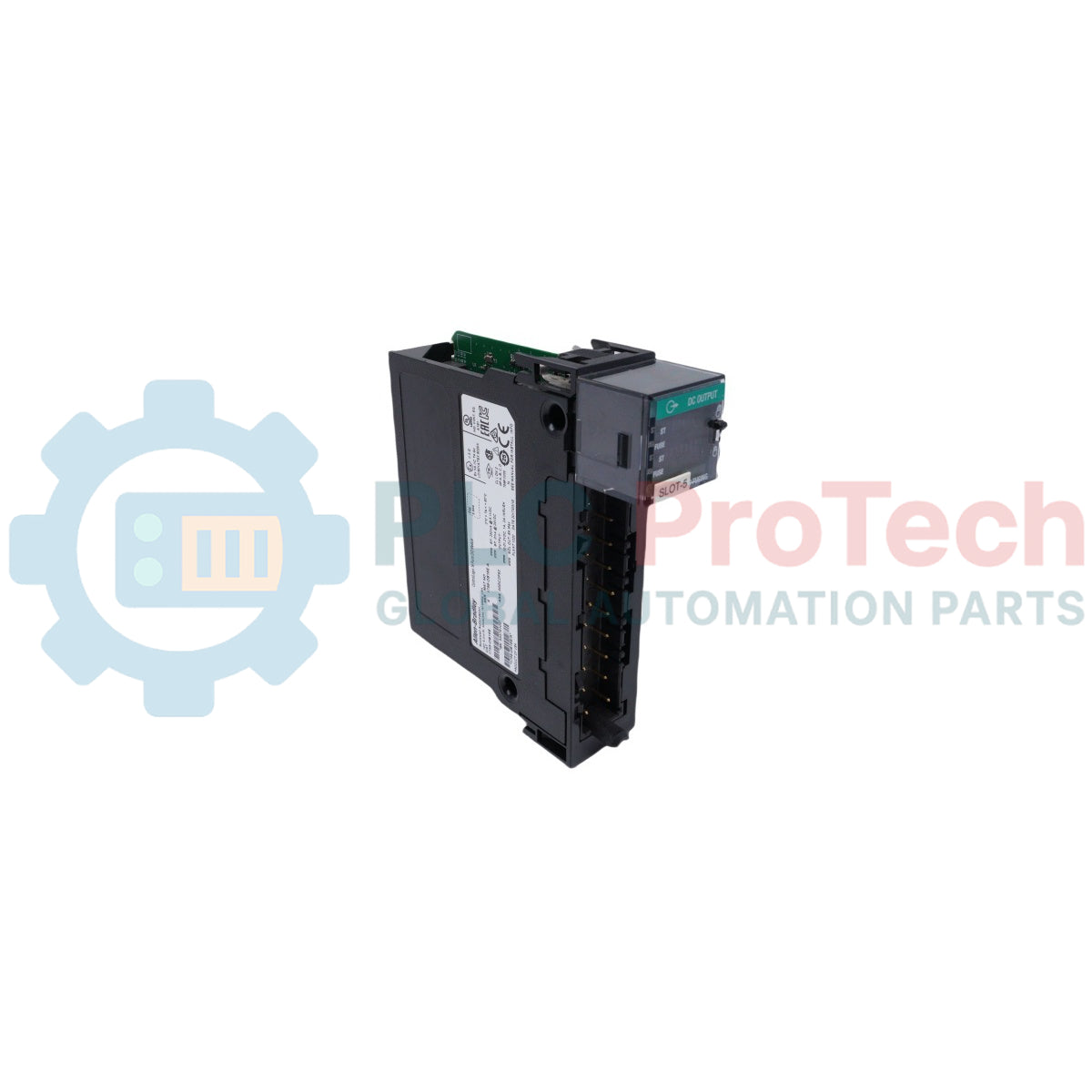

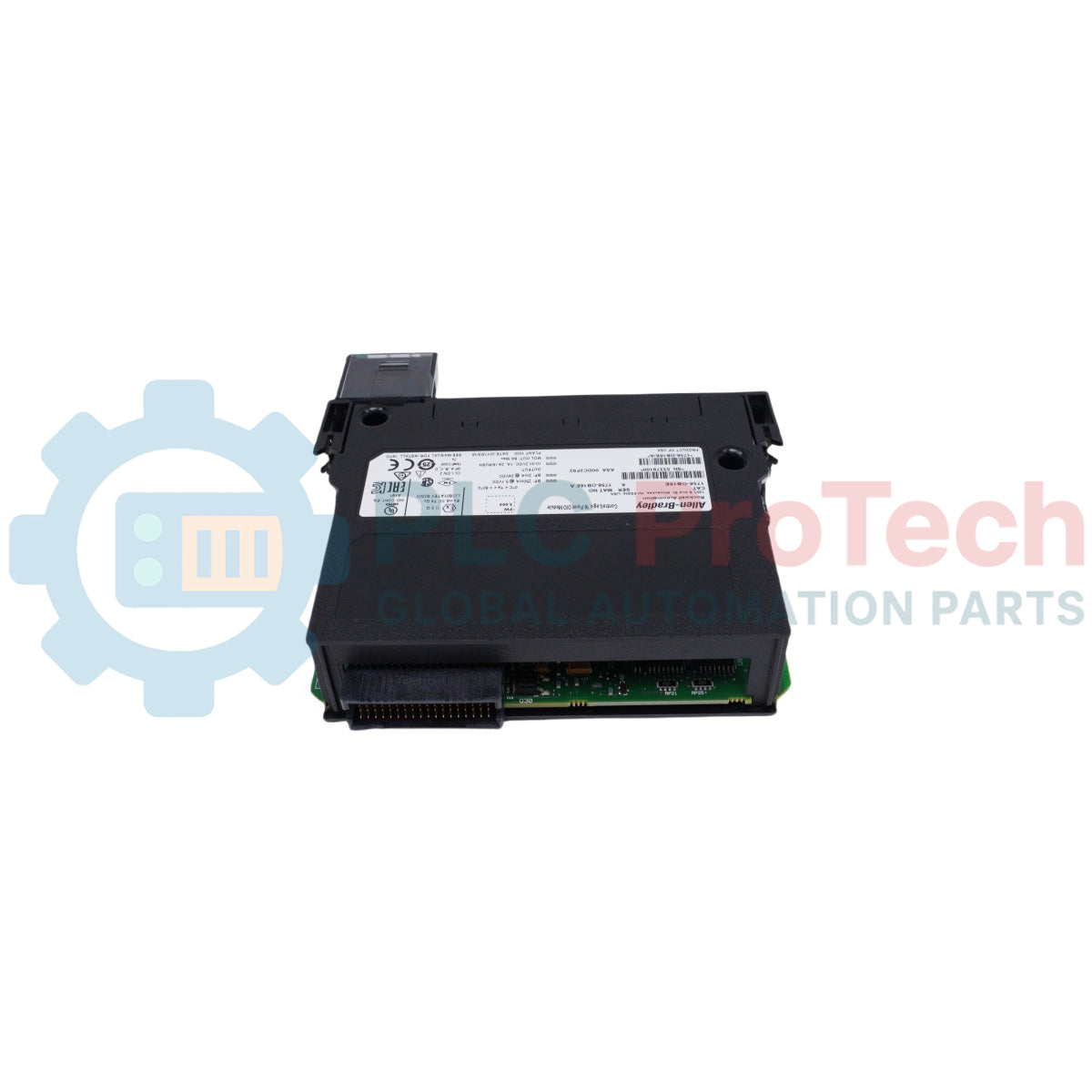

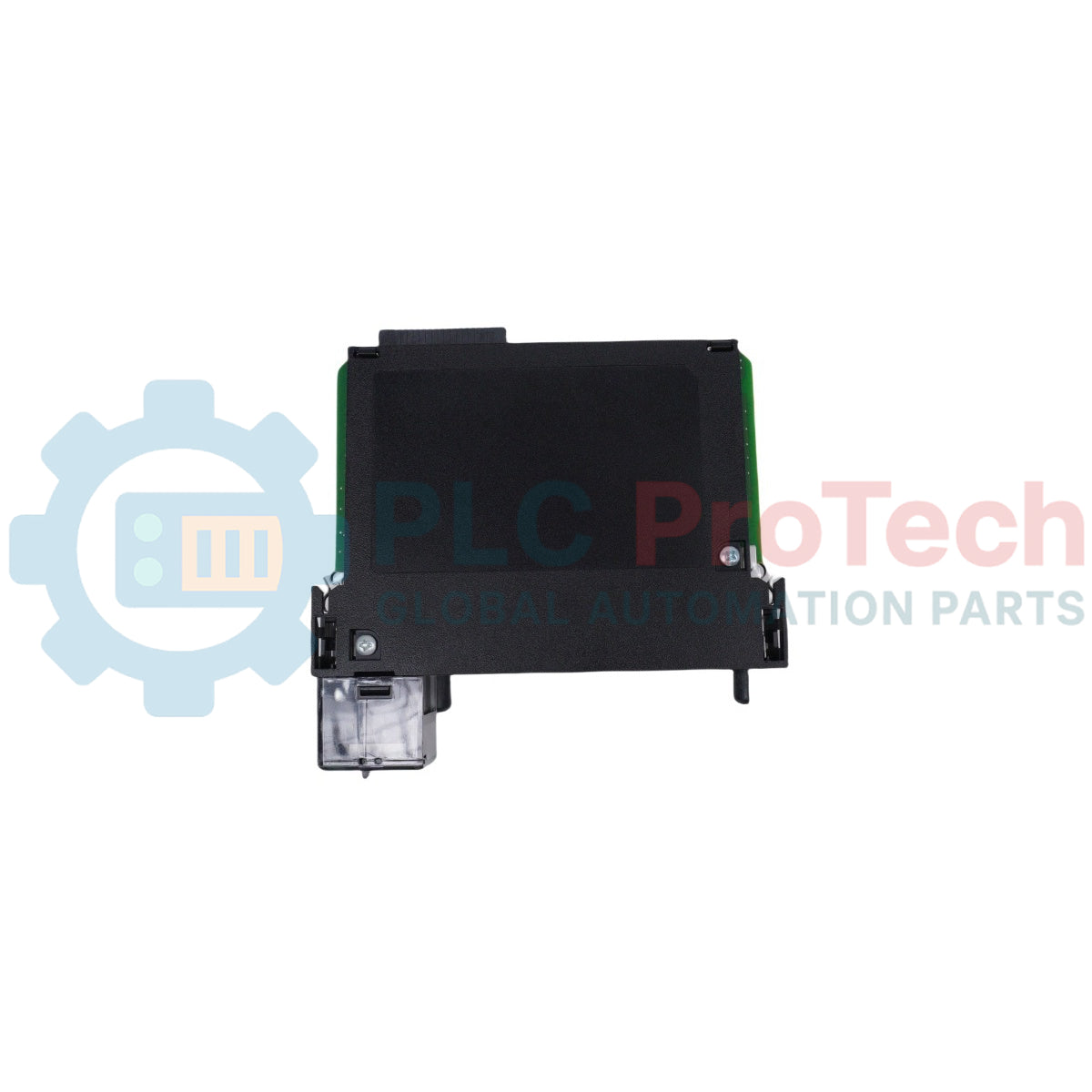

Allen-Bradley 1756-OB16E ControlLogix digitális kimeneti modul

SKU 1756-OB16E

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1756-OB16E
Country of origin:Egyesült Államok
Product Type: Digitális kimeneti modul
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 300g
Dimensions: 145 mm x 35 mm x 140 mm (M x Sz x Mé)
Shipping port: Xiamen
Warranty: 12 months

Leírás

Az Allen-Bradley 1756-OB16E egy ControlLogix 16 pontos, diszkrét DC-kimeneti modul, amely a ControlLogix-hátlap vezérlőjeleit ipari terepi terhelésekhez csatlakoztatja. A 10...31,2 V DC feszültségtartományban, 12/24 V DC névleges értékkel működő 1756-OB16E két, egymástól leválasztott, 8 csatornás csoportban biztosított kapcsolást nyújt.

Ez a modul ipari vezérlőrendszerekben automatizált kapcsolási műveleteket hajt végre, például mágnesszelepek, relék, működtetőelemek és jelzők esetén. Elektronikus rövidzárlat- és túlterhelésvédelemmel készült; a 1756-OB16E fenntartja a rendszer folyamatos működését, és megakadályozza a modul meghibásodását terepi hibák esetén.

Jellemzők

16 diszkrét kimeneti csatorna, 2 darab 8 pontos csoportba rendezve.
Csoportonkénti elektronikus biztosítás a rendszer hardverének védelmére.
250 V folyamatos névleges optikai és alapszigetelés a kimenetek és a hátlap, valamint a csoportok között.
Elektronikus, szoftveresen konfigurálható modulkódolás a vázban történő helytelen elhelyezés megakadályozására.
Konfigurálható kimeneti állapotok hiba- és programozási módban (utolsó állapot megtartása, Be vagy Ki).
A kimenetek szinkronizálása legfeljebb 16,7 s-on belül, a koordinált rendszeridőhöz igazítva.

Alkalmazások

Diszkrét terhelések kapcsolása gyárautomatizálási rendszerekben
Mágnesszelep-vezérlés és működtetőelemek vezérlése
Ipari jelző- és riasztópanel
Vezérlőszekrény-relé interfészének meghajtása

Műszaki specifikációk

Paraméter	Specifikáció
Gyártó	Allen-Bradley / Rockwell Automation
Modell	1756-OB16E
Kimenetek	16 elektronikusan biztosított (8 pont/csoport)
Feszültségkategória	12/24 V DC-forrás
Üzemi feszültségtartomány	10...31,2 V DC
Áramfelvétel 5,1 V DC mellett	250 mA
Áramfelvétel 24 V DC mellett	2 mA
Teljes hátlapi teljesítmény	1,32 W
Teljesítménydisszipáció, max.	4,1 W 60 °C-on (140 °F)
Hődisszipáció	13,98 BTU/óra
Kikapcsolt állapotú szivárgási áram pontonként, max.	1 mA pontonként
Bekapcsolt állapotú feszültségesés, max.	400 mV DC 1 A mellett
Áram pontonként, max.	1 A 60 °C-on (140 °F)
Áram modulonként, max.	8 A 60 °C-on (140 °F)
Tipikus bekapcsolási áram pontonként	2 A 10 ms-ig pontonként, 2 másodpercenként ismételhető, 0 °C-on (32 °F), 24 V DC mellett
Terhelési áram, min.	3 mA pontonként
Kimeneti késleltetési idő (Kikapcsoltról Bekapcsoltra)	70 μs névleges / 1 ms maximum
Kimeneti késleltetési idő (Bekapcsoltról Kikapcsoltra)	360 μs névleges / 1 ms maximum
Ütemezett kimenetek	Szinkronizálás legfeljebb 16,7 s-on belül, a koordinált rendszeridőhöz igazítva
Pontenkénti állapotok hiba módban	Utolsó állapot megtartása, Be vagy Ki (alapértelmezés szerint Ki)
Pontenkénti állapotok programozási módban	Utolsó állapot megtartása, Be vagy Ki (alapértelmezés szerint Ki)
Szigetelési feszültség	250 V (folyamatos), alapszigetelés az egyes kimenetek és a hátlap, valamint a kimenetcsoportok között. Az egyes csoportkimenetek között nincs leválasztás
Modulkódolás	Elektronikus, szoftveresen konfigurálható
Biztosítás	Csoportonként elektronikusan biztosított
Kivehető sorkapocs	1756-TBNH, 1756-TBSH
RTB-kódolás	Felhasználó által meghatározott mechanikai
Foglalszélesség	1
Vezeték-kategória	1
Burkolatvédettségi besorolás	Nincs (nyitott kivitel)
Észak-amerikai hőmérsékleti kód	T4
Üzemi hőmérséklet	0...60 °C (32...140 °F)
Tárolási hőmérséklet	-40...+85 °C (-40...+185 °F)
Relatív páratartalom	5...95%, nem kondenzáló
Rezgés	2 g 10...500 Hz-en
Üzemi ütésállóság	30 g
Üzemen kívüli ütésállóság	50 g
ESD-zavartűrés	6 kV érintkezési kisülés, 8 kV légkisülés
Sugárzott rádiófrekvenciás zavartűrés	10 V/m 1 kHz-es szinuszhullámmal, 80%-os AM-mel 80...2000 MHz között; 10 V/m 200 Hz-es, 50%-os impulzussal, 100%-os AM-mel 900 MHz-en; 10 V/m 200 Hz-es, 50%-os impulzussal, 100%-os AM-mel 1890 MHz-en; 3 V/m 1 kHz-es szinuszhullámmal, 80%-os AM-mel 2000...2700 MHz között
EFT/B-zavartűrés	+/-4 kV 5 kHz-en a jelportokon
Lökőfeszültség okozta tranziens zavartűrés	+/-1 kV vonal-vonal (DM) és +/-2 kV vonal-föld (CM) a jelportokon
Vezetett rádiófrekvenciás zavartűrés	10 V effektív érték, 1 kHz-es szinuszhullámmal, 80%-os AM-mel 150 kHz...80 MHz között

Telepítési útmutató

Alvázra szerelés: Igazítsa az áramköri lapot a 1756 ControlLogix alvázhely felső és alsó vezetősínéhez, majd csúsztassa be a modult, amíg a felső és alsó rögzítőfülek biztonságosan a helyükre nem pattannak.
Elektrosztatikus kisülés kezelése: A készülék kezelése előtt érintsen meg egy földelt tárgyat, vagy viseljen jóváhagyott földelő csuklópántot. Ne érintse meg a hátlap csatlakozóit vagy a belső áramköri elemeket.
Burkolati követelmények: A berendezést a konkrét ipari környezethez megfelelő névleges védettségű burkolatba kell beszerelni (2. szennyezettségi fokozatú beltéri helyszínek).
Vezetékezési kapocslécek: A terepi csatlakozásokhoz eltávolítható kapocslécek szükségesek (1756-TBNH vagy 1756-TBSH). A helytelen csatlakoztatás megelőzése érdekében alkalmazzon felhasználó által meghatározott mechanikus RTB-kódolást.
Veszélyes területek biztonsága: Ne válassza le a berendezést vagy a terepi vezetékeket, amíg a tápellátást meg nem szüntette, illetve amíg nem bizonyosodott meg arról, hogy a terület nem veszélyes.

Megfelelőség és tanúsítványok

cULus: UL-jegyzékben szereplő ipari vezérlőberendezés (UL-fájl: E65584); UL-jegyzékben szereplő berendezés az I. osztály, 2. kategória, A, B, C és D csoport veszélyes területeire (UL-fájl: E194810)
CE: Az Európai Unió 2014/30/EU EMC-irányelve (EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2) és a 2014/35/EU kisfeszültségű irányelve (EN 61131-2)
RCM: Megfelel az ausztrál rádiótávközlési törvénynek és az EN 61000-6-4 szabványnak
Ex / ATEX: Megfelel az Európai Unió 2014/34/EU ATEX-irányelvének, valamint az EN IEC 60079-0 és EN IEC 60079-7 szabványoknak; II 3 G Ex ec IIC T4 Gc (UL22ATEX2820X tanúsítvány)
IECEx: Megfelel az IECEx rendszernek, valamint az IEC 60079-0 és IEC 60079-7 szabványoknak; II 3 G Ex ec IIC T4 Gc (IECEx UL 22.0065X tanúsítvány)
UKEx: Megfelel az Egyesült Királyság 2016. évi 1107. számú jogszabályi eszköze 1. mellékletének; UL22UKEX2602X tanúsítvány
FM: FM által jóváhagyott berendezés az I. osztály, 2. kategória, A, B, C és D csoport veszélyes területeire
KC: A műsorszóró és távközlési berendezések koreai regisztrációja, amely megfelel a rádióhullámokról szóló törvény 58-2. cikke 3. pontjának
UKCA: Az Egyesült Királyság 2016. évi 1091. számú jogszabályi eszköze (EMC), 2016. évi 1101. számú jogszabályi eszköze (elektromos berendezések biztonsága), 2016. évi 1107. számú jogszabályi eszköze (EX) és 2012. évi 3032. számú jogszabályi eszköze (RoHS)
Marokkó: 6404-15. számú miniszteri rendelet (2015. okt. 15.) és 6404-15. számú miniszteri rendelet (2015. júl. 16.)
CCC: CCC-tanúsítvány 2020122309111998; CNCA-C23-01 robbanásbiztos elektromos termékek

FAQ

Mekkora a készülék üzemi feszültségtartománya?

A modul 10 és 31,2 V DC közötti feszültségtartományban működik, névleges értéke pedig 12/24 V DC.

Hány kimenetet támogat, és hogyan vannak felépítve?

A modul 16 kimeneti csatornát támogat, amelyek 2, egyenként 8 csatornából álló csoportra vannak felosztva, csoportonként elektronikus biztosítékkal.

Melyik eltávolítható sorkapocs kompatibilis ezzel az egységgel?

A kompatibilis eltávolítható sorkapcsok a 1756-TBNH és a 1756-TBSH blokkok.
