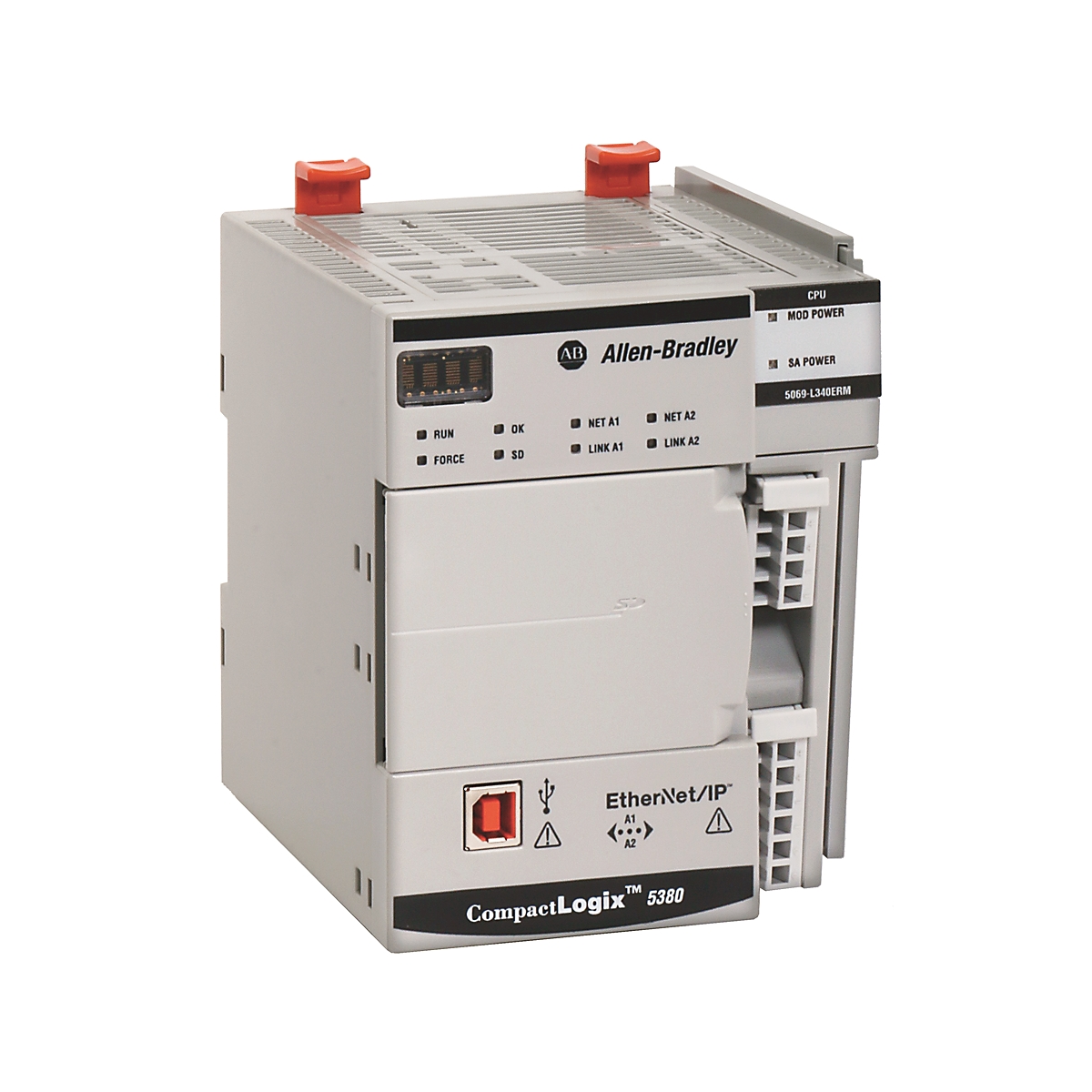

Allen-Bradley 5069-L310ER-NSE CompactLogix 5380 tárolt energia nélküli vezérlő

A  5069-L310ER-NSE a CompactLogix 5380 vezérlő speciális változata, amelyet olyan környezetekhez terveztek, ahol a „tárolt energia” biztonsági vagy védelmi kockázatot jelent. Miközben megőrzi az 5380 sorozat alapvető, nagy teljesítményű jellemzőit, kifejezetten veszélyes vagy korlátozott hozzáférésű területekre – például bányákba, robbanóanyag-gyártó üzemekbe vagy magas biztonsági szintű adatközpontokba – tervezték, ahol a hagyományos energiatároló kondenzátorok használata tilos.

Fő műszaki jellemzők

Alapvető képességek

1. Tárolt energia nélküli (NSE) technológia

A szabványos CompactLogix vezérlők belső energiatároló modulokat (kondenzátorokat) használnak az adatok nem felejtő memóriába történő kiírására áramkimaradás esetén. Az  NSE-változat ezeket az alkatrészeket eltávolítja. Így áramtalanításkor a szétszóródó energia a robbanásveszélyes légkörben történő gyújtáshoz szükséges küszöbérték alatt marad, ezáltal teljesíti a szigorú  veszélyes területekre és a  gyújtószikramentes kivitelre vonatkozó követelményeket.

2. Kettős Gigabit Ethernet és nagy sebességű teljesítmény

Speciális biztonsági funkciói ellenére megőrzi az 5380 sorozat teljesítményét:

• Gigabites átviteli sebesség: A két 1 Gb/s-os port nagy sebességű adatcserét biztosít.

• Kettős IP-üzemmód: Lehetővé teszi a hálózati szegmentálást, így a gépszintű I/O-forgalom elkülöníthető a magasabb szintű vállalati hálózatoktól.

• DLR-támogatás: Támogatja a Device Level Ring technológiát a magas hálózati rendelkezésre állás érdekében.

3. Nagy sebességű 5069-es hátlap

Az 5069 Compact I/O platformot használja, amely a régebbi 1769 sorozathoz képest sokkal rövidebb letapogatási időt és nagyobb pontosságot biztosít az időkritikus alkalmazásokhoz.

Műszaki GYIK

Hogyan kezeli az NSE-változat az adatokat áramkimaradás esetén?

Mivel a  5069-L310ER-NSE nem rendelkezik a váratlan leálláskor az adatok SD-kártyára történő kiírásához szükséges belső energiával, minden olyan adat elveszik, amelyet korábban nem mentettek a nem felejtő memóriába, illetve nem szinkronizáltak SCADA- vagy adatbázisrendszerbe. Ezekben az alkalmazásokban a mérnökök általában szünetmentes tápegységet (UPS) használnak, ha kritikus fontosságú az adatok megőrzése.

Használhatom ezt mozgásvezérléshez?

Nem. A  5069-L310ER-NSE nem rendelkezik „M” jelöléssel. Ha integrált mozgásvezérlésre van szüksége tárolt energia nélküli kivitelben, az „ERM-NSE” változatot kell keresnie, bár az L310ER-NSE elsősorban diszkrét és folyamatirányítási logikához használatos.

Mi az egységen található „SA Power” és „MOD Power” jelentése?

Az 5069-es architektúra különválasztja a tápellátási ágakat:

• MOD Power: A belső vezérlőlogikát táplálja.

• SA Power: Az I/O-modulok terepi oldalának áramköreit táplálja. Mindkettőt eltávolítható sorkapcson (RTB) keresztül kell bekötni.

Mérnöki és telepítési útmutató

• Külső tápellátástól való függés: Mivel ez az egység nem képes saját tartalékellátásra, gondoskodjon arról, hogy az alkalmazáslogika „tiszta” újraindításokra legyen kialakítva. A projekt tárolásához használja a 1784-SD2 kártyát, de vegye figyelembe, hogy a tagértékek az áram ki- és bekapcsolásakor az utolsó mentett állapotukra állnak vissza.

• Felszerelés: Szabványos vízszintes DIN-sínes rögzítés. A többi 5380 vezérlőhöz hasonlóan megfelelő szabad térre van szükség a hőelvezetéshez, mivel a nagy sebességű processzor jelentős hőt termel.

• Biztonságos környezetek: Az NSE sorozat használatát gyakran előírják biztonságos kormányzati vagy katonai létesítményekben, ahol biztonsági sérülékenységnek tekintik, ha egy eszköz a tápellátás megszüntetése után is töltést képes tárolni, és ezáltal potenciálisan adatokat tarthat meg a memóriában.

Mérnöki előnyök

A  5069-L310ER-NSE az iparági szabvány a  veszélyes helyszíneken alkalmazott biztonság területén. Lehetővé teszi az üzemvezetők számára, hogy nagy sebességű, modern Logix vezérlőt telepítsenek olyan zónákba, ahol korábban régebbi, kevésbé hatékony technológiára kellett támaszkodniuk. A tárolt energia megszüntetésével a Rockwell lehetőséget biztosított a robbanóanyag-kezelési, vegyipari és mélybányászati műveletek korszerűsítésére a biztonsági protokollok veszélyeztetése nélkül.
