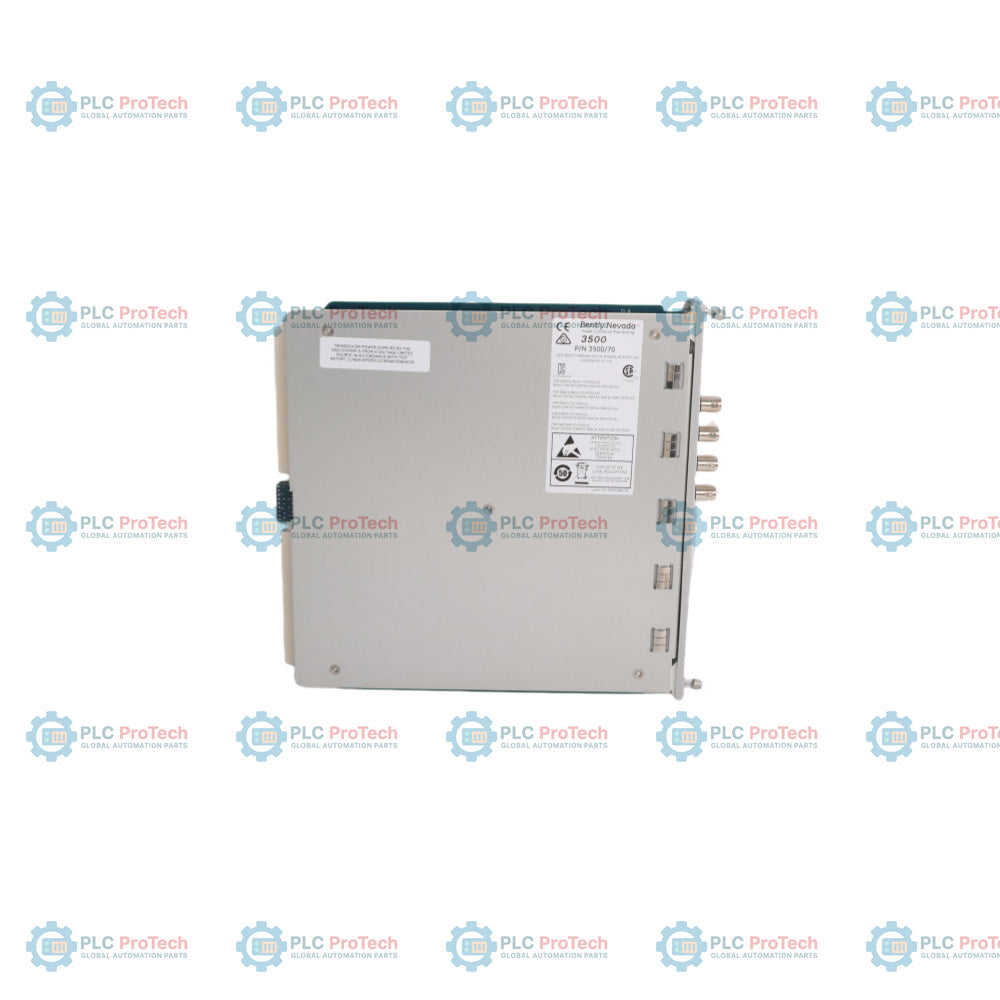

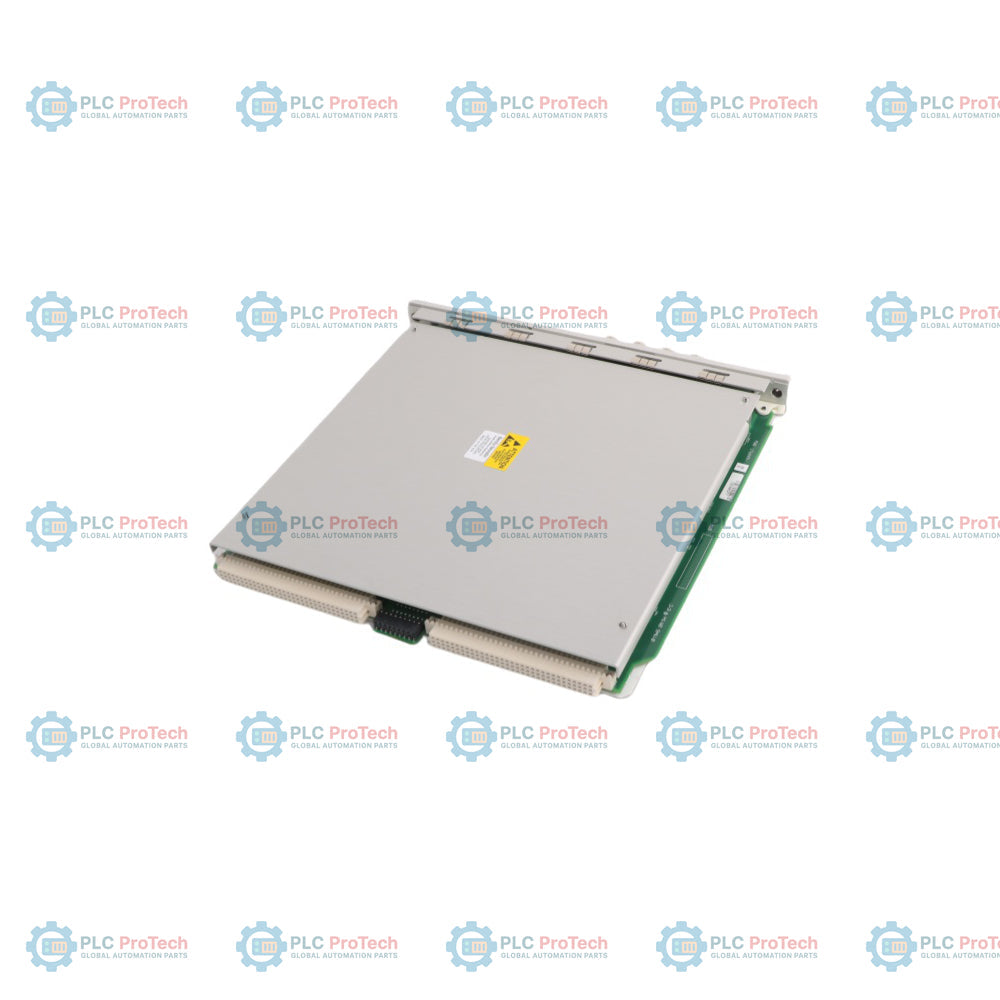

Bently Nevada 176449-09 3500/70M alternáló impulzus-sebességmonitor

Termékáttekintés

A 176449-09 (3500/70M) egy speciális, 4 csatornás monitorozó modul, amelyet kifejezetten a Bently Nevada 3500 gépvédelmi rendszer dugattyús kompresszoros megoldáscsomagjához terveztek. A gázszállításban, finomítói hidro-kezelő egységekben és vegyipari feldolgozóüzemekben alkalmazott, nagy megbízhatóságot igénylő környezetekhez készült modul szeizmikus jelátalakítóktól fogad jeleket a forgattyúház és a keresztfej kritikus rezgésszintjeinek monitorozásához. A fejlett impulzusgyorsulási és dugattyús sebességmérési algoritmusok alkalmazásával a 176449-09 jóval azelőtt észleli a mechanikai lazaságot és az ütési eseményeket, hogy azok katasztrofális váz- vagy hajtórúdtörésekhez vezetnének. A 3500-as állványba integrálva folyamatos gépvédelmet biztosít, és olyan alapvető diagnosztikai adatokat szolgáltat, amelyek lehetővé teszik az üzemeltetők számára, hogy a reaktív javításokról optimalizált, állapotfüggő karbantartási ütemezésre térjenek át.

Műszaki konfiguráció

A 3500/70M modul sokoldalú, 4 csatornás architektúrát alkalmaz, amelyet a dugattyús gépek egyedi dinamikus jellemzőihez terveztek.

• Kétpáros programozás: A csatornák párokba (1/2 és 3/4) rendezve programozhatók, így a monitor a négy bemeneten egyszerre két különböző funkciót képes ellátni. A támogatott funkciók közé tartozik az impulzusgyorsulás, a 2. gyorsulásmérés, a dugattyús sebességmérés és az alacsony frekvenciájú dugattyús sebességmérés.

• Jelkondicionálás: A modul feldolgozza a nyers szeizmikus jeleket, hogy meghatározza a csúcsa rezgésértékeket, amelyeket ezt követően a felhasználó által programozható riasztási határértékekkel hasonlít össze.

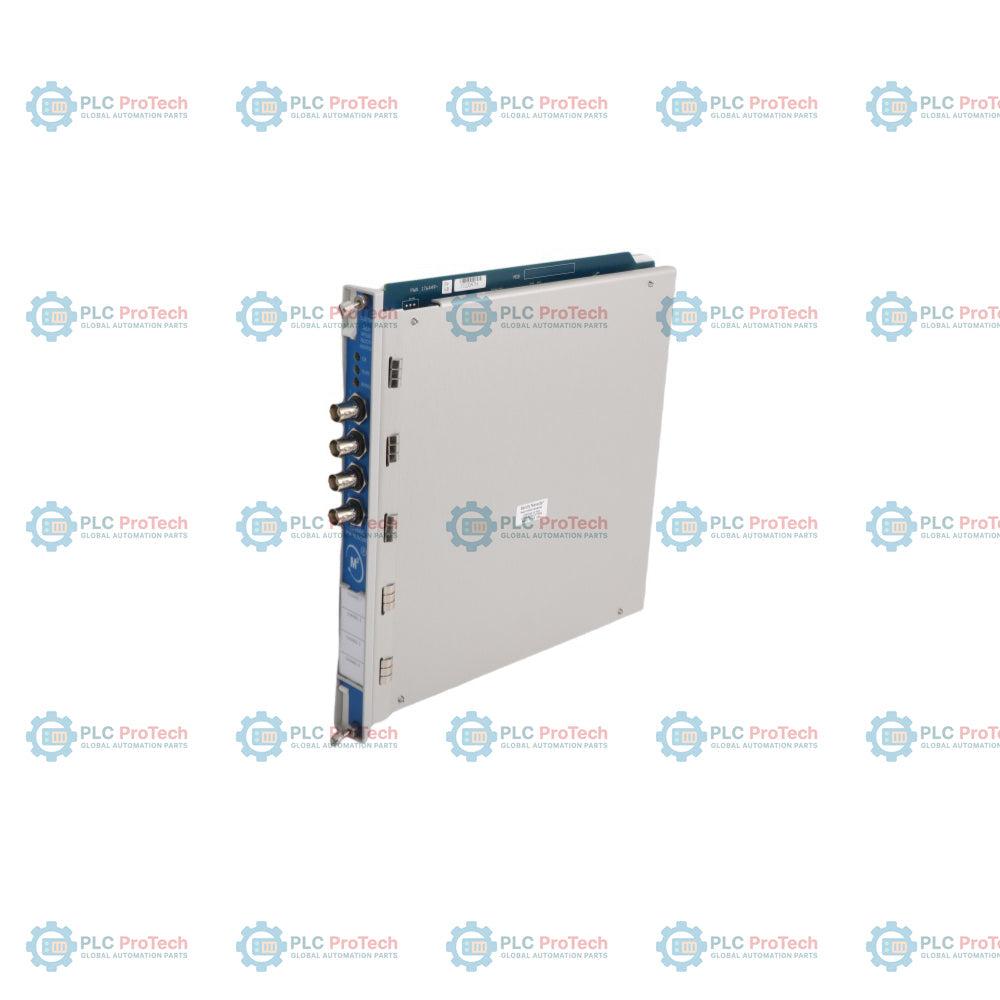

• Pufferelt kimenetek: Az előlapon négy, rövidzárlat ellen védett koaxiális csatlakozó található (csatornánként egy), amelyek közvetlen hozzáférést biztosítanak a nyers jelátalakító-jelekhez külső diagnosztikai műszerek számára, a védelmi hurok működésének veszélyeztetése nélkül.

• Riasztási/veszélyjelzési logika: Minden csatorna külön Alert és Danger határértékekkel konfigurálható, amelyek a rendszerreléket vezérelve a beállított szavazási logika alapján automatikus gépleállítást vagy kezelői figyelmeztetést indítanak.

Műszaki specifikációk

Gyakori kérdések a helyszíni alkalmazásról

Mi az impulzusgyorsulás konkrét előnye dugattyús egységek esetén?

A dugattyús kompresszorok jellegzetes impulzusjeleket generálnak, amikor az olyan mechanikai alkatrészek, mint a keresztfejcsapok vagy csavarok meglazulnak. A 3500/70M impulzusgyorsulási funkcióját úgy hangolták, hogy észlelje ezeket a nagyfrekvenciás, rövid ideig tartó ütéseket, amelyeket a hagyományos sebességalapú monitorozás esetleg nem érzékel.

Használható a 3500/70M veszélyes területen telepített berendezésekben?

Igen, a megfelelő belső leválasztó I/O-modulokkal (például a 135473-01 típussal) együtt alkalmazva a rendszer a CSA, az ATEX és az IECEx szabványok szerint tanúsítottan használható gyújtószikramentes környezetekben.

Mi okozza a „Bypass” LED világítását?

A Bypass LED akkor világít, amikor egy vagy több csatornán le van tiltva a riasztási logika. Ezt általában a 3500 Rack Configuration Software segítségével végzik a gép indításakor vagy a jelátalakító karbantartása során, hogy megelőzzék a téves leállásokat.

Mérnöki telepítési és megbízhatósági irányelvek

• I/O-modul kiválasztása: Győződjön meg arról, hogy a 176449-09 a lezárási módnak megfelelő I/O-modullal van párosítva. Közvetlen állványvezetékezéshez használjon belső lezárású I/O-modult (140471-01), távoli sorkapocs használata esetén pedig külső lezárású I/O-modult (140482-01).

• A szeizmikus jelátalakító elhelyezése: A keresztfej rezgésének monitorozásához a szeizmikus érzékelőket biztonságosan, a keresztfej mozgásának irányában kell felszerelni. A nagyfrekvenciás jelátvitel fenntartása érdekében gondoskodjon arról, hogy a szerelési felület sík és festékmentes legyen.

• Vezetékezés és árnyékolás: Minden szeizmikus bemenethez kiváló minőségű, árnyékolt sodrott érpáras kábelt használjon. A földhurkok megelőzése érdekében az árnyékolást csak a 3500-as állvány földelésénél csatlakoztassa; ne földelje az árnyékolást a jelátalakító oldalán, kivéve, ha kifejezetten leválasztott szerelőalapot használ.

• Meghúzási nyomaték és felszerelés: A 3500/70M állványba történő beszerelésekor ügyeljen arra, hogy a készülékház csavarjai megfelelően meg legyenek húzva, ezáltal kis impedanciájú földelési útvonalat biztosítva az EMI-védelemhez. A helyszíni szeizmikus érzékelők esetében kövesse az 1/4-28 vagy M8 méretű rögzítőcsapokra vonatkozó egyedi meghúzási nyomaték-követelményeket a rezonanciahibák elkerülése érdekében.
