Bently Nevada 21504-00-08-05-02 5 mm-es és 8 mm-es, szabványos rögzítésű szonda

Leírás

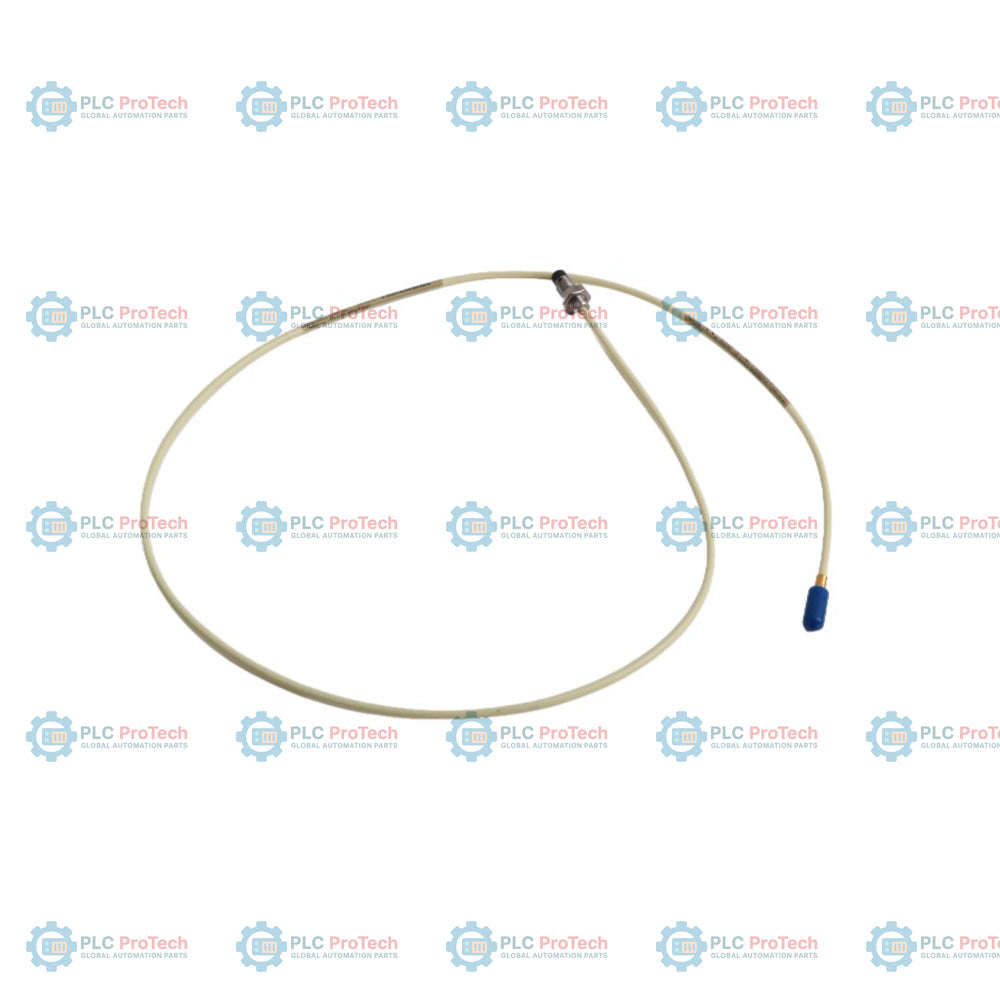

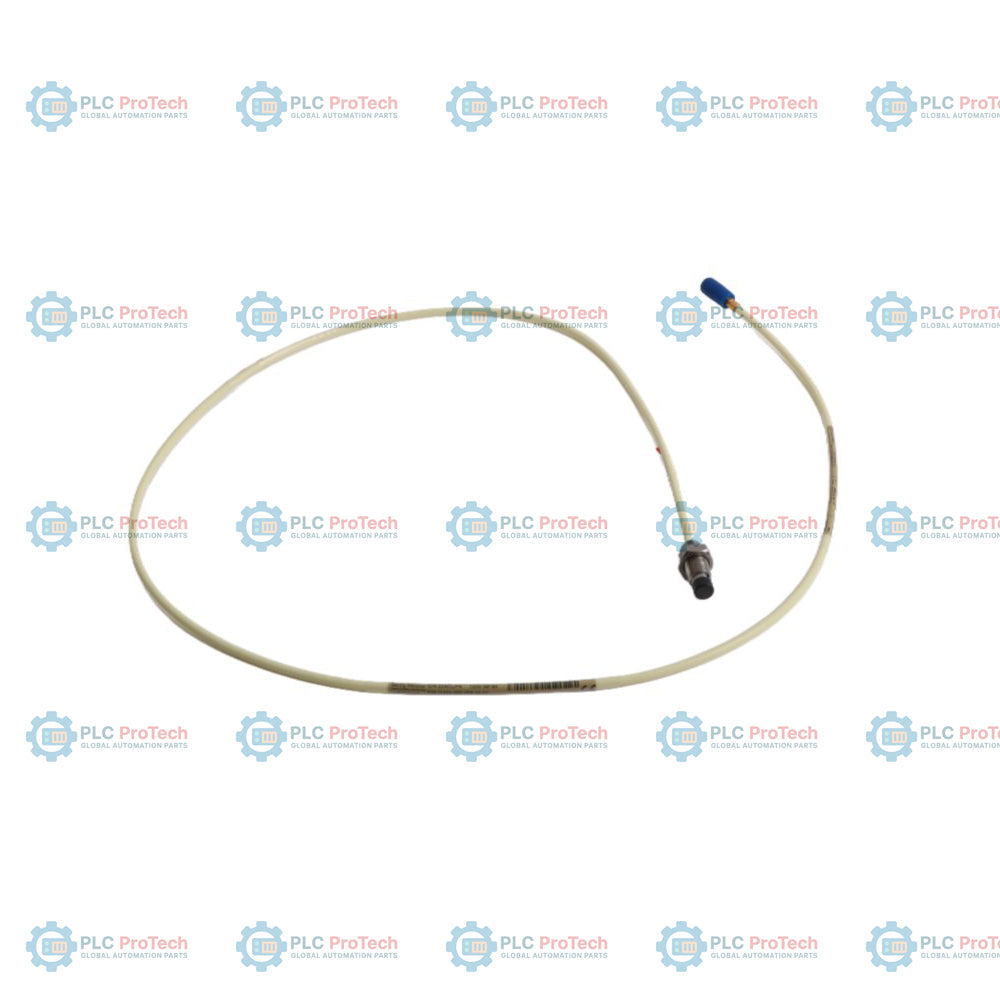

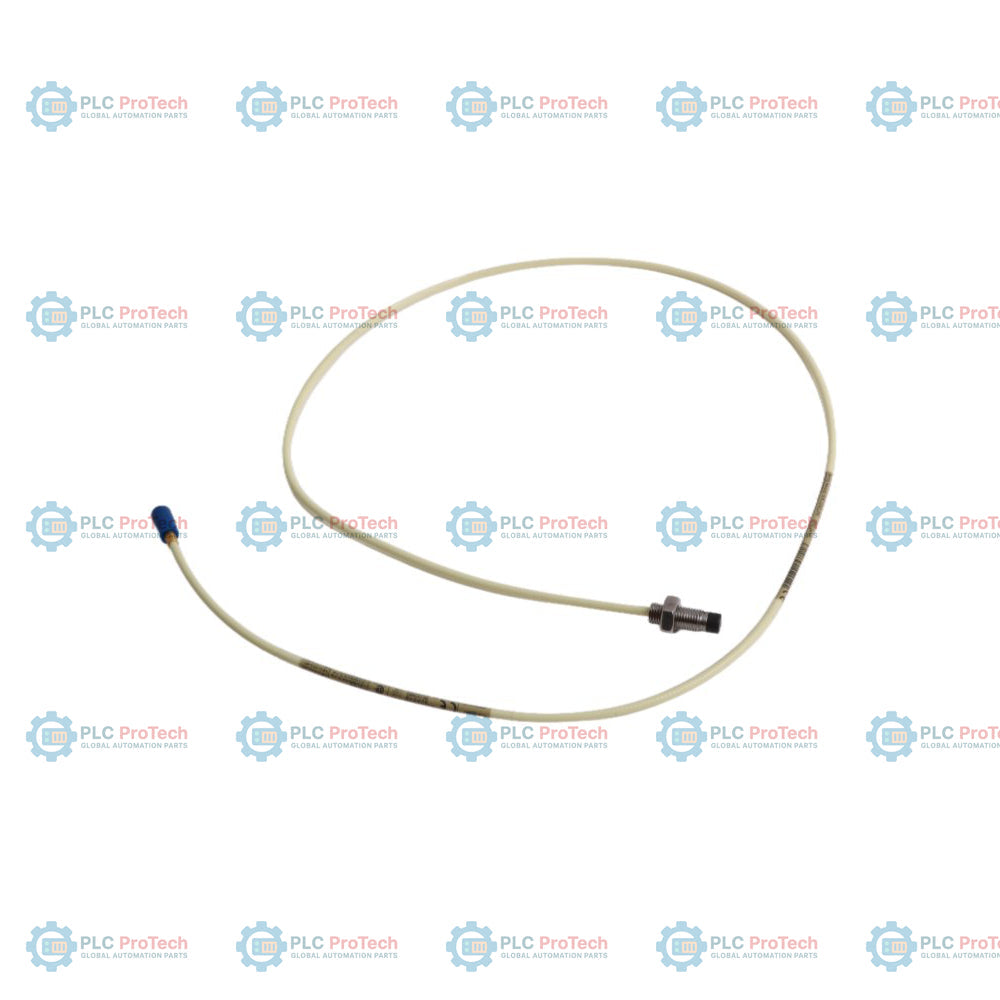

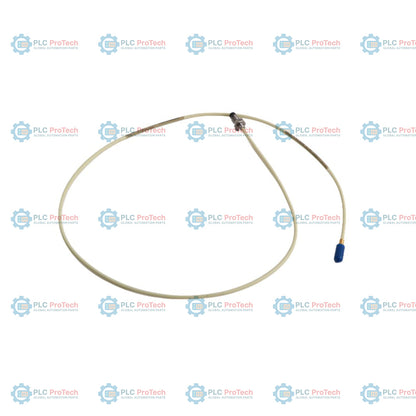

21504-00-08-05-02: 7200-as sorozatú, 8 mm-es, szabványos rögzítésű közelségérzékelő szonda, amely 0,0 hüvelyk (00. opció) menet nélküli hosszal, 0,8 hüvelyk (08. opció) házhosszal, 0,5 m (05. opció) teljes kábelhosszal és miniatűr dugaszolható koaxiális csatlakozóval (02. opció) rendelkezik. Ez az érzékelő a 7200-as sorozat 5 mm-es és 8 mm-es közelségérzékelő-rendszerének része, amely az örvényáram-elvet alkalmazva érintkezésmentes elmozdulásmérést biztosít a szonda csúcsa és a megfigyelt gépfelület között. A rendszert kritikus forgógépek, többek között gázturbinák, gőzturbinák, kompresszorok és szivattyúk tengelyrezgésének és axiális helyzetének figyelésére tervezték. Ez a 8 mm-es szondakivitel polifenilén-szulfidból (PPS) készült, amely olyan műanyag, amely ellenáll a zord, nedves vagy vegyileg aktív környezetnek. A szonda 80 mil (2 mm) lineáris mérési tartományt biztosít 200 mV/mil (7,87 V/mm) skálatényezővel. A szondák kompatibilisek a 7200-as sorozatú Proximitor érzékelőkkel és a jelátalakító hurok teljessé tételéhez használt hosszabbítókábelekkel.

Jellemzők

• 8 mm átmérőjű csúcs
• Polifenilén-szulfidból (PPS) készült szondatest a vegyi ellenállóság érdekében
• Szabványos rögzítési kivitel 3/8-24-es menettel
• 00. opció: 0,0 hüvelykes menet nélküli hossz
• 08. opció: 0,8 hüvelykes házhossz
• 05. opció: 0,5 m-es integrált kábel
• 02. opció: Miniatűr dugaszolható koaxiális csatlakozó
• Kompatibilis a 7200-as sorozatú Proximitor érzékelőkkel
• 0 Hz és 10 kHz közötti frekvenciaátvitel

Alkalmazások

• Radiális rezgésmérések a csapágyállapot figyeléséhez
• Axiális tolóerő helyzetének figyelése a csapágykopás észleléséhez
• A tengely átlagos radiális helyzete (állásszög) a rotor stabilitásának értékeléséhez
• A rezgés amplitúdója és fázisszöge poláris és Bode-diagnosztikai diagramokhoz
• Excentricitásmérések a rotor görbületének észleléséhez

Rendelési információk

Opció	Az SKU kódja	Leírás
Megrendelhető cikkszám	21504-00-08-05-02	7200 8 mm-es szabványos rögzítésű szonda
A – Menet nélküli hossz	00	0,0 hüvelyk
B – Ház teljes hossza	08	0,8 hüvelyk
C – Teljes kábelhossz	05	0.5 m
D – Csatlakozó	02	Miniatűr dugaszolható koaxiális csatlakozó

Műszaki adatok

Paraméter	Specifikáció
Gyártó	Bently Nevada
Cikkszám	21504-00-08-05-02
Rendszer típusa	7200 8 mm-es szabványos rögzítés
Csúcs átmérője	8 mm
Házmenet	3/8-24
Lineáris tartomány	80 mil (2,0 mm)
Skálatényező	200 mV/mil (7,87 V/mm)
Frekvenciaátvitel	0–10 kHz (10 kHz-en -5%)
Üzemi hőmérséklet (szonda)	-30 °C és +177 °C között
Relatív páratartalom	95%-ig, nem kondenzálódó

Telepítési irányelvek

• A rezgés érzékelőtesten való kialakulásának megelőzése érdekében gondoskodjon arról, hogy a szonda biztonságos rögzítési helyre legyen felszerelve.
• A rendszer kalibrálási követelményeinek megfelelően tartsa fenn a célfelülettől előírt távolságot.
• A koaxiális kábelhez használjon megfelelő árnyékolást az elektromos interferencia minimalizálása érdekében.
• A telepítés során gondoskodjon arról, hogy a koaxiális csatlakozó (02. opció) tiszta legyen, és teljesen meg legyen húzva.

Megfelelőség és tanúsítványok

• Megfelel az API 670 követelményeinek
• A rendszerkomponenseket gyakran CSA, FM és BASEEFA tanúsítja meghatározott veszélyes helyeken történő használatra (az aktuális helyi szabályozási megfelelőség ellenőrzéséhez tekintse meg a helyspecifikus telepítési dokumentációt).
