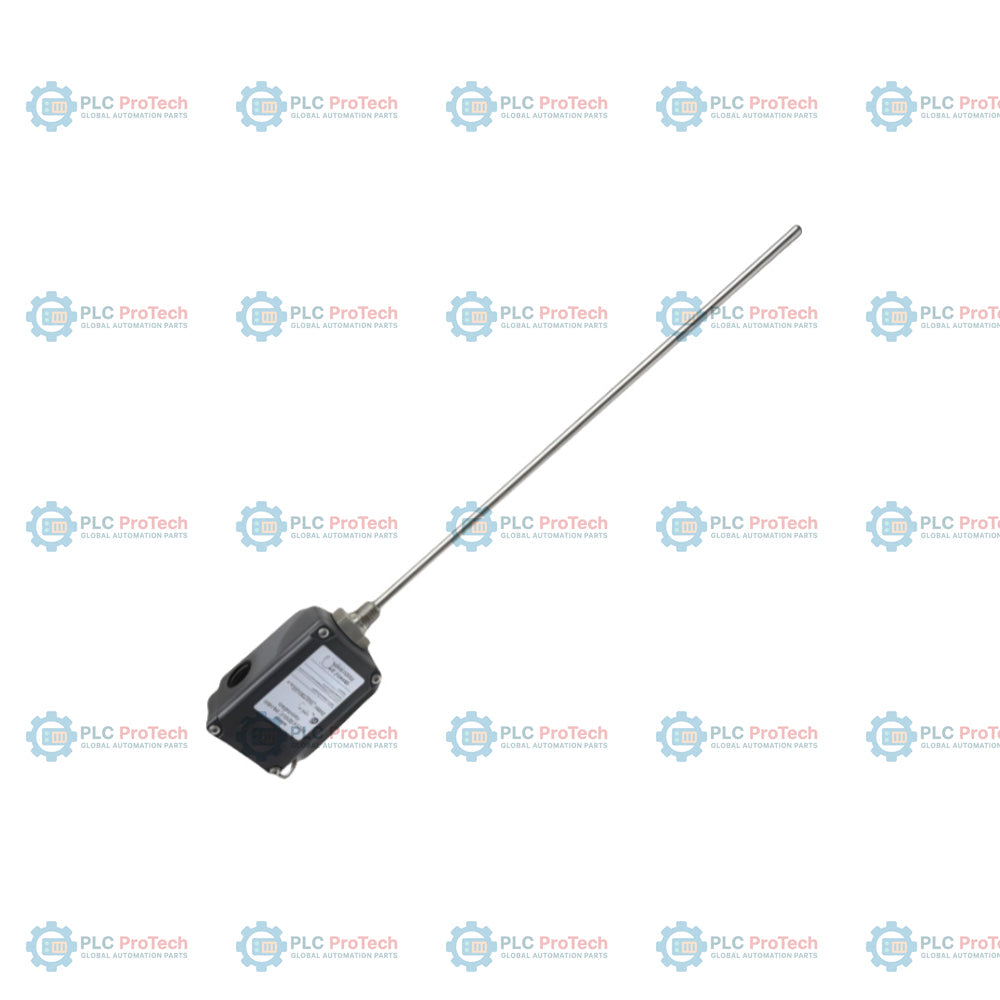

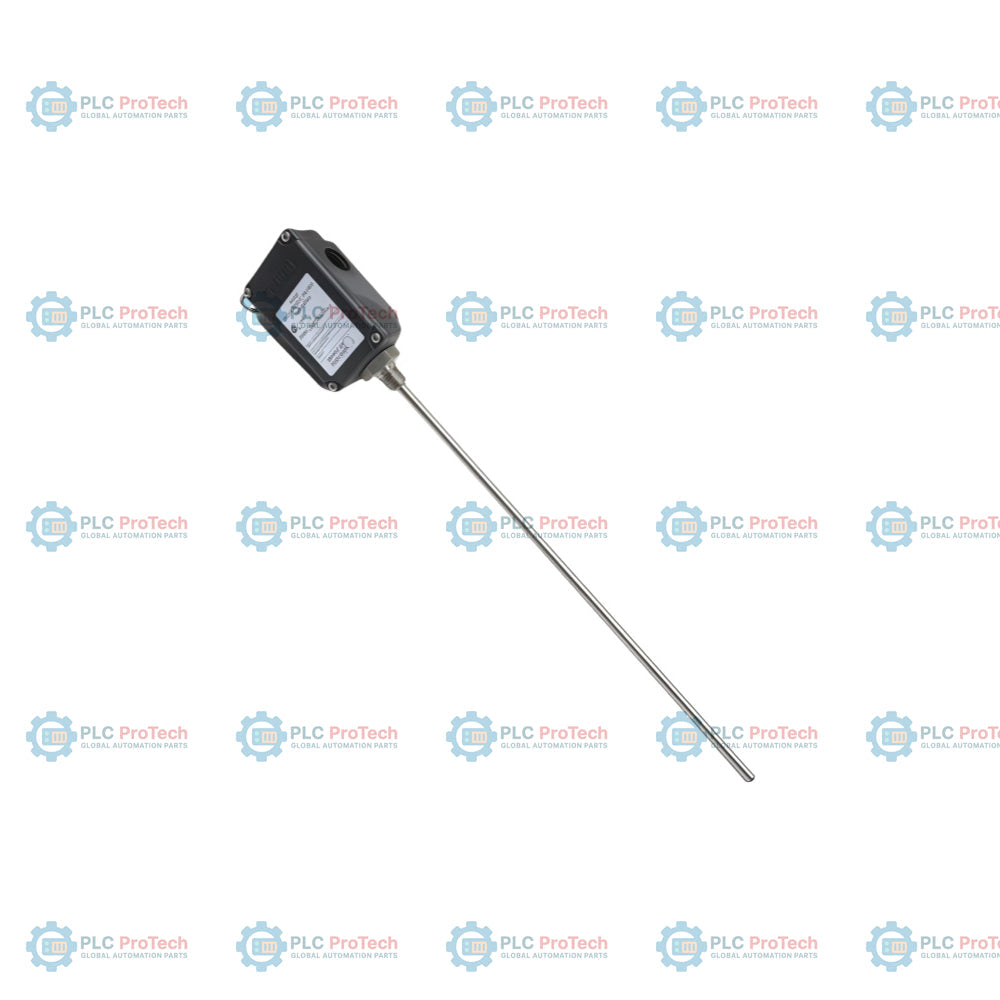

Bently Nevada 31000-16-10-15-030-03-02 angol nyelvű közelségérzékelő-szondaház szerelvény

Leírás

A 31000-16-10-15-030-03-02 angol nyelvű közelítésiszonda-házszerelvény, amelyet robusztus géprezgés- és pozíciófelügyeletre terveztek. Ez a konfiguráció egy 3300 XL 8 mm-es közelítésiszondát (A opció: 16) és egy 1,0 m-es kábelt (B opció: 10) tartalmaz, távtartó adapterrel és szondabevezető szerelvénnyel integrálva a pontos résbeállítás és a külső karbantartási hozzáférés érdekében. A ház nagy szilárdságú, kiváló korrózióállóságot biztosító hőre lágyuló műanyagból, polifenilén-szulfidból (PPS) készül, hosszú távú tartósságot biztosító rozsdamentes acél alkatrészekkel kiegészítve. Ez a házszerelvény védőburkolatként szolgál közelítésiszondákhoz, és lehetővé teszi a gépházon keresztüli beépítést radiális rezgés- vagy Keyphasor-mérésekhez. A kialakítás külső hozzáférést biztosít a szondához, így a rés beállítása vagy a szonda cseréje a gép belső szétszerelése nélkül elvégezhető. Teljes mértékben megfelel az American Petroleum Institute (API) 670 szabványának a külsőleg szerelt közelítésiszonda-házakra vonatkozóan, és megfelelő jelátalakító-rendszerekkel és I.S. leválasztókkal együtt használva gyújtószikramentes veszélyes területi alkalmazásokhoz is alkalmas.

Jellemzők

• Megbízható örvényáramú elmozdulásméréshez 3300 XL 8 mm-es közelítésiszondával van felszerelve
• Polifenilén-szulfidból (PPS) és korrózióálló rozsdamentes acélból készül, így zord ipari környezetben is használható
• Lehetővé teszi a szondarés külső beállítását és a szonda cseréjét, csökkentve a karbantartási állásidőt
• 3/4-14 NPT rögzítőmenettel rendelkezik a gépházba történő biztonságos beépítéshez
• A rugalmas csatlakoztatást és kábelvezetést biztosító szerelvény- (EE opció: 03) és rögzítőmenet-konfigurációt (FF opció: 02) tartalmaz
• Az API 670 szabványnak megfelelő kialakítás szabványosított mechanikai és környezeti védelmet biztosít

Alkalmazások

• Forgógépek (turb inák, kompresszorok, szivattyúk, motorok) radiális rezgésének felügyelete
• Keyphasor-mérés fázisreferenciához és fordulatszám-felügyelethez
• Külső szerelés olaj- és gázipari, petrolkémiai, valamint energiatermelő létesítményekben
• Veszélyes területi alkalmazások (jóváhagyott I.S. leválasztókkal használva)

Rendelési információk

Opció	Az SKU kódja	Leírás
Rendelhető cikkszám	31000-16-10-15-030-03-02	Angol nyelvű közelítésiszonda-házszerelvény
A – Szondatípus	16	3300 XL 8 mm-es közelítésiszonda
B – Szondakábel hossza	10	1,0 m (39 hüvelyk)
C – Távtartó adapter hossza	15	Távtartóadapter-méretopció
DDD – Szondabevezetés	030	Szondabevezetési opció
EE – Szerelvények	03	Két dugó, egy M20-as szerelvény
FF – Rögzítőmenet	02	3/4-14 NPT

Műszaki adatok

Gyártó	Bently Nevada (Baker Hughes)
Cikkszám	31000-16-10-15-030-03-02
Ház anyaga	Polifenilén-szulfid (PPS)
Alkatrészek	Rozsdamentes acél
Szondatípus	3300 XL 8 mm
Kábelhossz	1,0 m
Rögzítőmenet	3/4-14 NPT
Üzemi hőmérséklet	-51 degC és +177 degC között
Tömeg	1,2 kg
Megfelelőség	API 670 szabvány

Beépítési útmutató

• A házszerelvény felszerelése előtt szerelje be a külső hüvelyt a gépházba.
• Győződjön meg arról, hogy a szondahüvely megfelelően helyezkedik el a szondarés beállításának biztosításához.
• A ház külső hüvelyre történő felszerelése előtt válassza le a szondakábelt.
• A rögzítőanya biztonságos meghúzását a rögzítőelem helyére csúsztatása után végezze el.
• Furatdugók használata esetén húzza meg a furatdugók anyáit 0,5 N-m (5 in-lbs) nyomatékkal a környezeti védelem fenntartása érdekében.
• Nagy rezgéssel vagy nedvességgel járó alkalmazásoknál gondoskodjon az összes kábelcső-szerelvény megfelelő tömítéséről.

Megfelelőség és tanúsítványok

• API 670 szabvány (külsőleg szerelt közelítésiszonda-házak)
• Gyújtószikramentes alkalmazásra alkalmas (jóváhagyott leválasztókkal használva)
