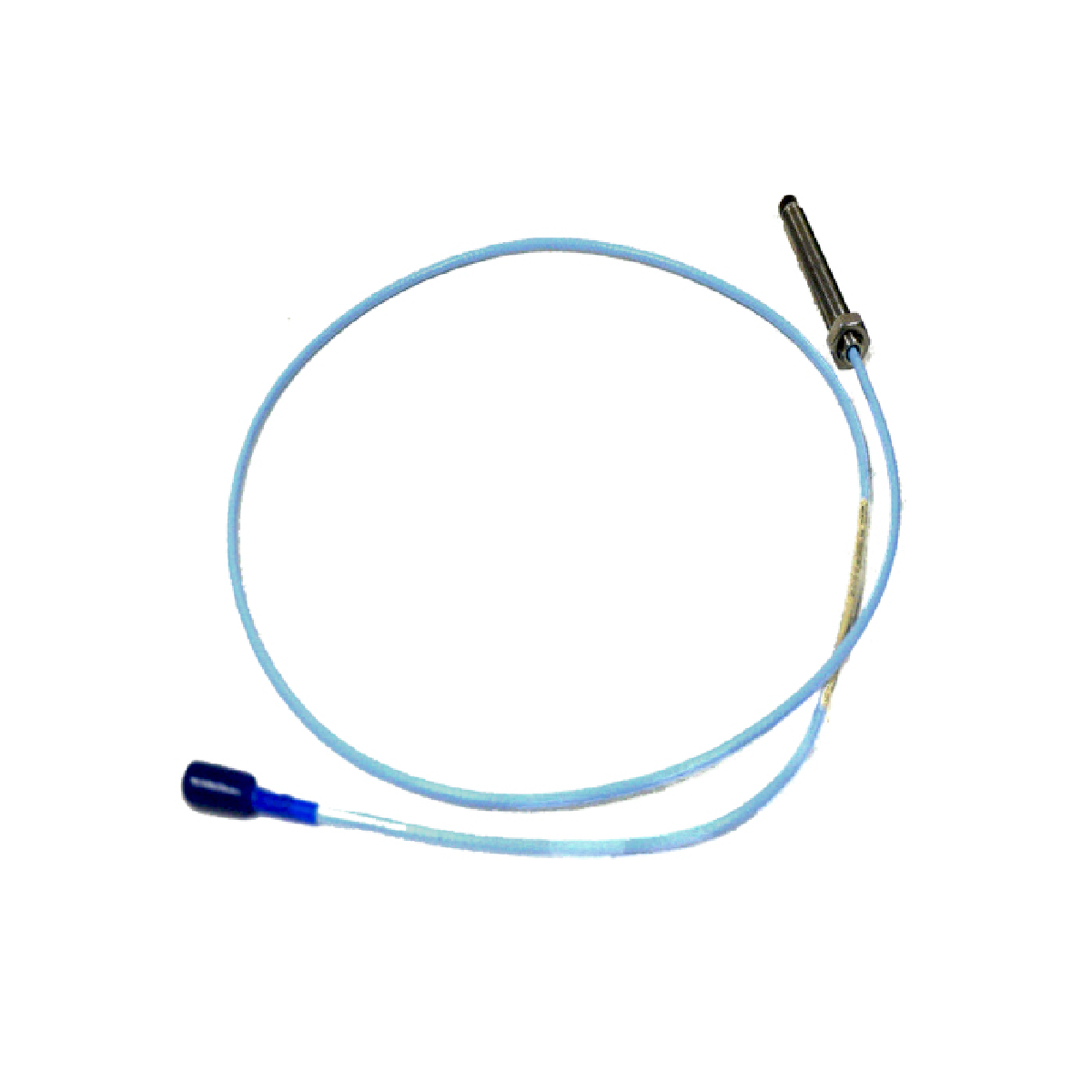

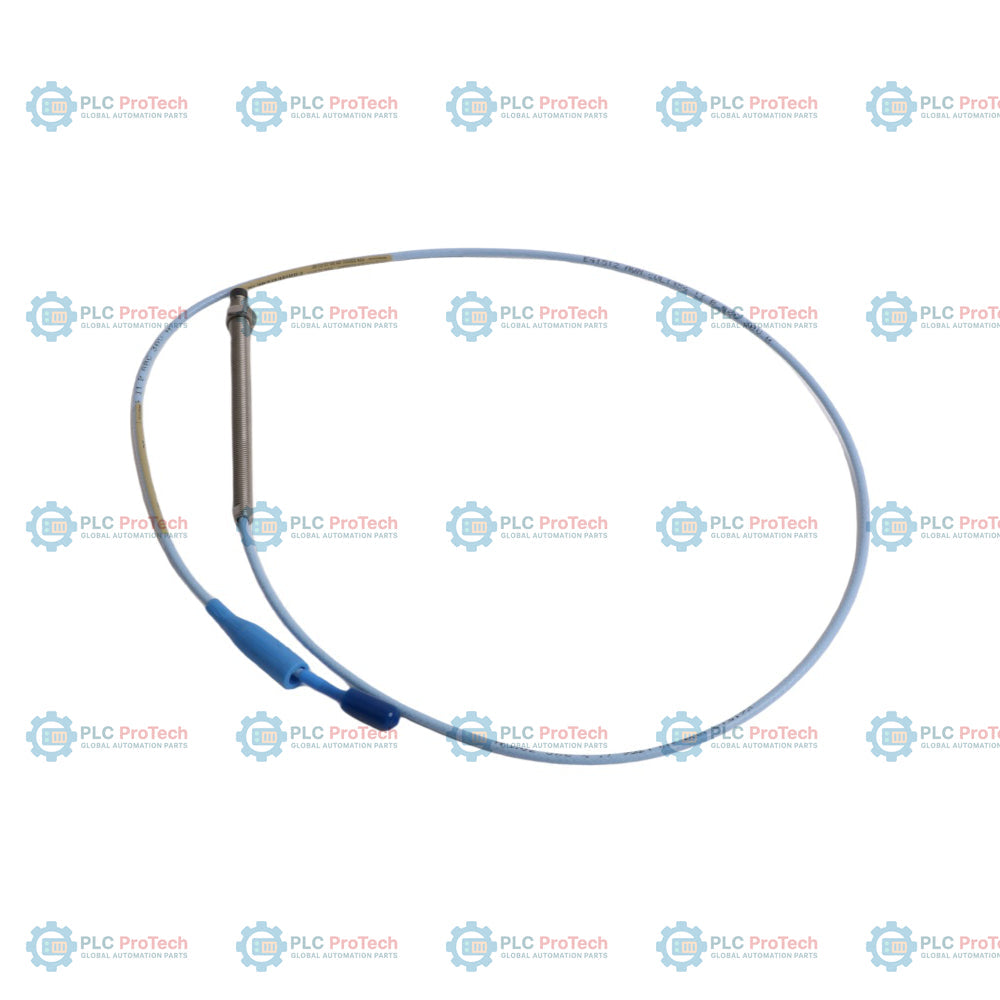

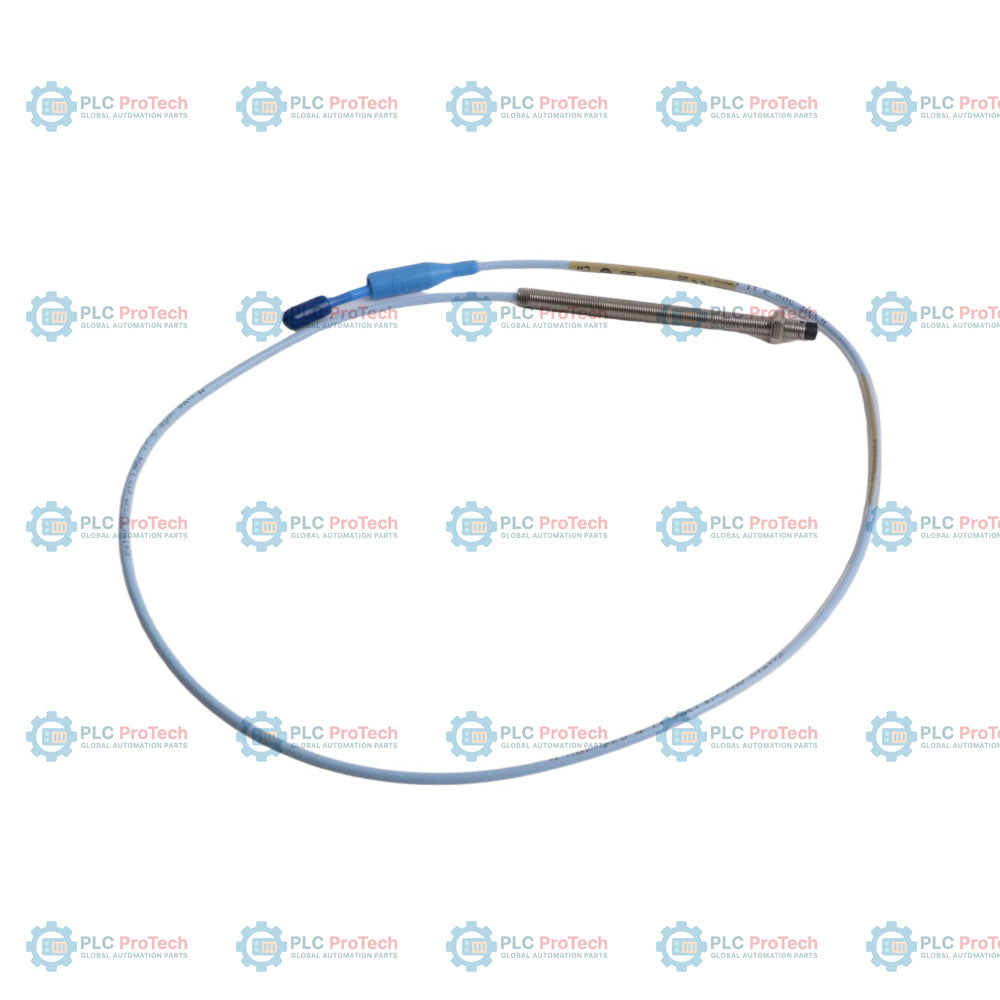

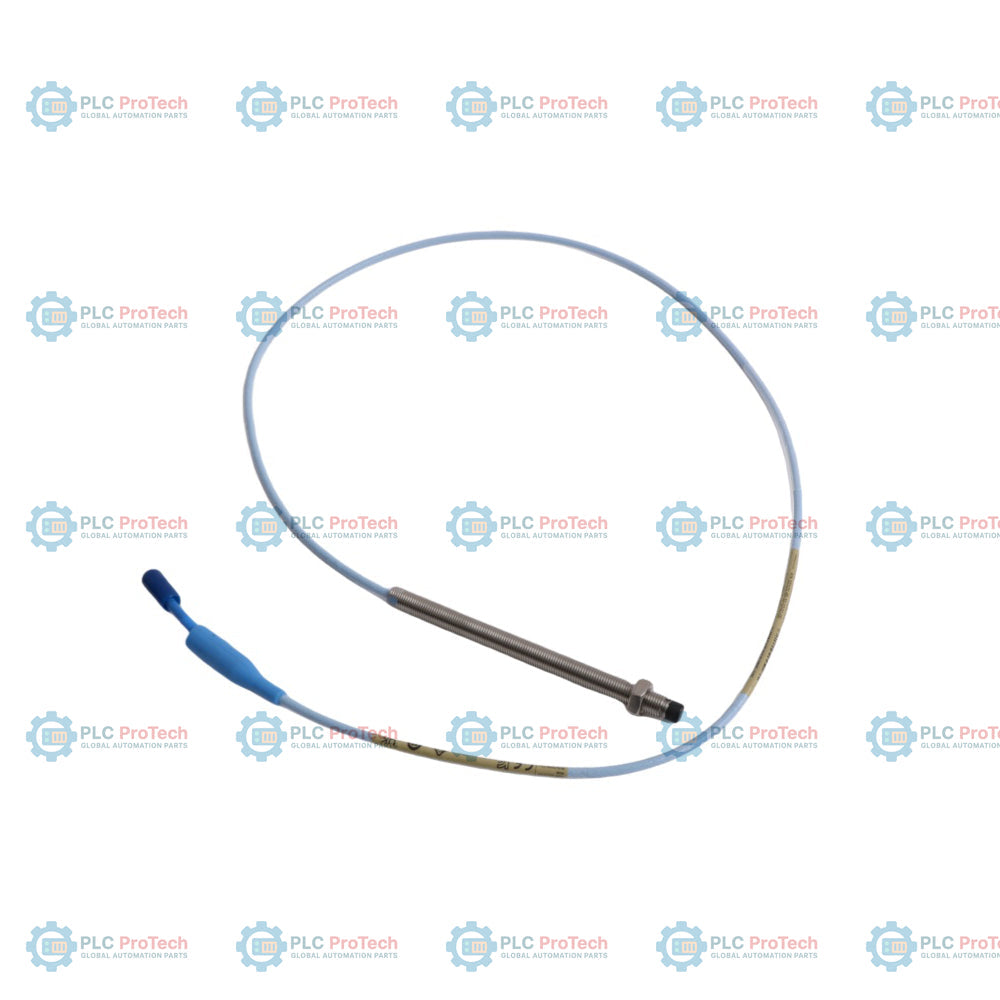

Bently Nevada 330101-00-20-50-01-00 3300 XL közelségérzékelő szonda

Leírás

A 330101-00-20-50-01-00 egy érintkezésmentes örvényáramos közelítésérzékelő-konfiguráció, amely a Bently Nevada 3300 XL 8 mm-es Proximity Transducer System sorozatába tartozik. Ez az összeállítás a mérőcsúcs felülete és bármely megfigyelt vezetőképes céltárgy fémfelülete közötti fizikai rés távolságával közvetlenül arányos kimeneti feszültséget biztosít. Az érzékelőrendszert statikus helyzeteltolódás-mérésre és dinamikus rezgésfigyelésre egyaránt tervezték. Széles körben alkalmazzák a nehézipari gépek különböző területein, különösen folyadékfilmes csapágyazású turbógépeknél, valamint Keyphasor-, fordulatszám- és időzítési alkalmazásokban.

A teljes szabvány 330101-00-20-50-01-00 A 8 mm-es, 5 méteres rendszer visszamenőlegesen kompatibilis a szabványos, nem XL 3300-as sorozatú közelítésérzékelő berendezésekkel, és alkatrészszintű csereszabatosságot biztosít azokkal. Mechanikai kialakítása szabadalmaztatott TipLoc fröccsöntési eljárást alkalmaz, amely erős kémiai és mechanikai kötést hoz létre a mérőcsúcs és a házteste között. Ezenkívül a kábel-összeállítás szabadalmaztatott CableLoc kialakítása nagy integritású húzószilárdságot biztosít ott, ahol a koaxiális vezeték a mérőfej belső érzékelőfejéhez csatlakozik.

Jellemzők

• Teljes mértékben megfelel az American Petroleum Institute (API) 670 szabvány (4. kiadás) mechanikai kialakításra, lineáris mérési tartományra, pontosságra és hőmérséklet-stabilitásra vonatkozó előírásainak.
• Az aranyozott ClickLoc koaxiális csatlakozók korrózióállóságot biztosítanak, és mindössze alapvető, kézzel kifejtett meghúzási nyomaték szükséges a biztonságos rögzítéshez, amely működés közben megakadályozza az elfordulás miatti kilazulást.
• A fejlett komponenskialakítás lehetővé teszi a mérőfej, a hosszabbítókábel és a Proximitor Sensor teljes csereszabatosságát próbapadi kalibrálás vagy az alkatrészek pontos összeválogatása nélkül.
• A tartós mechanikai kialakítás ellenáll a nagy húzófeszültségnek, és a kábel és a mérőcsúcs csatlakozási felületénél akár 330 N (75 lbf) húzószilárdságot biztosít.

Alkalmazások

• Folyadékfilmes csapágyazású ipari gépek radiális rezgéseinek elemzése
• Nagy gáz- és gőzturbinák axiális helyzetének követése
• Keyphasor-, fázisszög- és tengelyfordulatszám-mérések
• Ipari kompresszorok, szivattyúk és ventilátorok hézagának és tágulásának felügyelete

Rendelési információk

Műszaki specifikációk

Telepítési irányelvek

• Szondahézag kalibrálása: Állítsa az alapértelmezett fizikai beépítési hézagot körülbelül 1,27 mm-re (50 mil), amely a lineáris tartomány kimeneti hurokjának középpontjának felel meg, kivéve, ha a gép tervezési dokumentációja ettől eltérően rendelkezik.
• Csatlakozók karbantartása és összeszerelése: Összekapcsolás előtt győződjön meg arról, hogy a koaxiális érintkezők teljesen szárazak és mentesek az olajfilmektől. A biztonságos elektromos folytonosság érdekében a ClickLoc miniatűr koaxiális csatlakozókat kézzel, szorosan csatlakoztassa, amíg a reteszelőmechanizmus kattanással nem rögzül.
• Kábelvezetési óvintézkedések: Kerülje a vékony koaxiális kábel kis sugarú belső gépéleken történő vezetését. Az áthallás jelenségének kiküszöbölése érdekében tartson legalább 40 mm (1,6 hüvelyk) távolságot axiális helyzetérzékelők, illetve 38 mm (1,5 hüvelyk) távolságot radiális rezgésmérési elrendezések esetén.
• Csatlakozóvédő elhelyezése: Ellenőrizze, hogy a gyárilag felszerelt csatlakozóvédő megfelelően illeszkedik-e az összekapcsolt szonda és kábel találkozási pontjára, hogy megakadályozza az olaj szivárgását és a gépház belsejéből történő bejutását.

Megfelelőség és tanúsítványok

• Elektromos biztonság: Megfelel az európai CE-jelölési irányelveknek.
• Észak-amerikai engedélyek veszélyes területekre: Ex ia IIC T4/T5, I. osztály, 0. zóna, vagy I. osztály, 1. osztályozás, A, B, C, D csoport (gyújtószikramentes Zener-gátakkal vagy galvanikus leválasztókkal történő telepítés esetén); Ex nA IIC T4/T5, I. osztály, 2. zóna, vagy I. osztály, 2. osztályozás, A, B, C, D csoport (gátak nélküli telepítés esetén).
• Európai tanúsítás veszélyes területekre: II 1 G EEx ia IIC T4/T5; II 3 G EEx nAII T4/T5.
• IECEx-tanúsítás: Ex ia IIC T4/T5 (-51 Celsius-fok <= Ta <= +100 Celsius-fok / -35 Celsius-fok <= Ta <= +85 Celsius-fok); AEx ia IIC hőmérsékleti besorolás a hivatalos rendszerparaméterek szerint.
