Bently Nevada 330101-00-36-10-01-00 3300 XL 8 mm-es közelítésérzékelő szonda

SKU 330101-00-36-10-01-00

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 330101-00-36-10-01-00
Country of origin:Egyesült Államok
Product Type: 3300 XL 8 mm-es közelítőszonda
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 140g
Dimensions: 45 mm x 95 mm x 95 mm (M x W x Mé)
Shipping port: Xiamen
Warranty: 12 months

Leírás

A 00 opció (0,0 hüvelyk menet nélküli hossz) és a 36 opció (3,6 hüvelyk házhossz) ezt a 330101-00-36-10-01-00 3300 XL 8 mm-es közelségérzékelő szonda-konfigurációt határozza meg. Ez az érintkezésmentes, örvényáramú jelátalakító a 3300 XL felügyeleti rendszer alapvető eleme, amelyet a tengelyrezgés, a tengelyirányú helyzet és a forgórész fordulatszámának pontos mérésére terveztek kritikus forgógépes környezetekben.

Ez a szonda szabványos 3/8-24 UNF menetprofillal rendelkezik, és 1,0 m hosszú, miniatűr koaxiális ClickLoc csatlakozóban végződő kábellel van ellátva. A 330180 Proximitor érzékelőhöz és a 330130 hosszabbítókábelhez való csatlakozásra tervezték. A páncélozott változatokkal ellentétben ez a konfiguráció szabványos, páncélozatlan kábelezést tartalmaz, amely védett kábelcsatornás környezetekhez alkalmas, ahol nincs szükség további mechanikai kopásvédelemre.

Jellemzők

3/8-24 UNF menet a szabványos telepítési kompatibilitás érdekében.
1,0 m teljes rendszertartam, a szonda csatlakozókábelét is beleértve.
Miniatűr koaxiális ClickLoc csatlakozó (01 opció).
Szabványos kábelkonfiguráció védőpáncél nélkül.
Kompatibilis a 3300 XL 8 mm-es Proximitor érzékelőkkel és hosszabbítókábelekkel.
00 opció hatósági jóváhagyása: nem szükséges.

Alkalmazások

Ezt a jelátalakítót kritikus forgó berendezések folyamatos állapotfelügyeletére használják, beleértve a gőzturbinákat, gázturbinákat, centrifugálkompresszorokat, ventilátorokat, szivattyúkat és hajtóműveket. A rezgéselemzéshez és a tengelyirányú helyzet védelméhez biztosít bemeneti jelet, lehetővé téve a gép állapotromlásának korai észlelését.

Rendelési információk

Opció	A cikkszám kódja	Leírás
Rendelhető cikkszám	330101-00-36-10-01-00	3300 XL 8 mm-es közelségérzékelő szonda, 3/8-24 UNF
A – Menet nélküli hossz	00	0,0 hüvelyk
B – Ház hossza	36	3,6 hüvelyk
C – Teljes hossz	10	1.0 m
D – Csatlakozó/kábel	01	Miniatűr koaxiális ClickLoc csatlakozó, szabványos kábel
E – Hatósági jóváhagyás	00	Nem szükséges

Műszaki specifikációk

Gyártó	Bently Nevada (Baker Hughes)
Cikkszám	330101-00-36-10-01-00
Szonda átmérője	8 mm
Menetméret	3/8-24 UNF
Teljes rendszertartam	1.0 m
Kábel típusa	Szabványos (páncélozatlan)
Csatlakozó típusa	Miniatűr koaxiális ClickLoc
Lineáris tartomány	2 mm (80 mil)
Üzemi hőmérséklet	-51 °C és +177 °C között
Ház anyaga	AISI 303 vagy 304 rozsdamentes acél
Hatósági jóváhagyások	Nem szükséges (00 opció)

Telepítési útmutató

Győződjön meg arról, hogy a szonda a gépfigyelési konfigurációban meghatározott megfelelő hézaggal van felszerelve. A megfelelő jelútintegritás fenntartásához használjon 3300 XL-kompatibilis hosszabbítókábeleket. A szondákat úgy kell felszerelni, hogy minimális legyen a jelzaj, és kerülje a közeli nagyfeszültségű berendezések okozta elektromos interferenciát. A jelvesztés elkerülése érdekében minden csatlakozást teljesen illesszen a helyére a ClickLoc csatlakozómechanizmussal.

Megfelelőség és tanúsítványok

Ez a konkrét cikkszám (00 opció) nem rendelkezik veszélyes területekre vonatkozó tanúsítványokkal (CSA, ATEX vagy IECEx). Nem veszélyes helyszíneken vagy olyan alkalmazásokhoz készült, ahol nincs szükség hatósági jóváhagyásra.

FAQ

Mit jelent a 00 kód az ügynökségi jóváhagyásnál ebben a cikkszámban?

A 00 opciós kód azt jelzi, hogy ez a konkrét szondakonfiguráció nem tartalmaz olyan veszélyes területekre vonatkozó ügynökségi jóváhagyásokat, mint a CSA, az ATEX vagy az IECEx.

Kompatibilis ez a szonda a szabványos 3300 XL hosszabbítókábelekkel?

Igen, ez a 330101 szonda teljes mértékben kompatibilis a 330130 3300 XL hosszabbítókábelekkel és a 330180 Proximitor érzékelőkkel.

Tartalmaz ez a szonda kábelpáncélt?

Nem, a csatlakozó-/kábelrészben szereplő 01 opció egy védő rozsdamentes acél páncélzat nélküli, szabványos koaxiális kábelt jelöl.

Mekkora a menet nélküli hossz ennél a konfigurációnál?

A 00 opció 0,0 hüvelykes menet nélküli hosszt határoz meg, ami azt jelenti, hogy a szonda menete egészen a szonda hegyéig tart.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

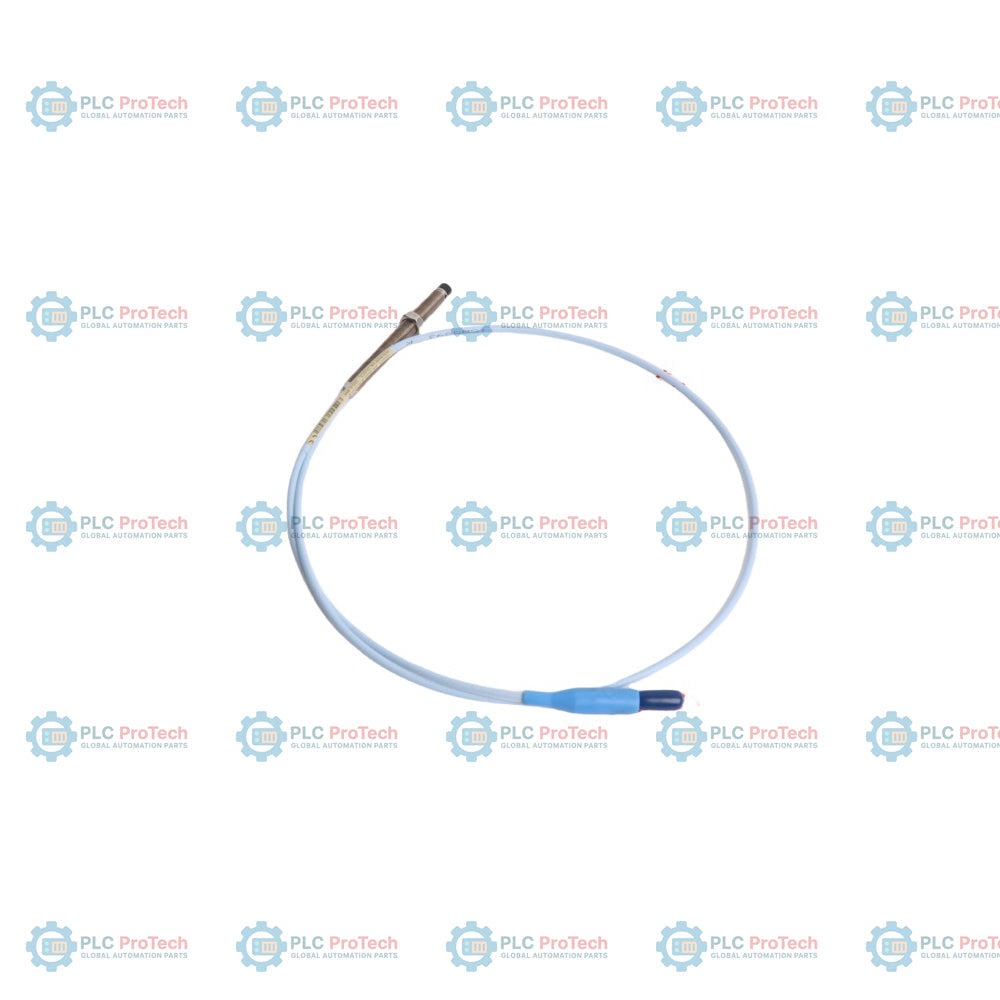

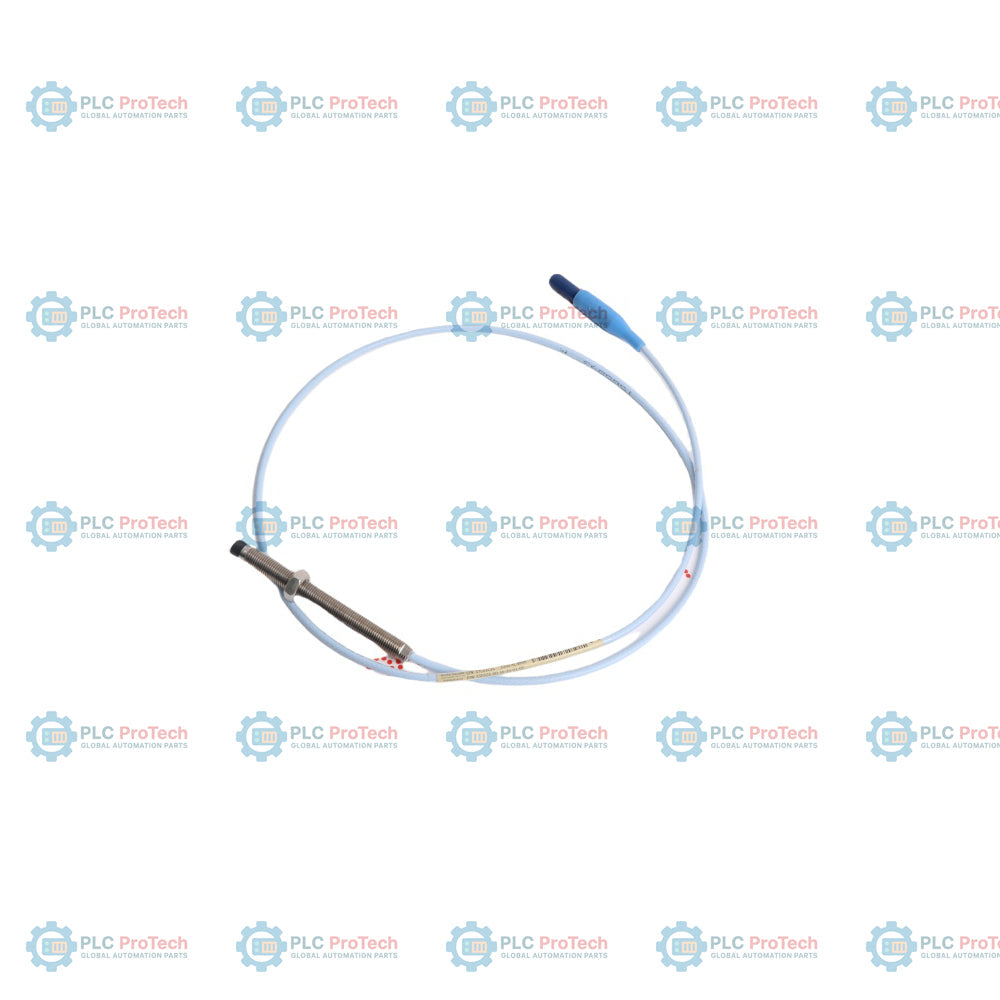

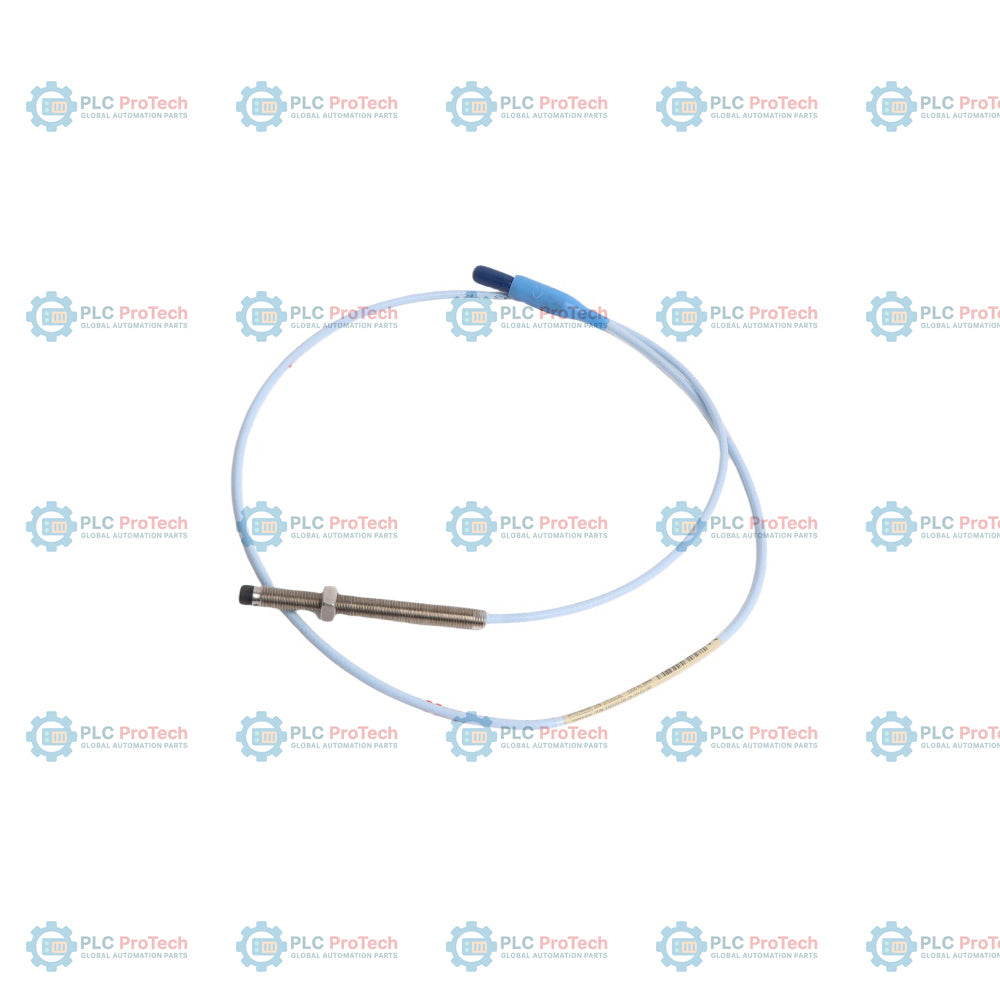

Bently Nevada 330101-00-36-10-01-00 Proximity Probes
