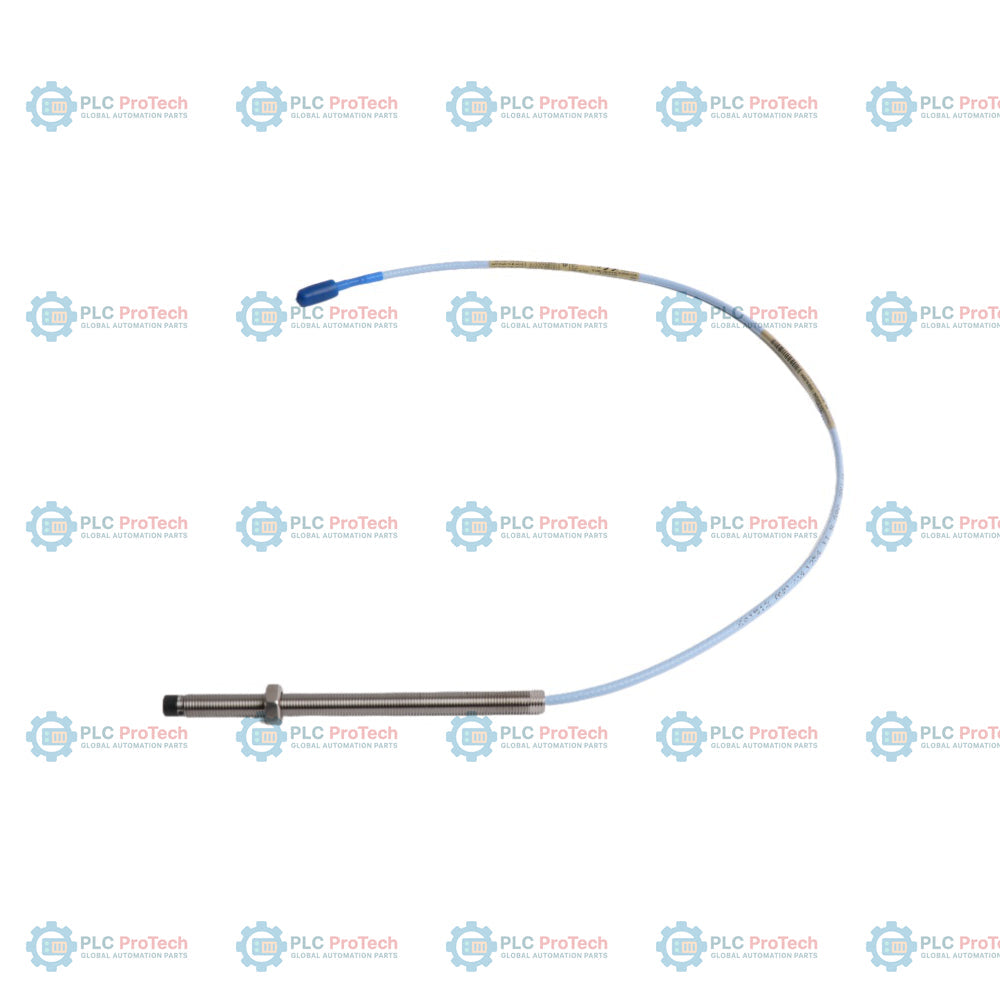

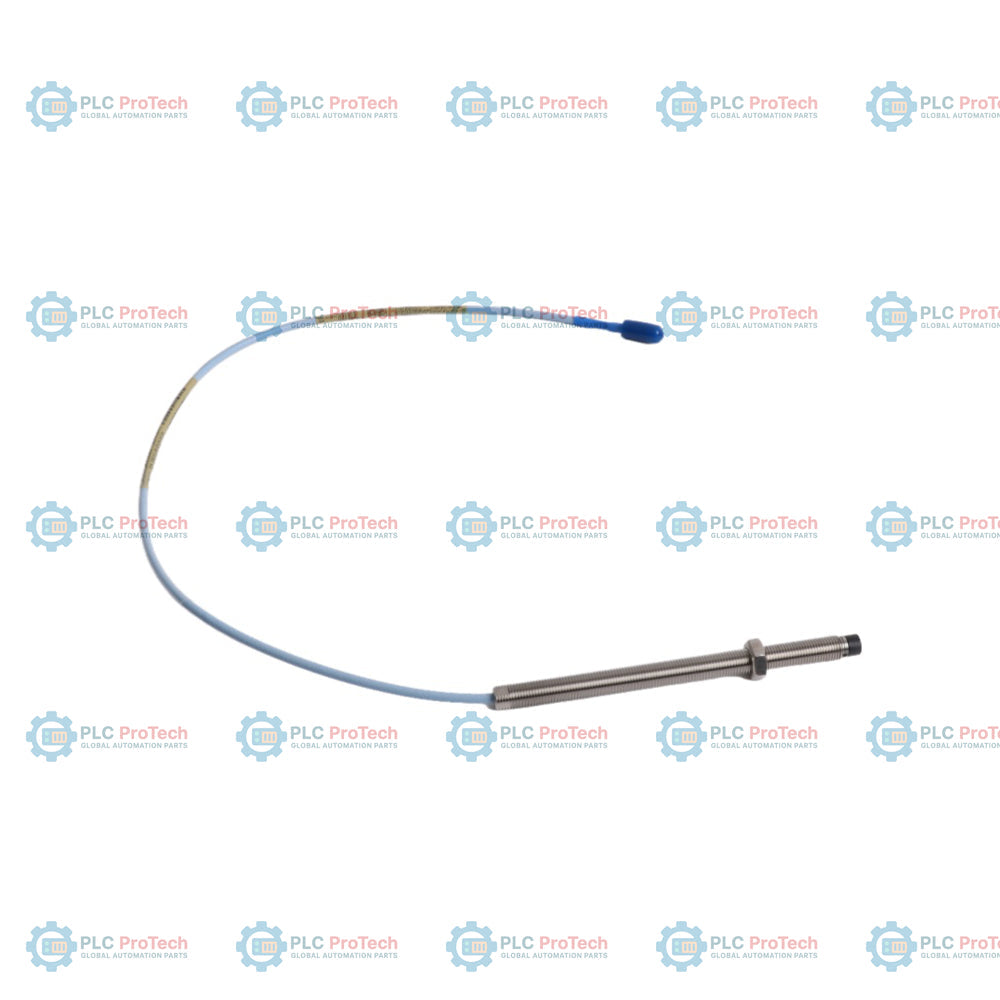

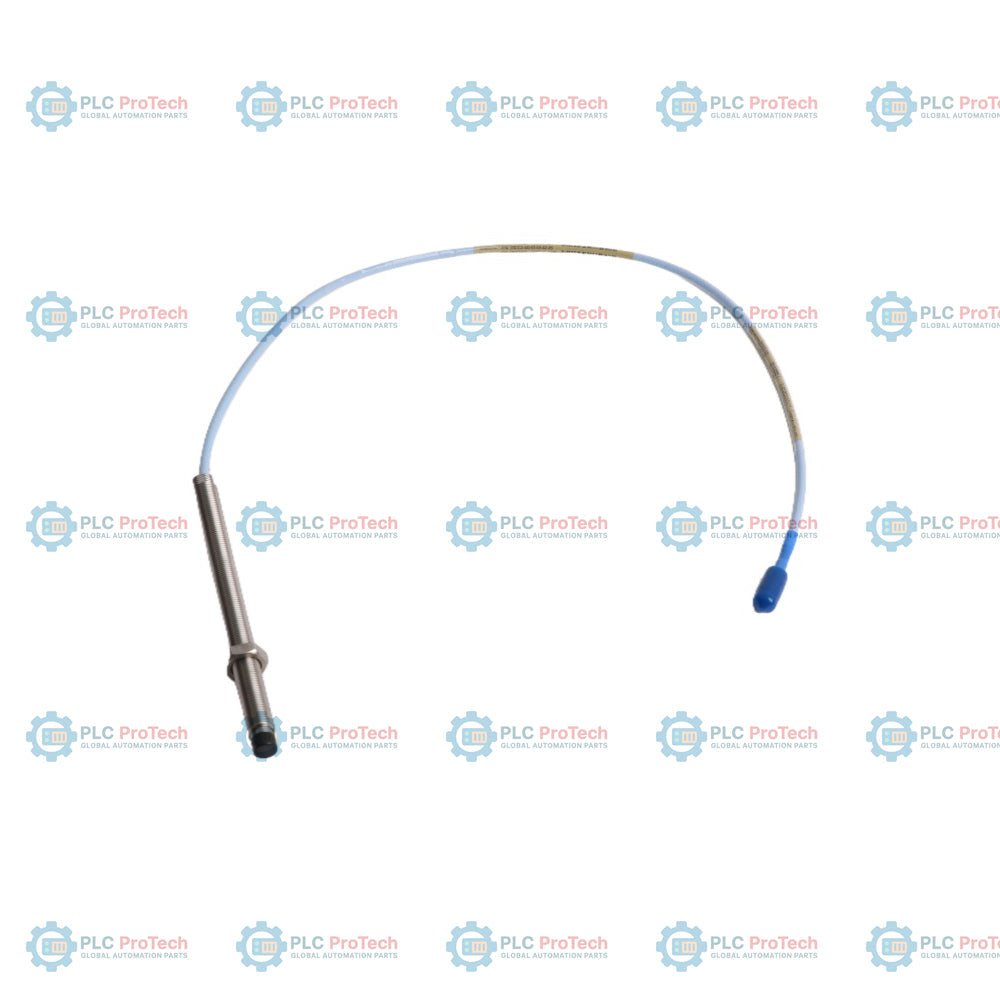

Bently Nevada 330101-00-59-15-12-12-05 3300 XL 8 mm-es közelítésérzékelő

Leírás

A Bently Nevada 330101-00-59-15-12-05 az ipari szabvány szerinti 3300 XL termékcsaládba tartozó, nagy pontosságú 8 mm-es közelségérzékelő szonda. Ez az egyedi konfiguráció teljesen menetes, 5,9 hüvelykes rozsdamentesacél-házzal (0,0 hüvelyk menet nélküli hosszal), 1,5 méteres (4,9 lábas) teljes szondahosszal, speciális FluidLoc koaxiális kábellel, aranyozott miniatűr ClickLoc csatlakozóval, valamint CSA, ATEX és IECEx veszélyes területi jóváhagyásokkal rendelkezik. A szabványos kábeleket használó konfigurációktól eltérően a FluidLoc kivitel nyomás alatti belső kábeltömítéssel rendelkezik, amely megakadályozza a nedvesség, a turbinaolaj és más technológiai gázok vándorlását a koaxiális mag belsejében, ezáltal felbecsülhetetlen értékű védőgátat biztosít merülő vagy nagynyomású telepítésekben. Mivel ez a modell nem rendelkezik védőpáncélozással, a kábel rendkívül rugalmasan vezethető tiszta, szűk nyomvonalakon a kábelcsatornákban és gépházakban.

Örvényáramú jelátalakítóként működve ez a szonda érintkezés nélküli rezgés- és statikus tengelyhelyzet-méréseket végez. Közvetlenül csatlakozik egy 3300 XL hosszabbítókábelhez és egy 3300 XL Proximitor érzékelőhöz (például a 330180 sorozathoz), és a feszültségjelet közvetlenül az 8 mm-es PPS műanyag szondacsúcsa és a vizsgált célfelület — jellemzően AISI 4140 acéltengely — közötti légrés távolságával arányosan adja ki. A 3300 XL rendszer kiemelkedő hőmérséklet-stabilitást és pontosságot biztosít, megfelelve az API 670 szabványnak. Ez a szondakonfiguráció visszafelé kompatibilis a korábbi, nem XL kivitelű Bently Nevada 3300 sorozatú 5 mm-es és 8 mm-es komponensekkel, így az érzékelő egyszerűen cserélhető a meglévő felügyeleti láncok jelentős módosítása nélkül.

Jellemzők

• A névleges 8 mm-es szondacsúcs-átmérő robusztus polifenilén-szulfid (PPS) tokozással párosul, amely maximális ellenállást biztosít a fizikai igénybevétellel és a zord olajfilmes környezetekkel szemben.
• A FluidLoc koaxiális kábeltechnológia megakadályozza az olaj, vegyszerek és nedvesség vándorlását a kábel belső vezetői mentén.
• Az aranyozott miniatűr koaxiális ClickLoc csatlakozó rendkívül megbízható csatlakozást tesz lehetővé speciális krimpelő- vagy szerelőszerszámok nélkül.
• Teljesen menetes ház (0,0 hüvelyk menet nélküli hosszal), szabványos 3/8-24 UNF menettel és 5,9 hüvelykes teljes házhosszal a mély csapágyházba történő beillesztéshez.
• Az 1,5 méteres teljes szondahossz standard, 5 vagy 9 méteres teljes rendszerkonfigurációkba történő integrálásra alkalmas.
• Az 05-ös hatósági jóváhagyási opció tanúsított megfelelést biztosít az ATEX-, IECEx- és CSA-telepítési zónákban érvényes veszélyesterület-követelményeknek.
• A robusztus, páncélzat nélküli kialakítás nagyobb kábelrugalmasságot biztosít, és merev külső védőcsőrendszerekbe történő telepítésre optimalizált.

Alkalmazások

Ez a FluidLoc rendszerrel felszerelt közelségérzékelő-szonda-konfiguráció ideális nagy rezgésszintű forgógépekhez és olyan alkalmazásokhoz, ahol a technológiai folyadékok vagy a kenőolaj vándorlása problémát jelent. Gyakori ipari alkalmazásai:

• Gőz- és gázturbinák tengelyrezgésének és axiális elmozdulásának felügyelete
• Kompresszorok és nagynyomású szivattyúk rotorpozíciójának követése
• Nagy nyomáson vagy merülő körülmények között üzemelő siklócsapágyas gépek
• Keyphasor-referencia és fordulatszámmérés nagy sebességű forgótengelyeken
• Folyamatos ipari forgógépvédelem olaj- és gázipari, petrolkémiai, valamint energiatermelő üzemekben

Rendelési információk

A 330101-00-59-15-12-05 alkatrészszám a 3300 XL 8 mm-es közelségérzékelő szonda rendkívül pontosan meghatározott, rendelhető konfigurációját jelöli. Minden szegmens egy, az alábbiakban részletezett, gyárilag meghatározott fizikai specifikációnak felel meg:

Műszaki specifikációk

Telepítési irányelvek

E professzionális telepítési irányelvek betartása megbízható, hosszú távú rezgésmérést biztosít:

• Szondahézag kalibrálása: Rögzítse a szondát fizikai konzollal vagy mikrométerrel, és ellenőrizze a hézagot a Proximitor érzékelő egyenfeszültségű hézaggörbéjének figyelésével. Állítsa a feszültséget a rendszer névleges kalibrálási pontjára (közepes hézag esetén jellemzően -10 Vdc).
• Menetkapcsolódási határértékek: Tartsa a menetkapcsolódást a Bently Nevada határértékein belül. 3/8-24 UNF menet esetén a menetes kapcsolódás maximális hossza nem haladhatja meg a 0.563 hüvelyket a menet megszorulásának vagy a ház károsodásának megelőzése érdekében.
• Fluid tömítésének épsége: Győződjön meg arról, hogy a Viton O-gyűrű tömítése tiszta és megfelelően van elhelyezve, hogy megbízható nyomásgátat biztosítson. Ne tegye ki a szondaszerelvényt -34 Celsius-fok alatti üzemi hőmérsékletnek, mert ez a nyomástömítés idő előtti meghibásodásához vezethet.
• Kábelvezetés és árnyékolás: A koaxiális kábelt megfelelő árnyékolással és földeléssel vezesse az elektromos zaj csökkentése érdekében. Ne vezesse a kábeleket éles féméleken át, és tartsa be a minimálisan megengedett hajlítási sugarat a belső FluidLoc épségének megőrzéséhez.

Megfelelőség és tanúsítványok

A 330101-00-59-15-12-05 konfiguráció a szabványos 05-ös hatósági jóváhagyási csomagot tartalmazza, amely széles körű megfelelőséget biztosít veszélyes ipari környezetekben:

• CSA: Észak-amerikai telepítések veszélyes területein való használatra jóváhagyva.
• ATEX: Tanúsítva gyújtószikramentes és nem gyújtóképes környezetekhez (0., 1. és 2. zóna).
• IECEx: Világszerte tanúsítva robbanásveszélyes légkörű létesítményekben történő telepítéshez.
• CE-jelölés: Teljes mértékben megfelel az Európai Unió vonatkozó elektromágneses összeférhetőségi és környezetvédelmi irányelveinek.
