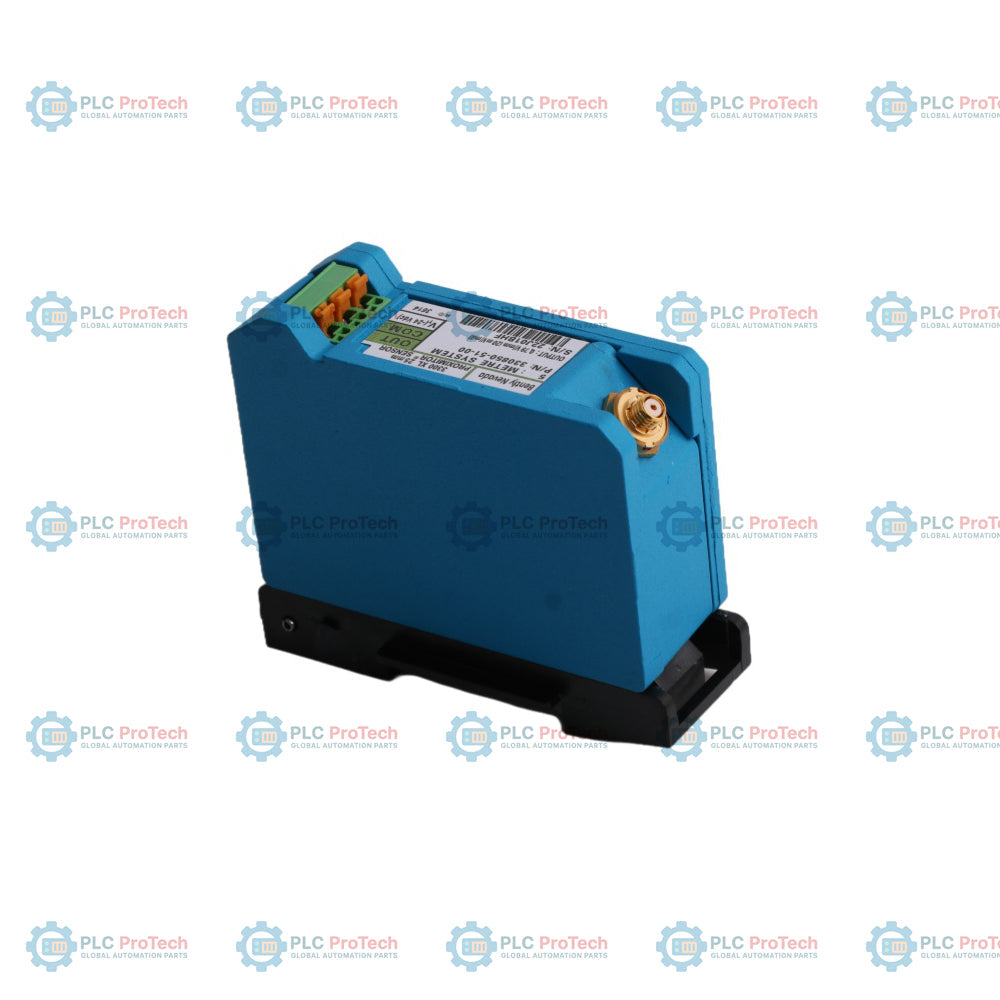

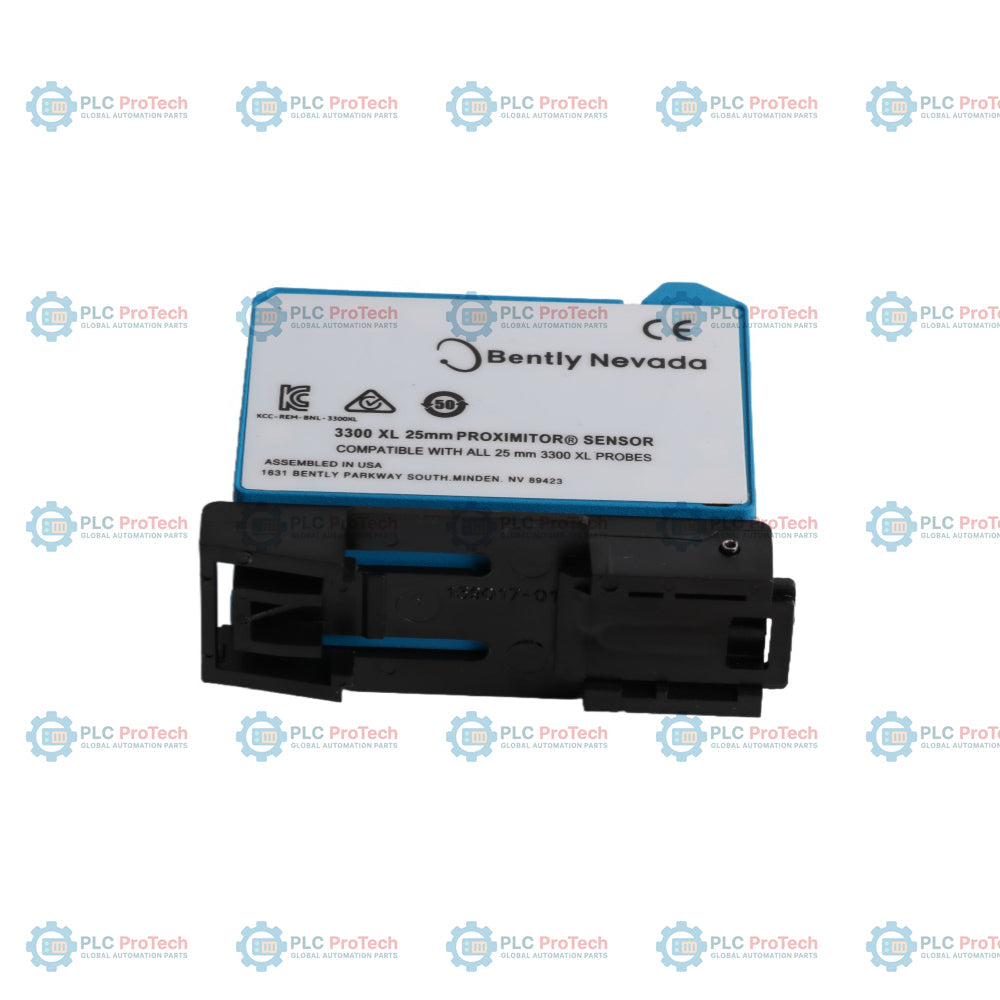

Bently Nevada 330850-51-00 3300 XL 25 mm-es Proximitor érzékelő

Termékáttekintés

A  330850-51-00 egy fejlett jelkondicionáló egység, amelyet a 3300 XL 25 mm-es közelségi jelátalakító-rendszerhez terveztek. Elsősorban a nehézüzemű forgógépekben, például nagyméretű gőzturbinákban, nagynyomású axiális kompresszorokban és az energiatermelési, illetve bányászati ágazat ipari hajtóműveiben használják. Ez az érzékelő biztosítja a kritikus kapcsolatot a szonda és a felügyeleti rendszer között. A  330850-51-00 kiválóan alkalmas nagy hatótávolságú elmozdulásérzékelésre, és olyan megnövelt lineáris tartományt kínál, amely nélkülözhetetlen a hatalmas tengelyszerelvények hőtágulásának és axiális helyzetének felügyeletéhez. A gépvédelmi rendszer számára pontos, valós idejű diagnosztikai adatokat szolgáltatva lehetővé teszi az üzemeltetők számára a katasztrofális mechanikai ütközések kockázatának csökkentését, ezáltal megelőzve a költséges, nem tervezett leállásokat és biztosítva a nagy értékű berendezések szerkezeti épségét.

Az utótagok jelentése

A  330850-51-00 konkrét műszaki konfigurációját az alfanumerikus utótagok logikája határozza meg:

• 330850: A 3300 XL 25 mm-es Proximitor érzékelő alapmodellje.

• -51 (Teljes hossz és rögzítés): 5,0 méteres (16,4 láb) teljes rendszer-elektromos hosszt jelöl. Ez az opció DIN-sínes rögzítőhardver-konfigurációt is meghatároz, amely biztonságos és szabványos telepítést tesz lehetővé helyi csatlakozódobozokban vagy vezérlőszekrényekben.

• -00 (Hatósági jóváhagyás): Veszélyes területekre vonatkozó külön hatósági jóváhagyások nélküli standard változatot jelent, amely olyan általános ipari környezetekhez alkalmas, ahol nincs szükség robbanásbiztos minősítésre.

Műszaki adatok

Üzemeltetési tudnivalók és gyakori kérdések

Használható ez az 5,0 méteres Proximitor 9,0 méteres szondával?

Nem. A  330850-51-00 kifejezetten 5,0 méteres teljes elektromos hosszra van kalibrálva. Ha 9,0 méteres szondával vagy hosszabbítókábellel párosítja, jelentős mérési tényezőhibák és rendszerbeli nemlinearitás lépnek fel. A Proximitor hosszal kapcsolatos opcióját mindig a szonda és a hosszabbítókábel fizikai hosszának összegéhez kell igazítani.

Miben különbözik a 25 mm-es rendszer a standard 8 mm-es rendszertől?

A 25 mm-es rendszert jóval nagyobb lineáris tartományra tervezték (500 mil a 80 millal szemben). Ennek következtében a mérési tényezője alacsonyabb (20 mV/mil a 200 mV/millal szemben). Ezért előnyben részesítik nagy axiális elmozdulások vagy nagyméretű gépsorok differenciális tágulásának mérésére.

Mit tegyek, ha a kimeneti jel instabil?

Ellenőrizze a koaxiális csatlakozó szennyeződését. Már mikroszkopikus mennyiségű olaj vagy nedvesség is jeldriftet okozhat a Proximitor és a hosszabbítókábel között. Győződjön meg róla, hogy a ClickLoc csatlakozók szárazak, és a megfelelő csatlakozóvédőkkel vannak ellátva.

Mérnöki és telepítési útmutató

A rendszer kalibrálása és a hézag beállítása

A  330850-51-00 telepítésekor a szondát a lineáris tartomány közepére kell „hézagolni” a pontos, kétirányú mérés biztosítása érdekében. Egy 500 mil tartományú 25 mm-es rendszernél a lineáris tartomány közepe jellemzően -10,0 VDC értéknek felel meg. Állítsa be a szonda helyzetét úgy, hogy a Proximitor kimenetén mérhető egyenfeszültség elérje ezt az értéket, miközben a tengely a normál axiális referenciahelyzetében van.

DIN-sínes földelés és leválasztás

A Proximitor 35 mm-es DIN-sínre szerelhető. A földhurok és az elektromágneses interferencia (EMI) megelőzése érdekében gondoskodjon a DIN-sín megfelelő földeléséről. A koaxiális kábel árnyékolását azonban el kell szigetelni a gép földelésétől, és csak a Proximitor oldalán szabad a rendszer közös pontjához csatlakoztatni. Ha a helyi környezetben magas az elektromos zajszint, használjon szigetelő alátéteket vagy távtartókat.

Környezeti védelem

Bár a Proximitor akár 85 °C-os üzemi hőmérsékletre is minősített, precíziós elektronikai műszer. Zord kültéri környezetben vagy nagy hőterhelésű turbinaházak közelében történő telepítés esetén NEMA 4X vagy IP66 minősítésű, időjárásálló burkolatban kell elhelyezni. Gondoskodjon róla, hogy minden kábelbevezetés megfelelő folyadékzáró tömszelencét használjon, így megakadályozható a nedvesség burkolatba jutása.
