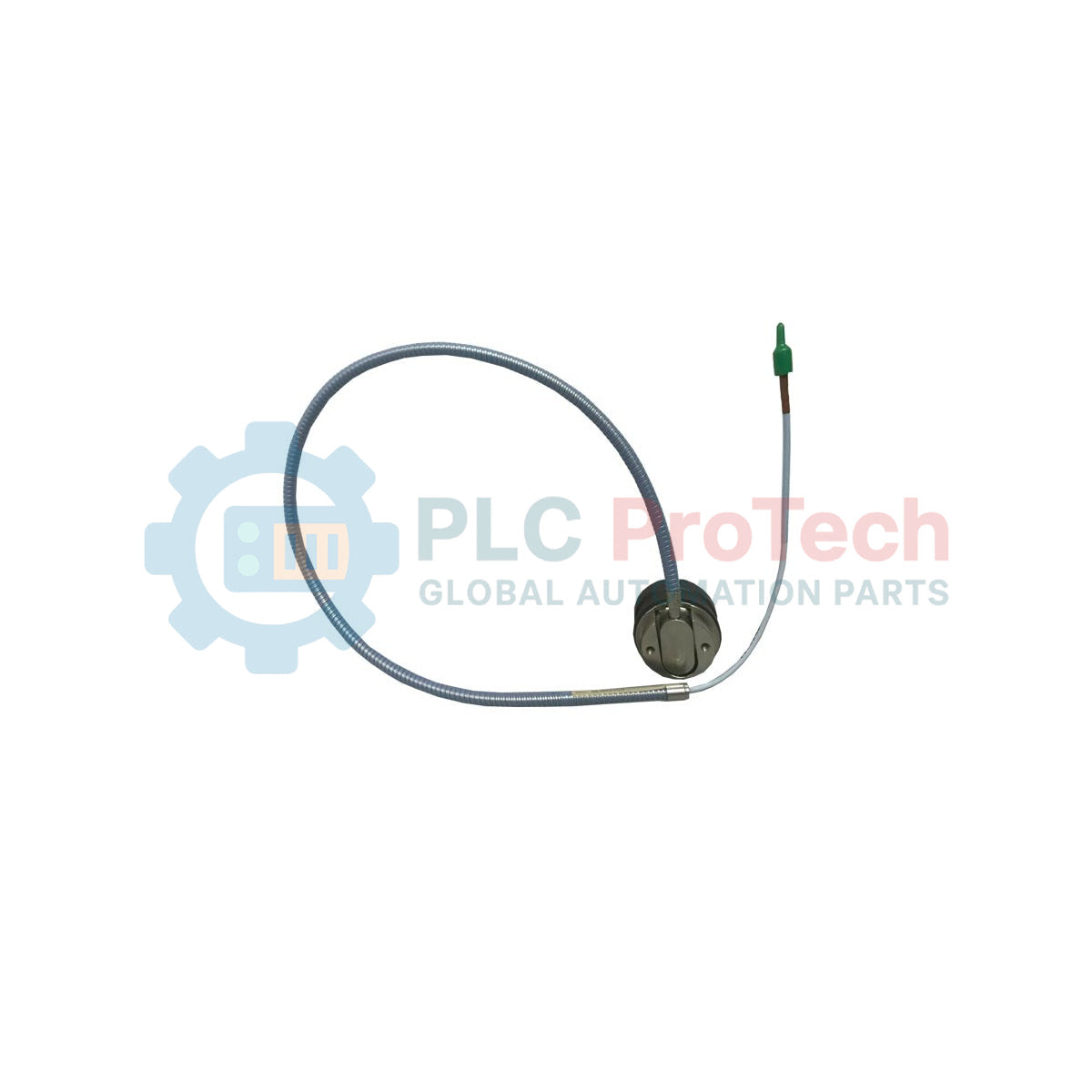

Bently Nevada 330876-03-50-01-00 3300 XL 50 mm-es közelségérzékelő szonda

Leírás

A nagyméretű ipari forgógépek nagy pontosságú elmozdulás- és rezgésmérésére tervezett Bently Nevada 330876-03-50-01-00 a 3300 XL 50 mm-es közelségi jelátalakító-rendszer kritikus része. Ez a robusztus 50 mm-es örvényáramú érzékelő úgy készült, hogy ellenálljon a szélsőséges környezeti hatásoknak, miközben következetes, érintkezésmentes dinamikus méréseket biztosít. A robusztus sima, oldalkivezetéses házkialakítással, valamint a védőpáncélzattal ellátott, magas hőmérsékletű FluidLoc kábellel rendelkező szonda kivételes szerkezeti integritást és jelvédelmet biztosít zord, folyadékoknak kitett ipari környezetben.

Jellemzők

• Magas hőmérsékletű FluidLoc kábel: Speciális FluidLoc tömítéssel készült, amely megakadályozza a technológiai folyadékok vándorlását a kábel belső magja mentén.
• Védő, rugalmas páncélzat: A rozsdamentes acél páncélzat megvédi a fizikai koaxiális kábelt a mechanikai ütésektől, az éles hajlításoktól és a koptató kopástól.
• Sima, oldalkivezetéses ház: Az 1,99 hüvelyk átmérőjű, sima hengeres házkialakítás optimalizálja a beépítési hézagokat a speciális gépházakban.
• Megnövelt, 5,0 méteres hossz: Pontosan 5,0 méteres (16,4 lábas) rendsz­erhosszal készült, hogy fenntartsa a megfelelő elektromos illesztési paramétereket a hozzá tartozó proximitorérzékelőkkel.
• Dinamikus rezgés- és helyzetfigyelés: Kritikus differenciális tágulási, tolóerő-helyzeti és tengelyrezgési mérésekhez optimalizálva, közüzemi méretű gőz- és gázturbinákon.

Alkalmazások

• Gőzturbina-generátoregységek tengelyrezgésének és axiális tolóerejének mérése.
• Ipari gázturbinák házának tágulás- és differenciális tágulásfigyelése.
• Nagy teljesítményű petrolkémiai kompresszorok és expanzorok hidrodinamikus csapágyainak felügyelete.
• Magas hőmérsékletű folyadékszivattyú tengelyelmozdulásának megfigyelése zord technológiai körülmények között.

Műszaki specifikációk

Empirikus mérnöki tapasztalatok

A nagyméretű gépek érzékelőhálózatainak üzemeltetése és karbantartása megköveteli a rendszerszintű konfigurációs paraméterek szigorú betartását. Az alábbiakban az adott szondamodellhez kapcsolódó gyakorlati helyszíni mérnöki tapasztalatok olvashatók:

Alternatív modellek és kompatibilitás

Ez az 50 mm-es szonda kifejezetten a 3300 XL 50 mm-es Proximitor érzékelőhöz (jellemzően a 330780-as sorozathoz) illeszkedik. Elektromosan nem kompatibilis a szabványos 3300 XL 8 mm-es, 11 mm-es vagy 25 mm-es rendszerekkel. A szabványos szonda erre a nagy elmozdulású szondára cserélése teljes rendszerkalibrálási módosítást igényel, beleértve a hozzá illesztett Proximitor érzékelőelektronikát és a mérőállvány csatornakonfigurációinak újrakalibrálását.

Alkalmazási buktatók és mérnöki megjegyzések

A magas hőmérsékletű FluidLoc kábel vezetésekor ügyeljen arra, hogy a rozsdamentes acél páncélzat ne dörzsölődjön éles szerkezeti fémélekhez. Bár a FluidLoc kialakítása megakadályozza a folyadék kapilláris hatás okozta vándorlását, az állandó mechanikai rezgés koptathatja a páncélzatot és a külső köpenyt, ami földhurokhoz vagy időszakos árnyékolás–földzárlathoz vezethet. Az útvonal megtervezésekor árnyékolt kábeleknél tartson legalább 25,4 mm (1,0 hüvelyk) hajlítási sugarat.

Üzembe helyezési és bekötési tippek

Ellenőrizze, hogy a teljes elektromos fizikai rendszerhossz (a szonda és az esetleges hosszabbítókábel együttes hossza) megfelel-e a Proximitor 5,0 méteres kalibrált hosszértékének. Az eltérő rendszerhosszak torzítják az RF skálatényezőt, ami jelentős linearitási hibákat okoz a szonda kibővített mérési tartományában. Tisztítsa meg az összes koaxiális csatlakozót maradványmentes kontaktustisztítóval, és rögzítse a csatlakozást az ajánlott csatlakozóvédő-készletekkel, hogy megakadályozza az olaj bejutását a csatlakozási pontnál.
