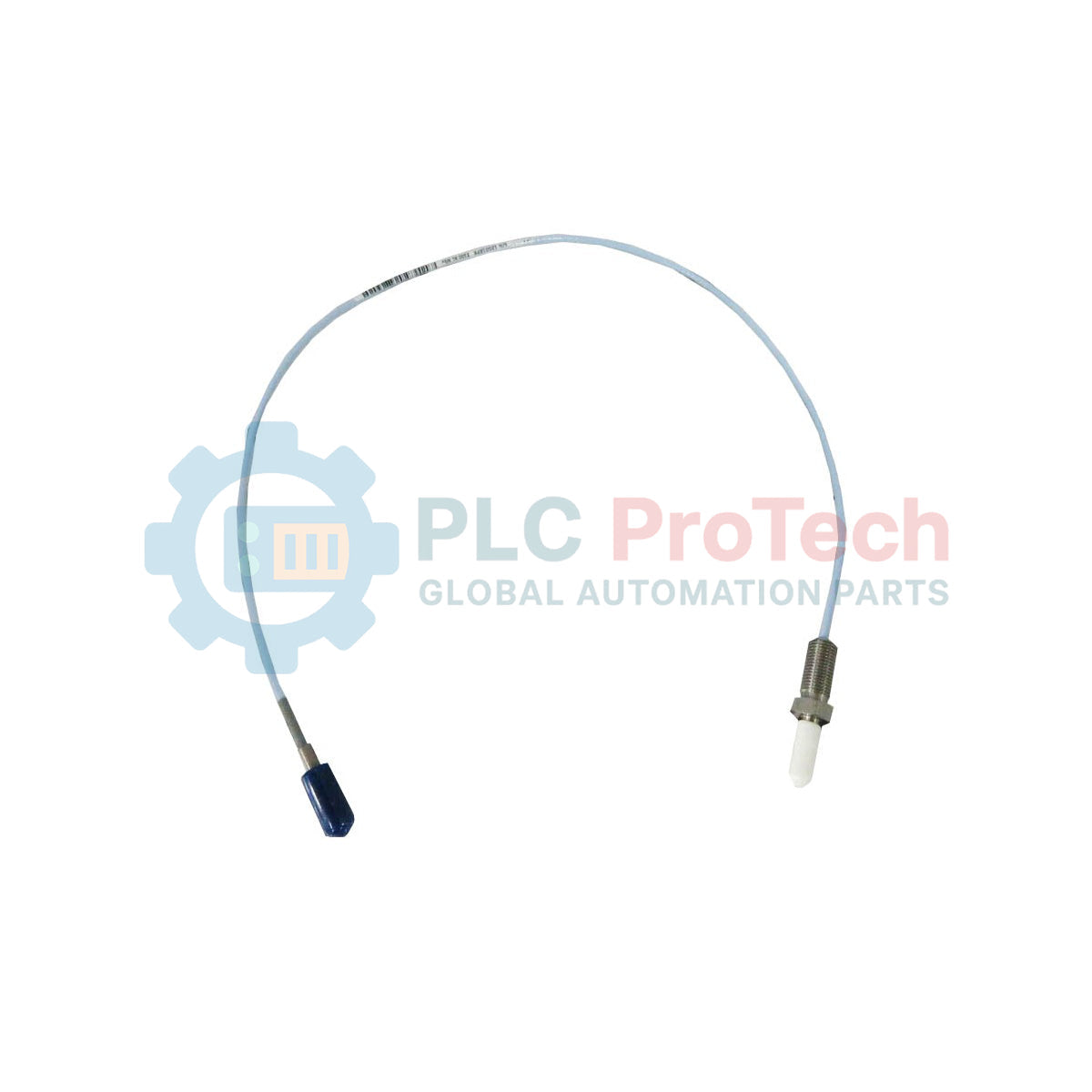

A szűk helyeken nagy pontosságú közelségmérést igénylő gépdiagnosztikai rendszerek gyakran alkalmazzák a Bently Nevada 330906-02-12-10-12-00 jelátalakító szondát. A 3300 NSv közelségi jelátalakító-rendszer kulcsfontosságú komponenseként tervezett, fordított rögzítésű szonda megbízható tengelyrezgés- és helyzetfelügyeletet biztosít kis átmérőjű tengelyeken, illetve korlátozott rögzítési hézaggal rendelkező céltárgyakon. A fordított rögzítésű kialakítás lehetővé teszi a felszerelést és beállítást a rögzítőhüvely vagy a gépház hátulja felől, így védi az érzékelőcsúcsot a kritikus beszerelési szakaszokban.
Ez a szonda FluidLoc kábel-kialakítással akadályozza meg a technológiai közeg vándorlását, valamint nagy megbízhatóságú ClickLoc koaxiális csatlakozóval biztosítja a robusztus jelátvitelt. Kihívást jelentő ipari környezetekhez tervezték; hatékonyan működik olyan céltárgyakon, ahol a csökkent oldalsó szabad tér miatt a szabványos méretű közelségérzékelő szondák nem képesek pontos örvényáram-mezőket érzékelni.
| Specifikációs paraméter | Érték / konfiguráció részletei |
|---|---|
| Gyártó | Bently Nevada |
| Modellsorozat | 3300 NSv közelségi jelátalakító-rendszer |
| Cikkszám | 330906-02-12-10-12-00 |
| Menetméret | 3/8-24 UNF |
| Menet nélküli hossz opció (-02) | 0,2 hüvelyk (5,1 mm) |
| Teljes házhossz opció (-12) | 1,2 hüvelyk (30,5 mm) |
| Teljeshossz-opció (-10) | 1,0 méter (39 hüvelyk) |
| Csatlakozó- / kábelopció (-12) | Miniatűr koaxiális ClickLoc csatlakozó, FluidLoc kábel |
| Hatósági jóváhagyási opció (-00) | Nem szükséges / standard konfiguráció |
| Üzemi hőmérséklet-tartomány | -35 °C és +177 °C között (-31 °F és +350 °F között) |
| Minimális céltárgy-átmérő | 5,1 mm (0,2 hüvelyk) |
| Származási ország | Egyesült Államok |
| Szállítási tömeg (számított) | 1,5 kg (3,3 font) |
| Csomag méretei (számított) | 25,0 cm x 20,0 cm x 5,0 cm (9,8 hüvelyk x 7,9 hüvelyk x 2,0 hüvelyk) |
A 3300 NSv sorozat a standard Bently Nevada 3300 XL 8 mm-es szondáknál magasabb frekvencián működik, hogy kisebb tengelyekhez és keskeny gallérokhoz is használható legyen. Semmilyen körülmények között ne keverje a 3300 NSv szondát standard 3300 XL hosszabbítókábellel vagy standard 3300 XL Proximitor érzékelővel. Az egymással nem kompatibilis rendszerelemek torzítják az örvényáramos RF-mező kialakulását, ami súlyos kimeneti hibákhoz, állandósult DC-réshézagfeszültséghez vagy a felügyeleti állvány téves gépleállításaihoz vezethet.
Fordított rögzítésű szondák használatakor ellenőrizze a rögzítőnyílás menetmélységét. Mivel ezeket a szondákat a rögzítőkonzol vagy a hüvely hátulja felől csavarják be, az elégtelen menetkapcsolódás nagy rezgés esetén elforduláshoz vagy oszcillációhoz vezethet. Ügyeljen arra, hogy a kábel hajlítási sugara ne csökkenjen 25,4 mm (1,0 hüvelyk) alá; ennek a határértéknek a túllépése károsíthatja a FluidLoc gátat és a belső koaxiális árnyékolást, ami nagyfrekvenciás zajt idézhet elő a dinamikus jelen.
A helyszíni üzembe helyezés során statikus kalibráló orsóval állapítsa meg a skálázási tényezőt a tényleges géptengely anyagához viszonyítva. A 3300 NSv rendszer névleges skálázási tényezője 7,87 V/mm (200 mV/mil) 1,52 mm (60 mil) lineáris tartományban, AISI 4140 acélhoz kalibrálva. A rögzítőanya végleges meghúzása előtt ellenőrizze, hogy a miniatűr koaxiális ClickLoc csatlakozó teljesen tiszta és száraz-e; a középső érintkezőn lévő mikroszkopikus olajréteg megváltoztathatja a rendszer impedanciáját, és kalibrációs eltolódást okozhat.
KRITIKUS FIGYELMEZTETÉS:
A fizikai szondabehelyezés megkezdése előtt válassza le és feszültségmentesítse az összes kapcsolódó gépvezérlési csatornát és felügyeleti állványt. Ellenőrizze a helyi feszültség teljes hiányát, és gondoskodjon a megfelelő elektrosztatikus kisülés (ESD) elleni személyi földelési protokollok betartásáról. A feszültség alatt álló vagy földeletlen áramkörökkel való érintkezés tartósan károsíthatja a szonda hegyének belső tekercsszerkezetét.
Ellenőrizze, hogy a belső rögzítőnyílás menete mentes-e szennyeződéstől, sorjáktól és fizikai akadályoktól. Győződjön meg arról, hogy a menetprofil tökéletesen megfelel a 3/8-24 UNF specifikációknak.
Csavarja be a fordított rögzítésű szondát hátulról a hüvely- vagy konzolszerelvénybe, ügyelve arra, hogy forgatás közben a beépített kábel ne csavarodjon meg és ne szoruljon be.
Az aktív Proximitor érzékelő mellett ellenőrizze a DC-réshézagfeszültséget. Állítsa be a szonda fizikai mélységét úgy, hogy a feszültség -10,0 VDC értéket mutasson, amely a lineáris tartomány középpontjának felel meg.
Húzza meg biztonságosan a rögzítőanyát az ajánlott meghúzási nyomatékra, ügyelve arra, hogy a szonda hegyének fizikai helyzete a rögzítés során ne változzon.
Csatlakoztassa a miniatűr koaxiális ClickLoc csatlakozót a hosszabbítókábelhez, ügyelve arra, hogy a mechanikus kattanás fizikailag érezhető és hallható legyen, majd helyezzen fel védőhüvely-szigetelést a folyadék behatolása elleni védelem érdekében.
