Leírás

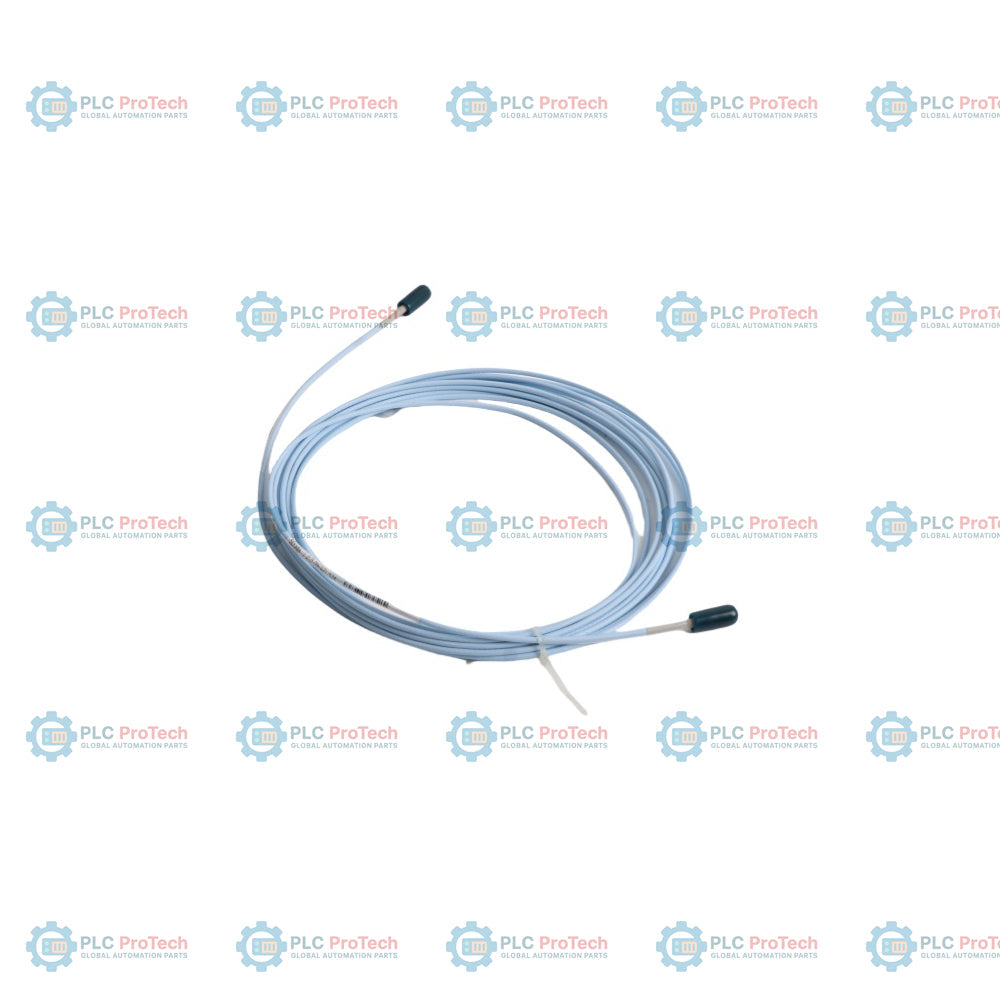

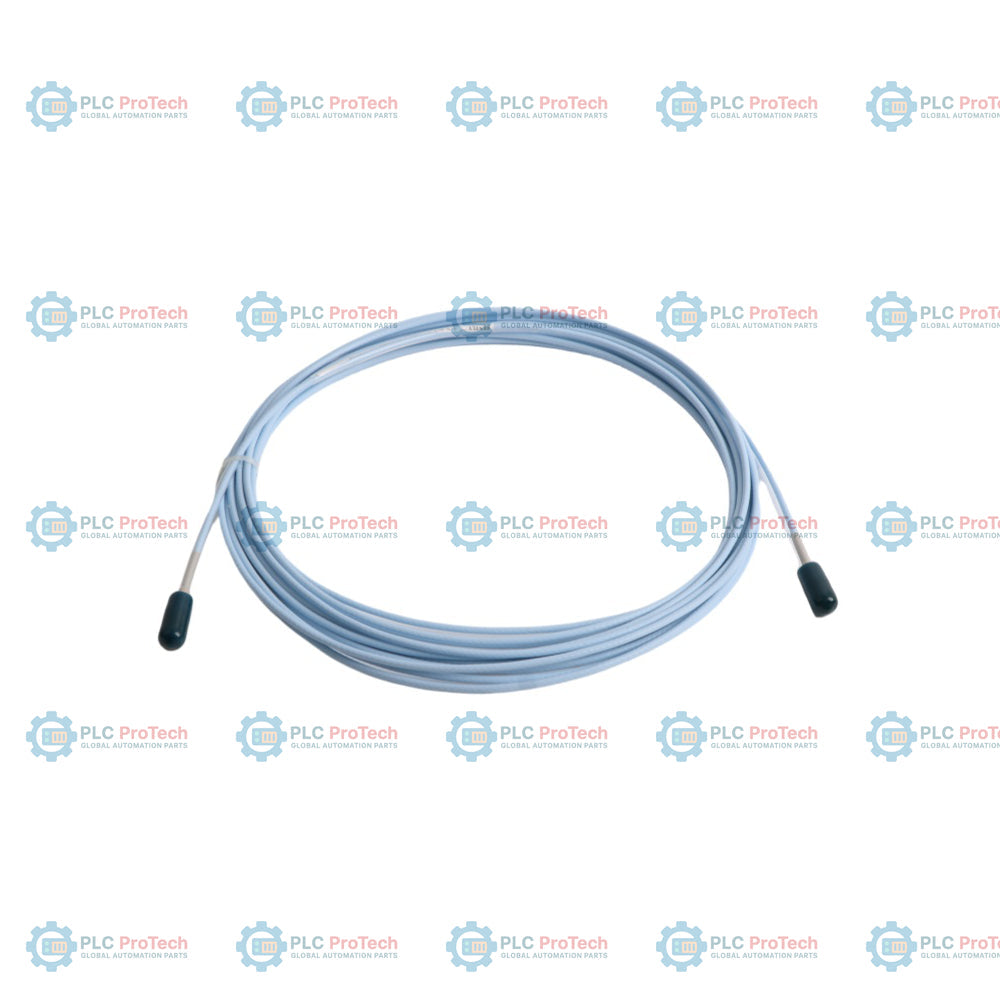

A 330930-060-00 egy 6,0 méteres hosszabbítókábel, amelyet a 3300 XL NSv közelségi jelátalakító-rendszerhez terveztek. Ez az alkatrész a 3300 NSv közelségérzékelő szondát a 3300 XL NSv Proximitor érzékelőhöz csatlakoztatja, megőrizve a jelátalakító-hurok épségét kis furatú gépekben és nagy sebességű berendezésekben. A kábel a Bently Nevada ClickLoc miniatűr koaxiális csatlakozóival van felszerelve, amelyek biztonságos, rezgésálló kapcsolatot biztosítanak, miközben fenntartják a pontos elmozdulásméréshez szükséges elektromos folytonosságot. Ez a konkrét kialakítás (a 6,0 méteres hosszhoz tartozó 060 opció és a páncélozatlan kábelhez tartozó 00 opció) olyan telepítésekhez készült, ahol nincs szükség mechanikai kopás elleni védelemre. A 3300 NSv rendszer ezt a hosszabbítókábelt használja a szonda és a Proximitor közötti jelátvitel biztosítására, ezáltal teljesítve a rendszer teljes hosszára vonatkozó követelményeket. A 75 ohmos koaxiális kábel ellenáll az aeroderivatív turbinák és kompresszorok üzemi környezetének, megbízható kimeneti jelet biztosítva a rezgés és a tengelyirányú pozíció felügyeletéhez.

Jellemzők

• 6,0 méteres (19,7 láb) teljes kábelhossz (060 opció)
• Páncélozatlan kábelkialakítás (00 opció) a rugalmas nyomvonalvezetéshez
• Aranyozott sárgaréz ClickLoc miniatűr koaxiális csatlakozókkal felszerelve
• A ClickLoc kialakítás megakadályozza a géprezgés okozta kilazulást
• Mechanikai és elektromos kompatibilitás a 3300 XL NSv szondákkal és a 330980 Proximitor érzékelőkkel
• A CableLoc kialakítás 220 N (50 lb) szakítószilárdságot biztosít a kábel és a csatlakozó között
• Kompatibilis csatlakozóvédőkkel a csatlakozások környezeti behatásoktól való védelméhez

Alkalmazások

• Aeroderivatív turbinák és kompresszorok
• Közelségérzékelést igénylő kis furatú gépek
• Korlátozott célgeometriával rendelkező, nagy sebességű forgó berendezések
• Érintésmentes elmozdulás- és rezgésfelügyeletet igénylő alkalmazások

Rendelési információk

Rendelhető cikkszám	330930-060-00	3300 NSv hosszabbítókábel
A – Kábelhossz	060	6,0 méter (19,7 láb)
B – Csatlakozó-/kábelkivitel	00	Rozsdamentes acél páncélozás nélkül

Műszaki adatok

Gyártó	Bently Nevada (Baker Hughes)
Cikkszám	330930-060-00
Rendszerkompatibilitás	3300 XL NSv közelségi jelátalakító-rendszer
Kábelhossz	6,0 m (19,7 láb)
Páncélozás	Nincs (páncélozatlan)
Csatlakozótípus	Miniatűr koaxiális ClickLoc
Karakterisztikus impedancia	75 Ohm
Üzemi hőmérséklet	-52 degC és +177 degC között
Csatlakozó anyaga	Aranyozott sárgaréz
Szakítószilárdság	220 N (50 lb)

Telepítési útmutató

• Győződjön meg arról, hogy a teljes rendszerhossz (szonda + hosszabbítókábel) megfelel a 3300 XL NSv Proximitor érzékelő kalibrált hosszának.
• Használjon csatlakozóvédőket a szonda és a hosszabbítókábel, valamint a hosszabbítókábel és a Proximitor közötti valamennyi csatlakozásnál a környezeti szennyeződés megelőzése érdekében.
• A kábel sérülésének megelőzése érdekében a telepítés során tartsa be a minimális hajlítási sugarat.
• Az elektromágneses interferencia minimalizálása érdekében kerülje a kábelek nagyfeszültségű távvezetékek közelében történő vezetését.
• Rögzítse a kábelt megfelelő bilincsekkel vagy kötegelőkkel, ügyelve arra, hogy a csatlakozókat ne érje túlzott terhelés.
