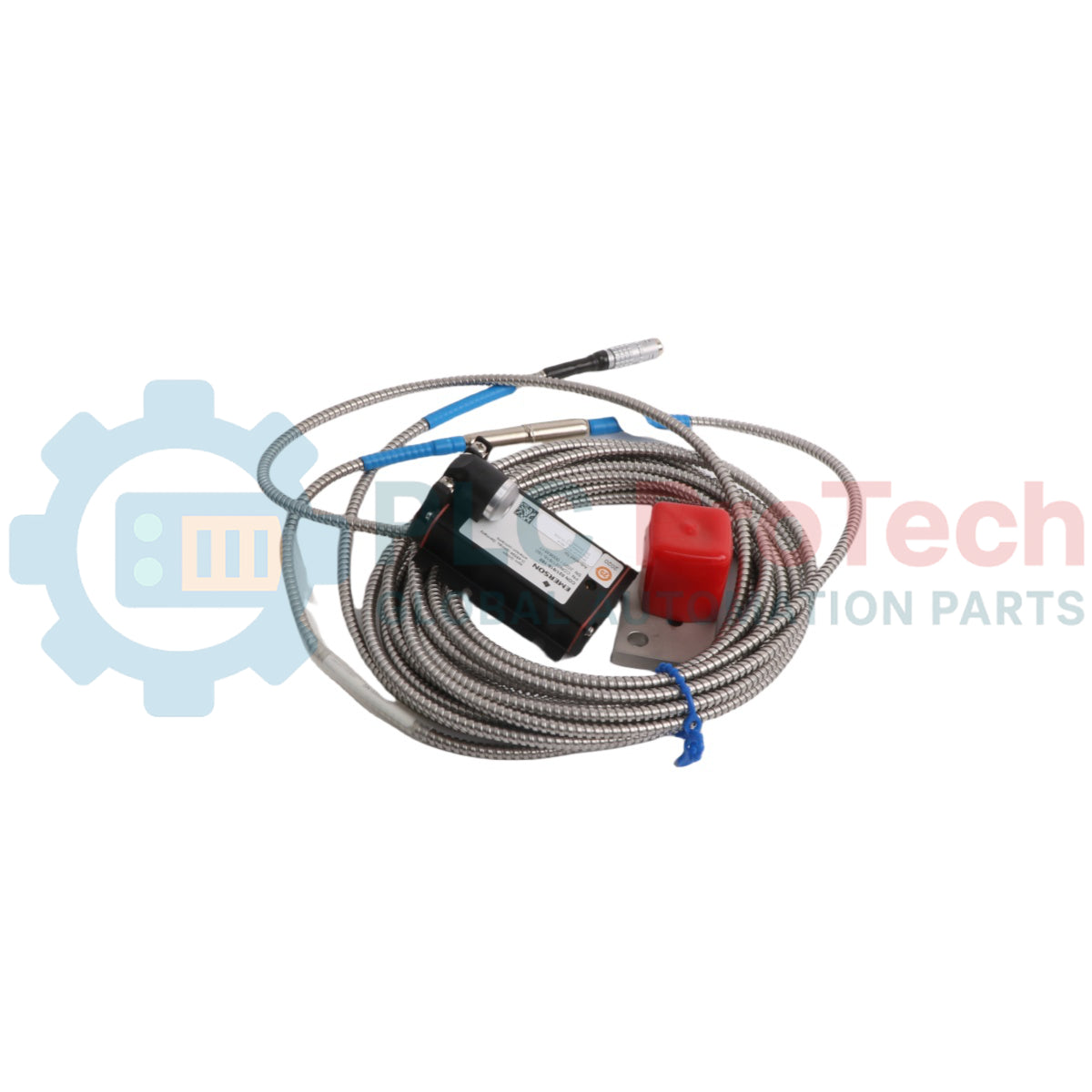

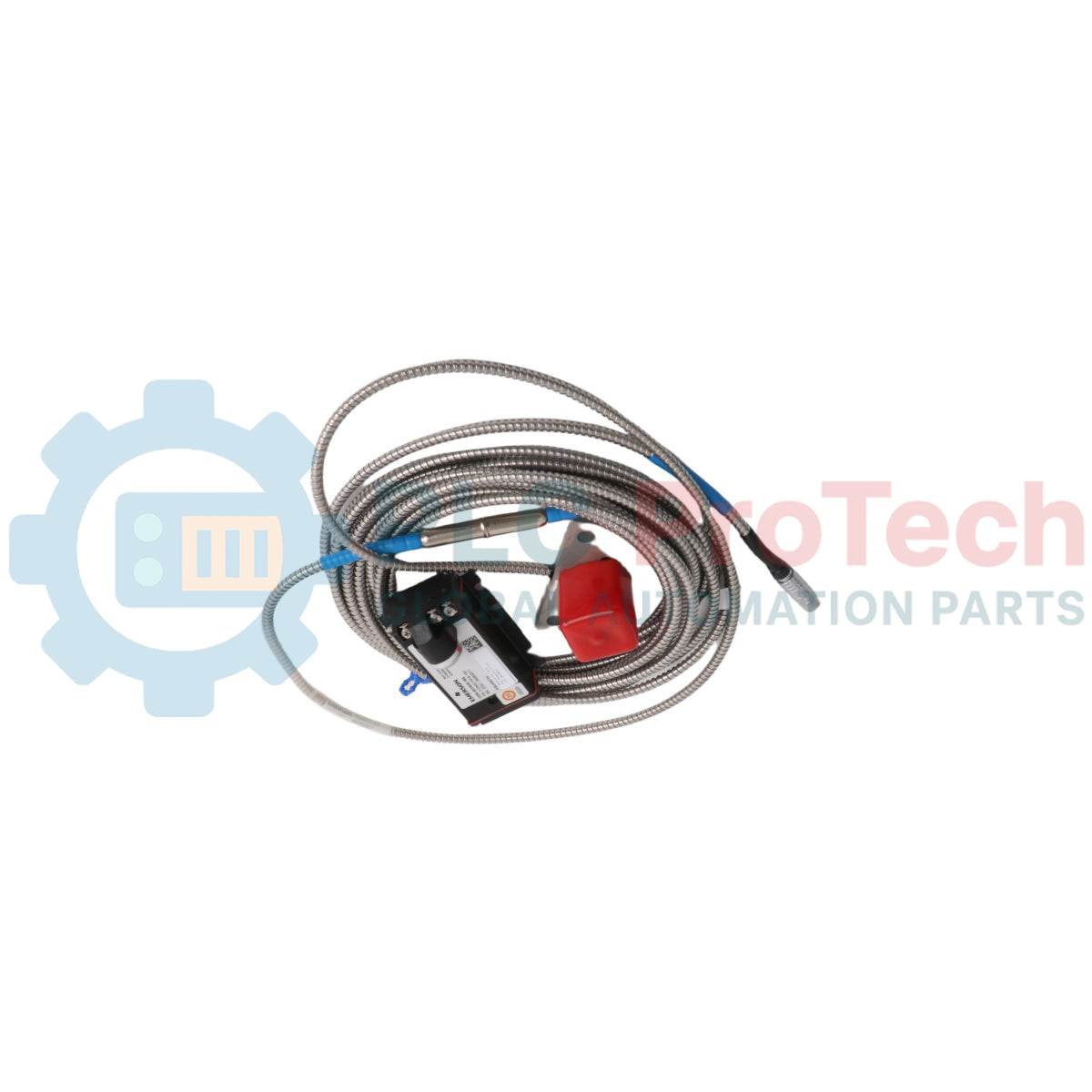

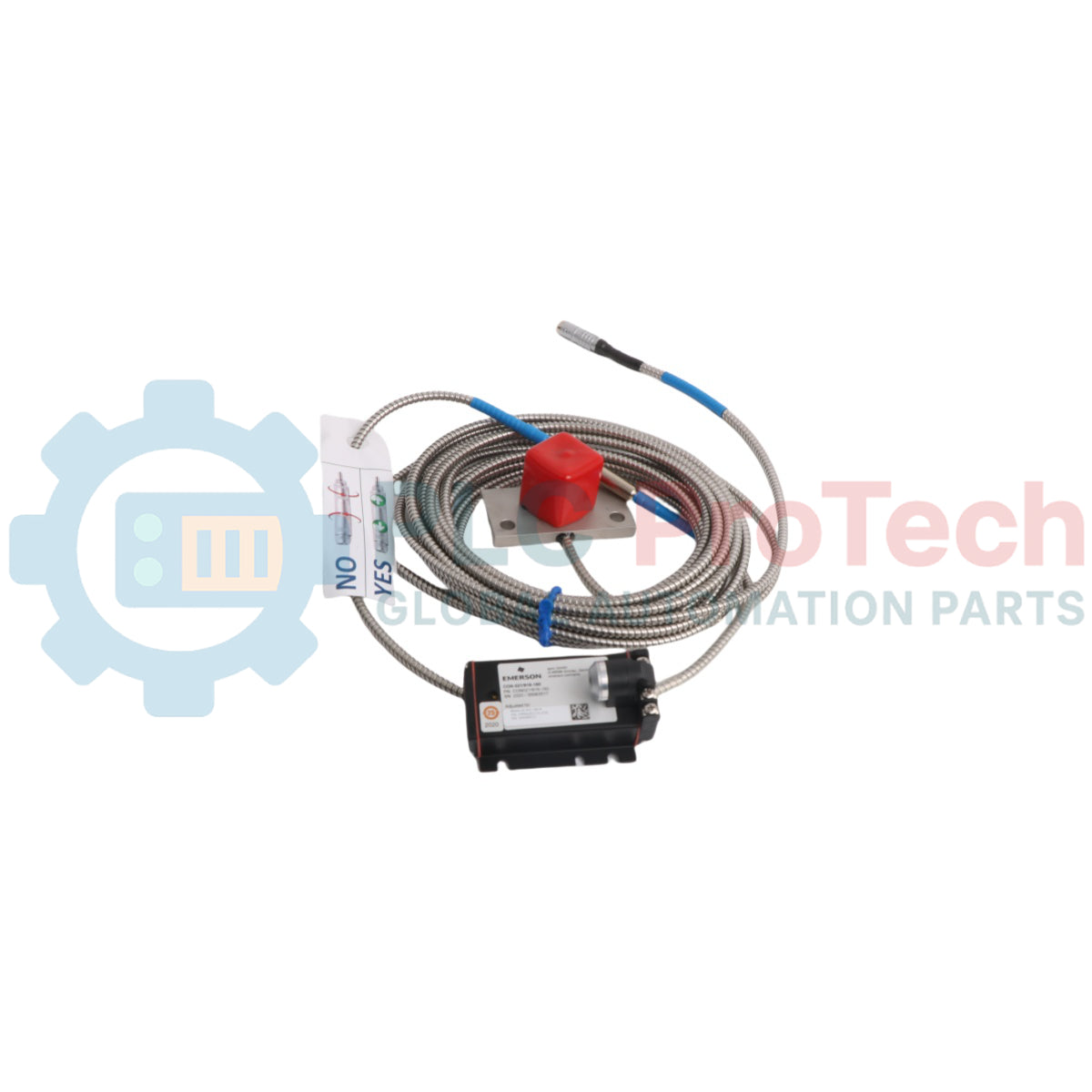

A Emerson PR6426/010-030 érintkezésmentes érzékelő és a CON021/916-160 jelátalakító együtt fejlett örvényáramú mérőrendszert alkot, amelyet kritikus turbógépes alkalmazásokhoz, például gőz-, gáz- és vízturbinákhoz, kompresszorokhoz, szivattyúkhoz és ventilátorokhoz terveztek. A PR6426 örvényáramú érzékelő a radiális és axiális tengelyelmozdulás, a helyzet, az excentricitás és a mozgás mérésére specializálódott, még nehéz ipari környezetben is. A feldolgozott információ a CON021/916-160 jelátalakítón keresztül jut tovább, stabil elektromos kimenetet biztosítva a gépvédelmi és TSI-felügyeleti rendszerek számára.
| Modellszám | Érzékelő típusa | Mérési tartomány | Linearitási hiba |
|---|---|---|---|
| PR6426/010-030 | 32 mm-es örvényáramú érzékelő | +/-4,0 mm (szabványos tartomány) / 16,0 mm kiterjesztett | <= 1,5% max. (érzékelő) |
| CON021/916-160 | PR6426 | 16,0 mm (kiterjesztett tartomány) | <= 2,0% |
| Paraméter | Műszaki adatok |
|---|---|
| Gyártó | Emerson |
| Frekvenciatartomány (-3 dB) | 0 és 20 000 Hz között |
| Felfutási idő | <15 µs |
| Üzemi hőmérséklet-tartomány | -30 és 100 °C között (-22 és 212 Fahrenheit-fok között) |
| Ütés és rezgés | 5 g, 60 Hz-en, 25 °C-on (77 Fahrenheit-fok) |
| Védettségi osztály | IP20 |
| Tápfeszültség-tartomány (-24 V-os konfiguráció) | -23 V és -32 V között (kimeneti tartomány: -4 V és -20 V között) |
| Tápfeszültség-tartomány (-2 V-os konfiguráció) | -21 V és -32 V között (kimeneti tartomány: -2 V és -18 V között) |
| Burkolat anyaga | LMgSi 0,5 F22 |
| Tömeg | ~120 gramm (4,24 uncia) |
| Szerelési tartozékok | 4 db M5x20-as csavar |
| Paraméter | Műszaki adatok |
|---|---|
| Csúcsátmérő | 32 mm |
| Érzékenység | 2 V/mm (50,8 mV/mil) <= +/-1,5% max. |
| Légrés (középső) | Körülbelül 5,5 mm (0,22") névleges |
| Hosszú távú drift | <0,3% |
| Célanyag/felület anyaga | Ferromágneses acél (42 Cr Mo 4 szabvány) |
| Maximális felületi sebesség | 2500 m/s (98 425 ips) |
| Minimális tengelyátmérő | 200 mm (7,87") |
| Üzemi hőmérséklet-tartomány | -35–175 degC (-31–347 Fahrenheit) |
| Hőmérséklet-ingadozások (<4 óra) | 200 degC (392 Fahrenheit) |
| Maximális kábelhőmérséklet | 200 degC (392 Fahrenheit) |
| A szenzorfej nyomásállósága | 6500 hpa (94 psi) |
| Ütés és rezgés | 5g (49,05 m/s2) @ 60Hz @ 25 degC (77 Fahrenheit) |
| Hüvely anyaga | Rozsdamentes acél |
| Kábel anyaga | PTFE |
| Tömeg (szenzor és 1 m-es kábel, páncélzat nélkül) | ~800 gramm (28,22 oz) |
| Csatlakozóérintkező / kapocs | Funkció |
|---|---|
| Jelátalakító csatlakozása | Önzáró Lemo-dugasz |
| Táp-/kimeneti csatlakozás | Csavaros sorkapocs típusa (max. 1,5 mm2-es vezeték) |
Global Express Shipping
Returns & Warranty
Manufacturer: Emerson
Product No.: PR6426/010-030 CON021/916-160
Country of origin:Egyesült Államok
Product Type: Örvényáram-érzékelő
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 920g
Dimensions: 24 cm × 22 cm × 5 cm
Shipping port: Xiamen
Warranty: 12 months
