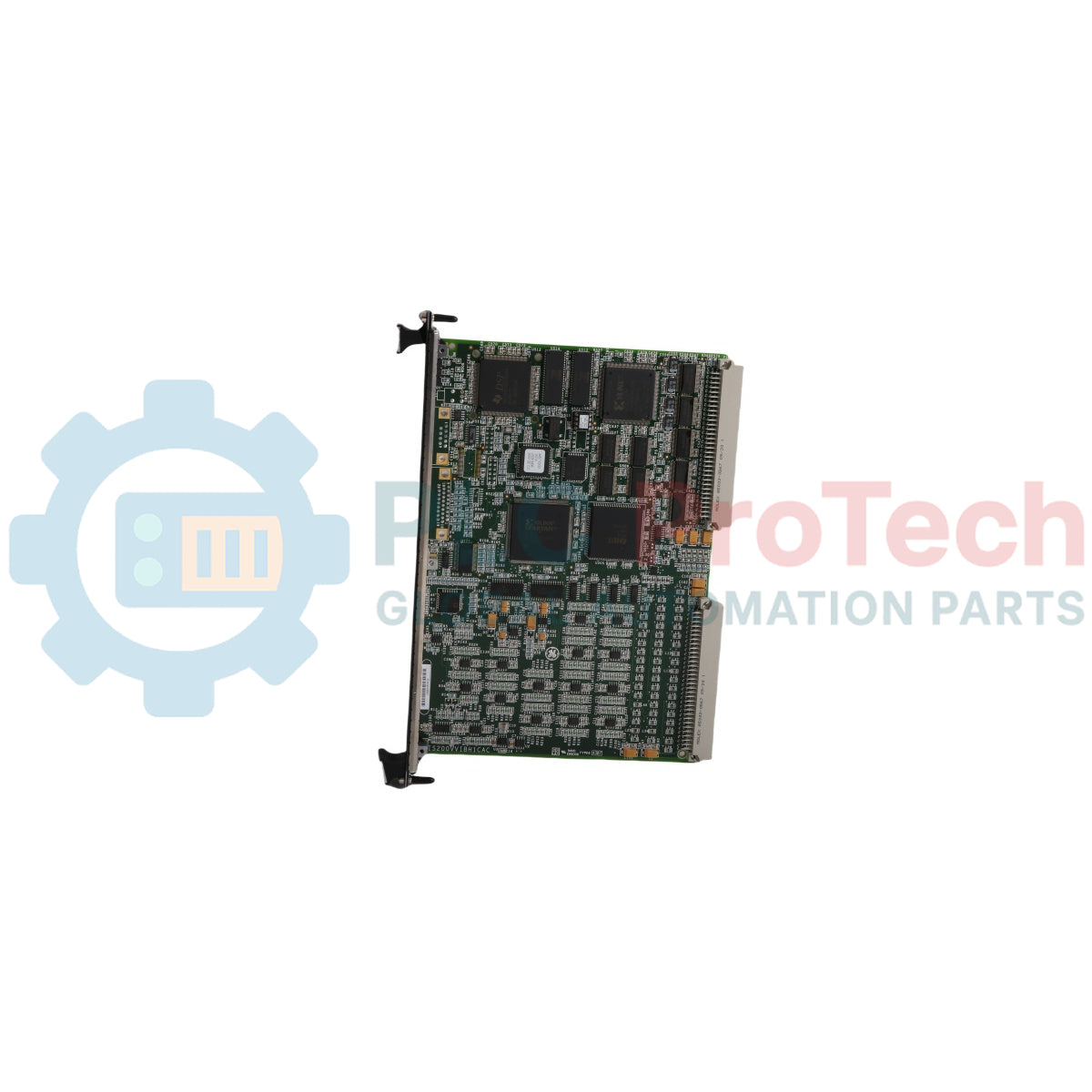

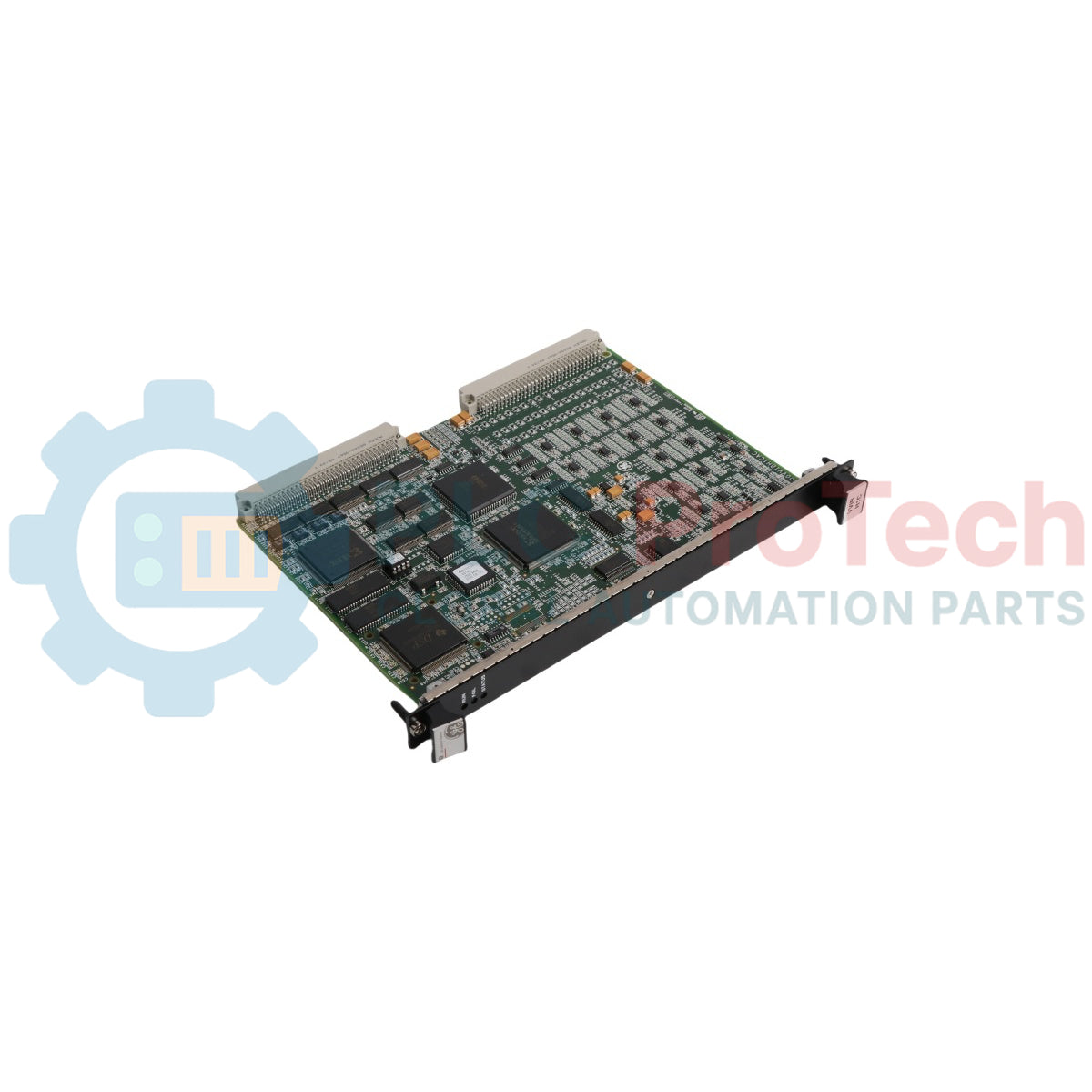

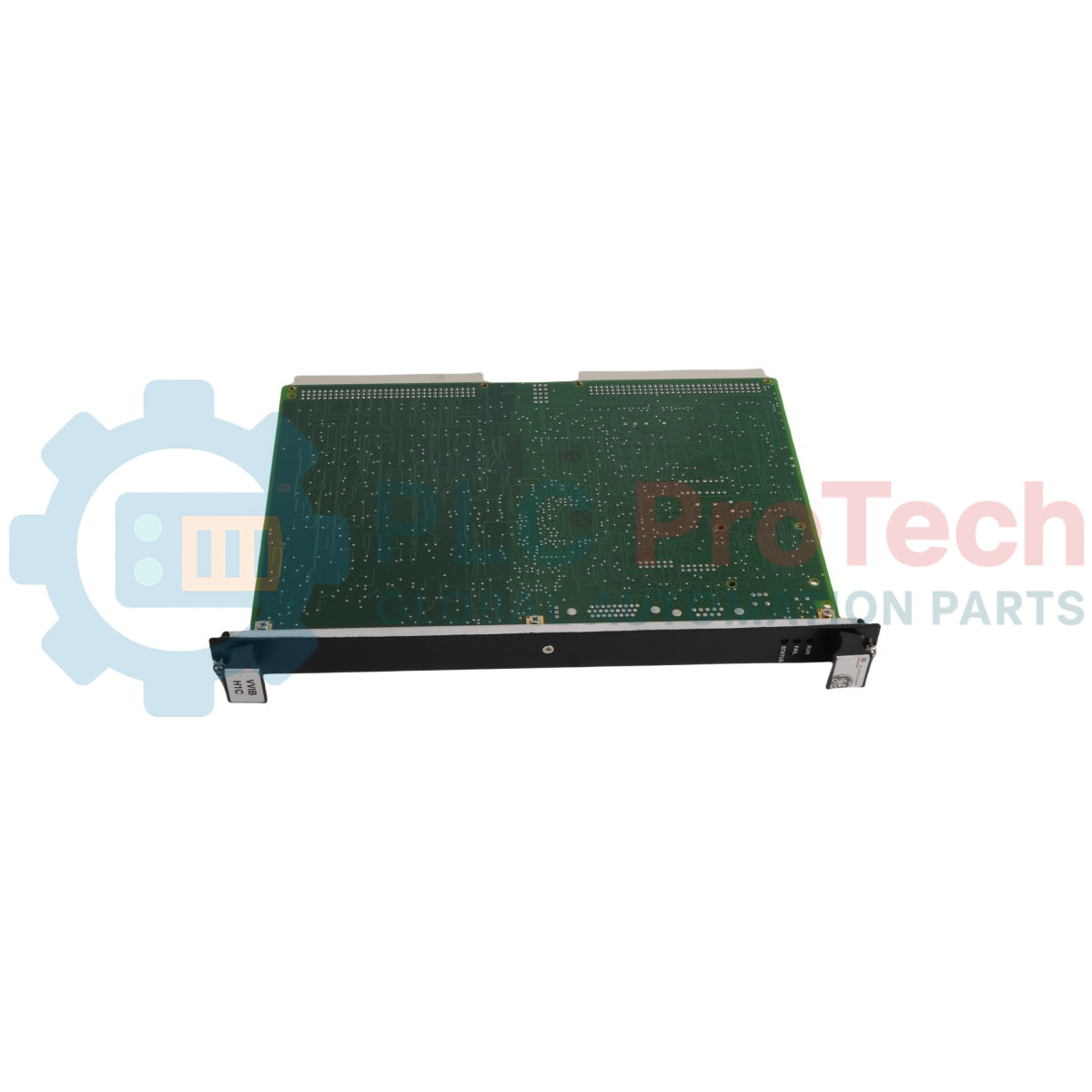

General Electric IS200VVIBH1CAC Mark VI rezgésfigyelő kártya

Q: Hogyan kapják a rendszerből a tápellátást a külső rezgésszondák?

A csatlakoztatott közelségérzékelő szondák a belső –28 V DC sínről származó –24 V DC tápfeszültséget kapnak. Az egyes szondák tápellátása legfeljebb 12 mA-re van áramkorlátozva az elektromos túlterhelés elleni védelem érdekében.

Q: Milyen csatornakorlátozások vonatkoznak az üzemi fordulatszám alapján?

A 4000 ford./perc felett üzemelő gépeknél legfeljebb nyolc csatorna rendelhető rezgésfigyeléshez, a többi pedig helyzet- vagy közelségmérésre van fenntartva. A 4000 ford./perc alatt üzemelő gépeknél mind a 16 csatorna egyidejűleg használható.

Q: Hogyan kommunikál a modul a feldolgozott rezgésadatokkal a vezérlő felé?

Az eszköz digitalizálja a beérkező szondajeleket, majd közvetlenül a Mark VI vezérlőhöz továbbítja azokat a VME buszon keresztül, így az adatok valós időben rendelkezésre állnak a vezérlési és védelmi hurkok számára.

SKU IS200VVIBH1CAC

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS200VVIBH1CAC
Country of origin:Egyesült Államok
Product Type: Rezgésfigyelő lap
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 850g
Dimensions: 17,8 cm × 33,0 cm × 2,0 cm (W × M × Mé)
Shipping port: Xiamen
Warranty: 12 months

Leírás

Az IS200VVIBH1CAC egy kifejezetten a Mark VI vezérlőrendszerhez tervezett rezgésfigyelő kártya. Ez a modul a TVIB sorkapocskártyán keresztül csatlakoztatott, legfeljebb 14 Bently Nevada közelségérzékelőtől érkező analóg jeleket dolgozza fel, így pontos tengelyrezgés-monitorozást tesz lehetővé kritikus gépeknél. A kártya nagy felbontású analóg-digitális átalakítással digitalizálja ezeket a rezgésjeleket, majd a feldolgozott adatokat közvetlenül, VME-buszon keresztül továbbítja a fő vezérlőnek a folyamatos diagnosztika és a rendszerlogika végrehajtása érdekében. Felületszerelt technológiával készült, és olyan bővíthető architektúrákat támogat, amelyekben több sorkapocskártya vagy redundáns párok csatlakoztathatók egyetlen feldolgozóegységhez, biztosítva a jelek folyamatos rendelkezésre állását. Emellett az IS200VVIBH1CAC külön generátor-megszakítótekercs-kimenettel is rendelkezik, amelynek névleges értéke 5 A 125 V egyenfeszültségen, így lehetővé teszi a védelmi lekapcsolási szekvenciák végrehajtását.

Jellemzők

Legfeljebb 14 Bently Nevada közelségérzékelővel működik együtt a tengely teljes körű rezgésdiagnosztikájához.
A beérkező analóg jeleket nagy pontosságú, 16 bites analóg-digitális átalakítóval alakítja át.
A digitalizált paramétereket valós időben továbbítja nagy sebességű VME-busz-architektúrán keresztül.
Kettős sorkapocskártya-konfigurációkat támogat a rendszer redundanciájának és tartalék üzemképességének biztosításához.
Kétféle mintavételi sebességet kínál, amelyeket a gép fordulatszám-küszöbértékei alapján automatikusan állít be.
Nagy amplitúdópontosságú, pufferelt jeleket továbbít külső gépelemző rendszerekhez.

Alkalmazások

Gázturbinák tengelyrezgésének monitorozása
Gőzturbinák közelség- és helyzetmérése
Generátor-megszakítók vezérlőrendszerei
Ipari forgógépek védelme

Műszaki specifikációk

Paraméter	Érték
Gyártó	General Electric
Cikkszám	IS200VVIBH1CAC
Sorozat	Mark VI
Terméktípus	Rezgésfigyelő kártya
Technológia	Felületszerelt
Üzemi hőmérséklet	-30–65 Celsius-fok
Méretek	33,0 cm magas x 17,8 cm széles
Kimenetek száma	1 generátor-megszakítótekercs
Kimeneti névleges érték	5 A 125 V egyenfeszültségen
Tápfeszültség	Névleges 125 V egyenfeszültség a megszakítótekercshez
MPU-impulzusfrekvencia-tartomány	2 Hz–20 kHz
MPU-impulzusfrekvencia pontossága	A leolvasott érték 0,05 százaléka
Jelátalakító tápfeszültsége	-24 V egyenfeszültség (-28 V egyenfeszültségű buszból származtatva)
Jelátalakító áramkorlátja	Jelátalakítónként legfeljebb 12 mA terhelés
A/D-átalakítás felbontása	16 bites átalakító 14 bites felbontással
Mintavételi sebesség (RPM >= 4000)	4600 minta másodpercenként (gyors letapogatási mód)
Mintavételi sebesség (RPM < 4000)	2586 minta másodpercenként (9 vagy több érzékelővel)
Egyidejű mintavételi időablak	160 ms
Pufferelt kimenet pontossága	0,1 százalékos amplitúdópontosság
Gyártás országa	Amerikai Egyesült Államok (USA)

Telepítési útmutató

Az elektromos veszélyek elkerülése érdekében a behelyezés vagy eltávolítás előtt teljesen kapcsolja le a VME-processzorállvány tápellátását.
Igazítsa a modult a kijelölt vezetősínekhez, majd óvatosan csúsztassa a kártyát a VME-állvány foglalatába.
Az élcsatlakozókat a felső és alsó előlapi karok egyidejű, befelé történő nyomásával rögzítse szilárdan.
A modul biztonságos rögzítéséhez húzza meg az előlap felső és alsó részén található rögzítőcsavarokat.
A VME-processzorállvány újbóli bekapcsolása előtt ellenőrizze az összes kábelcsatlakozást, és szemrevételezéssel vizsgálja meg az illesztést.

FAQ

Hogyan kapják a rendszerből a tápellátást a külső rezgésszondák?

A csatlakoztatott közelségérzékelő szondák a belső –28 V DC sínről származó –24 V DC tápfeszültséget kapnak. Az egyes szondák tápellátása legfeljebb 12 mA-re van áramkorlátozva az elektromos túlterhelés elleni védelem érdekében.

Milyen csatornakorlátozások vonatkoznak az üzemi fordulatszám alapján?

A 4000 ford./perc felett üzemelő gépeknél legfeljebb nyolc csatorna rendelhető rezgésfigyeléshez, a többi pedig helyzet- vagy közelségmérésre van fenntartva. A 4000 ford./perc alatt üzemelő gépeknél mind a 16 csatorna egyidejűleg használható.

Hogyan kommunikál a modul a feldolgozott rezgésadatokkal a vezérlő felé?

Az eszköz digitalizálja a beérkező szondajeleket, majd közvetlenül a Mark VI vezérlőhöz továbbítja azokat a VME buszon keresztül, így az adatok valós időben rendelkezésre állnak a vezérlési és védelmi hurkok számára.
