General Electric IS210BPPCH1A Mark VIe I/O csomag processzorlap

Leírás

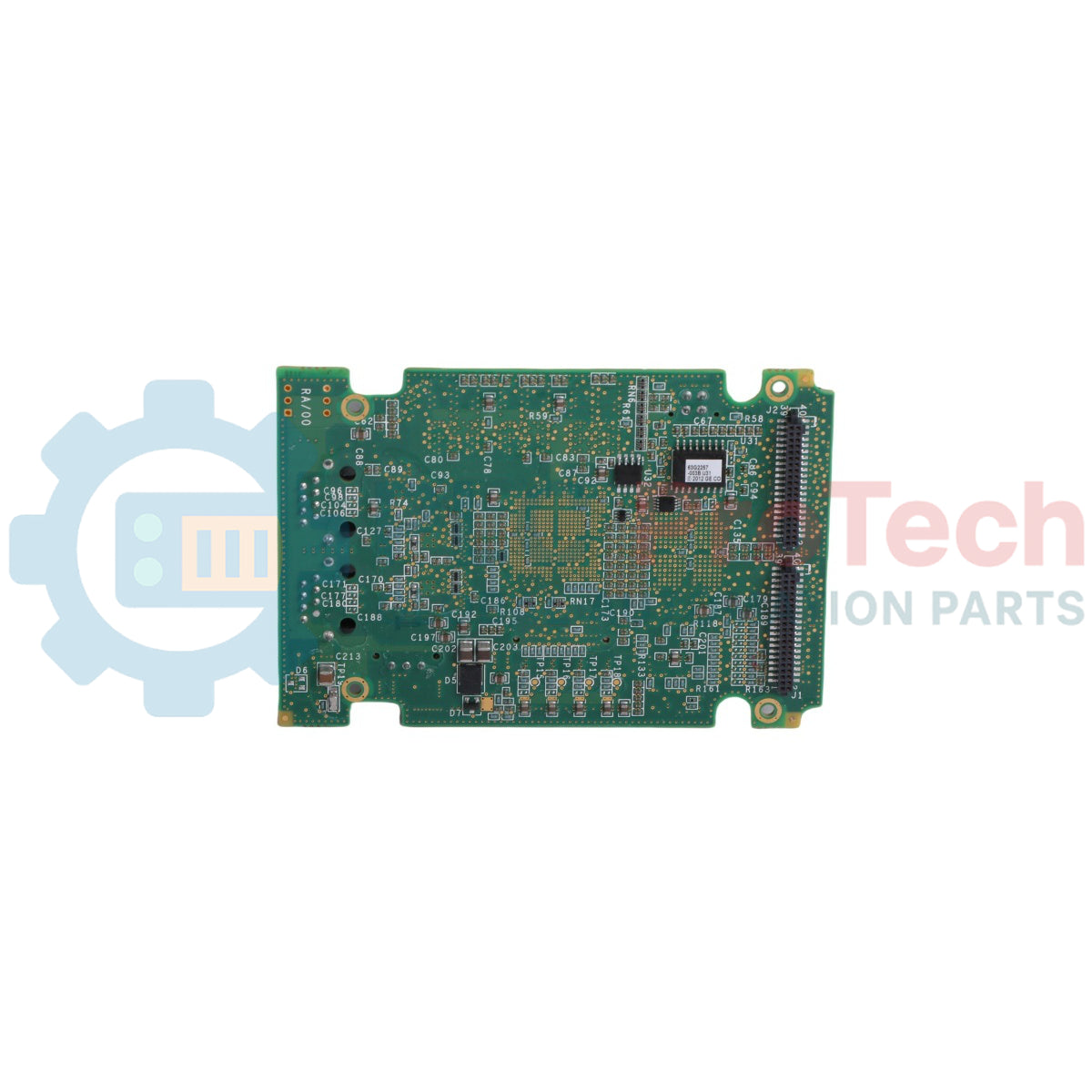

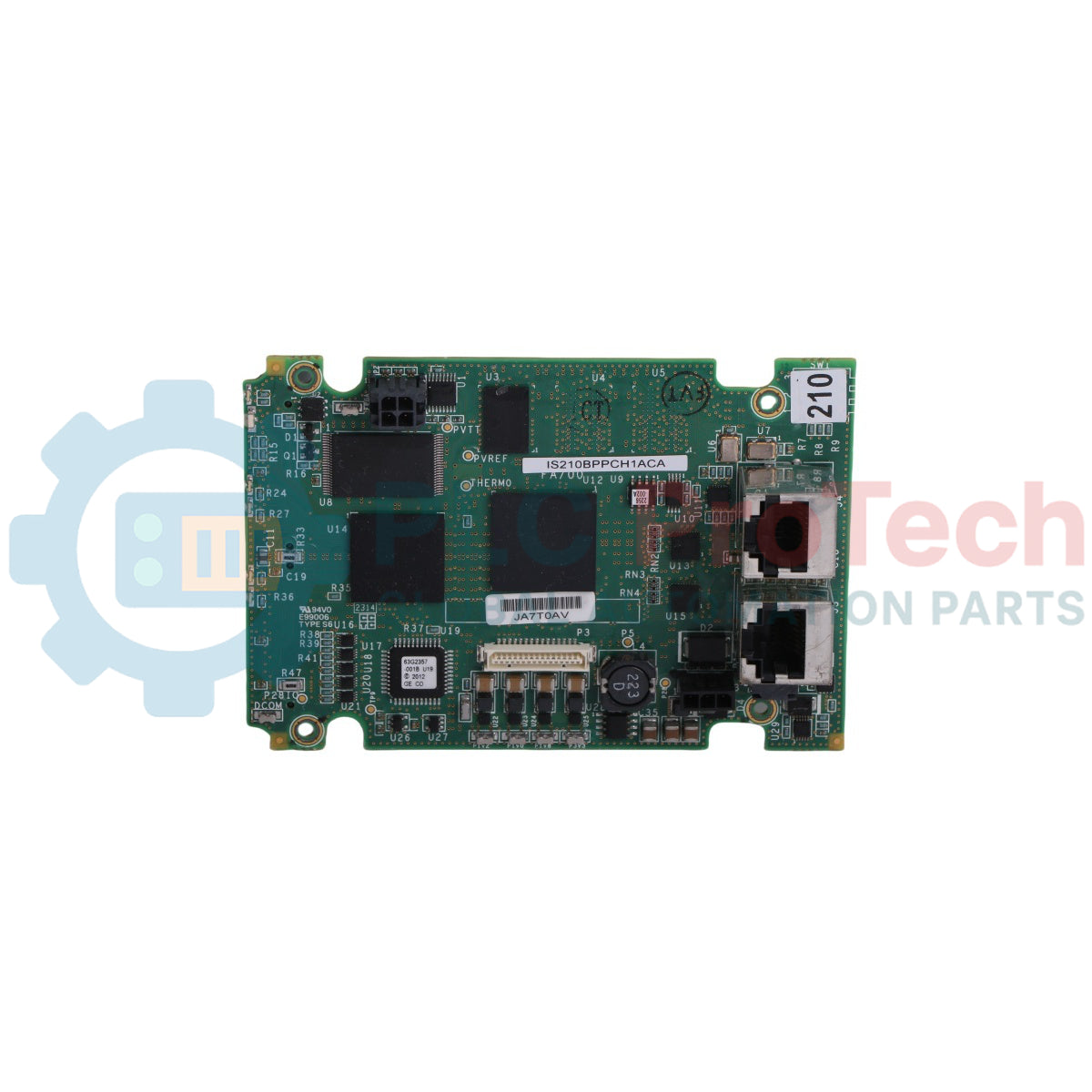

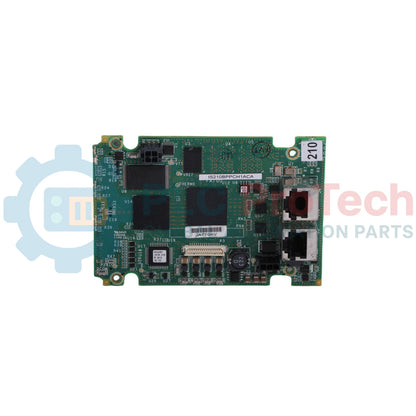

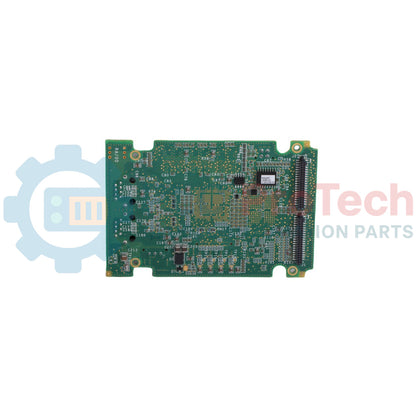

Az IS210BPPCH1A egy I/O csomag processzor kártya, amelyet nagy teljesítményű adatfeldolgozásra és kommunikációra terveztek a Mark VIe vezérlőrendszer platformon belül. Ez a kétoldalas áramköri lap felületszerelt technológiát (SMT) alkalmaz, hogy biztonságosan helyezze el az alkatrészeket mind a felső, mind az alsó rétegen. Az IS210BPPCH1A a régebbi BPPB-alapú csomagok funkcionális fejlesztéseként készült, kettős csatornás hálózati kommunikációt és fejlett feldolgozó logikát integrálva, hogy támogassa a valós idejű ipari automatizálási alkalmazásokat. Bár nem biztonsági csomagként van besorolva, és nem alkalmas Mark VIeS biztonsági rendszerekben való használatra, teljes mértékben képes működni Háromszoros Moduláris Redundáns (TMR) vezérlési környezetekben a régi hardver konfigurációkkal együtt.

Jellemzők

• Fejlett, kétoldalas felületszerelt technológiával (SMT) készült az alkatrész sűrűség és megbízhatóság optimalizálására.
• Konfigurálva a ControlST V04.04 vagy újabb verziójú szoftvert futtató rendszerekkel való zökkenőmentes integrációhoz.

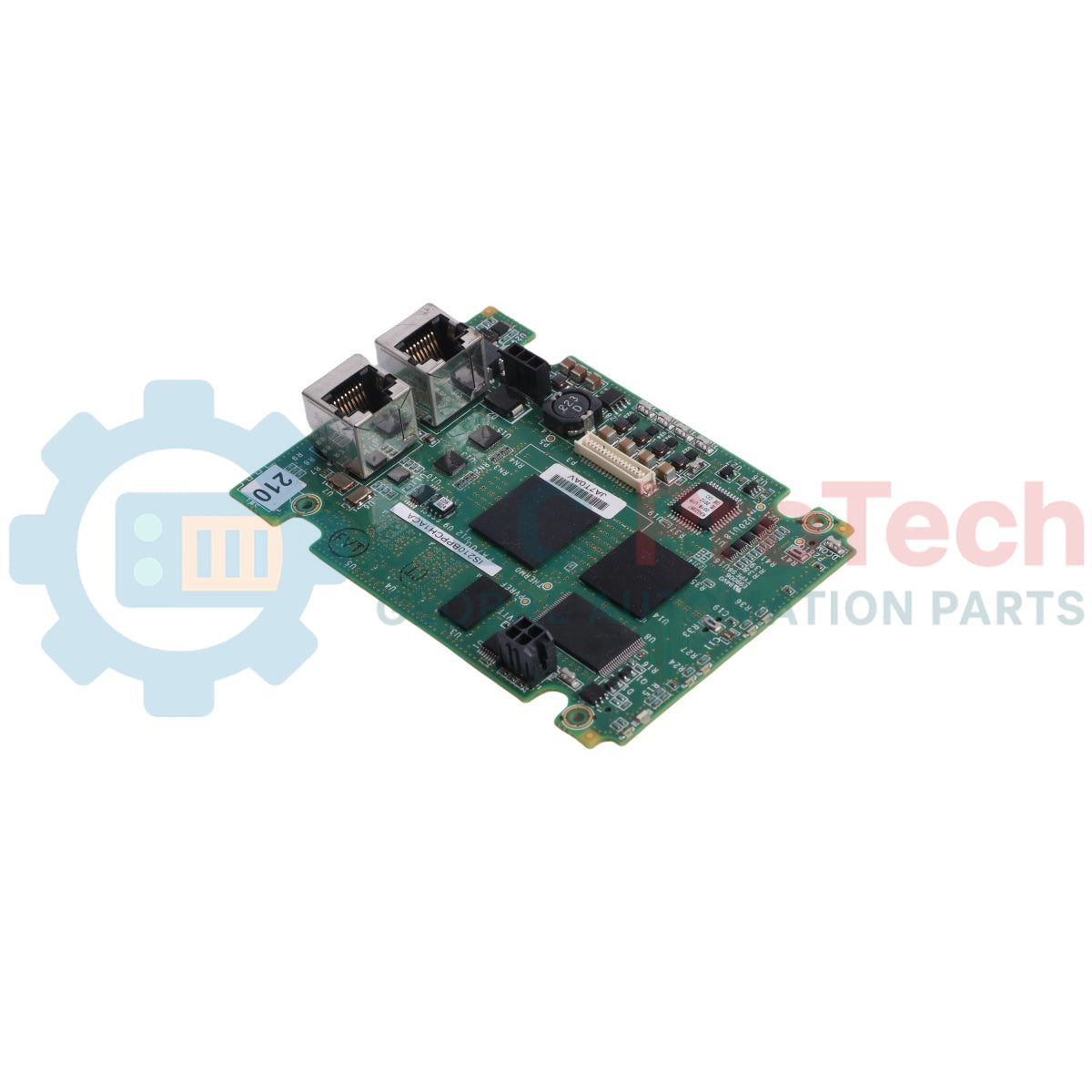

• Kettős felső oldali Ethernet porttal felszerelt a redundáns hálózati kommunikációs utak támogatására.
• Kompatibilis a régi BPPB-alapú I/O csomagokkal, ha Háromszoros Moduláris Redundáns (TMR) architektúrákba integrálják.
• Különleges sarok- és élkivágásokkal rendelkezik, amelyek biztosítják a pontos fizikai illeszkedést a burkolaton belül.
• Gyári fúrt, gyűrűs, vezetőképes rögzítőfuratokkal rendelkezik a masszív mechanikai stabilitás és elektromos földelés érdekében.
• Beépített, átfogó fedélzeti alkatrészekkel, beleértve a felső oldali védőbiztosítékot, szűrőtekercseket, ugrókapcsolókat és dedikált tesztpontokat.

Alkalmazások

• General Electric Mark VIe turbinavezérlő hálózatok
• Háromszoros Moduláris Redundáns (TMR) vezérlési architektúrák
• Magas rendelkezésre állású ipari folyamat automatizálási rendszerek

Műszaki adatok

Csatlakozások/Interfészek

Telepítési útmutató

• Telepítés előtti áttekintés: Alaposan olvassa el az összes hivatalos dokumentációt és kézikönyvet a kártya kibontása és kezelése előtt.
• Szoftver előfeltételek: Győződjön meg róla, hogy a rendszer frissítve van ControlST V04.04 vagy újabb verzióra, és a BPPC I/O Upgrade V05.01.03 teljes egészében telepítve van a rendszerarchitektúrában a kártya üzembe helyezése előtt.
• ESD és biztonsági protokollok: Biztosítsa az elektrosztatikus kisülés (ESD) megfelelő védelmi eljárásainak betartását a telepítés során. Ellenőrizze, hogy az összes áramforrás, amely a hajtás burkolathoz csatlakozik, teljesen elszigetelt.
• Mechanikai rögzítés: Igazítsa a kártyát a sarok- és élkivágások segítségével, és rögzítse a gyári fúrt, vezetőképes rögzítőfuratokkal, hogy tiszta földelési útvonalat hozzon létre.
