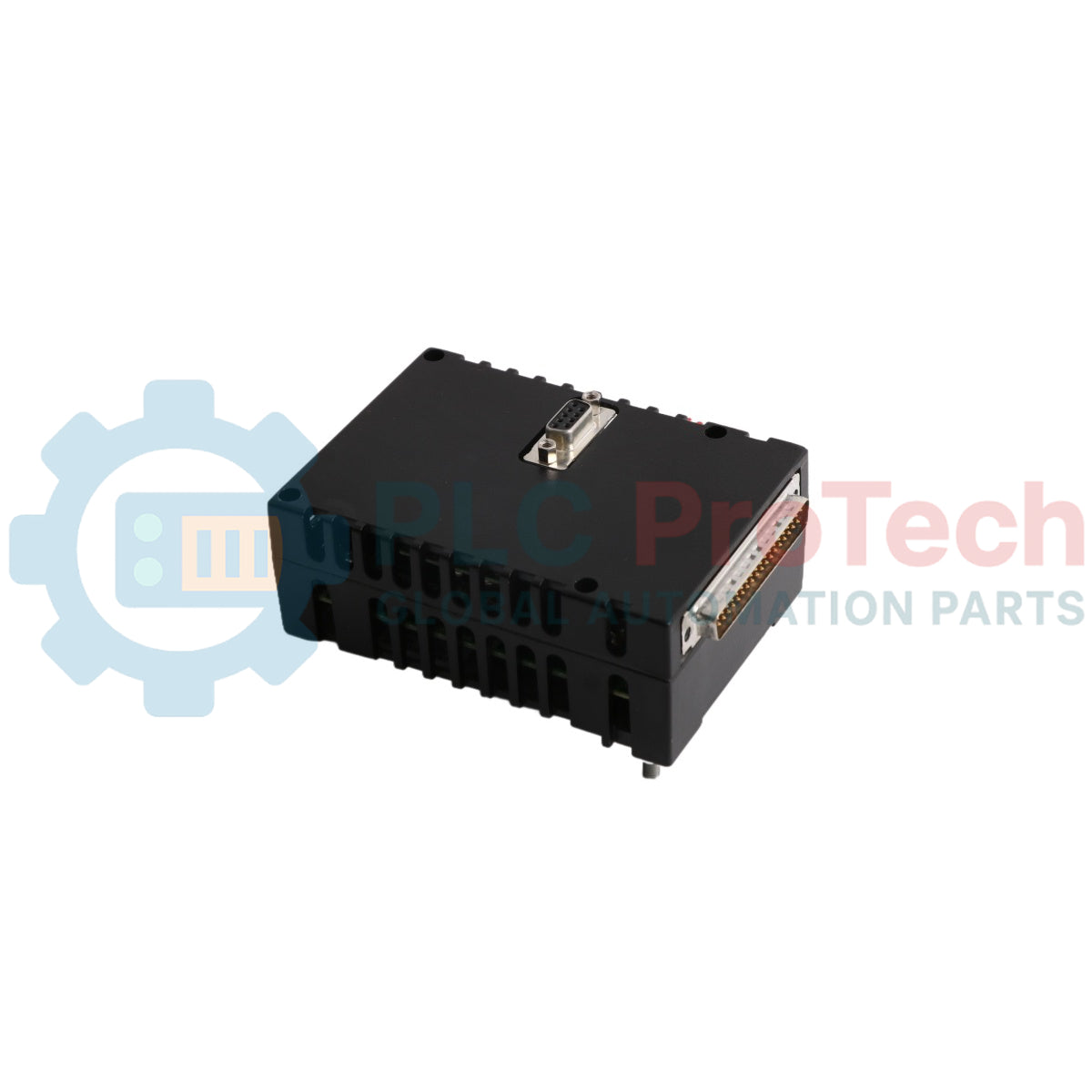

General Electric IS220PPRFH1A Mark VI PROFIBUS-master átjárómodul

SKU IS220PPRFH1A

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS220PPRFH1A
Country of origin:Egyesült Államok
Product Type: PROFIBUS-master átjárómodul
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 2150g
Dimensions: 130 mm x 130 mm x 85 mm (M x Sz x Mé)
Shipping port: Xiamen
Warranty: 12 months

Leírás

A IS220PPRFH1A a General Electric által a Mark VI turbina-vezérlőrendszer sorozat részeként kifejlesztett PROFIBUS-master átjárómodul. Ez az analóg I/O-csomag kommunikációs hidat létesít a terepibusz-kezeléshez, és teljes mértékben kompatibilis a Mark VIe és Mark VIeS sorozatokra irányuló platformközi bővítéssel. A IS220PPRFH1A erőművi segédüzemi rendszerek vezérlésére készült, és összetett, automatizált gáz-, gőz- és szélturbina-rendszerekben kezeli a rendszerintegrációt. A magas üzemeltetési rendelkezésre állás fenntartása érdekében agresszív folyamatkörnyezetekben a modul speciális konformális PCB-bevonattal rendelkezik, és a HazLoc termékalkategóriába sorolták, hogy biztonságosan működhessen tartós felületi feszültségnek kitett területeken. Az átjáró a terepi hardver adatait egy, a kiegészítő azonosító-hardverlapokkal zökkenőmentes együttműködésre tervezett interfészen keresztül továbbítja a központi processzorokhoz.

Jellemzők

Dedikált PROFIBUS-master átjáróinterfészként működik több Mark turbina-vezérlőplatformon
A műszaki komponensek életciklus-biztonságára optimalizált, A besorolású funkcionális termékváltozatot képvisel
Teljes körűen védett áramköri infrastruktúrával rendelkezik, amelyet speciális konformális PCB-bevonattal kezeltek
Szabványos ipari környezetekben és veszélyes helyszínek (HazLoc) illékony környezeteiben egyaránt alkalmazható
Közvetlenül integrálható a kiegészítőazonosító áramköri lapokkal az ellenőrzött hardveres mezőtérkép létrehozásához
A Group 1 termékosztályon belüli, karakterisztikus sorozatkód-azonosításon alapuló konfigurációk szerint karbantartva

Alkalmazások

Gáz- és gőzturbinák elsődleges hálózati átjárójának működtetése
A megújuló energiát hasznosító szélturbinák kommunikációs infrastruktúrájának integrációja
Erőművi elosztott vezérlőrendszerek (DCS) terepibusz-útválasztása
Veszélyes helyszíneken alkalmazott folyamatirányítási hálózati leválasztás és telemetriakezelés

Műszaki specifikációk

Paraméter	Specifikáció
Eredeti gyártó	General Electric
Funkcionális cikkszám	IS220PPRFH1A
Sorozat	Mark VI turbina-vezérlőrendszer
Funkcionális leírás	Analóg I/O-csomag
Funkcionális termékleírás	PROFIBUS master gateway modul
Funkcionális betűszó/rövidítés	PPRF
Funkcionális revízió	A
Termékcsoportosítás	1. csoport, Mark VI sorozat
Minimális bemeneti feszültség	27.4 Vdc
Névleges bemeneti tápfeszültség	28.0 Vdc
Maximális bemeneti feszültség	28.6 Vdc
Bemeneti áram névleges értéke	Max. 0.18 Adc
Környezeti hőmérsékleti besorolás	-20 és 55 Celsius-fok között (-4 és 131 Fahrenheit-fok között)
Áramköri lap védelme	Konform PCB-bevonat

Csatlakozások/interfészek

Csatlakozó / interfész	Funkció / leírás
IS200SPIDG1A tartozéklap	Kizárólagos tartozékazonosító-lapkainterfész a szerkezeti azonosítási kézfogáshoz
Hálózati interfész	Dedikált elülső csatlakozási pont PROFIBUS-master törzsvonalakhoz

Telepítési útmutató

Modulok együttes elhelyezése: A kapcsolószekrény szerkezeti elrendezése során reteszelje a gateway modult közvetlenül a hozzá előírt IS200SPIDG1A tartozékazonosító áramköri laphoz.
Villamos tápellátási határértékek: Gondoskodjon arról, hogy a folyamatos villamosenergia-elosztás szorosan szabályozva maradjon a 27.4 Vdc minimális és a 28.6 Vdc maximális üzemi határérték között.
Környezeti hőmérséklet szabályozása: A házat olyan burkolatba szerelje, amely a kijelölt -20 és 55 Celsius-fok közötti paraméterhatárokon belül állandó környezeti feltételeket biztosít a termikus kifáradás megelőzésére.
HazLoc-protokoll összehangolása: Veszélyes helyszínek kialakításakor tekintse meg a GEH-6725 dokumentációjában ismertetett elsődleges villamos kapcsolási rajzokat, hogy a felületi feszültségekkel szemben biztosítsa a megfelelő földelési rendszereket.

Megfelelőség és tanúsítványok

ANSI/ISA-12.12.01-2015 szabvány: I. osztály, 2. divízió, A, B, C és D csoportba tartozó veszélyes helyszínekre tanúsítva
CAN/CSA-C.22.2 No. 213-15 szabvány: I. osztály, 2. divízió, A, B, C és D csoportba tartozó veszélyes helyszínekre tanúsítva
Nem veszélyes területre vonatkozó tanúsítvány: UL E207685
I. osztály, 2. zóna, IIC csoport megfelelőségi tanúsítványa
ATEX 2. zóna, IIC csoport tanúsítványa: UL DEMKO 12 ATEX 1114875X
Referenciamanuálé: GEH-6725 Mark VIe és Mark VIeS vezérlőberendezések HazLoc-útmutatója

FAQ

Melyik konkrét kapocsáramköri kártyával működik együtt ez az átjárócsomag?

A kommunikációs modul közvetlenül egyetlen, kifejezetten IS200SPIDG1A tartozékazonosító-kártyaként megjelölt tartozék-kapocsáramköri kártyával működik együtt.

Milyen pontos feszültségtűrések szükségesek az eszköz biztonságos működéséhez?

A tápfeszültségnek 27,4 VDC minimális és 28,6 VDC maximális abszolút bemeneti tartományon belül kell maradnia, 28,0 VDC névleges célérték mellett.

Mekkora a modul maximális elektromos áramfelvétele?

A modul maximális bemeneti áramértéke 0,18 ADC.

Ez az átjárómodul visszafelé vagy előre kompatibilis más Mark sorozatú platformokkal?

Bár eredetileg a Mark VI sorozatba sorolják, a modul teljes mértékben kompatibilis az újabb Mark VIe és Mark VIeS sorozatú architektúrákban való használattal, és engedélyezett azokban.
