Leírás

A General Electric IS220PSVOH1A egy speciális szervovezérlő I/O-csomag, amelyet a Mark VIe és Mark VIeS vezérlési platformokhoz terveztek. Az eszköz elsődleges elektromos interfészt biztosít egy vagy két I/O Ethernet-hálózat és egy TSVO szervocsatlakozó kártya között. A WSVO szervohajtó modullal közvetlenül együttműködve két különálló szervoszelep-helyzetszabályozó kört kezel, ezáltal kulcsfontosságú szabályozást biztosít a gázturbinák és gőzturbinák működéséhez nagyipari környezetben.

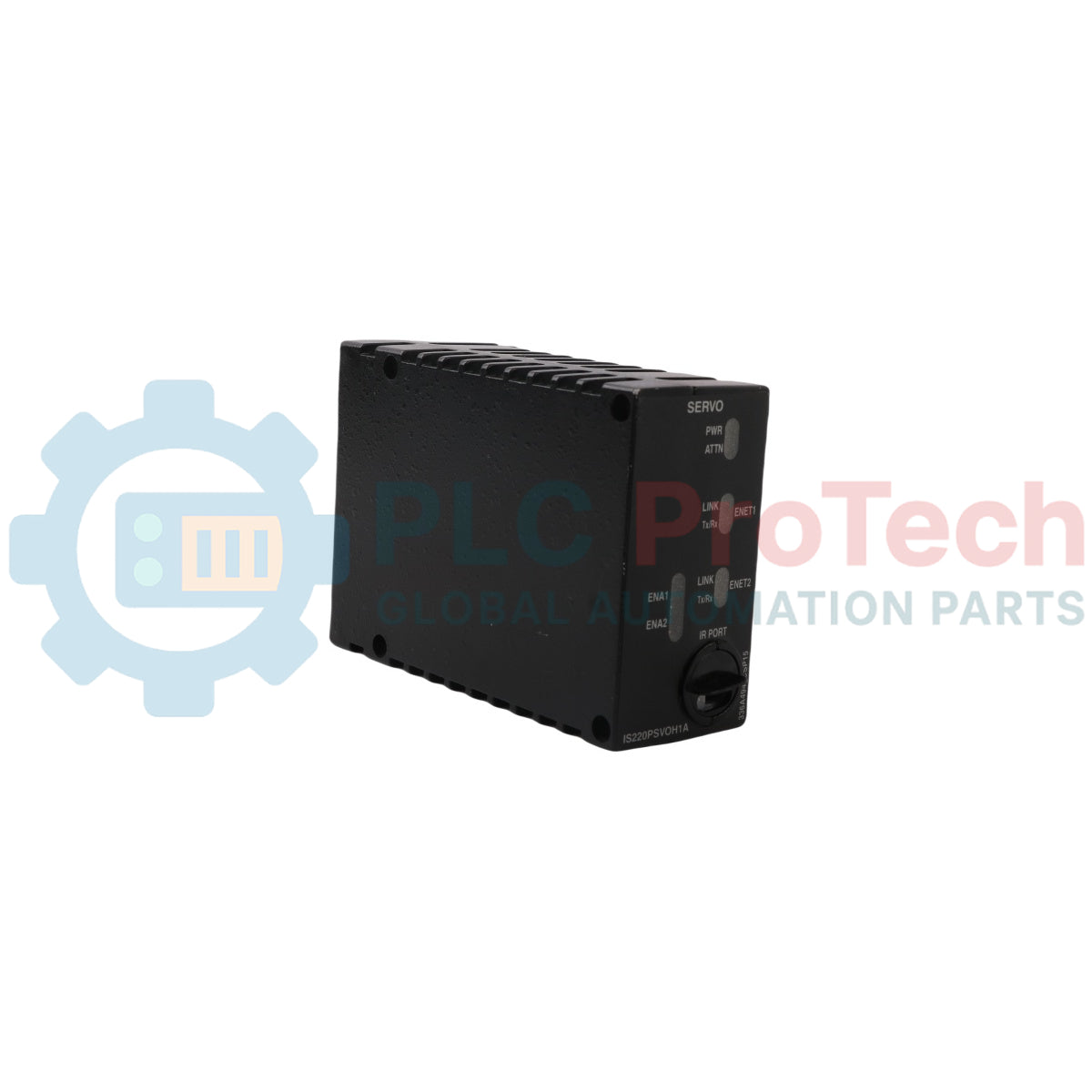

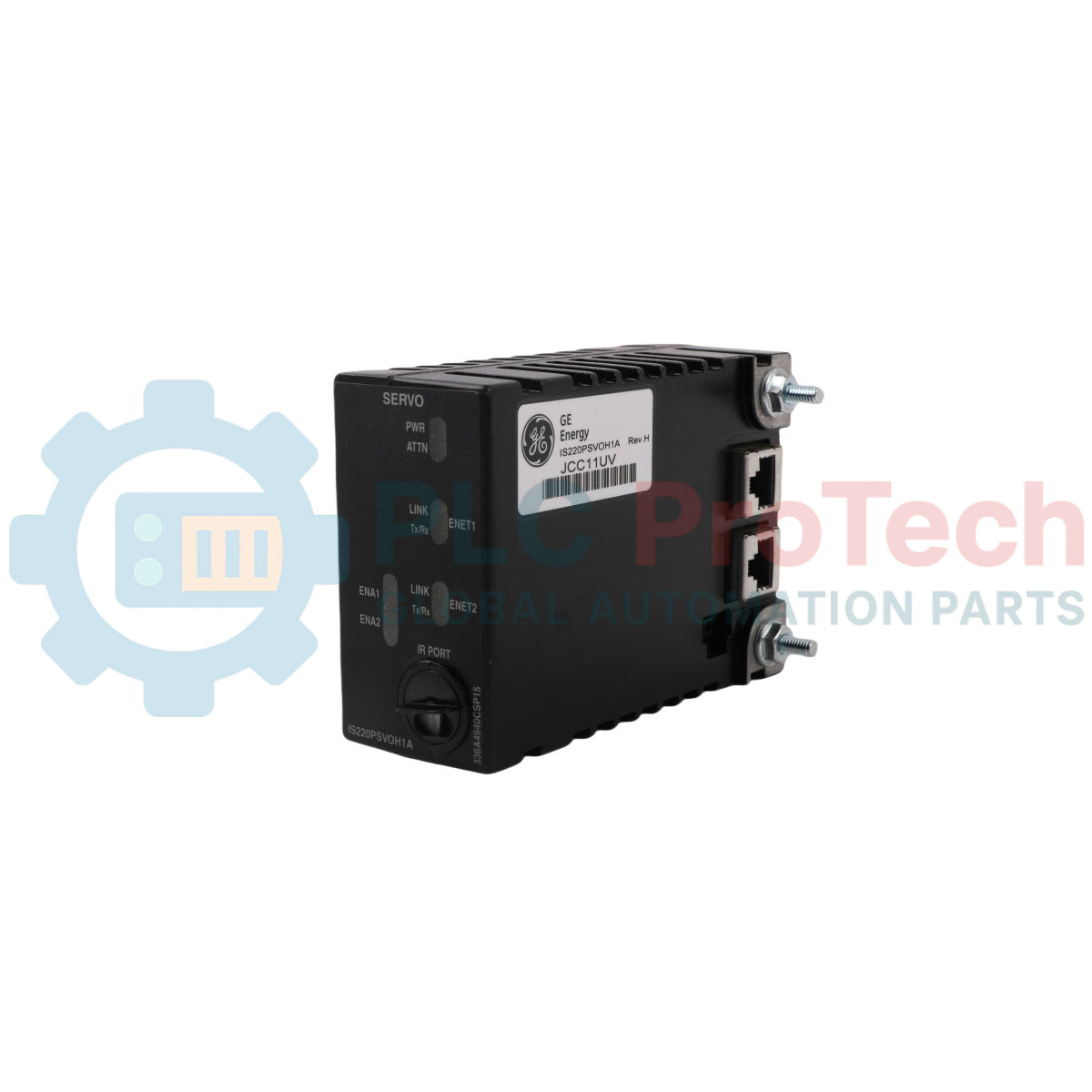

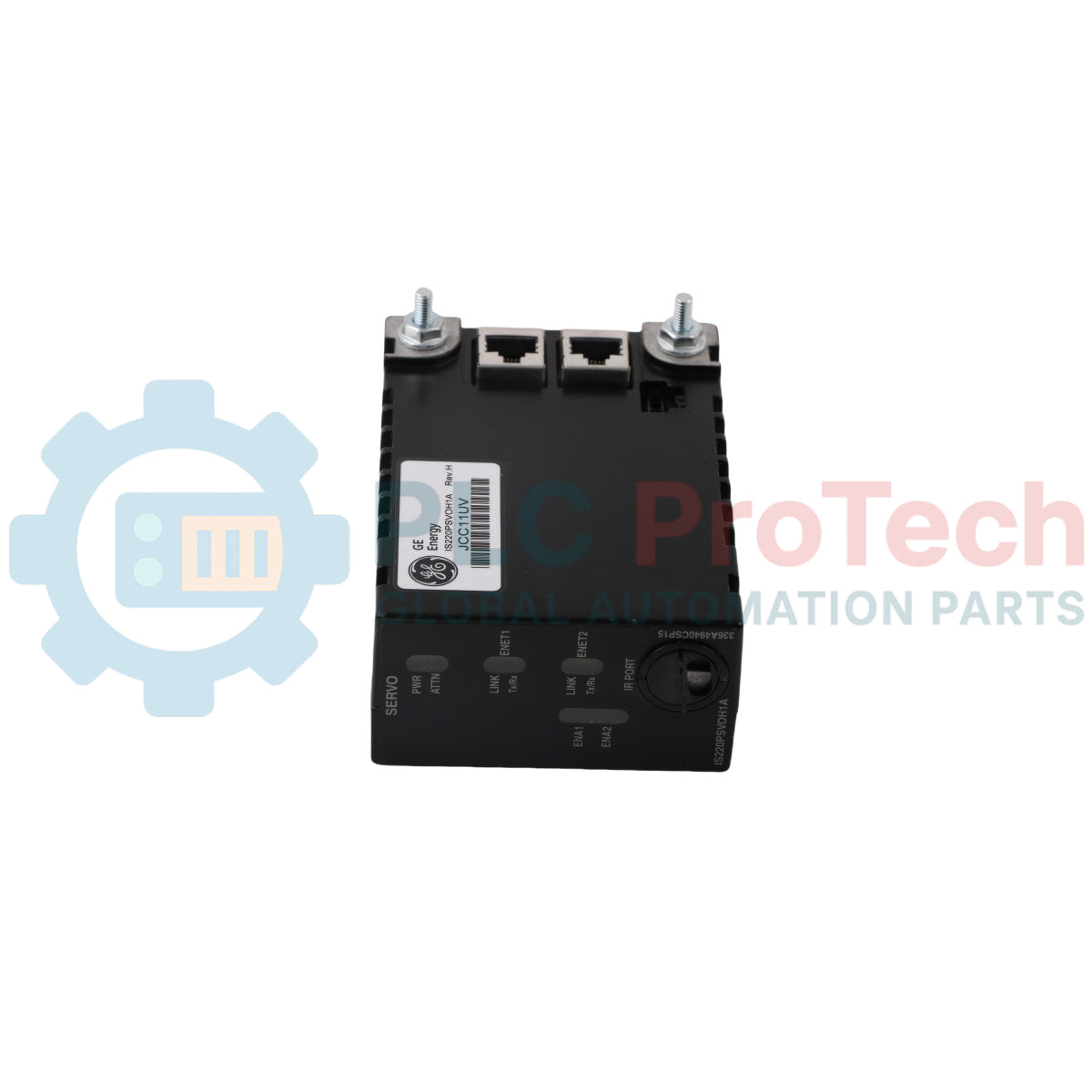

Az IS220 speciális szerelvényként kialakított csomag jellegzetes fekete külső házzal és nyomtatott áramköri lap nélküli szerelési kialakítással rendelkezik, amely fokozza a környezeti ellenálló képességet. A belső hardverarchitektúra egy processzorkártyát foglal magában bemeneti tápcsatlakozókkal, helyi tápegységekkel, flashmemóriával és RAM-mal. A hardverbe beépített belső érzékelő folyamatos hőmérséklet-felügyeletet biztosít. Az előlapon több állapotjelző LED szolgál diagnosztikára, köztük a két Ethernet-hálózathoz (ENet1/ENet2) tartozó négy jelző, egy Power- és egy Attn-LED, valamint két további, ENA1/2 jelölésű jelző. Az IS220PSVOH1A támogatja a modul cseréje során végzett automatikus újrakonfigurálást, amely automatikusan végrehajtható, vagy a kezelő manuálisan is elvégezheti a ToolboxST szoftveralkalmazás Component Editorán keresztül.

Jellemzők

• Kétcsatornás Ethernet-interfészt biztosít, amely a vezérlőhálózatokat egy TSVO szervocsatlakozó kártyával kapcsolja össze
• A WSVO szervohajtó modullal együttműködő, központi I/O-csomagként két független szervoszelep-helyzetszabályozó kört kezel
• Az előlapon külön diagnosztikai LED-ek találhatók az ENet1, ENet2, Power, Attn és ENA1/2 állapotának jelzésére
• Speciális fekete külső házzal és nyomtatott áramköri lap nélküli szerelési kialakítással készült
• Helyi tápegységekkel, flashmemóriával és RAM-mal felszerelt beépített processzorkártyát tartalmaz
• Beépített belső érzékelővel rendelkezik a hardver hőmérsékletének valós idejű nyomon követéséhez
• A ToolboxST Component Editor felületén keresztül szoftvervezérelt automatikus újrakonfigurálást tesz lehetővé

Alkalmazások

• Gőzturbinák automatizálási és fordulatszám-szabályozási rendszerei
• Gázturbinák tüzelőanyag-szelep- és fúvókapozicionáló szabályozókörei
• Erőművi turbinavezérlő-hálózatok elosztása
• Ipari, szervomotorral működtetett szelepek helyzetének kezelése

Műszaki adatok

Telepítési útmutató

• Az üzemi környezet hőmérséklete maradjon a névleges, -30 és +65 °C közötti tartományon belül a rendszer megbízhatóságának biztosítása és az alkatrészek károsodásának megelőzése érdekében.
• Az I/O-csomagot kizárólag ellenőrzött módon kompatibilis eszközökhöz csatlakoztassa, különösen az IS200TSVCH2A csatlakozókártyához és az IS210WSVOH1A meghajtómodulhoz.
• A helyi tápegységek inicializálása előtt rögzítse biztonságosan a bemeneti tápcsatlakozókat a processzorkártyán.
• Az I/O-csomag manuális újrakonfigurálását minden olyan esetben hajtsa végre, amikor a hozzá tartozó csatlakozókártyát kicserélik.
• A csomag cseréjekor a ToolboxST szoftver Component Editorában állítsa be vagy ellenőrizze az automatikus újrakonfigurálás beállításait.

Megfelelőség és tanúsítványok

• UL E207685
• UL DEMKO 12 ATEX 1114875X
• UL 508, 17. kiadás
• CSA-C22.2 No. 142-M1987
• ANSI/ISA-12.12.01-2015
• CAN/CSA-C22.2 No. 213-15
• UL 60079-0, 5. kiadás
• UL 60079-15, 3. kiadás
• CAN/CSA-C22.2 No. 60079-0:11
• CAN/CSA-C22.2 No. 60079-15:12
• EN 60079-0:2012
• EN 60079-11:2012
• EN 60079-15:2010
• I. osztály, 2. körzet, A, B, C, D csoport, T4
• I. osztály, 2. zóna, AEx nA nC IIC T4
• Ex nA nL IIC T4 Gc X
• Ex ic nA IIC T4 Gc
