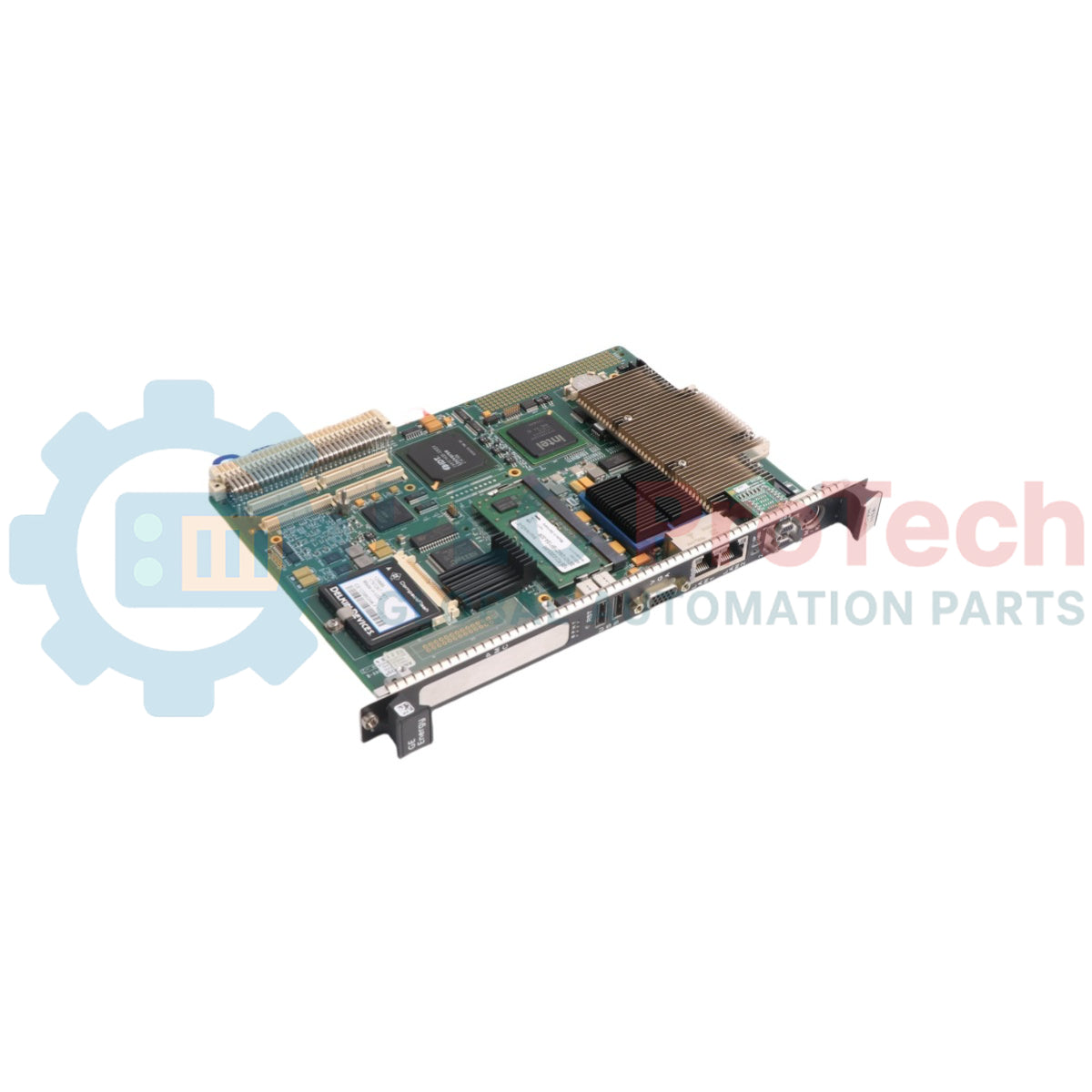

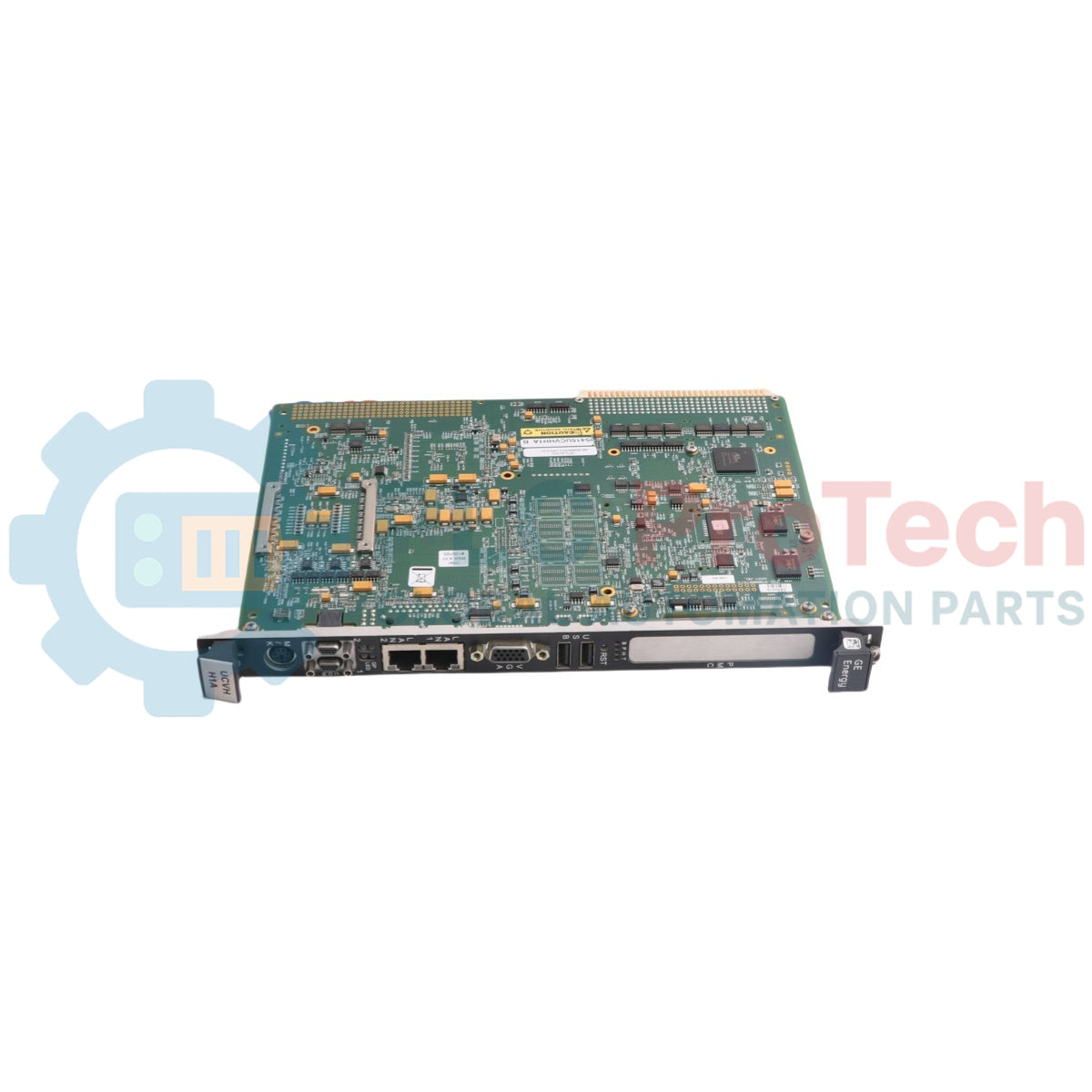

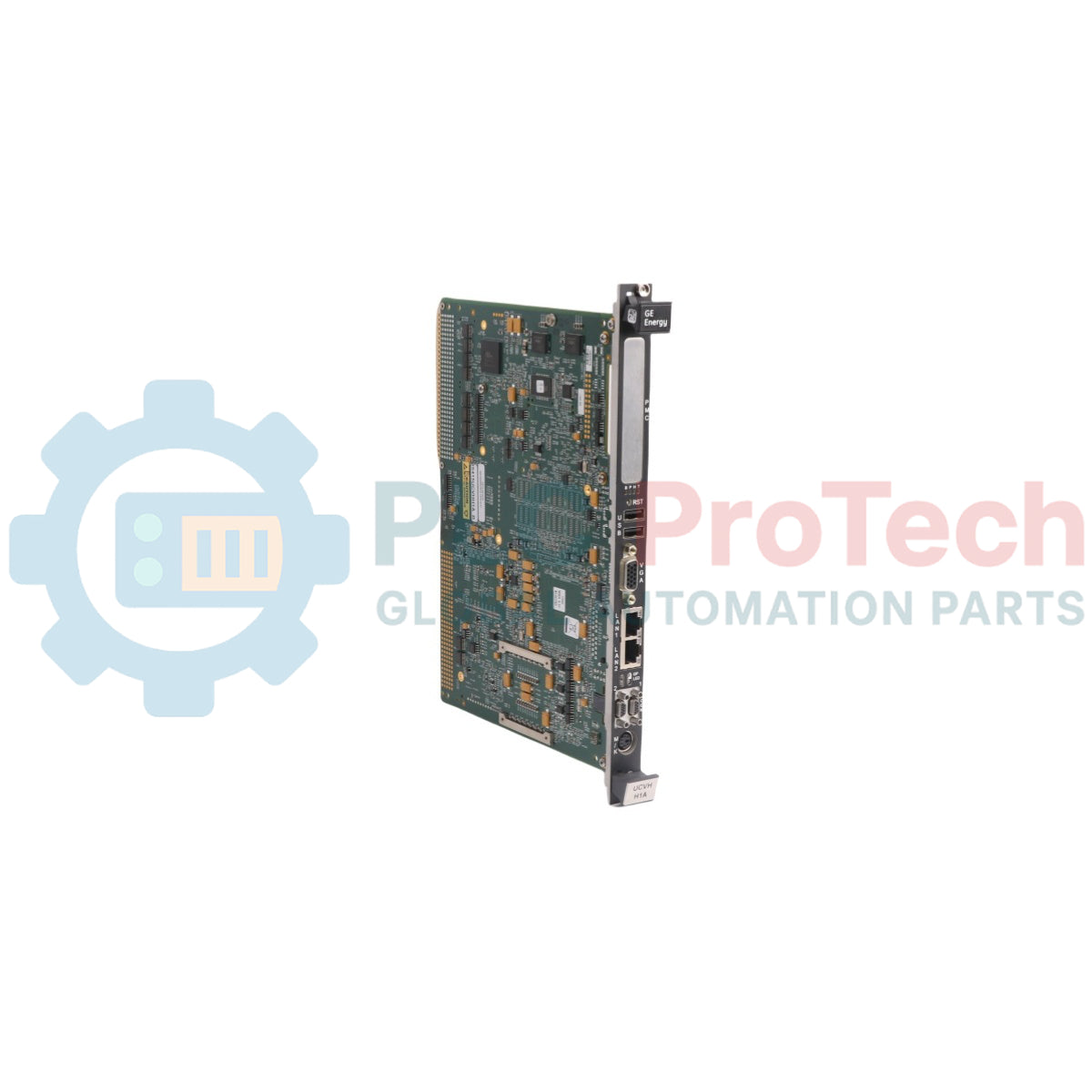

General Electric IS415UCVHH1A Mark VIe vezérlőpanel

Leírás

Az IS415UCVHH1A egy egyetlen lapos számítógép (SBC) vezérlőpanel, amelyet a General Electric tervezett a Mark VIe sorozat VME platformjai részeként gáz-turbina vezérlőrendszerekhez. A Mark VIe UCVH vezérlőként ismert, ez a 6U magas panel a turbina alkalmazási kódját futtatja, és a turbina I/O panelekhez csatlakozik VME buszon keresztül. A panel biztonságosan rögzíthető egy dedikált VME állványban, amelyet vezérlőmodulként említenek. A QNX operációs rendszeren fut, amely egy valós idejű, multitasking rendszer, kifejezetten nagy sebességű ipari megbízhatóságra tervezve. Az IS415UCVHH1A három dedikált fedélzeti kommunikációs porton keresztül biztosít kapcsolatot a mérnöki és kezelői felületekhez. Ezek közé tartozik az Ethernet kapcsolat az Unit Data Highway (UDH) felé az HMI interfészhez, valamint két soros kapcsolat az önálló konfigurációhoz és az elosztott vezérlőrendszerrel (DCS) való interakcióhoz.

Jellemzők

• Alkalmazás-specifikus kódot futtat, amely gőz-, gáz-, szárazföldi-tengeri származék (LM) vagy egyéb ipari rendszerekhez készült.
• Másodpercenként akár 100 000 lépcsőt vagy funkcionális blokkot képes feldolgozni szabványos gyűjtési konfigurációk mellett.
• Belső feldolgozási feladatokat szinkronizál a társ VCMI kommunikációs panel órajeléhez 100 mikrosecundumos küszöbértéken belül külső órajel megszakításon keresztül.
• Kétirányú külső adatleképezést kezel a vezérlőrendszer adatbázisába (CSDB) és onnan a VME buszon keresztül a VCMI mester egységgel.
• Támogatja az egyszerű rendszerbeállításokat elsődleges folyamat I/O adatfeldolgozáshoz, valamint a Tripla Moduláris Redundáns (TMR) architektúrákat, amelyek hardveres szavazást és vezérlők közötti állapotcserét igényelnek.

Alkalmazások

• Gáz- és gőzturbina vezérlési alkalmazások.
• Szárazföldi-tengeri származék (LM) turbina vezérlés.
• Egyéb ipari rendszerek (BOP) vezérlési architektúrái.
• Magas megbízhatóságú ipari rendszerek 6U VME állvány integrációval.

Műszaki adatok

Csatlakozók/Interfészek

Telepítési útmutató

• Modul összetétele: Telepítse a vezérlőt egy társ VCMI panellel együtt a kijelölt vezérlőmodul keretbe.
• Állvány kiválasztása: Az összeállítás három állványtípust támogat: egy rövid GE Fanuc integrátor állványt (csak önálló elrendezésekhez távoli I/O-val), valamint két különböző hosszúságú Mark VIe állványt, amelyek helyi vagy távoli I/O struktúrákat fogadnak be.
• Hőkezelés: Egy dedikált hűtőventilátort kell elhelyezni közvetlenül a vezérlőhely felett vagy alatt az állvány fizikai kiválasztásától függően.
• Integrátor segédpanelek: Amikor az önálló vezérlőmodult használja egy GE Fanuc integrátor állványban, integráljon egy VDSK panelt a ventilátor áramellátásának megfelelő elosztásához és az állványazonosító adatok továbbításához ID kapcsolaton keresztül.
