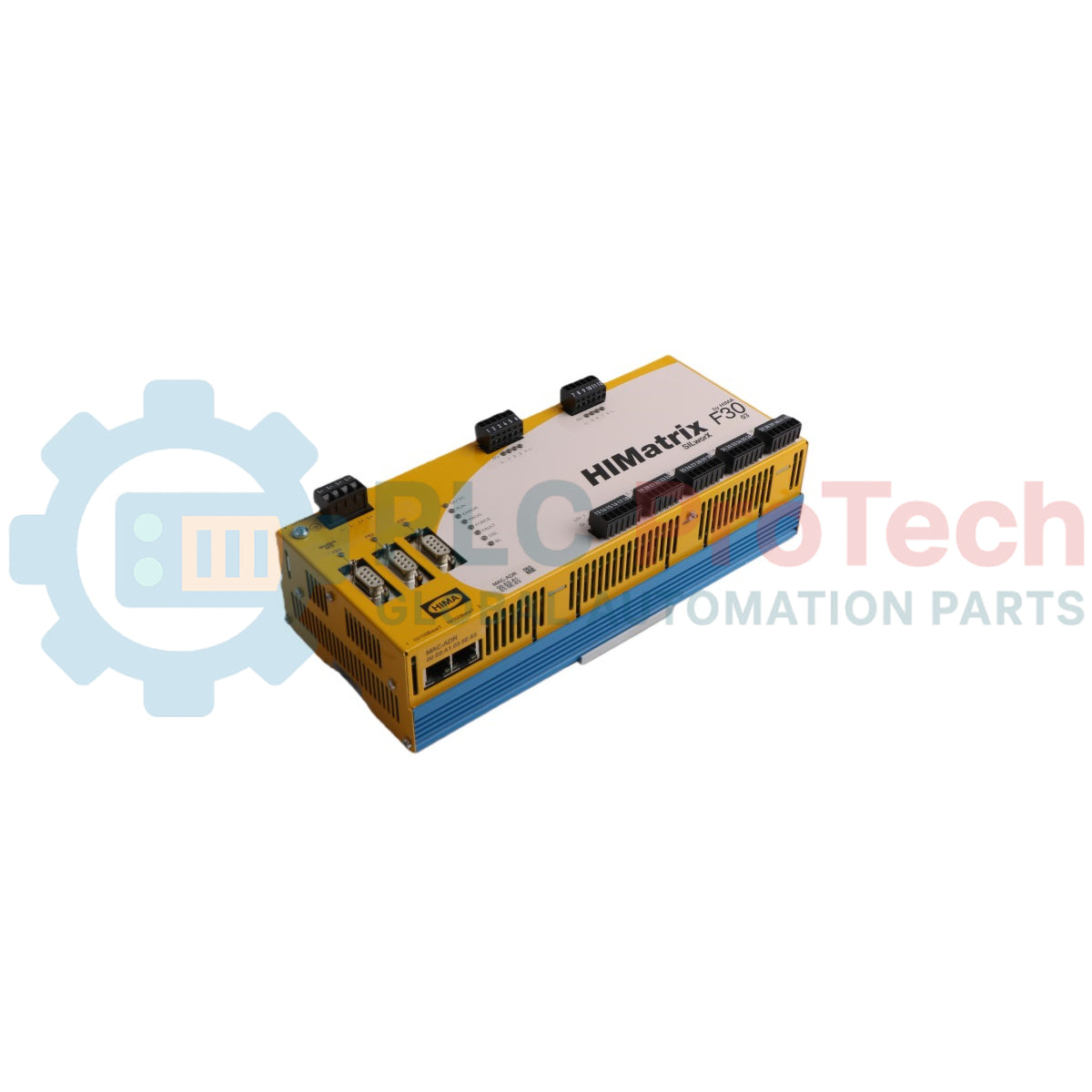

HIMA F30 01 HIMatrix kompakt biztonsági vezérlő

SKU F30 01

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: HIMA
Product No.: F30 01
Country of origin:Németország
Product Type: Biztonsági vezérlőmodul
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1200g
Dimensions: 114 mm x 257 mm x 66 mm (M x W x Mé)
Shipping port: Xiamen
Warranty: 12 months

Leírás

A HIMA F30 01 biztonsági célú, fémburkolatú kompakt vezérlő, amelyet biztonságkritikus automatizálási alkalmazásokhoz terveztek. A 20 biztonsági célú digitális bemenettel és 8 biztonsági célú digitális kimenettel rendelkező F30 01 a folyamatlogikát a feszültségmentesítésre történő kioldás biztonsági elve szerint dolgozza fel. A vezérlő négy RJ-45 Ethernet-porttal és integrált kapcsolóval rendelkezik, amely támogatja a safeethernet-kommunikációt, továbbá három 9 pólusú D-sub soros terepibusz-interfésszel biztosít rugalmas integrációt az ipari hálózatokba. A nagy megbízhatóságú rendszerekhez tervezett F30 01 alkalmas biztonsági műszeres rendszerekben (SIS) és Zone 2 besorolású veszélyes területeken történő alkalmazásra.

Jellemzők

Integrált I/O-kapacitás: 20 galvanikusan nem leválasztott, biztonsági célú digitális bemenetet és 8 galvanikusan nem leválasztott, biztonsági célú digitális kimenetet tartalmaz.
Ethernet-kommunikáció: 4 db RJ-45 10/100Base-T porttal rendelkezik automatikus egyeztetéssel, automatikus keresztezéssel és integrált kapcsolóval, amely támogatja a safeethernet, Modbus TCP, OPC és SNTP protokollokat.
Rugalmas terepi buszkezelés: Az almodulhelyek (FB1, FB2) és a dedikált RS485-interfész (FB3) támogatják a PROFIBUS DP Master/Slave, Modbus Master/Slave, RS232/RS422 ComUserTask és INTERBUS Master protokollokat.
Vonalvezérlési funkció: Támogatja a digitális bemeneti vezetékek rövidzárlat- és szakadásérzékelését, amikor impulzusos kimeneteket felügyelt érintkezőkön keresztül vezetnek.
Állapotdiagnosztika: Az előlapon található LED-kijelzők valós időben jelzik a 24 V DC tápellátás, a rendszerállapotok (RUN, ERROR, PROG, FORCE, FAULT, OSL, BL), az Ethernet-kapcsolatok és a csatornák I/O-állapotát.
Hardveróra-pufferelés: Az integrált aranykondenzátor áramkimaradás esetén körülbelül egy hétig puffereli a belső hardverórát.

Alkalmazások

Biztonsági műszeres rendszerek (SIS)
Vészleállító rendszerek (ESD)
Égővezérlő rendszerek (BMS)
Tűz- és gázérzékelő rendszerek (F&G)
Legfeljebb SIL 3 architektúrát igénylő folyamatirányítási biztonsági hurkok

Rendelési információk

Megnevezés	Leírás	Cikkszám
F30 01	Kompakt vezérlő 20 digitális bemenettel és 8 digitális kimenettel. Üzemi hőmérséklet: 0 °C és +60 °C között, az ELOP II gyári programozóeszközhöz	98 2200415
F30 011 (-20 °C)	Kompakt vezérlő 20 digitális bemenettel és 8 digitális kimenettel. Üzemi hőmérséklet: -20 °C és +60 °C között, ELOP II Factory programozóeszközhöz	98 2200455
F30 01 SILworX	Kompakt vezérlő 20 digitális bemenettel és 8 digitális kimenettel. Üzemi hőmérséklet: 0 °C és +60 °C között, SILworX programozóeszközhöz	98 2200472
F30 011 SILworX (-20 °C)	Kompakt vezérlő 20 digitális bemenettel és 8 digitális kimenettel. Üzemi hőmérséklet: -20 °C és +60 °C között, SILworX programozóeszközhöz	98 2200478

Műszaki specifikációk

Kategória	Paraméter	Műszaki adatok
Általános	Gyártó	HIMA Paul Hildebrandt GmbH + Co KG
	Származási ország	Németország
	Méretek	114 mm × 257 mm × 66 mm (M × Sz × Mé, rögzítőcsappal/csavarokkal)
	Tömeg	kb. 1,2 kg
Elektromos adatok	Üzemi feszültség	24 VDC (-15%...+20%, Wss <= 15%) SELV/PELV tápegységről
	Bemeneti áram	Max. 8 A (maximális terhelés mellett); üresjáratban: 0,5 A
	Külső biztosíték	10 A lomha (T)
	Válaszidő	>= 20 ms
Környezeti feltételek	Üzemi hőmérséklet	0 °C és +60 °C között (F30 01 standard); -20 °C és +60 °C között (F30 011 modell)
	Tárolási hőmérséklet	-40 °C és +85 °C között
	Érintésvédelmi osztály	III. érintésvédelmi osztály az IEC/EN 61131-2 szerint
	Védettség	IP20
	Szennyezettségi fokozat	II. szennyezettségi fokozat az IEC/EN 61131-2 szerint
	Tengerszint feletti magasság	< 2000 m
Digitális bemenetek	Mennyiség	20 (galvanikusan nem leválasztott)
	Magas szint	Feszültség: 15–30 VDC; áram: >= 2 mA 15 V-on
	Alacsony szint	Feszültség: max. 5 VDC; áram: max. 1,5 mA (1 mA 5 V-on)
	Kapcsolási pont	tipikusan 7,5 V
	Érzékelőtápellátás	5 × 20 V / 100 mA (24 V-on), rövidzárlatbiztos
Digitális kimenetek	Mennyiség	8 (galvanikusan nem leválasztott)
	Kimeneti feszültség	>= L+ mínusz 2 V
	Kimeneti áram	1–3. és 5–7. csatorna: 0,5 A 60 °C-on; 4. és 8. csatorna: 1 A 60 °C-on, 2 A 50 °C-on
	Minimális terhelés	2 mA csatornánként
	Belső feszültségesés	max. 2 V 2 A-en
	Szivárgási áram	max. 1 mA 2 V-on (alacsony szint)
Kommunikáció	Ethernet-portok	4 × RJ-45, 10/100Base-T (100 Mbit/s sebességgel), integrált switch-csel
	Terepibusz-interfészek	FB1, FB2 (9 pólusú D-sub, opcionális almodulok); FB3 (9 pólusú D-sub RS485)

Csatlakozások/interfészek

D-sub FB1 / FB2 interfészopciók

Csatlakozótű	PROFIBUS DP-jel	RS485-jel	RS232-jel	RS422-jel	INTERBUS-jel
1	-	-	-	-	DO
2	-	RP (+5 V)	TxD	RP (+5 V)	DI
3	RxD/TxD-A	RxD/TxD-A	RxD	RxA	COM
4	RTS	CNTR-A	-	TxA	-
5	DGND	DGND	DGND	DGND	-
6	VP (+5 V)	VP (+5 V)	-	VP (+5 V)	DO-
7	-	-	RTS	-	DI-
8	RxD/TxD-B	RxD/TxD-B	-	RxB	-
9	-	CNTR-B	-	TxB	-

D-sub FB3 interfész (Modbus / RS485)

Csatlakozótű	Funkció
3	RxD/TxD-A (A vételi/küldési adat)
4	CNTR-A (A vezérlőjel)
5	DGND (adatföld)
6	VP (+5 V tápfeszültség)
8	RxD/TxD-B (B vételi/küldési adat)
9	CNTR-B (B vezérlőjel)

Bemeneti kapocskiosztás

Kapocs	Megnevezés	Funkció
13, 19, 25, 31, 37	LS+	Érzékelőtápellátás (az 1–4., 5–8., 9–12., 13–16. és 17–20. bemenetcsoportokhoz)
14, 15, 16, 17	1, 2, 3, 4	1–4. digitális bemenet
20, 21, 22, 23	5, 6, 7, 8	5–8. digitális bemenet
26, 27, 28, 29	9, 10, 11, 12	9–12. digitális bemenet
32, 33, 34, 35	13, 14, 15, 16	13–16. digitális bemenet
38, 39, 40, 41	17, 18, 19, 20	17–20. digitális bemenet
18, 24, 30, 36, 42	L-	Földelés

Kimeneti kapocskiosztás

Kapocs	Megnevezés	Funkció
1, 7	LS+	Érzékelő-tápellátás / tápegység csatlakozása
2, 3, 4, 5	1, 2, 3, 4	1., 2. és 3. digitális kimenet (0,5 A), valamint 4. digitális kimenet (1 A / 2 A)
8, 9, 10, 11	5, 6, 7, 8	5., 6. és 7. digitális kimenet (0,5 A), valamint 8. digitális kimenet (1 A / 2 A)
6, 12	L-	Földelő csatornacsoport

Telepítési irányelvek

DIN-sínes szerelés: A vezérlőt szabványos ipari burkolaton belül szerelje 35 mm-es DIN-sínre.
Túláramvédelem: A belső áramkörök védelme érdekében a tápellátás oldalán szereljen be 10 A-es, késleltetett biztosítékot.
Tápegység: Az egységet 24 VDC-s, védett törpefeszültségű (PELV) vagy biztonsági törpefeszültségű (SELV), biztonságosan leválasztott forrásról táplálja.
Veszélyes terület (2. zóna) telepítése: 2. zónában történő telepítéskor helyezze a vezérlőt az EN 60079-15 szabványnak megfelelő, legalább IP54 védettségű, az EN 60529 szerinti burkolatba. Gondoskodjon arról, hogy a burkolat elvezesse az eszköz által termelt hőt (a terheléstől függően 12 W és 33 W között).
Földelés és működtetők: A terhelési eszközöket a megfelelő kimeneti csoport kijelölt L- földelőkapcsán keresztül csatlakoztassa, hogy a beépített védelmi áramkörök megfelelően működjenek.
Túlfeszültség-csökkentés: Túlfeszültségnek kitett környezeti feltételek esetén (EN 61000-4-5) használjon árnyékolt bemeneti vezetékezést, és engedélyezze a szoftveres zajelnyomást.

Megfelelőség és tanúsítványok

CE: EMC, ATEX 2. zóna
TUV Safety: IEC 61508 1–7:2000 SIL 3-ig, IEC 61511:2004, EN 954-1:1996 4. kategóriáig
TUV ATEX: 94/9/EK, EN 1127-1, EN 61508
Lloyd's Register: Hajózási tanúsítvány ENV1, ENV2 és ENV3
UL / cUL: ANSI/UL 508, NFPA 70, CSA C22.2 142. sz., UL 1998, NFPA 79
FM Approvals: I. osztály, DIV 2, A, B, C, D csoportok (3600. osztály, 3611. osztály, 3810. osztály, CSA C22.2 142. sz., CSA C22.2 213. sz.)
PROFIBUS: PNO tesztelési specifikáció PROFIBUS DP slave 3.0-s verzióhoz

FAQ

Mi a vezérlő elsődleges tápellátási követelménye?

Az eszköz 24 VDC-ről (-15% és +20% között), biztonsági törpefeszültségű (SELV) vagy védelmi törpefeszültségű (PELV) tápegységről működik.

Hány digitális I/O-csatornát támogat az eszköz?

A modul 20 biztonsági célú digitális bemenetet és 8 biztonsági célú digitális kimenetet tartalmaz.

Milyen névleges értékű külső biztosíték ajánlott a tápáramkörhöz?

Az eszközhöz külső, 10 A-es, késleltetett (T) biztosíték szükséges.

Milyen szoftveres programozóeszközt használnak a rendszer konfigurálásához?

Az operációs rendszer verziójától függően az eszköz konfigurálása SILworX-szal (a 7-es és újabb verziók esetében) vagy ELOP II Factoryval (a 7-es verzió előtti verziók esetében) történik.
