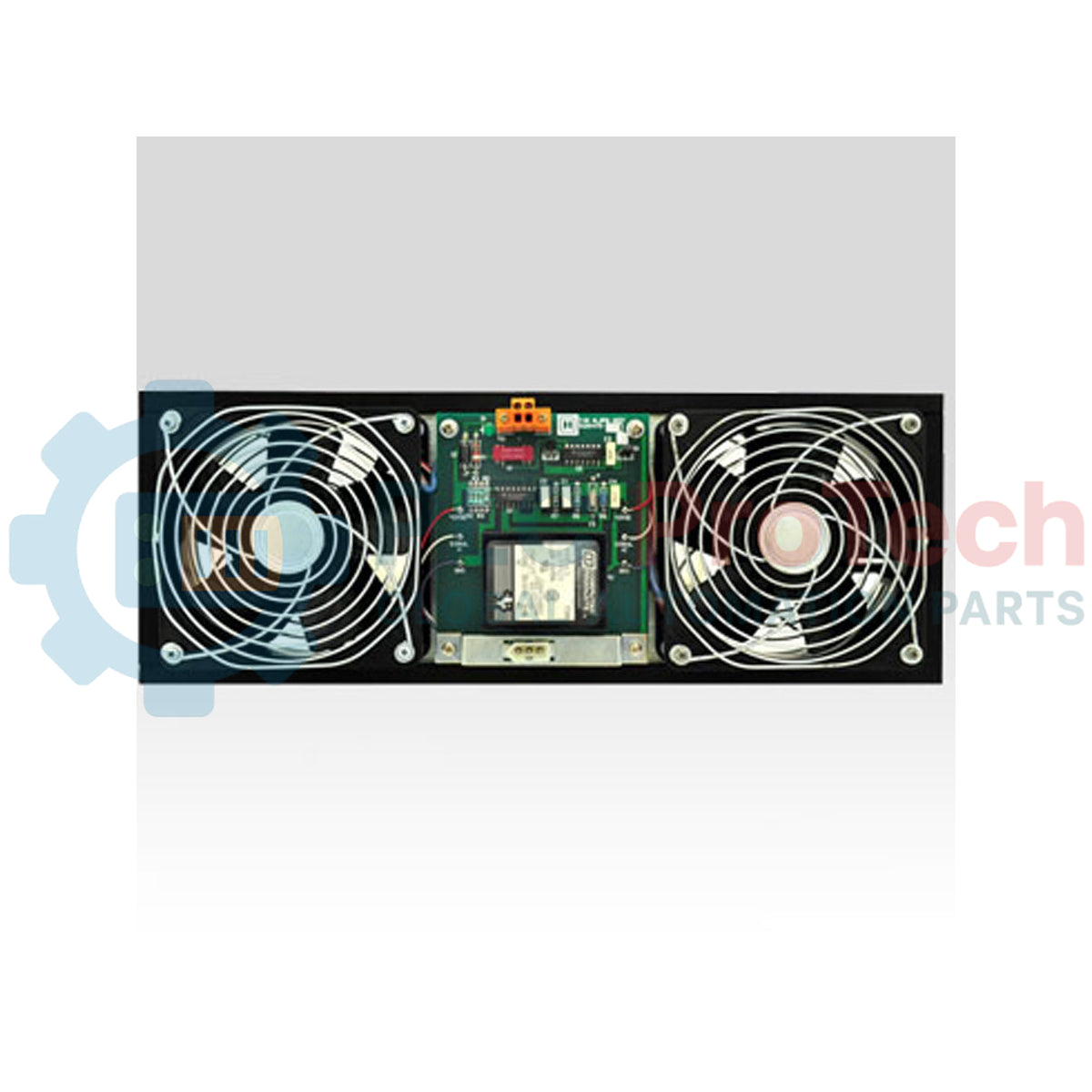

Honeywell 51303940-250 TDC 3000 szekrényeventilátor riasztással

SKU 51303940-250

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Honeywell
Product No.: 51303940-250
Country of origin:Egyesült Államok
Product Type: Szekrényhűtő ventilátorok
Payment: T/T, Western Union
Weight: 5000g
Shipping port: Xiamen
Warranty: 12 months

Leírás

Az ipari vezérlőszekrények hőszabályozására tervezett Honeywell 51303940-250 fenntartja a kritikus légáramlási paramétereket a TDC 3000 és Experion szekrényszer rendszereiben, miközben integrált riasztási telemetriát biztosít. Ez a nagy megbízhatóságú egység megakadályozza a helyi hőtorlódások kialakulását, így biztosítva a szomszédos PLC-, DCS- és áramelosztó modulok hosszú élettartamát. A külön erre a célra kialakított meghibásodási riasztási áramkör révén az egység forgási hiba vagy a bemeneti tápellátás megszűnése esetén azonnal riasztja a vezérlőhelyiség kezelőit, megelőzve a szekrény katasztrofális túlmelegedését.

Főbb jellemzők

Folyamatos üzemre tervezett ipari csapágykialakítás, amelyet nagy rendelkezésre állású környezetekhez optimalizáltak.
Integrált riasztási telemetriai érintkező a rendszerfelügyeleti kártyákkal való közvetlen csatlakoztatáshoz.
Széles bemeneti feszültségtartomány, amely alkalmazkodik az ingadozó elosztóhálózatokhoz.
Nagy teherbírású ház, amelyet a Honeywell szekrényvázába való zökkenőmentes integrációhoz terveztek.

Alkalmazások

Honeywell TDC 3000 rendszer-szekrényei és marshalling paneljei.
Experion PKS hardverszekrények szellőztetése.
Folyamatos hőkezelést igénylő kritikus vezérlőhelyiségek.

Műszaki specifikációk

Paraméter	Érték
Gyártó	Honeywell
Modellszám	51303940-250
Névleges bemeneti feszültség	170-264 VAC
Névleges áram	0,5 A
Riasztás konfigurációja	Integrált forgás-/áramkimaradási riasztás
Szállítási tömeg (számított)	5,0 kg

Empirikus mérnöki felismerések

Ez az alkatrész kulcsfontosságú a hőkifutás megelőzésében sűrűn beépített DCS-szekrényekben. A helyszíni telemetria azt mutatja, hogy a riasztásintegráció megakadályozza, hogy a ventilátorok észrevétlen meghibásodásai modul-túlmelegedési leállásokhoz vezető láncreakciót indítsanak el.

Alternatív modellek és kompatibilitás

A 51303940-250 visszafelé kompatibilis a korábbi TDC 3000 szekrényventilátor-konfigurációkkal, amelyek ugyanilyen beépítési méretet igényelnek. A téves diagnosztika elkerülése érdekében győződjön meg arról, hogy a szekrényfelügyeleti kártya az adott változat jellemző impedanciájának vagy érintkezőjelének felismerésére van konfigurálva.

Alkalmazási buktatók és mérnöki megjegyzések

Az egység folyamatos üzemeltetése a felső, 264 VAC-os határérték közelében, 55 °C-ot meghaladó hőmérsékletű szekrénykörnyezetben felgyorsíthatja a csapágyak károsodását. Az optimális élettartam érdekében tartsa tisztán a beszívó szűrőket, hogy megelőzze a visszanyomás miatti leállásokat.

Üzembe helyezési és bekötési tippek

A riasztási kimeneti hurok bekötésekor ellenőrizze a hurok ellenállását a rendszer szekrényfelügyeleti küszöbértékeihez képest. Gondoskodjon a földelési árnyékolás folytonosságáról a tápvezetékeken, hogy megakadályozza az indukált EMI-zavarokat az ugyanabban a kábelcsatornában vezetett érzékeny analóg I/O-kártyákon.

Telepítési útmutató

KRITIKUS FIGYELMEZTETÉS

A fizikai telepítés megkezdése előtt válassza le és reteszelje az összes, a szekrény ventilátoregységét tápláló AC-elosztási forrást. A kapcsokon akár 264 VAC feszültség is jelen lehet. Várja meg, amíg a ventilátorlapátok teljesen leállnak, majd kalibrált voltmérővel ellenőrizze, hogy az áramkör feszültségmentes.

1

Rögzítse stabilan a ventilátoregységet a szekrény szellőzőlemezéhez szabványos ipari rögzítőelemekkel, és ügyeljen arra, hogy a megfelelő légáramlási irányt jelző jelek kifelé nézzenek.

2

Csatlakoztassa az AC-tápellátás vezetékeit a bemeneti kapcsokhoz, betartva a fázis-, nulla- és földelési kapcsok kijelölt kiosztását.

3

Az érzékelők riasztási telemetriai érintkezőit a szekrény belső felügyeleti egységéhez vagy bemeneti sorkapcsához kell vezetni, biztosítva a nagyfeszültségű AC-kábelektől való elkülönítést.

FAQ

Mi a 51303940-250 riasztásának elsődleges funkciója?

A riasztás figyeli a ventilátor működését, és kimeneti jelet küld a DCS-nek, ha a fordulatszám az elfogadható küszöbérték alá csökken, vagy megszűnik a bemeneti tápellátás.

Képes ez a ventilátor kezelni a változó feszültséget nehézipari létesítményekben?

Igen, a 170-264 VAC közötti széles tápfeszültség-tartományra van méretezve, így rendkívül ellenálló a 220 V/240 V-os hálózatok feszültségeséseivel és -csúcsaival szemben.

Kompatibilis a 51303940-250 a régebbi TDC 3000 rendszerekkel?

Igen, kifejezetten a Honeywell TDC 3000 és Experion szekrényburkolataiban található hűtőventilátor-egységek közvetlenül cserélhető változataként tervezték.
