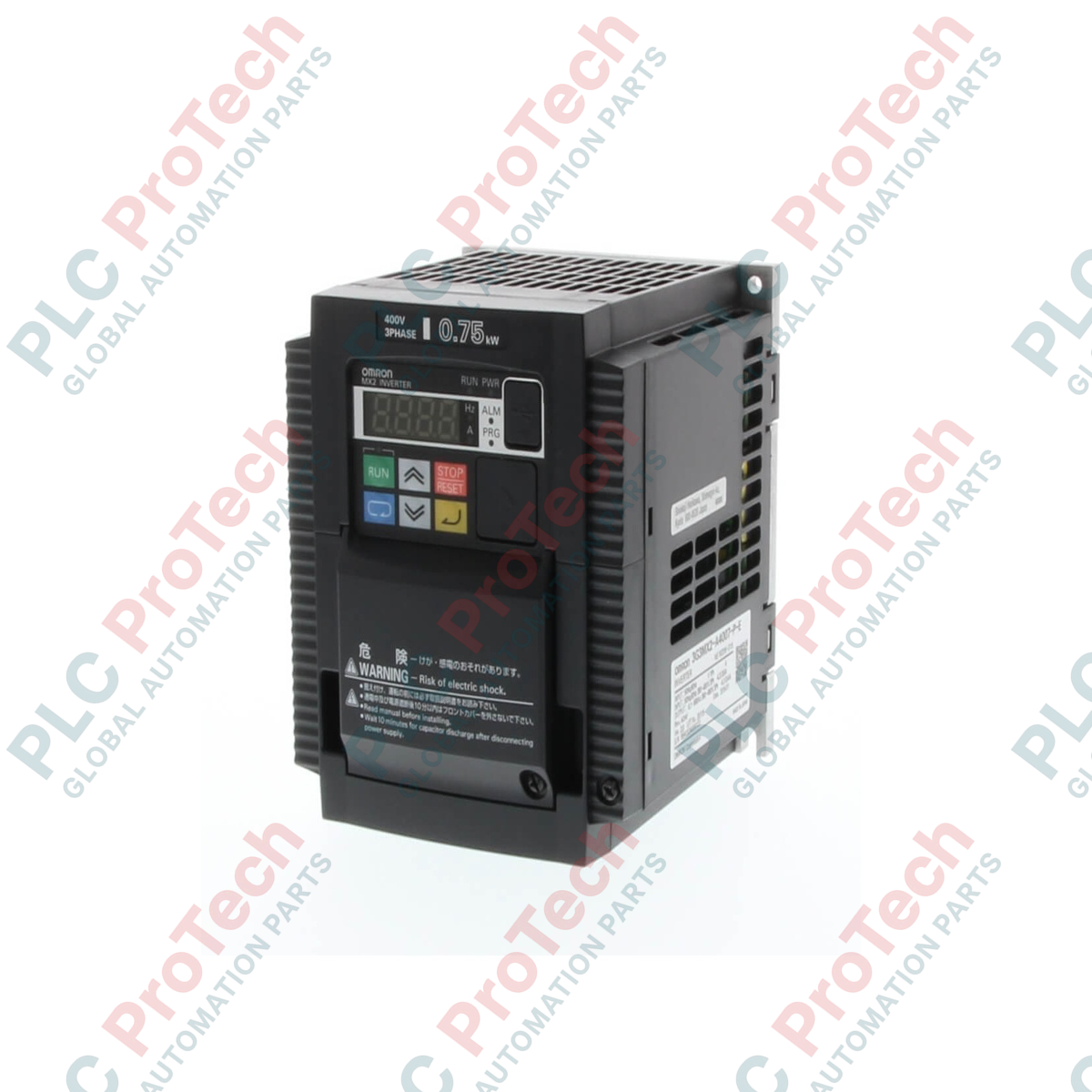

A nagy dinamikájú gépvezérlésre és a pontos fordulatszám-szabályozásra tervezett Omron 3G3MX2-A4015-ZV1 a neves MX2 sorozat nagy nyomatékú, többfunkciós, kompakt frekvenciaváltója. A komplex automatizálási rendszerekbe közvetlenül integrálható változtatható frekvenciájú hajtás fejlett, érzékelő nélküli vektorvezérlési algoritmusokat használ, amelyek 0,5 Hz-en akár 200 százalékos indítónyomatékot biztosítanak, így kivételesen megbízható a nagy tehetetlenségű terhelések indításakor. A kettős besorolási rendszernek köszönhetően a kezelők a hajtást nehéz terhelésű, állandó nyomatékú (CT) vagy normál terhelésű, változó nyomatékú (VT) üzemre konfigurálhatják, optimalizálva a költségeket és a vezérlőszekrényben szükséges helyet.
| Paraméter | Érték |
|---|---|
| Gyártó | Omron |
| Modellkód | 3G3MX2-A4015-ZV1 |
| Terméksorozat | MX2 sorozat, V2.1 / ZV1 verzió |
| Bemeneti feszültségosztály | 3 fázis, 380–480 VAC (+10% / -15%), 50/60 Hz (+/-5%) |
| Motorteljesítmény (nehéz terhelés – CT) | 1,5 kW |
| Motorteljesítmény (normál terhelés – VT) | 2,2 kW |
| Névleges kimeneti áram (CT) | 4,1 A |
| Névleges kimeneti áram (VT) | 4,8 A |
| Burkolatvédelmi besorolás | IP20 (panelre szerelhető kivitel) |
| Vezérlési mód | Fázisok közötti szinuszos PWM (V/f-vezérlés, érzékelő nélküli vektorvezérlés) |
| Környezeti üzemi hőmérséklet | -10 és +50 °C (teljesítménycsökkentés nélkül) |
| Nettó fizikai tömeg | 1,8 kg |
| Szállítási tömeg (számított) | 4,0 kg |
Alternatív modellek és kompatibilitás: A „-ZV1” utótag frissített, továbbfejlesztett firmware-rel rendelkező modellt jelöl, amely teljes mértékben megfelel a korszerű európai és észak-amerikai biztonsági profiloknak, és javítja a paraméterek replikálását. Teljes visszamenőleges kompatibilitást biztosít a régebbi, örökölt, nem ZV1-es 3G3MX2-A4015 rendszerekkel, így a meglévő vezérlőpanelekben fizikailag és logikailag is közvetlenül cserélhető.
Alkalmazási buktatók és mérnöki megjegyzések: Ha a hajtást nagy környezeti hőmérsékletű üzemi környezetben, zárt szekrényben üzemeltetik (a hőmérséklet megközelíti az 50 °C-ot), gondosan el kell végezni a teljesítménycsökkentési számításokat. A helyi hőcsapdák elkerülése érdekében felül és alul legalább 100 mm szabad helyet kell biztosítani. Folyamatos, nagy terhelésű, ciklikus indítás-leállítási profilok esetén erősen ajánlott külső dinamikus fékellenállások használata a hirtelen lassítási szakaszok során fellépő túlfeszültségi leoldások (DC-sín túlfeszültségi hibák) megelőzésére.
Üzembe helyezési és bekötési tippek: Az EMC-irányelv követelményeinek teljesítéséhez a motorkábeleket teljesen árnyékolni kell, és az árnyékolást biztonságosan földelni kell mind a motorházon, mind a hajtáspanel vázán. Analóg vezérlőjelek (például a fordulatszám-alapjelhez használt 4-20 mA vagy 0-10 V) vezetésekor ügyeljen arra, hogy a kábelek a nagyfeszültségű bemeneti és kimeneti tápvezetékektől külön védőcsőben fussanak az elektromágneses zajcsatolás megelőzése érdekében.
KRITIKUS FIGYELMEZTETÉS:
A fizikai csatlakozások létrehozása előtt gondoskodjon arról, hogy minden fő tápforrás (L1, L2, L3) le legyen kapcsolva és zárolva, valamint figyelmeztető címkével legyen ellátva. A tápellátás leválasztása után várjon legalább 10 percet, hogy a belső kondenzátorok teljesen kisüljenek. A hajtás bekötésének megérintése előtt mindig ellenőrizze hitelesített multiméterrel, hogy a P/+ és N/- kapcsok közötti DC-sínfeszültség 50 VDC alá csökkent-e.
Szerelje az invertert függőlegesen egy merev, sík fém hátlapra a beépített rögzítőkonzolok segítségével a hőelvezetés maximalizálása érdekében.
Csatlakoztassa a bejövő háromfázisú tápkábeleket az L1, L2 és L3 kapcsokhoz. Csatlakoztassa a motor három tápkábelét az U, V és W kapcsokhoz.
Csatlakoztasson védőföldelést a földelőkapcsokhoz. Ügyeljen arra, hogy a csatlakozási ellenállás 10 ohm alatt legyen (D osztályú földelés).
Kapcsolja be a tápellátást, majd a digitális kezelőpanelen vagy a CX-Drive szoftverben állítsa be a kritikus motorparamétereket, beleértve a névleges áramot, az alapfrekvenciát és a vezérlésválasztási módot.
Global Express Shipping
Returns & Warranty
Manufacturer: Omron
Product No.: 3G3MX2-A4015-ZV1
Country of origin:Japán
Product Type: Változtatható frekvenciájú hajtások
Payment: T/T, Western Union
Weight: 4000g
Shipping port: Xiamen
Warranty: 12 months
