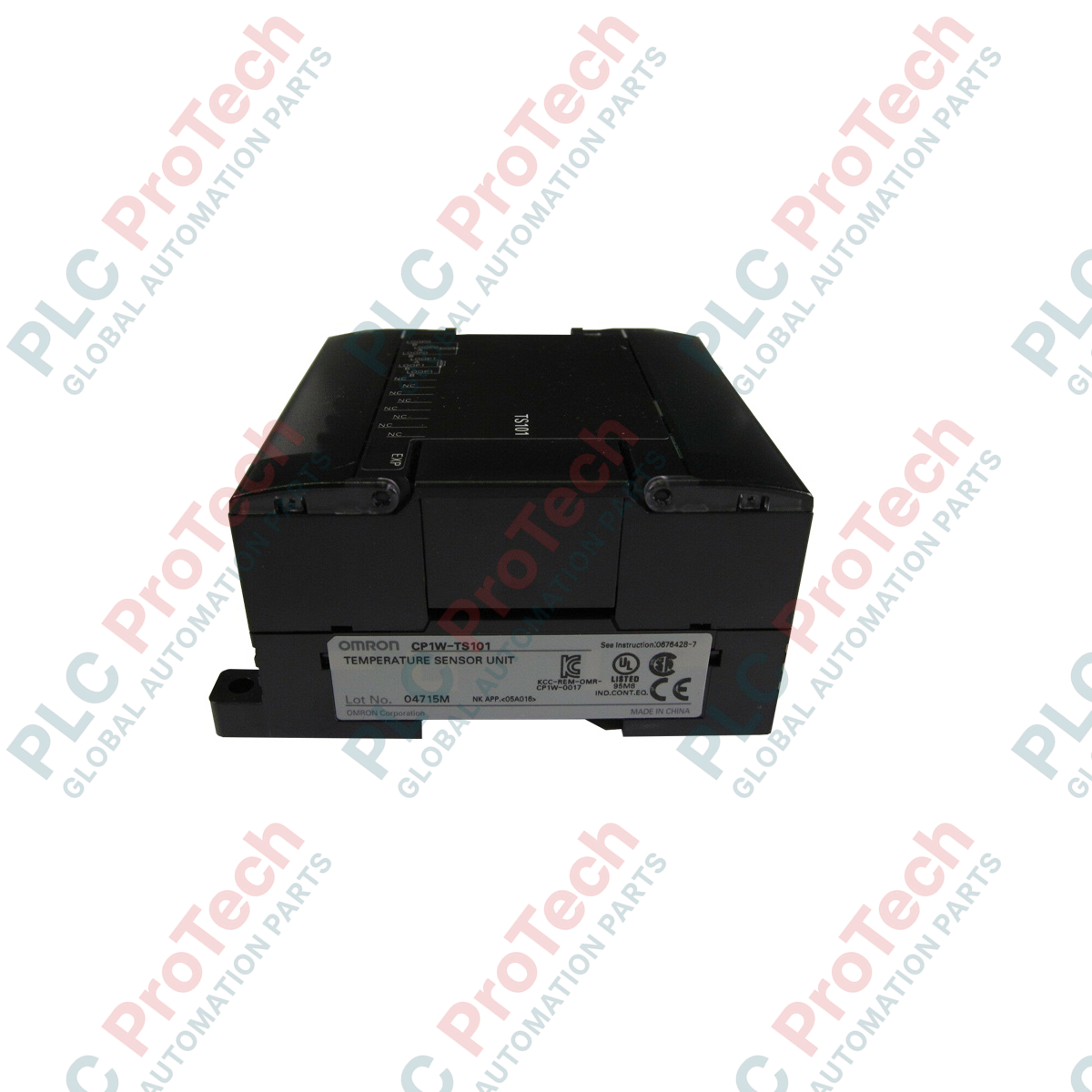

Omron CP1W-TS101 CP1W sorozatú hőmérsékletérzékelő-egység

Leírás

Az Omron CP1W-TS101 egy dedikált hőmérséklet-érzékelő egység, amelyet a CP sorozatú programozható logikai vezérlők platformjához terveztek, és zökkenőmentes moduláris bővítést biztosít a CP1E, CP1L, CP1H és CP2E mikro-CPU-alapegységekhez. A hardvermodul elsődleges feladata, hogy közvetlenül külső érzékelőkből gyűjtse be az analóg hőmérsékleti adatokat, majd ezeket a fizikai változásokat a PLC belső bővítőbuszán keresztül digitális értékekké alakítsa. A hardver 2 dedikált analóg bemeneti csatornával rendelkezik, amelyeket kifejezetten K és J típusú hőelemek csatlakoztatására terveztek. Belső hidegpont-kompenzációt és lineáris feldolgozást alkalmaz, így a hőmérsékletszabályozási hurkok közvetlenül a központi feldolgozóegység adatregisztereibe képezhetők le önálló jeladók nélkül. Ez az egység a hőfeldolgozó sorok, csomagológépek és kereskedelmi vezérlőpanelszerelvények alapvető műszerezési elemeként működik.

Jellemzők

• Különálló hőfeldolgozó egység, 2 független hőelem-érzékelőbemenettel.
• Natív hardverkompatibilitás a szabványos K és J típusú hőelemeken alapuló érzékelőkkel.
• Közvetlen mikrobuszos interfészcsatlakozás a nagy sebességű adatátvitelhez a fő CPU felé.
• Eltávolítható csavaros sorkapocs-szerelvény az egyszerűbb karbantartás és helyszíni csere érdekében.
• Kompakt kialakítás, amelyet ipari vezérlőpanelekbe történő helyi integrációra optimalizáltak.

Alkalmazások

• Ipari fűtőkamrák és laboratóriumi kemencék hőmérséklet-monitorozási zónái.
• Vízszintes csomagológépeken alkalmazott zárórúd-hőmérséklet-szabályozó áramkörök.
• Hot-melt ragasztórendszerekhez és műanyag-feldolgozó berendezésekhez.
• Többzónás vendéglátóipari feldolgozósorokhoz és kereskedelmi sütőberendezésekhez.
• Helyi HVAC-légcsatornák hőmérséklet-követésére és kipufogógáz-monitorozására szolgáló egységek.

Műszaki specifikációk

Teljesítmény

Mechanikai jellemzők

Telepítési útmutató

• Buszcsatlakoztatás: A bővítőkábelt csak akkor csatlakoztassa, ha a fővezérlő háza teljesen le van választva az üzemi tápvezetékekről. Biztonságosan pattintsa a bővítő csatlakozószalagjának rögzítőkampóját a szomszédos egység alapinterfészébe.
• DIN-sínre szerelés: Szerelje a bővítőmodult vízszintesen szabványos, 35 mm-es DIN-sínprofilra a vezérlő alpanelén belül. Szereljen fel merev oldalsó konzolokat, hogy megvédje a rendszert a mechanikai elcsúszástól.
• Termoelem-kompenzációs kábel: A sorkapocsig pontosan a beépített termoelem típusának (K vagy J típus) megfelelő, tanúsított kompenzációs vagy hosszabbító vezetékeket használjon.
• Árnyékolás integrációja: Használjon sodrott, árnyékolt termoelem-kábeleket, és a fémes árnyékolóharisnyát közvetlenül egy leválasztott funkcionális földelési kapocsra csatlakoztassa a környezeti EMI csökkentése érdekében.
• Útvonal és távolság szerinti leválasztás: A zavarra érzékeny termoelem-jelvezetékeket külön kábelcsatornákban helyezze el, teljesen elkülönítve a nagyáramú háromfázisú elosztóvezetékektől és a változtatható frekvenciájú hajtások kábeleitől.

GYIK

Milyen konkrét érzékelőtípusok köthetők közvetlenül ehhez a Hőmérséklet-érzékelő egységhez?

Az egység dedikált hardveres követést biztosít a K és J típusú termoelemekhez.

Hány analóg érzékelőcsatorna áll rendelkezésre ezen az interfészkártyán?

A modul 2 független hőmérséklet-érzékelő bemeneti csatornát tartalmaz.

Mely Omron PLC-családokkal párosítható ez a bővítőegység?

Teljes mértékben kompatibilis a szabványos CP-sorozatú mikrokontrollerekkel, köztük a CP1E, CP1L, CP1H és CP2E CPU-alapegységekkel.

Tartalmaz ez az eszköz lineáris analóg feszültség- vagy áramkimeneti lehetőségeket?

Nem, ez a modell 0 analóg kimenettel rendelkezik, és kizárólag adatgyűjtő modulként működik.

Hol olvashatók le a hőmérsékletérték-regiszterek a vezérlőlogikán belül?

Az adatkimettek automatikusan frissülnek, és a CX-Programmer vagy a Sysmac Studio kijelölt I/O-elosztási regiszterein keresztül olvashatók ki.

Szükséges a teljes egység eltávolítása, ha egy terepi vezetéket karban kell tartani?

Nem, a készülék kivehető csavaros sorkapoccsal rendelkezik, amely lehetővé teszi a gyors karbantartást a váz leszerelése nélkül.

Használható K típusú érzékelő az 1. csatornán és J típusú érzékelő a 2. csatornán?

A bemenettípusokat az elosztási beállítások paraméterein keresztül, a szabványos tervezési utasításoknak megfelelően egységesen kell konfigurálni.

Mi történik, ha egy termoelem vezetéke elszakad vagy lecsatlakozik?

A belső logika a megfelelő adatregiszterben, a CPU-egységen belül jelzi a szakadásból eredő konfigurációs hibát.

Szükség van ehhez a bővítőmodulhoz külső 24 V DC segédtápvezetékre?

A rendszerlogikai paraméterek és az üzemi áramok a CPU-egységből a dedikált belső hátlapi szalagkábeles buszon keresztül érkeznek.

Felszerelhető a modul függőleges elrendezésben?

Nem, vízszintesen kell felszerelni a fő PLC-alapegység mellé, hogy biztosított legyen a megfelelő hőelvezetés a szellőzési útvonalakon keresztül.
